Intel HD Graphics 5500
De Intel Iris Graphics 5500 (GT2) is een geïntegreerde Broadwell grafische kaart die voorgesteld werd in het eerste kwartaal van 2015. Hij kan aangetroffen worden in verschillende ULV-SoC's (15 W TDP) zoals de Core i5-5200U of i7-5600U. Terwijl Core i5- en Core i7-chips over 24 EU's beschikken, heeft de Core i3-versie er maar 23. Afhankelijk van de specifieke CPU, varieert de maximale kloksnelheid van de GPU tussen 850 en 950 MHz.

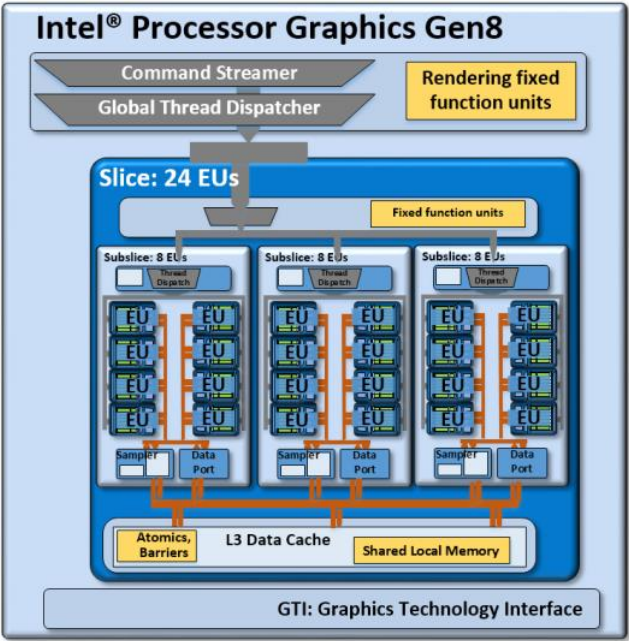

Broadwell komt met een GPU gebaseerd op de Intel Gen8-architectuur, die geoptimaliseerd werd op verschillende vlakken vergeleken met de vorige Gen7.5 (Haswell). Zo werden onder andere de shader arrays, genaamd "subslices", gereorganiseerd en beschikken ze nu elk over 8 Execution Units (EU's). Drie subslices vormen samen een "slice" voor een totaal van 24 EU's. In combinatie met andere verbeteringen, zoals grotere L1-caches en een geoptimaliseerd front-end, is de geïntegreerde GPU hierdoor sneller en efficiënter dan zijn voorgangers geworden.
De Iris Graphics 5500 vertegenwoordigt de mid-range-versie van de Broadwell GPU-familie en bestaat uit één slice met 24 EU's. Daarnaast zijn er ook een instapversie (GT1, 12 EU's) en meer high-end modellen (GT3/GT3e + eDRAM, 48 EU's).
Alle Broadwell-GPU's ondersteunen OpenCL 2.0 en DirectX 11.2. De video-engine kan nu H.265 decoderen met zowel vaste, hiervoor bedoelde hardware als met beschikbare GPU-shaders. Tot en met drie schermen kunnen aangesloten worden via DP 1.2/eDP 1.3 (max. 3840 x 2160 @ 60 Hz) of HDMI 1.4a (max. 3840 x 2160 @ 24 Hz). HDMI 2.0 wordt echter niet ondersteund.
Afhankelijk van de specifieke CPU, varieert de maximale kloksnelheid van de GPU tussen 850 en 950 MHz. Door het lage TDP zal de gemiddelde kloksnelheid bij 3D-applicaties echter wat lager liggen.
Uitgerust met snel dual-channel-geheugen is de HD Graphics 5500 zo'n 20 - 25 procent sneller dan de HD Graphics 4400 (Haswell, 20 EU's); ook de HD Graphics 5000 (Haswell, 40 EU's) wordt overtroffen. Niettemin is zelfs een low-end dedicated GeForce 820M ongeveer 10 - 30 procent sneller dan de HD 5500. Games van 2014/2015 zullen doorgaans alleen vloeiend speelbaar zijn met (zeer) lage instellingen.
De Broadwell LV-chips, die gebruik maken van een nieuw 14-nm-proces, zijn afgestemd op een TDP van slechts 15 W en zijn daarom geschikt voor dunne ultrabooks. Het TDP is flexibel en kan verder verlaagd worden (7.5 of 10 W), wat een aanzienlijke impact heeft op de prestaties.
HD Graphics Serie Codenaam Broadwell GT2 Architectuur Gen. 8 Broadwell Pipelines 24 - verenigd Core-snelheid 300 - 950 (Boost) MHz Geheugenbusbreedte 64/128 bit Gedeeld geheugen ja API DirectX 12 (FL 11_1), OpenGL 4.3 Aantal Transistoren 1.3 Billion technologie 14 nm Faciliteiten Quick Sync Aangekondigde datum 05.01.2015
Benchmarks Performance Rating - 3DMark 11 + Fire Strike + Time Spy
3.3 pt (4%)
...
AMD Radeon R5 M330 -2%
Intel UHD Graphics 615 -2%
AMD Radeon R6 (Carrizo) 5%
AMD Radeon R5 M335 7%
AMD Radeon R7 M260X 8%
...
3DMark - 3DMark Time Spy Score
289 Points (2%)
Intel UHD Graphics 605 -55%
Intel UHD Graphics 610 -23%
Intel HD Graphics 610 -23%
AMD Radeon R4 (Stoney Ridge) -21%
Intel UHD Graphics 615 -4%
AMD Radeon R6 (Carrizo) 4%
Intel UHD Graphics 617 17%
...
3DMark - 3DMark Time Spy Graphics
255 Points (1%)
Intel UHD Graphics 605 -56%
Intel UHD Graphics 610 -24%
Intel HD Graphics 610 -24%
AMD Radeon R4 (Stoney Ridge) -20%
Intel UHD Graphics 615 -4%
AMD Radeon R6 (Carrizo) 7%
Intel UHD Graphics 617 17%
...
3DMark - 3DMark Ice Storm Unlimited Graphics
min: 43391 gem: 58343 mediaan: 58776 (8%) max: 68877 Points
...
AMD Radeon R5 M320 -22%
AMD Radeon R6 (Carrizo) -11%
AMD Radeon R5 (Bristol Ridge) -1%
AMD Radeon R6 M340DX 2%
AMD Radeon R7 (Carrizo) 5%
Intel UHD Graphics 615 5%
Intel UHD Graphics Xe 16EUs (Tiger Lake-H) 14%
...
3DMark - 3DMark Ice Storm Extreme Graphics
min: 27084 gem: 33172 mediaan: 31022.5 (4%) max: 40670 Points
...
Intel UHD Graphics 615 -18%
AMD Radeon R5 M335 -6%
AMD Radeon R7 M260X -3%
AMD Radeon R5 (Carrizo) -1%
Intel UHD Graphics G7 (Lakefield GT2 64 EU) 1%
Intel UHD Graphics Xe 750 32EUs (Rocket Lake) 2%
AMD Radeon R6 (Carrizo) 2%
...
NVIDIA GeForce RTX 3080 Laptop GPU 1152%
3DMark - 3DMark Cloud Gate Score
min: 3351 gem: 4777 mediaan: 4790.5 (6%) max: 6106 Points
...
Intel UHD Graphics 615 -4%
AMD Radeon R7 M360 -4%
AMD Radeon R7 M460 0%
Intel UHD Graphics 617 1%
AMD Radeon R6 M340DX 3%
...
3DMark - 3DMark Cloud Gate Graphics
min: 4571 gem: 5864 mediaan: 5544 (2%) max: 7789 Points
...
AMD Radeon R6 (Carrizo) -5%
AMD Radeon R7 M360 -4%
AMD Radeon R7 M260 -4%
AMD Radeon R5 (Carrizo) -1%
AMD Radeon R7 M460 4%
...
3DMark - 3DMark Fire Strike Standard Score
min: 500 gem: 648 mediaan: 634.5 (2%) max: 868 Points
...
Intel UHD Graphics 610 -8%
...
3DMark - 3DMark Fire Strike Standard Graphics
min: 535 gem: 694 mediaan: 663 (1%) max: 927 Points
...
Intel HD Graphics 610 -13%
Intel UHD Graphics 610 -9%
...
3DMark - 3DMark Ice Storm Graphics
min: 33288 gem: 50089 mediaan: 48637 (6%) max: 70409 Points
...
AMD Radeon Pro WX 3100 -5%
AMD Radeon R5 M240 -4%
AMD Radeon R7 (Carrizo) 0%
AMD Radeon R6 M255DX 0%
AMD Radeon R6 M340DX 3%
AMD Radeon R5 (Bristol Ridge) 3%
NVIDIA Quadro P2000 4%
...
3DMark 11 - 3DM11 Performance Score
min: 758 gem: 1088 mediaan: 1079.5 (2%) max: 1434 Points
...
Intel UHD Graphics 610 -6%
AMD Radeon HD 6540G2 -5%
AMD Radeon HD 6510G2 0%
AMD Radeon HD 6680G2 2%
...
3DMark 11 - 3DM11 Performance GPU
min: 667 gem: 979 mediaan: 979 (1%) max: 1265 Points
...
Intel UHD Graphics 610 -7%
AMD Radeon HD 6540G2 1%
AMD Radeon HD 6510G2 4%
...
3DMark Vantage 3DM Vant. Perf. total + 3DMark Vantage - 3DM Vant. Perf. total
min: 3574 gem: 4501 mediaan: 4798 (4%) max: 5124 Points
...
NVIDIA GeForce 910M -4%
AMD Radeon HD 6730M -1%
...
3DM Vant. Perf. GPU no PhysX + 3DMark Vantage - 3DM Vant. Perf. GPU no PhysX
min: 3057 gem: 3804 mediaan: 3987 (3%) max: 4351 Points
...
AMD Radeon HD 6730M -1%
...
3DMark 06 3DMark 06 - Standard 1280x1024 +
min: 5458 gem: 6875 mediaan: 6998 (11%) max: 7950 Points
...
NVIDIA GeForce 910M -2%
AMD Radeon R5 (Bristol Ridge) -1%
NVIDIA GeForce GT 525M 0%
ATI Mobility Radeon HD 5730 6%
...
3DMark 06 - Standard 1280x800 +
7725 Points (12%)
...
NVIDIA Quadro NVS 5100M -9%
Intel UHD Graphics G1 (Ice Lake 32 EU) 57%
...
Unigine Heaven 3.0 - Unigine Heaven 3.0 DX 11
9.3 fps (3%)
...
Intel UHD Graphics 605 -30%
AMD Radeon R2 (Stoney Ridge) -17%
AMD Radeon R4 (Stoney Ridge) -10%
Intel UHD Graphics 610 10%
...
Unigine Heaven 3.0 - Unigine Heaven 3.0 OpenGL
9.8 fps (4%)
...
AMD Radeon R4 (Stoney Ridge) -21%
AMD Radeon R7 M260 15%
Intel HD Graphics 610 20%
AMD Radeon R7 M360 27%
...
Unigine Heaven 2.1 - Heaven 2.1 high
min: 12.4 gem: 15.5 mediaan: 15.7 (3%) max: 17.9 fps
...
AMD Radeon HD 6720G2 -5%
AMD Radeon HD 6750M -2%
AMD Radeon R5 M335 -1%
AMD Radeon R6 M340DX -1%
...
SPECviewperf 11 specvp11 snx-01 + SPECviewperf 11 - specvp11 snx-01
min: 1.89 gem: 2.1 mediaan: 2 (1%) max: 2.29 fps
...
NVIDIA GeForce GTX 460M -1%
NVIDIA GeForce GTX 485M SLI 3%
...
NVIDIA Quadro M4000M 5251%
specvp11 tcvis-02 + SPECviewperf 11 - specvp11 tcvis-02
min: 2.42 gem: 2.6 mediaan: 2.6 (4%) max: 2.9 fps
...
AMD Radeon HD 6540G2 -9%
AMD Radeon HD 6720G2 -7%
AMD Radeon HD 6755G2 8%
NVIDIA GeForce GTX 1050 Ti Mobile 9%
...
NVIDIA Quadro M4000M 2124%
specvp11 sw-02 + SPECviewperf 11 - specvp11 sw-02
min: 11.6 gem: 13 mediaan: 12.5 (15%) max: 14.7 fps
...
AMD Radeon R5 M330 -7%
AMD Radeon HD 6490M -3%
AMD Radeon R7 M260 6%
...
AMD FirePro W7170M 471%
specvp11 proe-05 + SPECviewperf 11 - specvp11 proe-05
min: 2.14 gem: 2.3 mediaan: 2.3 (10%) max: 2.53 fps
...
AMD Radeon HD 6730M -3%
...
specvp11 maya-03 + SPECviewperf 11 - specvp11 maya-03
min: 8.07 gem: 13.6 mediaan: 14.7 (11%) max: 18.15 fps
...
NVIDIA GeForce GTX 765M -1%
...
NVIDIA Quadro M4000M 701%
specvp11 lightwave-01 + SPECviewperf 11 - specvp11 lightwave-01
min: 14.7 gem: 18.4 mediaan: 18.6 (20%) max: 21.44 fps
...
AMD Radeon R7 M340 4%
...
AMD FirePro W7170M 357%
specvp11 ensight-04 + SPECviewperf 11 - specvp11 ensight-04
min: 1.67 gem: 2.5 mediaan: 2.6 (1%) max: 2.88 fps
...
Intel HD Graphics 630 49%
...
NVIDIA GeForce GTX 1070 Max-Q 6406%
SPECviewperf 12 specvp12 sw-03 + SPECviewperf 12 - specvp12 sw-03
min: 2.12 gem: 9.9 mediaan: 12.3 (5%) max: 15.6 fps
...
NVIDIA Quadro P5200 1975%
specvp12 snx-02 + SPECviewperf 12 - specvp12 snx-02
min: 1.37 gem: 2.3 mediaan: 2.4 (1%) max: 2.7 fps
...
...
NVIDIA Quadro P5200 9303%
specvp12 showcase-01 + SPECviewperf 12 - specvp12 showcase-01
min: 2.63 gem: 7 mediaan: 4.2 (2%) max: 14.14 fps
...
AMD Radeon Pro WX 3100 -11%
NVIDIA Quadro K620M -10%
AMD FirePro W4190M 9%
...
specvp12 mediacal-01 + SPECviewperf 12 - specvp12 mediacal-01
min: 0.95 gem: 1.4 mediaan: 1 (1%) max: 2.36 fps
...
...
specvp12 maya-04 + SPECviewperf 12 - specvp12 maya-04
min: 2.49 gem: 6.3 mediaan: 2.6 (1%) max: 12.31 fps
...
AMD Radeon RX Vega 10 -5%
AMD Radeon R7 M260X 32%
AMD Radeon Pro WX 3100 66%
...
specvp12 energy-01 + SPECviewperf 12 - specvp12 energy-01
min: 0.06 gem: 6.9 mediaan: 0.1 (0%) max: 17.35 fps
...
NVIDIA Quadro P2000 Max-Q -7%
NVIDIA Quadro M4000M -6%
NVIDIA GeForce GTX 1070 Max-Q 0%
NVIDIA Quadro T2000 Max-Q 2%
NVIDIA GeForce GTX 1080 Max-Q 15%
NVIDIA Quadro P3000 16%
NVIDIA GeForce GTX 1070 Mobile 20%
...
specvp12 creo-01 + SPECviewperf 12 - specvp12 creo-01
min: 2.49 gem: 5.7 mediaan: 6.5 (3%) max: 8.99 fps
...
NVIDIA Quadro P5200 2643%
specvp12 catia-04 + SPECviewperf 12 - specvp12 catia-04
min: 6.86 gem: 7.7 mediaan: 7.1 (2%) max: 9.69 fps
AMD Radeon RX Vega 10 44%
...
NVIDIA Quadro P5200 2407%
Cinebench R10 Cinebench R10 Shading (32bit) + Cinebench R10 - Cinebench R10 Shading (32bit)
min: 3045 gem: 5408 mediaan: 5270.5 (22%) max: 8571 punten
...
NVIDIA NVS 4200M -1%
NVIDIA GeForce GTX 1050 Ti Max-Q -1%
ATI Mobility Radeon HD 5730 1%
Intel HD Graphics 610 2%
...
Cinebench R11.5 Cinebench R11.5 OpenGL 64 Bit + Cinebench R11.5 - Cinebench R11.5 OpenGL 64 Bit
min: 13.54 gem: 21.2 mediaan: 20.3 (7%) max: 35.03 fps
...
AMD Radeon HD 6680G2 -4%
AMD Radeon HD 6755G2 -4%
NVIDIA GeForce GT 525M -3%
Intel UHD Graphics G7 (Lakefield GT2 64 EU) -3%
AMD Radeon R6 M340DX 0%
AMD Radeon R7 (Carrizo) 0%
AMD Radeon HD 6490M 0%
ATI Mobility Radeon HD 5730 3%
AMD Radeon R6 M255DX 6%
...
Cinebench R15 Cinebench R15 OpenGL 64 Bit + Cinebench R15 - Cinebench R15 OpenGL 64 Bit
min: 16.42 gem: 26.3 mediaan: 25.4 (7%) max: 35.04 fps
...
AMD Radeon R6 (Carrizo) -12%
NVIDIA GeForce 910M -9%
AMD Radeon R6 M255DX -5%
AMD Radeon R5 (Carrizo) -5%
AMD Radeon R6 M340DX 0%
Intel HD Graphics 610 1%
AMD Radeon R5 M240 2%
Intel UHD Graphics 610 4%
AMD Radeon R5 M330 6%
AMD Radeon R7 (Carrizo) 8%
...
Cinebench R15 OpenGL Ref. Match 64 Bit + Cinebench R15 - Cinebench R15 OpenGL Ref. Match 64 Bit
min: 98 gem: 98 mediaan: 98 (98%) max: 99.6 %
...
Intel HD Graphics 610 0%
Intel UHD Graphics 610 0%
Intel UHD Graphics 615 0%
Intel Iris Plus Graphics G7 (Ice Lake 64 EU) 0%
Intel Iris Pro Graphics 580 0%
Intel Iris Plus Graphics G4 (Ice Lake 48 EU) 0%
Intel UHD Graphics 617 1%
...
GFXBench (DX / GLBenchmark) 2.7 GFXBench 2.7 T-Rex HD Onscreen C24Z16 + GFXBench (DX / GLBenchmark) 2.7 - GFXBench 2.7 T-Rex HD Onscreen C24Z16
min: 45.8 gem: 54.2 mediaan: 54.5 (2%) max: 59.9 fps
...
Intel UHD Graphics 615 -10%
NVIDIA GeForce GTX 765M -10%
Intel HD Graphics (Broadwell) -7%
Intel Iris Plus Graphics G7 (Ice Lake 64 EU) -2%
NVIDIA Quadro M520 -1%
NVIDIA GeForce 910M -1%
AMD Radeon R7 (Carrizo) 2%
AMD Radeon R6 M255DX 4%
AMD Radeon R2 (Stoney Ridge) 4%
NVIDIA GeForce GTX 1050 Ti Max-Q 4%
NVIDIA GeForce GTX 1050 Max-Q 5%
...
GFXBench T-Rex HD Offscreen C24Z16 + GFXBench (DX / GLBenchmark) 2.7 - GFXBench T-Rex HD Offscreen C24Z16
min: 60.9 gem: 70.9 mediaan: 70.9 (1%) max: 87.6 fps
...
AMD Radeon R4 (Stoney Ridge) -19%
Intel UHD Graphics 615 -5%
Intel UHD Graphics 610 1%
Intel HD Graphics 610 2%
AMD Radeon R6 M340DX 2%
AMD Radeon R5 M335 3%
...
Apple M1 Max 32-Core GPU 3350%
GFXBench 3.0 - GFXBench 3.0 Manhattan
min: 23 gem: 30.3 mediaan: 26.8 (7%) max: 40.3 fps
...
AMD Radeon R6 (Carrizo) -7%
AMD Radeon R8 M365DX -4%
AMD Radeon R7 M360 -4%
Intel UHD Graphics G7 (Lakefield GT2 64 EU) -1%
Intel UHD Graphics 615 1%
Intel UHD Graphics 610 4%
AMD Radeon R9 M375 13%
AMD Radeon R6 M255DX 16%
...
NVIDIA GeForce GTX 1070 Max-Q 1104%
GFXBench 3.0 - GFXBench 3.0 Manhattan Offscreen
min: 26.9 gem: 32.4 mediaan: 30.6 (2%) max: 44.6 fps
...
AMD Radeon R6 (Carrizo) -9%
AMD Radeon R8 M365DX -7%
AMD Radeon R7 M360 -7%
AMD Radeon R5 (Bristol Ridge) -2%
Qualcomm Adreno 685 -2%
Intel HD Graphics 610 0%
Intel UHD Graphics 610 2%
Intel UHD Graphics 615 6%
AMD Radeon R7 M260X 17%
...
Apple M1 Max 32-Core GPU 3893%
Basemark GPU 1.2 - Basemark GPU 1.2 Vulkan Official Medium Offscreen 1080
105 fps (9%)
Intel UHD Graphics 600 -85%
...
Intel UHD Graphics 605 -78%
Intel UHD Graphics 610 -76%
Intel UHD Graphics Xe G4 48EUs -48%
AMD Radeon RX Vega 6 (Ryzen 4000/5000) -21%
Intel Iris Plus Graphics G7 (Ice Lake 64 EU) -3%
AMD Radeon R9 M280X 14%
AMD Radeon Pro 560X 71%
LuxMark v2.0 64Bit - LuxMark v2.0 Room GPU
min: 128 gem: 166.7 mediaan: 149 (1%) max: 306 Samples/s
...
Intel HD Graphics 610 -9%
AMD Radeon R7 M340 -2%
AMD Radeon R5 M335 0%
AMD Radeon R7 M260 0%
AMD Radeon R7 M360 4%
AMD Radeon R5 (Bristol Ridge) 4%
...
LuxMark v2.0 64Bit - LuxMark v2.0 Sala GPU
min: 134 gem: 311.5 mediaan: 328 (1%) max: 409 Samples/s
...
AMD Radeon R7 M260 -5%
Intel UHD Graphics 610 -5%
AMD Radeon R6 (Carrizo) -3%
AMD Radeon R7 M360 0%
AMD Radeon R7 M460 2%
AMD Radeon R5 (Bristol Ridge) 6%
...
ComputeMark v2.1 - ComputeMark v2.1 Result
min: 643 gem: 689 mediaan: 695 (1%) max: 734 punten
...
AMD Radeon R4 (Stoney Ridge) -11%
AMD Radeon Pro WX 3200 -6%
AMD Radeon R9 M375 -5%
AMD Radeon R5 M330 0%
Intel UHD Graphics Xe 16EUs (Tiger Lake-H) 16%
...
Power Consumption - Furmark Stress Test Power Consumption - external Monitor *
min: 27.2 gem: 27.8 mediaan: 27.8 (4%) max: 28.3 Watt
...
Intel UHD Graphics 615 -24%
Intel UHD Graphics G1 (Ice Lake 32 EU) -24%
Intel UHD Graphics Xe 16EUs (Tiger Lake-H) -16%
Intel Iris Plus Graphics G4 (Ice Lake 48 EU) -1%
Intel UHD Graphics Xe 32EUs (Tiger Lake-H) 2%
Intel Iris Plus Graphics G7 (Ice Lake 64 EU) 3%
Intel UHD Graphics Xe G4 48EUs 5%
AMD Radeon RX Vega 10 8%
AMD Radeon RX Vega 6 (Ryzen 4000/5000) 16%
...
0 5 10 15 20 25 Tooltip HP 250 G5 i3-5005U MX500 : Ø27.2 (26.2-29)
Power Consumption - The Witcher 3 Power Consumption - external Monitor *
26.5 Watt (4%)
Intel UHD Graphics Xe 16EUs (Tiger Lake-H) 4%
Intel Iris Plus Graphics G7 (Ice Lake 64 EU) 14%
Intel UHD Graphics Xe G4 48EUs 14%
AMD Radeon RX Vega 10 23%
...
Clock Speed - GPU Clock Witcher 3 ultra
898 MHz (45%)
Intel Iris Plus Graphics G7 (Ice Lake 64 EU) -31%
AMD Radeon Pro 555 -5%
AMD Radeon RX Vega 8 (Ryzen 2000/3000) 8%
Intel Iris Plus Graphics 650 11%
AMD Radeon Pro 560X 12%
...
Clock Speed - GPU Clock Speed Furmark
749 MHz (30%)
Intel UHD Graphics 605 -31%
Intel UHD Graphics 600 -31%
