Intel HD Graphics 5300

Intel HD Graphics 5300

De Intel HD Graphics 5300 (GT2) is een geïntegreerde Broadwell grafische kaart die voorgesteld werd in het eerste kwartaal van 2015. Hij kan aangetroffen worden in Core M ULV-SoC's zoals de Core M-5Y70. Terwijl de GPU vooral kan uitpakken met zijn extreem laag energiebeheer, is de ruwe rekenkracht nogal beperkt en nauwelijks voldoende voor moderne games.

Architectuur en Features

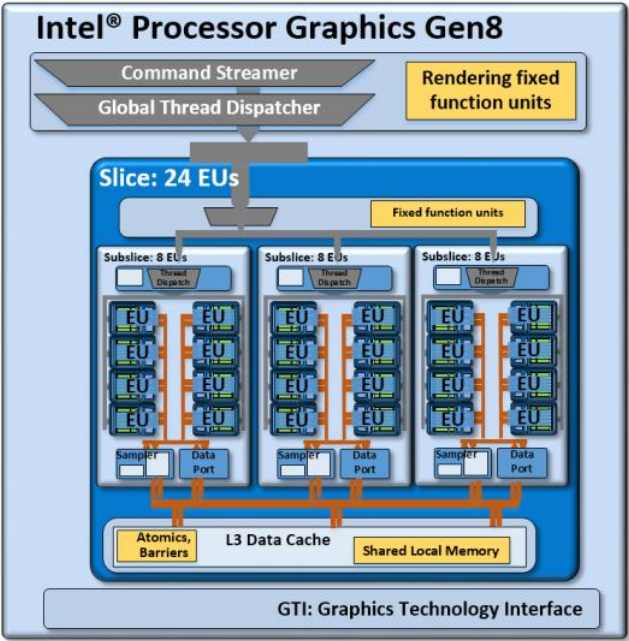

Broadwell komt met een GPU gebaseerd op de Intel Gen8-architectuur, die geoptimaliseerd werd op verschillende vlakken vergeleken met de vorige Gen7.5 (Haswell). Zo werden onder andere de shader arrays, genaamd "subslices", gereorganiseerd en beschikken ze nu elk over 8 Execution Units (EU's). Drie subslices vormen samen een "slice" voor een totaal van 24 EU's. In combinatie met andere verbeteringen, zoals grotere L1-caches en een geoptimaliseerd front-end, is de geïntegreerde GPU hierdoor sneller en efficiënter dan zijn voorgangers geworden.

De HD Graphics 5300 vertegenwoordigt de mid-range-versie van de Broadwell GPU-familie en bestaat uit één slice met 24 EU's. Daarnaast zijn er ook een instapversie (GT1, 12 EU's) en meer high-end modellen (GT3/GT3e + eDRAM, 48 EU's).

Alle Broadwell-GPU's ondersteunen OpenCL 2.0 en DirectX 11.2. De video-engine kan nu H.265 decoderen met zowel vaste, hiervoor bedoelde hardware als met beschikbare GPU-shaders. Tot en met drie schermen kunnen aangesloten worden via DP 1.2/eDP 1.3 (max. 3840 x 2160 @ 60 Hz) of HDMI 1.4a (max. 3840 x 2160 @ 24 Hz). HDMI 2.0 wordt echter niet ondersteund.

Prestaties

Afhankelijk van de specifieke CPU, varieert de maximale kloksnelheid van de GPU tussen 800 en 900 MHz. Door het erg lage TDP zal de gemiddelde kloksnelheid bij 3D-applicaties echter aanzienlijk lager liggen. Daarom is de HD 5300 nauwelijks sneller dan de oude HD 4000 of HD 4200, maar vraagt hij veel minder energie voor dezelfde performance.

Slechts een aantal games van 2014/2015 zullen vloeiend speelbaar zijn met lage instellingen, bv. Dota 2 of Sims 4.

Energieverbruik

Dankzij een nieuw 14-nm-proces is de gehele Core M-chip afgestemd op slechts 4.5 W TDP en bijgevolg geschikt voor passief gekoelde tablets. Het TDP is flexibel en kan verlaagd of verhoogd worden, wat een aanzienlijke impact heeft op de prestaties.

HD Graphics Serie

HD Graphics P530 24 @ 0.35 - 1.05 GHz64/128 bit
HD Graphics 5600 24 @ 0.3 - 1.05 GHz64/128 bit
HD Graphics 6000 48 @ 0.3 - 1 GHz64/128 bit
HD Graphics 4600 20 @ 0.2 - 1.35 GHz64/128 bit
HD Graphics 5500 24 @ 0.3 - 0.95 GHz64/128 bit
HD Graphics 5000 40 @ 0.2 - 1.1 GHz64/128 bit
HD Graphics 4400 20 @ 0.2 - 1.1 GHz64/128 bit
HD Graphics 5300 24 @ 0.1 - 0.9 GHz64/128 bit
HD Graphics 4000 16 @ 0.35 - 1.35 GHz64/128 bit
HD Graphics (Broadwell) 12 @ 0.1 - 0.85 GHz64/128 bit
HD Graphics 4200 20 @ 0.2 - 0.85 GHz64/128 bit
HD Graphics (Skylake) 12 @ 0.3 - 0.8 GHz64/128 bit
HD Graphics 405 (Braswell) 16 @ 0.32 - 0.7 GHz64/128 bit
HD Graphics (Braswell) 16 @ 0.32 - 0.7 GHz64/128 bit
HD Graphics 400 (Braswell) 12 @ 0.32 - 0.64 GHz64/128 bit
HD Graphics (Haswell) 10 @ 0.2 - 1 GHz64/128 bit
HD Graphics (Cherry Trail) 16 @ 0.2 - 0.6 GHz64/128 bit
HD Graphics 3000 12 @ 0.35 - 1.35 GHz64/128 bit
HD Graphics 2500 6 @ 0.65 - 1.15 GHz64/128 bit
HD Graphics (Ivy Bridge) 6 @ 0.35 - 1.1 GHz64/128 bit
HD Graphics 2000 6 @ 0.85 - 1.35 GHz64/128 bit
HD Graphics (Sandy Bridge) 6 @ 0.35 - 1.1 GHz64/128 bit
HD Graphics (Bay Trail) 4 @ 0.31 - 0.9 GHz32/64/128 bit
CodenaamBroadwell GT2
ArchitectuurGen. 8 Broadwell
Pipelines24 - verenigd
Core-snelheid100 - 900 (Boost) MHz
Geheugenbusbreedte64/128 bit
Gedeeld geheugenja
APIDirectX 12 (FL 11_1), OpenGL 4.3
Aantal Transistoren1.3 Billion
technologie14 nm
FaciliteitenQuickSync
Aangekondigde datum05.09.2014
CPU in HD Graphics 5300GPU Base SpeedGPU Boost / Turbo
Intel Core M-5Y712 x 1200 MHz, 4.5 W300 MHz900 MHz
Intel Core M-5Y512 x 1100 MHz, 4.5 W300 MHz900 MHz
Intel Core M-5Y702 x 1100 MHz, 4.5 W100 MHz850 MHz
min. - max.100 - 300 MHz800 - 900 MHz

Benchmarks

Performance Rating - 3DMark 11 + Fire Strike + Time Spy
2 pt (2%)
AMD Radeon HD 8180
0.88 -57%
...
1.71 -16%
AMD Radeon R4 (Kaveri)
1.835 -10%
1.84 -9%
1.874 -8%
1.955 -4%
1.97 -3%
1.98 -2%
1.998 -2%
2.01 -1%
Intel HD Graphics 5300
2.03
2.04 0%
2.09 3%
2.15 6%
2.21 9%
2.22 9%
2.23 10%
2.23 10%
NVIDIA GeForce 910M
2.26 11%
2.27 12%
...
NVIDIA GeForce RTX 4090 Laptop GPU
71.2 3407%
0%
100%
3DMark - 3DMark Ice Storm Unlimited Graphics
min: 39138     gem: 55907     mediaan: 59555 (7%)     max: 65380 Points
3DMark - 3DMark Ice Storm Extreme Graphics
min: 19630     gem: 24597     mediaan: 24597 (3%)     max: 29564 Points
3DMark - 3DMark Cloud Gate Score
min: 1361     gem: 3085     mediaan: 3041 (3%)     max: 4274 Points
3DMark - 3DMark Cloud Gate Graphics
min: 2895     gem: 3862     mediaan: 3720 (1%)     max: 5512 Points
3DMark - 3DMark Fire Strike Standard Score
min: 327     gem: 413.8     mediaan: 407 (1%)     max: 620 Points
3DMark - 3DMark Fire Strike Standard Graphics
min: 352     gem: 453.8     mediaan: 439 (0%)     max: 671 Points
3DMark - 3DMark Ice Storm Graphics
min: 27164     gem: 35716     mediaan: 34405 (4%)     max: 48901 Points
3DMark 11 - 3DM11 Performance Score
min: 498     gem: 721     mediaan: 731 (1%)     max: 973 Points
3DMark 11 - 3DM11 Performance GPU
min: 458     gem: 648     mediaan: 647 (1%)     max: 885 Points
AMD Radeon HD 6250
171.8 -73%
...
585 -10%
597 -8%
AMD Radeon HD 6490M
599 -8%
AMD Radeon R4 (Kaveri)
611 -6%
615 -5%
624 -4%
624 -4%
632 -2%
Intel HD Graphics (Broadwell)
641 -1%
Intel HD Graphics 5300
648
Intel UHD Graphics (Elkhart Lake 16 EU)
650 0%
650 0%
656 1%
678 5%
685 6%
700 8%
Intel UHD Graphics 605
701 8%
721 11%
AMD Radeon R2 (Stoney Ridge)
731 13%
...
NVIDIA GeForce RTX 4090 Laptop GPU
65943 10076%
0%
100%
3DMark Vantage
3DM Vant. Perf. total +
3DMark Vantage - 3DM Vant. Perf. total
min: 2966     gem: 3104     mediaan: 3104 (1%)     max: 3242 Points
3DM Vant. Perf. GPU no PhysX +
3DMark Vantage - 3DM Vant. Perf. GPU no PhysX
min: 2538     gem: 2914     mediaan: 2913.5 (2%)     max: 3289 Points
62 -98%
...
2624 -10%
2674 -8%
AMD Radeon 610M
2705 -7%
2711 -7%
AMD Radeon HD 6540G2
2731 -6%
AMD Radeon HD 6680G2
2800 -4%
2801 -4%
2803 -4%
2865 -2%
Intel HD Graphics 5300
2914
NVIDIA GeForce GT 525M
2927 0%
2955 1%
2969 2%
2974 2%
3005 3%
3044 4%
3055 5%
3061 5%
3079 6%
...
NVIDIA GeForce RTX 4090 Laptop GPU
132443 4445%
0%
100%
3DMark 06 3DMark 06 - Standard 1280x1024 +
3DMark 06
min: 3951     gem: 5044     mediaan: 4775 (7%)     max: 6754 Points
Unigine Heaven 3.0 - Unigine Heaven 3.0 DX 11
7.6 fps (3%)
SPECviewperf 12
specvp12 sw-03 +
SPECviewperf 12 - specvp12 sw-03
min: 0.97     gem: 4.7     mediaan: 4.7 (1%)     max: 8.44 fps
specvp12 snx-02 +
SPECviewperf 12 - specvp12 snx-02
min: 1.07     gem: 1.2     mediaan: 1.2 (0%)     max: 1.28 fps
specvp12 showcase-01 +
SPECviewperf 12 - specvp12 showcase-01
min: 2.69     gem: 4.7     mediaan: 4.7 (1%)     max: 6.69 fps
specvp12 mediacal-01 +
SPECviewperf 12 - specvp12 mediacal-01
min: 0.58     gem: 0.8     mediaan: 0.8 (0%)     max: 1.1 fps
specvp12 maya-04 +
SPECviewperf 12 - specvp12 maya-04
min: 2.13     gem: 4     mediaan: 4 (1%)     max: 5.79 fps
specvp12 energy-01 +
SPECviewperf 12 - specvp12 energy-01
min: 0.04     gem: 4.5     mediaan: 4.5 (5%)     max: 9 fps
specvp12 creo-01 +
SPECviewperf 12 - specvp12 creo-01
min: 0.91     gem: 2.8     mediaan: 2.8 (1%)     max: 4.73 fps
specvp12 catia-04 +
Cinebench R10 Cinebench R10 Shading (32bit) +
Cinebench R10 - Cinebench R10 Shading (32bit)
min: 2978     gem: 4412     mediaan: 4018 (3%)     max: 6679 punten
Cinebench R11.5 Cinebench R11.5 OpenGL 64 Bit +
Cinebench R11.5 - Cinebench R11.5 OpenGL 64 Bit
min: 11.6     gem: 16.4     mediaan: 15.9 (6%)     max: 23.2 fps
Cinebench R15
Cinebench R15 OpenGL 64 Bit +
Cinebench R15 - Cinebench R15 OpenGL 64 Bit
min: 16.04     gem: 19     mediaan: 18.4 (5%)     max: 23.64 fps
Cinebench R15 OpenGL Ref. Match 64 Bit +
Cinebench R15 - Cinebench R15 OpenGL Ref. Match 64 Bit
min: 98     gem: 98.1     mediaan: 98 (98%)     max: 99.3 %
GFXBench (DX / GLBenchmark) 2.7
GFXBench 2.7 T-Rex HD Onscreen C24Z16 +
GFXBench (DX / GLBenchmark) 2.7 - GFXBench 2.7 T-Rex HD Onscreen C24Z16
min: 39.9     gem: 44.4     mediaan: 45.6 (1%)     max: 46.4 fps
GFXBench T-Rex HD Offscreen C24Z16 +
GFXBench (DX / GLBenchmark) 2.7 - GFXBench T-Rex HD Offscreen C24Z16
min: 39.4     gem: 54.4     mediaan: 55 (0%)     max: 66.2 fps
GFXBench 3.0 - GFXBench 3.0 Manhattan
min: 19.7     gem: 23.2     mediaan: 23 (6%)     max: 26.9 fps
GFXBench 3.0 - GFXBench 3.0 Manhattan Offscreen
min: 26.7     gem: 30.3     mediaan: 30.1 (2%)     max: 34.1 fps
LuxMark v2.0 64Bit - LuxMark v2.0 Sala GPU
min: 180     gem: 228.7     mediaan: 210 (0%)     max: 296 Samples/s
ComputeMark v2.1 - ComputeMark v2.1 Result
min: 460     gem: 519     mediaan: 518.5 (1%)     max: 577 punten
- Benchmarkresultaten voor deze videokaart
- Gemiddelde benchmarkresultaten voor deze videokaart
* Kleinere getallen betekenen een hogere prestatie

Game Benchmarks

De volgende benchmarks zijn afgeleid van onze laptop-testrapporten. De prestaties variëren afhankelijk van het gebruikte grafische geheugen, kloksnelheid, processor, systeeminstellingen, drivers en besturingssysteem. De resultaten zijn daarom niet noodzakelijk representatief voor alle laptops met deze GPU. Voor meer gedetailleerde informatie over de benchmarkresultaten, klik op het fps-aantal.

lage 1280x720
12.2  fps    + Vergelijk
gem. 1366x768
6.9  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1280x720
9.1  fps    + Vergelijk
gem. 1366x768
7.7  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1280x720
4.7  fps    + Vergelijk
gem. 1366x768
2.1  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1280x720
10.8  fps    + Vergelijk
gem. 1366x768
7.3  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1280x720
8  fps    + Vergelijk
gem. 1920x1080
3  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
XCOM 2

XCOM 2

2016
lage 1280x720
5.7  fps    + Vergelijk
gem. 1920x1080
2.4  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
6.6  fps    + Vergelijk
gem. 1366x768
3.9  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
13.2  fps    + Vergelijk
gem. 1366x768
8.5  fps    + Vergelijk
hoge 1920x1080
5  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
9.9  fps    + Vergelijk
gem. 1366x768
7.7  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
13.8  fps    + Vergelijk
gem. 1366x768
7.4  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
Anno 2205

Anno 2205

2015
lage 1024x768
10.6  fps    + Vergelijk
gem. 1366x768
6.1  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
FIFA 16

FIFA 16

2015
lage 1280x720
26.3  fps    + Vergelijk
hoge 1366x768
15.3  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1366x768
26  fps    + Vergelijk
gem. 1366x768
17.7  fps    + Vergelijk
hoge 1920x1080
8.4  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
20.6  fps    + Vergelijk
gem. 1366x768
12.4  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1280x720
5  fps    + Vergelijk
gem. 1366x768
4  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
6.2  fps    + Vergelijk
gem. 1366x768
3.7  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
41  fps    + Vergelijk
gem. 1366x768
12.5  fps    + Vergelijk
» Met alle geteste laptops speelbaar met lage instellingen.
lage 1024x768
15.3  fps    + Vergelijk
gem. 1366x768
11  fps    + Vergelijk
hoge 1920x1080
5  fps    + Vergelijk
ultra 1920x1080
3.1  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
Evolve

Evolve

2015
lage 1024x768
7  fps    + Vergelijk
gem. 1366x768
5.1  fps    + Vergelijk
hoge 1920x1080
2.8  fps    + Vergelijk
ultra 1920x1080
1.1  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
11 11.9 ~ 11 fps    + Vergelijk
gem. 1366x768
7.6 8.2 ~ 8 fps    + Vergelijk
hoge 1920x1080
3 3.1 ~ 3 fps    + Vergelijk
ultra 1920x1080
1.6  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
Far Cry 4

Far Cry 4

2014
lage 1024x768
9.2  fps    + Vergelijk
gem. 1366x768
6.8  fps    + Vergelijk
hoge 1920x1080
3.5  fps    + Vergelijk
ultra 1920x1080
1.7  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
21.2  fps    + Vergelijk
