Intel HD Graphics 6000

Intel HD Graphics 6000

De Intel Iris Graphics 6000 (GT3) is een geïntegreerde Broadwell grafische kaart die voorgesteld werd in het eerste kwartaal van 2015. Hij kan aangetroffen worden in verschillende low-voltage-SoC's (28 W TDP) zoals de Core i5-5250U of i7-5650U. De zogenaamde GT3-GPU biedt 48 EU's (Execution Units) en heeft daarom iets meer shader-rekenkracht dan de vorige HD 5000 (40 EU's). Afhankelijk van de specifieke CPU, varieert de maximale kloksnelheid van de GPU tussen 950 en 1000 MHz.

Architectuur en Features

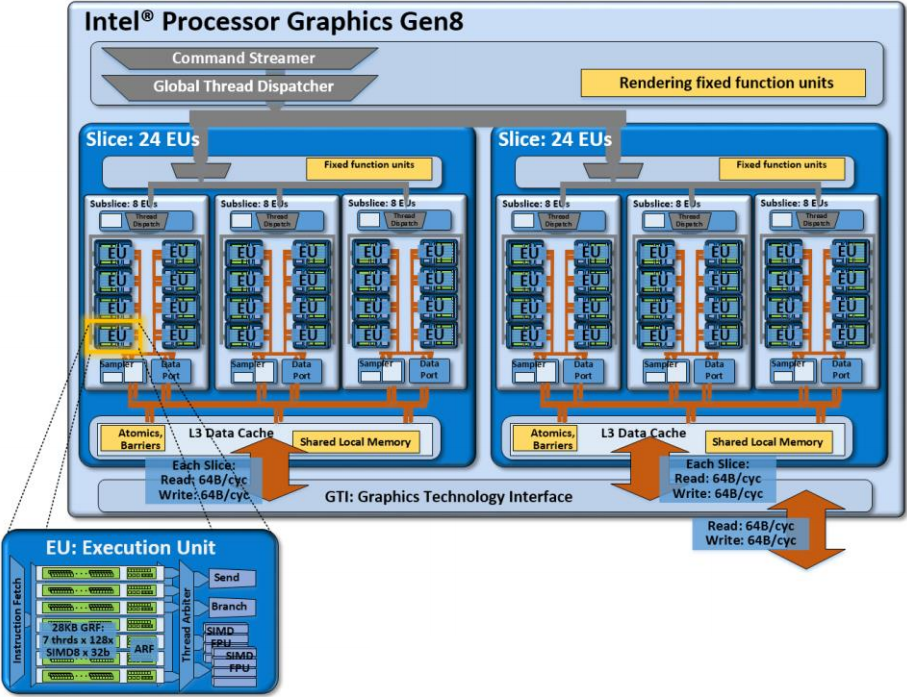

Broadwell komt met een GPU gebaseerd op de Intel Gen8-architectuur, die geoptimaliseerd werd op verschillende vlakken vergeleken met de vorige Gen7.5 (Haswell). Zo werden onder andere de shader arrays, genaamd "subslices", gereorganiseerd en beschikken ze nu elk over 8 Execution Units (EU's). Drie subslices vormen samen een "slice" voor een totaal van 24 EU's. In combinatie met andere verbeteringen, zoals grotere L1-caches en een geoptimaliseerd front-end, is de geïntegreerde GPU hierdoor sneller en efficiënter dan zijn voorganger geworden.

De Iris Graphics 6000 vertegenwoordigt de snellere versie van de Broadwell GPU-familie en bestaat uit twee slices met in totaal 48 EU's. Daarnaast is er ook een instapversie (GT1, 12 EU's), een mid-range versie (GT2, 24 EU's) en een high-end variant (GT3e, 48 EU's + eDRAM).

Alle Broadwell-GPU's ondersteunen OpenCL 2.0 en DirectX 11.2. De video-engine kan nu H.265 decoderen met zowel vaste, hiervoor bedoelde hardware als met beschikbare GPU-shaders. Tot en met drie schermen kunnen aangesloten worden via DP 1.2/eDP 1.3 (max. 3840 x 2160 @ 60 Hz) of HDMI 1.4a (max. 3840 x 2160 @ 24 Hz). HDMI 2.0 wordt echter niet ondersteund.

Prestaties

Afhankelijk van de specifieke CPU, varieert de maximale kloksnelheid van de GPU tussen 950 en 1000 MHz. Door het lage TDP zal de gemiddelde kloksnelheid bij 3D-applicaties echter aanzienlijk lager liggen. We verwachten dat de HD Graphics 6000 de oudere HD 5000 met zo'n 20 - 25 procent overtreft en prestaties biedt die vergelijkbaar zijn met die van een dedicated GeForce 820M.

Games van 2014/2015 zullen doorgaans alleen vloeiend speelbaar zijn met (zeer) lage instellingen.

Energieverbruik

De Broadwell LV-chips, die gebruik maken van een nieuw 14-nm-proces, zijn afgestemd op een TDP van slechts 15 W en zijn daarom geschikt voor dunne ultrabooks. Het TDP is flexibel en kan verder verlaagd worden (9.5 W), wat een aanzienlijke impact heeft op de prestaties.

FabrikantIntel
HD Graphics Serie
HD Graphics P530 24 @ 350 - 1050 (Boost) MHz64/128 bit
HD Graphics 5600 24 @ 300 - 1050 (Boost) MHz64/128 bit
HD Graphics 6000 48 @ 300 - 1000 (Boost) MHz64/128 bit
HD Graphics 4600 20 @ 200 - 1350 (Boost) MHz64/128 bit
HD Graphics 5500 24 @ 300 - 950 (Boost) MHz64/128 bit
HD Graphics 5000 40 @ 200 - 1100 (Boost) MHz64/128 bit
HD Graphics 4400 20 @ 200 - 1100 (Boost) MHz64/128 bit
HD Graphics 5300 24 @ 100 - 900 (Boost) MHz64/128 bit
HD Graphics 4000 16 @ 350 - 1350 (Boost) MHz64/128 bit
HD Graphics (Broadwell) 12 @ 100 - 850 (Boost) MHz64/128 bit
HD Graphics 4200 20 @ 200 - 850 (Boost) MHz64/128 bit
HD Graphics (Skylake) 12 @ 300 - 800 (Boost) MHz64/128 bit
HD Graphics 405 (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 bit
HD Graphics (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 bit
HD Graphics 400 (Braswell) 12 @ 320 - 640 (Boost) MHz64/128 bit
HD Graphics (Haswell) 10 @ 200 - 1000 (Boost) MHz64/128 bit
HD Graphics (Cherry Trail) 16 @ 200 - 600 (Boost) MHz64/128 bit
HD Graphics 3000 12 @ 350 - 1350 (Boost) MHz64/128 bit
HD Graphics 2500 6 @ 650 - 1150 (Boost) MHz64/128 bit
HD Graphics (Ivy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 bit
HD Graphics 2000 6 @ 850/1100 - 1350 (Boost) MHz64/128 bit
HD Graphics (Sandy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 bit
HD Graphics (Bay Trail) 4 @ 311 - 896 (Boost) MHz32/64/128 bit
CodenaamBroadwell GT3
ArchitectuurBroadwell
Pipelines48 - verenigd
Core-snelheid300 - 1000 (Boost) MHz
Geheugenbusbreedte64/128 bit
Gedeeld geheugenja
DirectXDirectX 12 (FL 11_1)
Aantal Transistoren1900 miljoen
technologie14 nm
FaciliteitenQuickSync
Aangekondigde datum05.01.2015
CPUGPU Base SpeedGPU Boost / Turbo
Intel Core i7-5650U2 x 2200 MHz, 15 W300 MHz1000 MHz
Intel Core i7-5550U2 x 2000 MHz, 15 W300 MHz1000 MHz
Intel Core i5-5350U2 x 1800 MHz, 15 W300 MHz1000 MHz
Intel Core i5-5250U2 x 1600 MHz, 15 W300 MHz1000 MHz
min. - max.300 - 300 MHz1000 - 1000 MHz

Benchmarks

3DMark - Time Spy Score 2560x1440
374 Points (3%)
3DMark - Time Spy Graphics 2560x1440
334 Points (2%)
3DMark - Cloud Gate Standard Score 1280x720
min: 5425     gem: 5737     mediaan: 5872 (10%)     max: 6061 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 7378     gem: 7700     mediaan: 7660 (4%)     max: 8102 Points
3DMark - Fire Strike Score 1920x1080
min: 844     gem: 906     mediaan: 903 (3%)     max: 971 Points
3DMark - Fire Strike Graphics 1920x1080
min: 858     gem: 947.3     mediaan: 951 (2%)     max: 1033 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 61674     gem: 62508     mediaan: 61979 (8%)     max: 63871 Points
3DMark 11 - Performance 1280x720
min: 1328     gem: 1486.5     mediaan: 1513.5 (5%)     max: 1591 points
3DMark 11 - Performance GPU 1280x720
min: 1210     gem: 1372     mediaan: 1395.5 (3%)     max: 1487 points
...
Intel HD Graphics 6000
NVIDIA GeForce 910M 3%
AMD Radeon R6 (Carrizo) 6%
ATI Radeon HD 5670 7%
AMD Radeon HD 6720G2 8%
Intel HD Graphics 620 9%
...
NVIDIA Titan RTX 3068%
0%
100%
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
Unigine Valley 1.0 - Extreme HD DirectX 1920x1080
3.7 fps (3%)
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
min: 18.6     gem: 19     mediaan: 18.7 (8%)     max: 19.8 fps
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +
Siemens NX (snx-02) 1900x1060 +
Showcase (showcase-01) 1900x1060 +
Medical (medical-01) 1900x1060 +
Maya (maya-04) 1900x1060 +
Energy (energy-01) 1900x1060 +
Creo (creo-01) 1900x1060 +
Catia (catia-04) 1900x1060 +
Windows 7 Experience Index - Gaming graphics
6.9 points (87%)
Windows 7 Experience Index - Graphics
5.9 points (75%)
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
Ref. Match 64Bit +
GFXBench 3.0 - Manhattan Offscreen OGL off screen
min: 34.22     gem: 39.5     mediaan: 39.5 (7%)     max: 44.7 fps
GFXBench 3.0 - Manhattan Onscreen OGL on screen
min: 39.9     gem: 43.4     mediaan: 43.4 (12%)     max: 46.91 fps
LuxMark v2.0 64Bit - Room GPUs-only
min: 127     gem: 136     mediaan: 135 (3%)     max: 146 Samples/s
LuxMark v2.0 64Bit - Sala GPUs-only
min: 342     gem: 357     mediaan: 350 (3%)     max: 379 Samples/s
ComputeMark v2.1 - Normal, Score 1024x600
min: 941     gem: 1032     mediaan: 1021 (4%)     max: 1134 Points
Power Consumption - FurMark 1.19 GPU Stress Test - Power Consumption (external Monitor) 1280x720 *
32.9 Watt (8%)
Power Consumption - The Witcher 3 Power Consumption (external Monitor) ultra 1920x1080 *
32.1 Watt (7%)
Clock Speed - GPU Clock Witcher 3 ultra
850 MHz (20%)
Clock Speed - GPU Clock Speed Furmark 1.19 GPU Stress Test 1280x720
649 MHz (39%)
- Benchmarkresultaten voor deze videokaart
- Gemiddelde benchmarkresultaten voor deze videokaart
* Smaller numbers mean a higher performance

Game Benchmarks

De volgende benchmarks zijn afgeleid van onze laptop-testrapporten. De prestaties variëren afhankelijk van het gebruikte grafische geheugen, kloksnelheid, processor, systeeminstellingen, drivers en besturingssysteem. De resultaten zijn daarom niet noodzakelijk representatief voor alle laptops met deze GPU. Voor meer gedetailleerde informatie over de benchmarkresultaten, klik op het fps-aantal.

lage 1280x720
18.2  fps    + Vergelijk
gem. 1920x1080
12.9  fps    + Vergelijk
hoge 1920x1080
11.6  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1280x720
64.2  fps    + Vergelijk
hoge 1920x1080
37.4 (!)  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
Dirt 4

Dirt 4

2017
lage 1280x720
41.3  fps    + Vergelijk
» Met alle geteste laptops speelbaar met lage instellingen.
lage 1280x720
28.4  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1280x720
55.3 61 ~ 58 fps    + Vergelijk
gem. 1366x768
32.7  fps    + Vergelijk
hoge 1920x1080
18.9  fps    + Vergelijk
» Met alle geteste laptops speelbaar met lage instellingen.
lage 1280x720
20.8  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
Overwatch

Overwatch

2016
lage 1280x720
25  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
lage 1024x768
28.9  fps    + Vergelijk
gem. 1366x768
18.2  fps    + Vergelijk
hoge 1920x1080
10.9  fps    + Vergelijk
ultra 1920x1080
9.1  fps    + Vergelijk
