Intel HD Graphics 4000

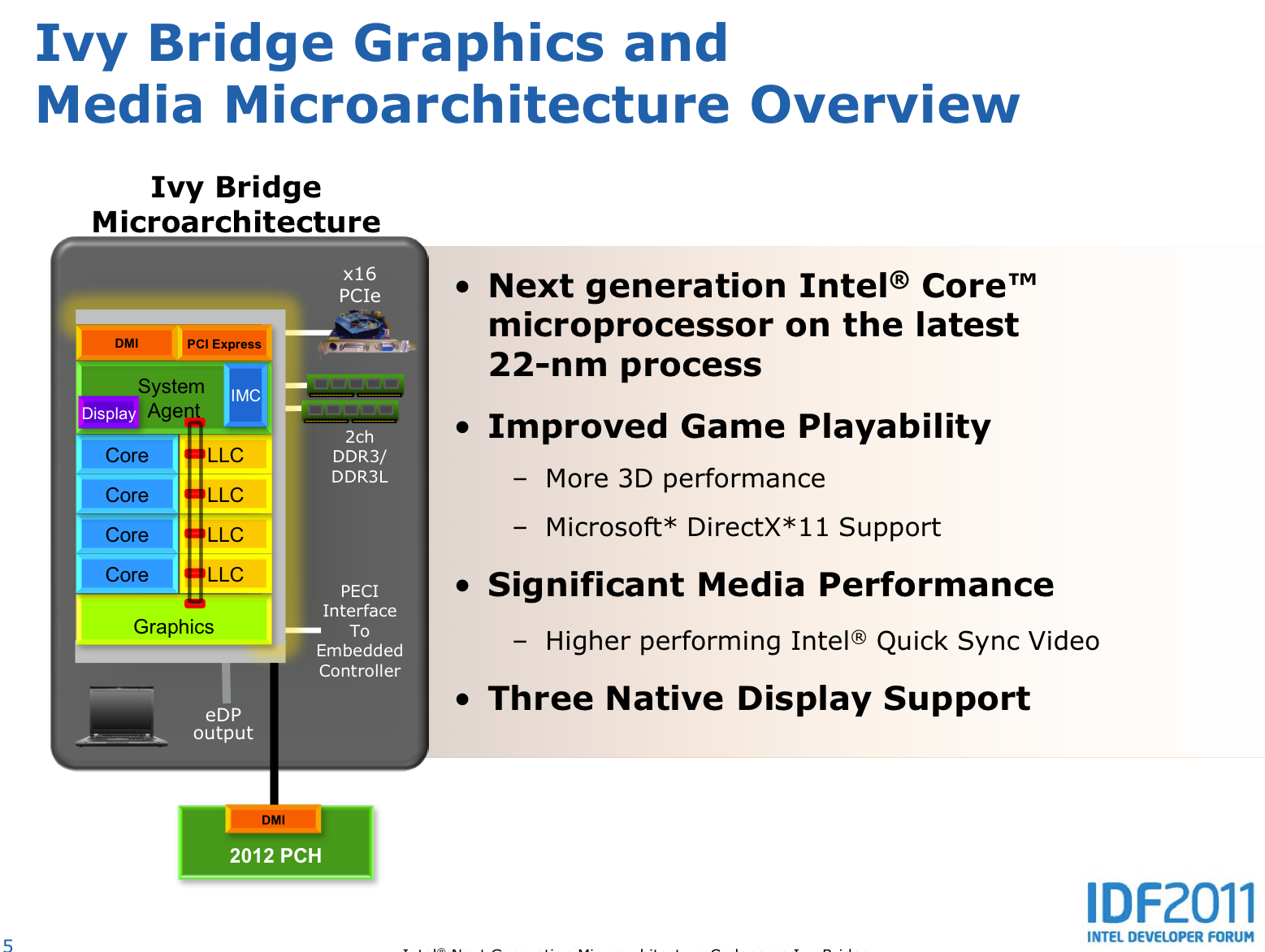

De Intel HD 4000 (GT2) is een processor grafische kaart doe bij de Ivy Bridge processors van 2012 zit (3e generatie van de core, zoals de Core i7-3770). De basiskloksnelheid kan automatisch aangepast worden met behulp van de Turbo Boost technologie. Afhankelijk van het processor model kunnen de basis en turbo kloksnelheid verschillen wat effect heeft op de grafische prestaties van de ULV onderdelen vergeleken met high-end quad-core onderdelen. Vergeleken met de Intel HD Graphics 3000 in de Sandy Bridge CPU's is de HD 4000 kaart volledig op de schop gegaan en biedt verbeterde DirectX 11 shaders, Hardware Tesselatie, een afzonderlijk level 3 cache (voor de Last Level Cahce LLC van de CPU) en DirectCompute ondersteuning. De IPC (instructies per klok) kan daardoor zelfs 2x zo snel zijn als bij Sandy Bridge en waardoor een toename in prestaties van 60% mogelijk zou moeten kunnen zijn. De eerste benchmnarks zetten de HD Graphics 4000 (in een snelle quad-core desktop CPU) op een niveau van een Nvidia GeForce 3300M en daardoor boven de AMD processor graphics Radeon HD 6620G. In onze uitgebreide game tests presteerde de HD Graphics 4000 in vergelijking met de HD 6620G in een snelle Core i7 - 3820QM ongeveer 15% beter. In een langzamere i7-3610QM en een dual core i5 waren de prestaties op een zelfde niveau als bij de 6620G. Casual gamers die het niet erg vinden om de kwaliteitsinstellingen wat lager te zetten zullen blij zijn met de prestaties van de HD Graphics 4000. Let er echter wel op dat de HD Graphics 4000 verschillende kloksnelheden heeft afhankelijk van het CPU model. De ULV CPU's (Core ix-3xx7M) hebben bijvoorbeeld een lagere kloksnelheid en kunnen de Turbo frequencie niet zo goed aan als de 35-55 watt modellen. De ULV versie is daarom gemiddeld 30% langzamer. De geïntegreerde video decoder, Multi Format Codec Engine (MFX) genaamd, is ook verbeterd en zou nu tegelijk 4K video decoding aan moeten kunnen. DXVAChecker noemt MPEG2, VC1, WMV9 en H264 als onderstuende codecs. QuickSync voor het snel transcoderen van video's is ook geoptimaliseerd voor betere prestaties en betere beeldkwaliteit. Nog een nieuwe feature is de ondersteuning voor 3 afzonderelijke schermen (afhankelijk van hoe de HD 4000 gebruikt wordt in de laptop - misschien alleen met een DisplayPort / eDP) net als AMD biedt met hun Eyefinity technologie (tot 6 schermen). Door het 22nm 3D Tri-Gate productie proces is het verbruik relatief laag (de ontwikkeling richtte zich op prestatie per watt). De TDP van het hele pakket (inclusief de processor en geheugencontroller) varieërt tussen de 18 Watt (ULV) tot 45 Watt (mobiele quad-core) voor de consumenten laptop CPU's.
HD Graphics Serie Codenaam Ivy Bridge Architectuur Gen. 7 Ivy Bridge Pipelines 16 - verenigd Core-snelheid 350 - 1350 (Boost) MHz Geheugenbusbreedte 64/128 bit Gedeeld geheugen ja API DirectX 11, Shader 5.0, OpenGL 3.1 technologie 22 nm Faciliteiten QuickSync Aangekondigde datum 23.03.2011
CPU in HD Graphics 4000 GPU Base Speed GPU Boost / Turbo Intel Core i7-3770K 4 x 3500 MHz, 77 W 650 MHz 1150 MHz Intel Core i7-3940XM 4 x 3000 MHz, 55 W 650 MHz 1350 MHz Intel Core i7-3920XM 4 x 2900 MHz, 55 W 650 MHz 1300 MHz » show 36 more Intel Core i7-3840QM 4 x 2800 MHz, 45 W 650 MHz 1300 MHz Intel Core i7-3820QM 4 x 2700 MHz, 45 W 650 MHz 1250 MHz Intel Core i7-3740QM 4 x 2700 MHz, 45 W 650 MHz 1300 MHz Intel Core i7-3720QM 4 x 2600 MHz, 45 W 650 MHz 1250 MHz Intel Core i5-3570K 4 x 3400 MHz, 77 W 650 MHz 1150 MHz Intel Core i7-3635QM 4 x 2400 MHz, 45 W 650 MHz 1200 MHz Intel Core i7-3630QM 4 x 2400 MHz, 45 W 650 MHz 1150 MHz Intel Core i7-3615QM 4 x 2300 MHz, 45 W 650 MHz 1200 MHz Intel Core i7-3610QM 4 x 2300 MHz, 45 W 650 MHz 1100 MHz Intel Core i7-3632QM 4 x 2200 MHz, 35 W 650 MHz 1150 MHz Intel Core i7-3612QM 4 x 2100 MHz, 35 W 650 MHz 1100 MHz Intel Core i7-3540M 2 x 3000 MHz, 35 W 650 MHz 1300 MHz Intel Core i7-3520M 2 x 2900 MHz, 35 W 650 MHz 1250 MHz Intel Core i5-3380M 2 x 2900 MHz, 35 W 650 MHz 1250 MHz Intel Core i5-3360M 2 x 2800 MHz, 35 W 650 MHz 1200 MHz Intel Core i5-3340M 2 x 2700 MHz, 35 W 650 MHz 1250 MHz Intel Core i5-3320M 2 x 2600 MHz, 35 W 650 MHz 1200 MHz Intel Core i5-3230M 2 x 2600 MHz, 35 W 650 MHz 1100 MHz Intel Core i7-3687U 2 x 2100 MHz, 17 W 350 MHz 1200 MHz Intel Core i5-3210M 2 x 2500 MHz, 35 W 650 MHz 1100 MHz Intel Core i7-3667U 2 x 2000 MHz, 17 W 350 MHz 1150 MHz Intel Core i7-3537U 2 x 2000 MHz, 17 W 350 MHz 1200 MHz Intel Core i7-3517U 2 x 1900 MHz, 17 W 350 MHz 1150 MHz Intel Core i3-3130M 2 x 2600 MHz, 35 W 650 MHz 1100 MHz Intel Core i5-3437U 2 x 1900 MHz, 17 W 650 MHz 1200 MHz Intel Core i3-3120M 2 x 2500 MHz, 35 W 650 MHz 1100 MHz Intel Core i5-3427U 2 x 1800 MHz, 17 W 350 MHz 1150 MHz Intel Core i5-3337U 2 x 1800 MHz, 17 W 350 MHz 1100 MHz Intel Core i3-3110M 2 x 2400 MHz, 35 W 650 MHz 1000 MHz Intel Core i5-3317U 2 x 1700 MHz, 17 W 350 MHz 1050 MHz Intel Core i7-3689Y 2 x 1500 MHz, 13 W 350 MHz 850 MHz Intel Core i5-3439Y 2 x 1500 MHz, 13 W 350 MHz 850 MHz Intel Core i3-3227U 2 x 1900 MHz, 17 W 350 MHz 1100 MHz Intel Core i5-3339Y 2 x 1500 MHz, 13 W 350 MHz 850 MHz Intel Core i3-3217U 2 x 1800 MHz, 17 W 350 MHz 1050 MHz Intel Core i3-3229Y 2 x 1400 MHz, 13 W 350 MHz 850 MHz min. - max. 350 - 650 MHz 850 - 1350 MHz
Benchmarks Performance Rating - 3DMark 11 + Fire Strike + Time Spy
2.1 pt (2%)
...
Intel UHD Graphics 600 -18%
Intel UHD Graphics 605 -11%
AMD Radeon R4 (Kaveri) -2%
...
3DMark - 3DMark Ice Storm Unlimited Graphics
min: 43759 gem: 44324 mediaan: 44323.5 (6%) max: 44888 Points
...
Intel UHD Graphics 610 -6%
NVIDIA GeForce 910M -4%
Intel HD Graphics 610 -3%
Intel UHD Graphics 605 -2%
AMD Radeon R5 M320 3%
AMD Radeon R6 (Carrizo) 17%
AMD Radeon R5 (Bristol Ridge) 31%
...
3DMark - 3DMark Ice Storm Extreme Graphics
min: 20514 gem: 24179 mediaan: 24426 (3%) max: 28772 Points
...
Intel UHD Graphics 605 -33%
NVIDIA Quadro M520 -14%
AMD Radeon R4 (Stoney Ridge) -11%
AMD Radeon R2 (Stoney Ridge) -8%
NVIDIA GeForce GTX 1050 Max-Q -7%
NVIDIA Quadro RTX 4000 Max-Q -5%
Intel HD Graphics 610 -2%
NVIDIA GeForce 910M 1%
Intel UHD Graphics 615 12%
...
NVIDIA GeForce RTX 3080 Laptop GPU 1618%
3DMark - 3DMark Cloud Gate Score
min: 1469 gem: 3380 mediaan: 3282.5 (4%) max: 5946 Points
...
Intel UHD Graphics 600 -12%
Intel UHD Graphics 605 -7%
Intel HD Graphics (Broadwell) 1%
AMD Radeon R6 M255DX 4%
NVIDIA GeForce 910M 9%
AMD Radeon R5 M320 9%
AMD Radeon R6 (Carrizo) 14%
...
3DMark - 3DMark Cloud Gate Graphics
min: 1619 gem: 3850 mediaan: 3768.5 (2%) max: 5761 Points
...
AMD Radeon R2 (Stoney Ridge) -14%
Intel UHD Graphics 600 -13%
AMD Radeon R4 (Kaveri) -12%
Intel UHD Graphics 605 -9%
Intel HD Graphics (Broadwell) 4%
AMD Radeon R5 M335 19%
...
3DMark - 3DMark Fire Strike Standard Score
min: 168 gem: 446.5 mediaan: 444 (1%) max: 647 Points
...
Intel UHD Graphics 600 -12%
AMD Radeon R4 (Stoney Ridge) -12%
AMD Radeon R4 (Kaveri) -9%
Intel HD Graphics (Broadwell) -4%
Intel UHD Graphics 605 -3%
AMD Radeon R2 (Stoney Ridge) 4%
Intel HD Graphics 610 24%
...
3DMark - 3DMark Fire Strike Standard Graphics
min: 191 gem: 486.1 mediaan: 480 (1%) max: 705 Points
...
Intel UHD Graphics 600 -14%
AMD Radeon R4 (Kaveri) -11%
Intel HD Graphics (Broadwell) -5%
Intel UHD Graphics 605 -3%
AMD Radeon R2 (Stoney Ridge) 5%
AMD Radeon R4 (Stoney Ridge) 13%
...
3DMark - 3DMark Ice Storm Graphics
min: 11232 gem: 31858 mediaan: 31598 (4%) max: 48923 Points
...
AMD Radeon R4 (Kaveri) -4%
NVIDIA Quadro M520 6%
AMD Radeon R4 (Stoney Ridge) 10%
AMD Radeon R7 M260X 11%
...
3DMark 11 - 3DM11 Performance Score
min: 248 gem: 603 mediaan: 603 (1%) max: 802 Points
...
NVIDIA NVS 4200M 0%
Intel UHD Graphics 600 2%
AMD Radeon R4 (Kaveri) 6%
...
3DMark 11 - 3DM11 Performance GPU
min: 216 gem: 522 mediaan: 523 (1%) max: 684 Points
...
NVIDIA NVS 4200M -1%
Intel UHD Graphics 600 5%
AMD Radeon HD 6490M 15%
...
3DMark Vantage 3DM Vant. Perf. total + 3DMark Vantage - 3DM Vant. Perf. total
min: 830 gem: 2985 mediaan: 2959 (2%) max: 4433 Points
...
Intel HD Graphics (Broadwell) -11%
ATI Mobility Radeon HD 5165 -7%
AMD Radeon HD 6755G2 -4%
AMD Radeon HD 6540G2 3%
...
3DM Vant. Perf. GPU no PhysX + 3DMark Vantage - 3DM Vant. Perf. GPU no PhysX
min: 659 gem: 2441 mediaan: 2415 (2%) max: 3488 Points
...
ATI Mobility Radeon HD 560v -9%
AMD Radeon R4 (Stoney Ridge) -8%
ATI Mobility Radeon HD 5165 -3%
AMD Radeon HD 6755G2 6%
AMD Radeon HD 6540G2 12%
...
3DMark 2001SE - 3DMark 2001 - Standard
min: 8967 gem: 14343 mediaan: 15220 (16%) max: 16933 Points
...
Intel HD Graphics 2000 6%
...
NVIDIA GeForce GTX 1080 Max-Q 383%
3DMark 03 - 3DMark 03 - Standard
min: 7402 gem: 11805 mediaan: 12768 (7%) max: 19294 Points
VIA S3 Graphics ProSavage8 -100%
...
...
3DMark 05 - 3DMark 05 - Standard
min: 5239 gem: 8296 mediaan: 8393 (12%) max: 11948 Points
...
AMD Radeon HD 6540G2 2%
...
3DMark 06 3DMark 06 - Score Unknown Settings +
4276 punten (6%)
Model CPU GPU RAM waarde 3DMark 06 - Score Unknown Settings HP ProBook 6470b-B5W83AW 3320M HD Graphics 4000 350 MHz4 GB 4276
...
ATI Mobility Radeon HD 5470 -7%
ATI Mobility Radeon HD 5145 0%
...
3DMark 06 - Standard 1280x1024 +
min: 1605 gem: 4588 mediaan: 4412.5 (7%) max: 7159 Points
...
AMD Radeon HD 6510G2 -6%
AMD Radeon HD 6680G2 5%
...
Unigine Heaven 3.0 - Unigine Heaven 3.0 DX 11
min: 6.9 gem: 7.6 mediaan: 7.4 (2%) max: 8.9 fps
Intel UHD Graphics 605 -15%
AMD Radeon R2 (Stoney Ridge) 1%
AMD Radeon R4 (Stoney Ridge) 10%
...
Unigine Heaven 3.0 - Unigine Heaven 3.0 OpenGL
min: 7.7 gem: 8.1 mediaan: 8.1 (4%) max: 8.4 fps
AMD Radeon R2 (Stoney Ridge) -32%
Intel UHD Graphics 605 -11%
AMD Radeon R4 (Stoney Ridge) -4%
...
Unigine Heaven 2.1 - Heaven 2.1 high
min: 6 gem: 9.6 mediaan: 9.4 (2%) max: 13 fps
...
AMD Radeon R4 (Stoney Ridge) -13%
Intel UHD Graphics 605 -6%
...
SPECviewperf 11 specvp11 snx-01 + SPECviewperf 11 - specvp11 snx-01
min: 0.69 gem: 1.1 mediaan: 1.2 (1%) max: 1.47 fps
...
NVIDIA Quadro M4000M 9595%
specvp11 tcvis-02 + SPECviewperf 11 - specvp11 tcvis-02
min: 1.43 gem: 1.9 mediaan: 2.1 (3%) max: 2.27 fps
...
AMD Radeon R4 (Kaveri) 9%
AMD Radeon HD 6540G2 23%
...
NVIDIA Quadro M4000M 2906%
specvp11 sw-02 + SPECviewperf 11 - specvp11 sw-02
min: 3.98 gem: 6.9 mediaan: 7.5 (9%) max: 8.45 fps
...
AMD Radeon R4 (Kaveri) 17%
...
AMD FirePro W7170M 966%
specvp11 proe-05 + SPECviewperf 11 - specvp11 proe-05
min: 0.62 gem: 1.1 mediaan: 1.2 (5%) max: 1.47 fps
...
AMD Radeon R4 (Kaveri) -5%
...
specvp11 maya-03 + SPECviewperf 11 - specvp11 maya-03
min: 7.12 gem: 10.2 mediaan: 9.7 (7%) max: 13.09 fps
...
AMD Radeon HD 6730M 6%
...
NVIDIA Quadro M4000M 973%
specvp11 lightwave-01 + SPECviewperf 11 - specvp11 lightwave-01
min: 5.67 gem: 10.2 mediaan: 11.1 (12%) max: 12.55 fps
...
NVIDIA GeForce GT 525M -9%
AMD Radeon R4 (Kaveri) -6%
NVIDIA GeForce GTX 485M SLI 0%
AMD Radeon HD 6720G2 16%
...
AMD FirePro W7170M 722%
specvp11 ensight-04 + SPECviewperf 11 - specvp11 ensight-04
min: 1.06 gem: 1.6 mediaan: 1.7 (1%) max: 2.24 fps
...
NVIDIA GeForce GTX 1070 Max-Q 9912%
specvp11 catia-03 + SPECviewperf 11 - specvp11 catia-03
0 fps (0%)
AMD Radeon HD 6540G2
AMD Radeon HD 6720G2
AMD Radeon R4 (Kaveri)
...
NVIDIA Quadro M4000M
Windows 7 Experience Index - Win7 Gaming graphics
min: 5.9 gem: 6.4 mediaan: 6.4 (81%) max: 6.6 Points
...
AMD Radeon HD 6540G2 -1%
AMD Radeon HD 6755G2 0%
NVIDIA NVS 4200M 1%
...
Windows 7 Experience Index - Win7 Graphics
min: 4.7 gem: 5.6 mediaan: 5.1 (65%) max: 6.6 Points
...
AMD Radeon HD 6510G2 -5%
NVIDIA NVS 4200M -2%
AMD Radeon HD 6750M 0%
NVIDIA GeForce GT 525M 3%
AMD Radeon HD 6540G2 4%
...
Cinebench R10 Cinebench R10 Shading (32bit) + Cinebench R10 - Cinebench R10 Shading (32bit)
min: 2447 gem: 5020 mediaan: 5157 (22%) max: 8562 punten
...
NVIDIA GeForce GTX 460M -2%
AMD Radeon R9 M385X 1%
AMD Radeon R7 M260 2%
AMD Radeon R5 (Bristol Ridge) 2%
NVIDIA GeForce GTX 1050 Max-Q 3%
...
Cinebench R11.5 Cinebench R11.5 OpenGL 64 Bit + Cinebench R11.5 - Cinebench R11.5 OpenGL 64 Bit
min: 5.58 gem: 14.4 mediaan: 13.6 (5%) max: 22.54 fps
...
AMD Radeon R2 (Stoney Ridge) 2%
Intel UHD Graphics 605 6%
...
Cinebench R15 Cinebench R15 OpenGL 64 Bit + Cinebench R15 - Cinebench R15 OpenGL 64 Bit
min: 8.47 gem: 11.9 mediaan: 11.9 (3%) max: 15.35 fps
...
AMD Radeon HD 8180 -54%
Intel HD Graphics (Cherry Trail) -13%
AMD Radeon R4 (Kaveri) 7%
...
Cinebench R15 OpenGL Ref. Match 64 Bit + Cinebench R15 - Cinebench R15 OpenGL Ref. Match 64 Bit
min: 32.2 gem: 50.9 mediaan: 32.2 (32%) max: 97.8 %
...
GLBenchmark 2.5 - GLBench 2.5 Egypt HD Offscreen
min: 74 gem: 91.5 mediaan: 91.5 (17%) max: 109 fps
GLBenchmark 2.5 - GLBench 2.5 Egypt HD
min: 51 gem: 52 mediaan: 52 (87%) max: 53 fps
...
GFXBench (DX / GLBenchmark) 2.7 GFXBench 2.7 T-Rex HD Onscreen C24Z16 + GFXBench (DX / GLBenchmark) 2.7 - GFXBench 2.7 T-Rex HD Onscreen C24Z16
min: 31 gem: 32.4 mediaan: 32 (1%) max: 34 fps
...
Intel UHD Graphics 600 -14%
AMD Radeon R5 M335 -7%
AMD Radeon R4 (Kaveri) 10%
...
GFXBench T-Rex HD Offscreen C24Z16 + GFXBench (DX / GLBenchmark) 2.7 - GFXBench T-Rex HD Offscreen C24Z16
min: 31 gem: 40.1 mediaan: 39 (0%) max: 49 fps
...
Intel HD Graphics (Cherry Trail) -24%
AMD Radeon R4 (Kaveri) -10%
Intel UHD Graphics 600 -7%
AMD Radeon R2 (Stoney Ridge) 6%
Intel UHD Graphics 605 7%
Intel HD Graphics (Broadwell) 17%
...
Apple M1 Max 32-Core GPU 5994%
LuxMark v2.0 64Bit - LuxMark v2.0 Room GPU
min: 31 gem: 46.9 mediaan: 34 (0%) max: 163 Samples/s
...
AMD Radeon R2 (Stoney Ridge) 2%
Intel HD Graphics (Cherry Trail) 25%
...
LuxMark v2.0 64Bit - LuxMark v2.0 Sala GPU
min: 50 gem: 79.4 mediaan: 66 (0%) max: 251 Samples/s
