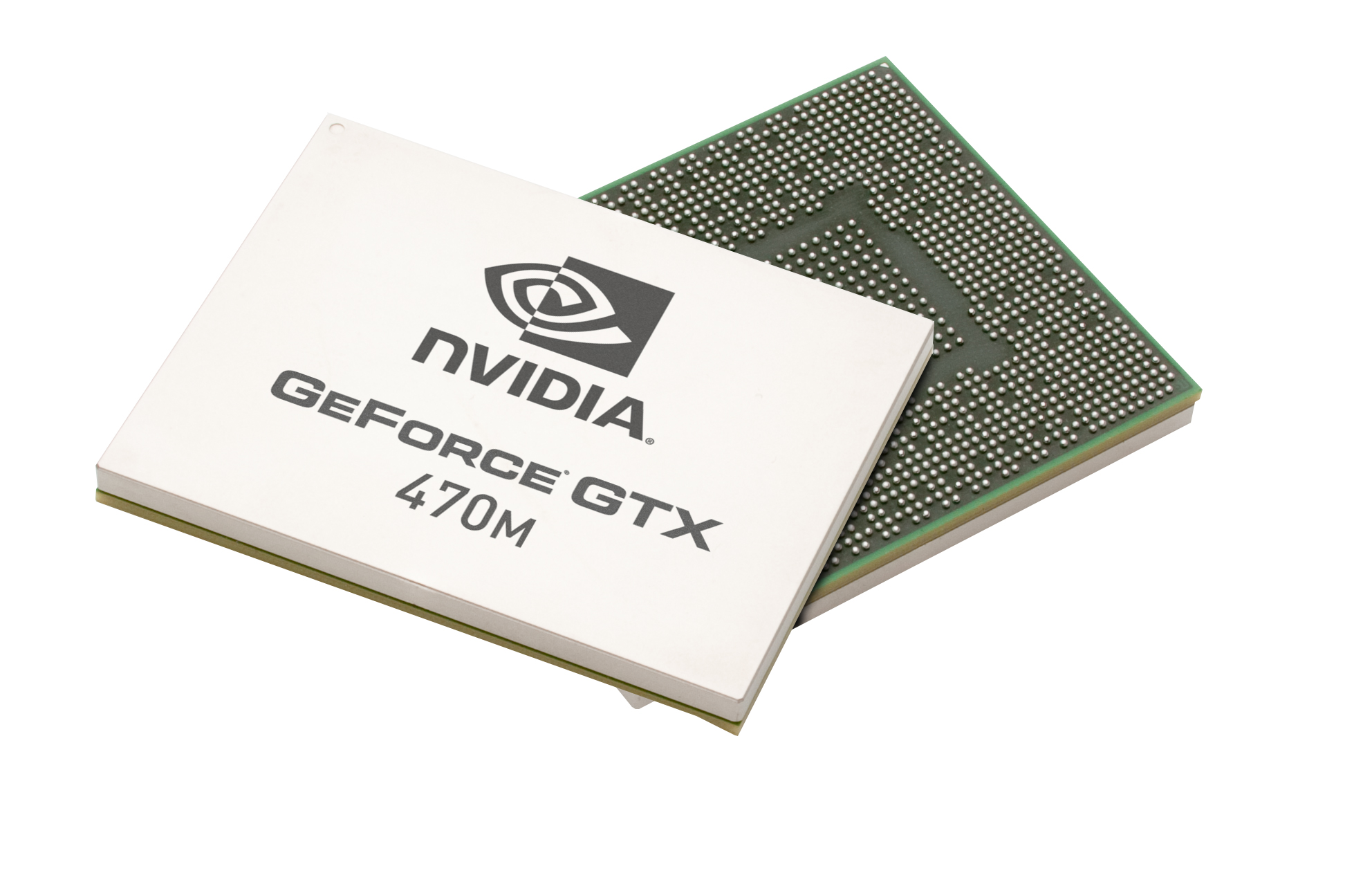

NVIDIA GeForce GTX 470M

NVIDIA GeForce GTX 470M

De NVIDIA GeForce GTX470M is een high-end laptop videokaart die in 2010 gepresenteerd werd. Hij is gebaseerd op de GF104 core, die gerelateerd is aan de Fermi architectuur. Hij ondersteund dus DirectX 11 en OpenGL 4.0. De snellere GeForce GTX 480M is al op de GF100 chip gebaseerd.

GF104 architectuur

De GF104 core van de GTX 470M is gerelateerd aan de GF100 core van de GeForce GTX 480M en heeft 352 shaders en een 192 Bit geheugen bus voor het gebruikte GDDR5 geheugen. De GTX 470M heeft echter maar 288 cores in plaats van 352. De architectuur van de GF104 is niet vergelijkbaar met de oude GT215 (GeForce GTS 350M) of G92b (GeForce GTX 285M) cores. In tegenstelling tot de GF100 zijn de GF104, GF106 en GF108 cores niet enkel ingekort maar ook nog noemenswaardig gewijzigd. In tegenstelling tot de GF100, die ontworpen werd voor professionele applicaties richten, richten deze kaarten zich meer naar de consumenten markt. Ze hebben meer shaders (3x16 in plaats van 2x16), meer texture units (8 in plaats van 4) en SFU's per streaming multi-processor (SM). Omdat er nog steeds maar twee warp schedulers (versus 3 shaders groups) zijn, gebruikt Nvidia nu superscalar execution om het hoger aantal shaders per SM efficiënter te gebruiken.

en.wikipedia.org/wiki/Superscalar

In theorie kunnen de shaders daardoor efficiënter gebruikt worden en verhogen de presaties per core. In het slechtste geval kunnen die echter ook dalen ten opzichte van de GF100 (en zijn voorgangers). De ECC geheugen bescherming, die belangrijk is voor professionele applicaties, werd volledig weggelaten en de FP§4 hardware ingekort (slechts 1/3 van de shaders ondersteunen FP64 en daardoor ook maar 1/12 van de FP32's prestaties). Hierdoor is de grote van de SM slechts met 25% toegenomen ondanks het hogere aantal shaders en grotere warp schedulers met superscalar dispatch mogelijkheden. Door de verschillende shader architecturenen de hogere kloksnelheden van de shader domain kan het aantal cores niet direct vergeleken worden met AMD cores uit de Radeon 5000 reeksen (zoals de HD 5850).

Gedetailleerde informatie over de GF104 architectuur (en daarmee ook de GF106 en GF108) kan gevonden worden op de pagina van het desktop GTX 460 artikel van Anandtech.

www.anandtech.com/show/3809/nvidias-geforce-gtx-460-the-200-king/2

Prestaties

Omdat de GeForce 470M gebruik maakt van een nieuwe architectuur, zijn de prestaties niet vergelijkbaar met oudere chips met een vergelijkbare core count. In contrast met de HD 5850, die gebruik kan maken van DDR3 geheugen, wordt de 192 bit geheugenbus uitsluitend gecombineert met GDDR5. Verder hebben Fermi chips ondersteuning voor verbeterde Tessellation prestaties dan de DX11 chips uit de Radeon HD 5000 reeks.
De prestaties van de GTX 470M liggen iets hoger dan de prestaties van de Mobility Radeon HD 5870. Alle moderne games (uitgezonderd Metro 2033 en Crysis) draaien vlot op de hoogst mogelijke detail instellingen.


Functionaliteiten

Een nieuwtje bij de GF104/107/108 chips is de ondersteuning van Bitstream HD Audio (Blu-Ray) output via HDMI. Net zoals de Radeon HD 5850 kan de GTX 470M Dolby True HD en DTS-HD bitstream-wise zonder kwaliteitsverlies naar een HiFi receiver verzenden.

De GTX470M heeft PureVideo HD technologie voor video decodering. De Video Processor 4 (VP4) ondersteund de feature set C, wat betekend dat de GPU in staat is om MPEG-1, MPEG-2, MPEG-4 Part 2 (MPEG-4ASP - namelijk DivX of Xvid), VC-1/WMV9 en H.264 (VLD, IDCT, Motion Compensation en Deblocking) te decoderen. De X500 tester kon de VC-1 geëncodeerde "Elephants Dream" film decoderen met een belasting van 3-6% op de CPU (volgens taakbeheer). De H.264 gecodeerde "Big Buck Bunny" video werd afgespeeld met 1-3% CPU belasting (beide 1080p video's).

Verder kan de GPU twee 1080p streams gelijktijdig decoderen (voor bijvoorbeeld Blu-Ray Picture-in-Picture).

Via CUDA, OpenCL en DirectCompute 2.1 ondersteund de GeForce GTX 470M diverse berekeningen om de CPU te ontlasten. Als voorbeeld, de stream processor kan een stuk sneller video's encoderen dan een snelle CPU. Verder kunnen physics berekeningen eveneens verricht worden door de GPU als die gebruik maakt van  PhysX (ondersteund door bijvoorbeeld Mafia 2 of Metro 2033). De GPU van de X500 draaide Fluidmark 3x sneller met zijn GPU dan met zijn CPU (36 versus 11 fps).

Volgens Nvidia is ondersteuning voor 3D Vision op de GTX videokaarten ook nieuw. Het maakt het mogelijk voor de laptop om 3D beelden (3D games, 3D Web Streaming, 3D foto's en 3D Blu-Rays) naar een ingebouwd scherm te sturen met 3D ondersteuning (of naar een externe 3D TV, indien de laptop fabrikant hier ondersteuning voor heeft).

Volgens de geruchten ligt het stroomverbruik van de GeForce 470M rond de 75 Watt (TDP, MXM board en geheugen), wat ongeveer even veel is als wat de Mobility Radeon HD 5870 verbruikt. Wanneer er geen belasting is op de videokaart, klokt deze zichzelf terug naar 50/100 MHz (chip/shader) in 2D modus en naar 200/400 MHz in 3D modus, om stroom te besparen. Verder ondersteund de 400M reeks Optimus om automatisch om te schakelen tussen de geïntegreerde videokaart van Intel en de Nvidia GPU. Laptop fabrikanten moeten dat echter wel implementeren en het kan niet geüpgrade worden. De Quadcores die vandaag de dag bestaan hebben geen geïntegreerde GPU, dus voorlopig moeten we ons nog niet verwachten aan veel Optimus designs met de GTX 470M in verwerkt, voor de lancering van Sandy Bridge in 2011.

De vergelijkbaar genaamde GeForce GTX 470 is gebaseerd op de GF100 chip en heeft 448 shader cores. Hij is daarmee significant sneller (de desktop GTX 460 is eveneens sneller dan de mobiele 470M).

FabrikantNVIDIA
GeForce GTX 400M Serie
GeForce GTX 485M SLI 768 @ 575 MHz256 bit @ 1500 MHz
GeForce GTX 470M SLI 576 @ 535 MHz192 bit @ 1250 MHz
GeForce GTX 480M SLI 704 @ 425 MHz256 bit @ 1200 MHz
GeForce GTX 460M SLI 384 @ 675 MHz192 bit @ 1250 MHz
GeForce GTX 485M 384 @ 575 MHz256 bit @ 1500 MHz
GeForce GTX 470M 288 @ 535 MHz192 bit @ 1250 MHz
GeForce GTX 480M 352 @ 425 MHz256 bit @ 1200 MHz
GeForce GTX 460M 192 @ 675 MHz192 bit @ 1250 MHz
CodenaamN11E-GT
ArchitectuurFermi
Pipelines288 - verenigd
Core-snelheid535 MHz
Shader-snelheid1070 MHz
Geheugensnelheid1250 MHz
Geheugenbusbreedte192 bit
GeheugentypeGDDR5
Gedeeld geheugennee
DirectXDirectX 11, Shader 5.0
technologie40 nm
Laptop Groottegroot
Aangekondigde datum01.11.2010

Benchmarks

3DMark 11 - Performance 1280x720
Maximum value not found for - , could not paint bar!
3DMark 11 - Performance GPU 1280x720
Maximum value not found for - , could not paint bar!
Maximum value not found for - , could not paint bar!
...
NVIDIA GeForce GTX 470M
Maximum value not found for - , could not paint bar!
...
Maximum value not found for - , could not paint bar!
0%
100%
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 03 - Standard 1024x768
min: 41399     gem: 41762.5     mediaan: 41762.5 (769%)     max: 42126 Points
3DMark 05 - Standard 1024x768
min: 22248     gem: 23057     mediaan: 23057 (718%)     max: 23866 Points
3DMark 06 Standard 1280x1024 +
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
Maximum value not found for - , could not paint bar!
SPECviewperf 11
Siemens NX 1920x1080 +
Tcvis 1920x1080 +
SolidWorks 1920x1080 +
Pro/ENGINEER 1920x1080 +
Maya 1920x1080 +
Lightwave 1920x1080 +
Ensight 1920x1080 +
Catia 1920x1080 +
Windows 7 Experience Index - Gaming graphics
min: 7.2     gem: 7.5     mediaan: 7.5 (144%)     max: 7.8 points
Windows 7 Experience Index - Graphics
min: 7.2     gem: 7.5     mediaan: 7.5 (127%)     max: 7.8 points
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
- Benchmarkresultaten voor deze videokaart
- Gemiddelde benchmarkresultaten voor deze videokaart
* Smaller numbers mean a higher performance

Game Benchmarks

De volgende benchmarks zijn afgeleid van onze laptop-testrapporten. De prestaties variëren afhankelijk van het gebruikte grafische geheugen, kloksnelheid, processor, systeeminstellingen, drivers en besturingssysteem. De resultaten zijn daarom niet noodzakelijk representatief voor alle laptops met deze GPU. Voor meer gedetailleerde informatie over de benchmarkresultaten, klik op het fps-aantal.

lage 800x600
84.6 fps  fps    + Vergelijk
gem. 1024x768
77.6 fps  fps    + Vergelijk
hoge 1360x768
77.2 fps  fps    + Vergelijk
ultra 1920x1080
62.1 64.1 fps ~ 63 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Fifa 11

Fifa 11

2010
lage 800x600
472.6  fps    + Vergelijk
gem. 1024x768
314.3  fps    + Vergelijk
hoge 1360x768
227.7  fps    + Vergelijk
ultra 1920x1080
150 150.9 ~ 150 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Mafia 2

Mafia 2

2010
lage 800x600
111.8  fps    + Vergelijk
gem. 1024x768
85  fps    + Vergelijk
hoge 1360x768
73.8  fps    + Vergelijk
ultra 1920x1080
43.9 46.1 54.1 ~ 48 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 1024x768
254.3 fps  fps    + Vergelijk
gem. 1360x768
92.9 fps  fps    + Vergelijk
hoge 1360x768
75.7 fps  fps    + Vergelijk
ultra 1920x1080
40.5 41.1 fps ~ 41 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 800x600
97.2 fps  fps    + Vergelijk
gem. 1360x768
65.7 fps  fps    + Vergelijk
hoge 1600x900
34.4 fps  fps    + Vergelijk
ultra 1920x1080
11.8 12.1 fps ~ 12 fps    + Vergelijk
» Met alle geteste laptops speelbaar met gem. instellingen.
lage 1024x768
126.3 fps  fps    + Vergelijk
gem. 1366x768
97.2 fps  fps    + Vergelijk
hoge 1366x768
70.7 fps  fps    + Vergelijk
ultra 1920x1080
36.6 37.5 fps ~ 37 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 800x600
213.7 fps  fps    + Vergelijk
gem. 1024x768
108.2 fps  fps    + Vergelijk
hoge 1366x768
87.8 fps  fps    + Vergelijk
ultra 1920x1080
56.8 58.2 fps ~ 58 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Risen

Risen

2009
lage 800x600
129.4 fps  fps    + Vergelijk
gem. 1024x768
83.6 fps  fps    + Vergelijk
hoge 1366x768
54.9 fps  fps    + Vergelijk
ultra 1920x1080
38 38.2 fps ~ 38 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Resident Evil 5

Resident Evil 5

2009
lage 800x600
155.8  fps    + Vergelijk
hoge 1360x768
98.9  fps    + Vergelijk
ultra 1920x1080
60.6  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Need for Speed Shift

Need for Speed Shift

2009
gem. 1024x768
109.6 fps  fps    + Vergelijk
hoge 1366x768
88.7 fps  fps    + Vergelijk
ultra 1920x1080
55.4 55.7 fps ~ 56 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Colin McRae: DIRT 2

Colin McRae: DIRT 2

2009
lage 800x600
167.1  fps    + Vergelijk
gem. 1024x768
143.9  fps    + Vergelijk
hoge 1360x768
96.5  fps    + Vergelijk
ultra 1920x1080
53.4 53.9 ~ 54 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Anno 1404

Anno 1404

2009
lage 1024x768
175.2  fps    + Vergelijk
ultra 1280x1024
66.3  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
F.E.A.R. 2

F.E.A.R. 2

2009
lage 800x600
192.2  fps    + Vergelijk
gem. 1024x768
131.7  fps    + Vergelijk
hoge 1280x1024
109.8  fps    + Vergelijk
ultra 1920x1080
58.2 58.2 ~ 58 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Left 4 Dead

Left 4 Dead

2008
lage 640x480
218.5  fps    + Vergelijk
hoge 1024x768
164.6  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
Far Cry 2

Far Cry 2

2008
lage 640x480
168  fps    + Vergelijk
hoge 1024x768
113.6  fps    + Vergelijk
ultra 1920x1080
50.6 50.6 ~ 51 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Call of Duty 4 - Modern Warfare

Call of Duty 4 - Modern Warfare

2007
lage 800x600
275  fps    + Vergelijk
gem. 1024x768
158.5  fps    + Vergelijk
hoge 1280x1024
105.7  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
Crysis - GPU Benchmark

Crysis - GPU Benchmark

2007
lage 1024x768
119.4  fps    + Vergelijk
gem. 1024x768
78.7  fps    + Vergelijk
hoge 1024x768
63.8  fps    + Vergelijk
ultra 1920x1080
16.3 16.6 ~ 16 fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
Crysis - CPU Benchmark

Crysis - CPU Benchmark

2007
lage 1024x768
141.1  fps    + Vergelijk
gem. 1024x768
81.3  fps    + Vergelijk
hoge 1024x768
61.4  fps    + Vergelijk
ultra 1920x1080
15.5 15.8 ~ 16 fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
Call of Juarez Benchmark

Call of Juarez Benchmark

2006
hoge 1024x768
78  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
Half Life 2 - Lost Coast Benchmark

Half Life 2 - Lost Coast Benchmark

2005
hoge 1024x768
235  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.

Voor meer games die mogelijk speelbaar zijn of voor een lijst van alle games en videokaarten, bezoek onze Gaming List

v1.11

Notebook-testrapporten met NVIDIA GeForce GTX 470M grafische kaart

Deviltech Fragbook DTX (P170HM): Intel Core i7-2630QM, 17.3", 4 kg
  Extern testrapport » Deviltech Fragbook DTX (P170HM)

One G90: Intel Core i7-2720QM, 17.3", 3.8 kg
  Extern testrapport » One G90
