ATI Mobility Radeon HD 5870 Crossfire

ATI Mobility Radeon HD 5870 Crossfire

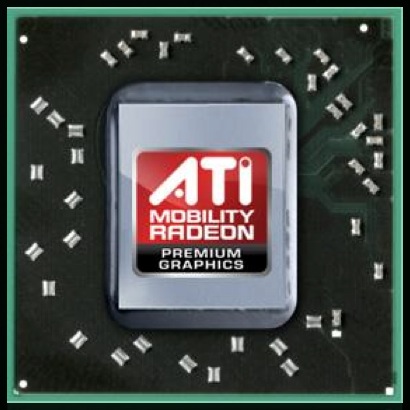

De Crossfire ATI Mobility Radeon HD 5870 (CF) of ATI Mobility Radeon HD5870 X2 is een high-end DirectX 11 videokaart voor laptops van AMD. Hij bestaat uit twee enkele Mobility Radeon HD5870 kaarten die in Crossfire geschakeld zijn (vergelijkbaar met Nvidia's SLI). De kaarten genereren elks om beurt een frame. Op moment van aankondiging (Jan 2010) is de 5870 CF met GDDR5 uitgerust en was het de snelste laptop videokaart beschikbaar. Technisch gezien is de chip gebaseerd op een desktop Radeon HD 5770 (RV840) met een lagere kloksnelheid.

Omdat elke kaart een andere frame genereert, kan de Crossfire oplossing last hebben van micro schokken rond de 20-30 fps, omdat het tijdsverschil tussen elke frame verschilt. Daardoor heeft de Crossfire HD 5870 hogere framerates nodig voor een vlotte gameplay.

De geheugen interface van de Mobility 5870 bestaat uit twee 64 bit brede controllers die gebruik maken van een 128 bit geheugen bus die tot 1024MB DDR3 of GDDR5 geheugen (512MB GDDR3) kan aanspreken. Als (G)DDR3 geheugen gebruikt wordt door de laptop fabrikant, zullen de prestaties merkbaar lager liggen.

De HD5870 CF heeft 2x800 MADD cores (ook wel Stream processors genoemd) die gegroepeerd zijn in 2x160 5-dimensionale groepen. De cores ondersteunen DirectX 11 functies vanuit de hardware zelf (Tessellation, OIT, Post-Processing, Shadows, HDR Texture Compression). Verder kunnen er op elke chip 16 ROPs, 40TMUs en 40 TAUs gevonden worden. Alles bij elkaar zorgen 2x1040 MIO transistoren voor een theoretische rekencapaciteit van 2x1,12 TFLOPS.

Volgens AMD, is de HD5000 reeks verbeterd op het gebied van algemeen gebruik (waar de HD4000 reeksen niet voor geoptimaliseerd waren). De prestaties van ATI Stream, OpenCL en DirectCompute 11 toepassingen liggen merkbaar hoger.

Vergeleken met de voorgaande generatie (in dit geval de Mobility Radeon HD 4870 X2), is de HD5870 ongeveer 20% sneller volgens AMD. Dit is enkel geldig voor een GDDR5 versie van de HD5870 (anders is de geheugenbus de bottleneck). De gaming prestaties van de CF oplossing is voldoende voor om huidige games (2009-2010) op hoge resolutie en detail instellingen (meestal met AA ingeschakeld) te spelen. Vergeleken met een GeForce GTX 285M SLI is de 5870 CF sneller (hoewel de SLI ondersteuning van SLI gekend is iets sneller te zijn).

De Mobility Radeon HD5000 reeks ondersteund een verbeterde video processor (UVD2) om te HD video’s te decoderen met de videokaart. De nieuwe versie is in staat om twee HD streams tegelijkertijd te decoderen (bijvoorbeeld voor Blu-Ray Picture-In-Picture) als de videokaart genoeg videobandbreedte (enkel GDDR5 versies). Sinds de Flash 10.1 Beta versie kan hij ook Flash HD video’s decoderen (zoals YouTube).

Een speciale functionaliteit van de HD5000 reeks is de mogelijkheid om HD audio formaten zoals Dolby True HD of DTS HD Master Audio te gebruiken tot 8 kanalen en 192 kHz / 24 Bit via HDMI 1.3a.

Zoals de desktop HD500 reeks ondersteund ook de Mobility HD 5870 EyeFinity om tot 6 schermen te verbinden met de videokaart. Uiteraard hangt dit nog af hoeveel uitgangen de laptopfabrikant op de laptop plaatst (en hoe ze bekabeld zijn). De meeste laptops zullen drie schermen tegelijkertijd ondersteunen (intern en twee externe).

Door het hoge stroomverbruik van de Mobility Radeon HD 5870 CF, is hij enkel geschikt voor grote laptops met een goede (en mogelijk luidruchtige) koeling. Volgens AMD is de prestatie per watt verhouding (zelfde stroomverbruik, betere prestaties) en het stroomverbruik in onbelaste toestant verbeterd (dankzij Memory Clock Scaling en Clock Gating). Verder heeft de chip ondersteuning voor PowerXpress (met AMD chipset) en Switchable Graphics (Intel) om te switchen tussen de dedicated en chipset / CPU videokaart (met verbeterde omschakeltijden).

Vergeleken met desktop videokaarten, presteerd de Mobility Radeon HD 5870 CF tussen een Radeon HD 5750 en 5770 in Crossfire modus in, volgens de specificaties (shader count van de 5770, kloksnelheid van de 5750).

FabrikantATI
Mobility Radeon HD 5800 Serie
Mobility Radeon HD 5870 Crossfire 1600 @ 700 MHz128 bit @ 1000 MHz
Mobility Radeon HD 5870 800 @ 700 MHz128 bit @ 1000 MHz
Mobility Radeon HD 5850 800 @ 625 MHz128 bit @ 2000 MHz
Mobility Radeon HD 5830 800 @ 500 MHz128 bit @ 800 MHz
CodenaamBroadway-XT
ArchitectuurTerascale 2
Pipelines1600 - verenigd
Core-snelheid700 MHz
Geheugensnelheid1000 MHz
Geheugenbusbreedte128 bit
GeheugentypeDDR3, GDDR3, GDDR5
Max. hoeveelheid geheugen2x1024 MB
Gedeeld geheugennee
DirectXDirectX 11, Shader 5.0
technologie40 nm
FaciliteitenEyefinity (up to 6 displays), HD Audio (Dolby True HD, DTS HD), HDMI 1.3a, Avivo HD (UVD2.2)
Laptop Groottegroot
Aangekondigde datum07.01.2010
Informatie2x1.12 TFLOPS

Benchmarks

3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 03 - Standard 1024x768
63595 Points (33%)
3DMark 05 - Standard 1024x768
19079 Points (41%)
3DMark 06 Standard 1280x1024 +
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
42.5 fps (19%)
SPECviewperf 11
Siemens NX 1920x1080 +
Tcvis 1920x1080 +
SolidWorks 1920x1080 +
Pro/ENGINEER 1920x1080 +
Maya 1920x1080 +
Lightwave 1920x1080 +
Ensight 1920x1080 +
Catia 1920x1080 +
Windows 7 Experience Index - Gaming graphics
7.2 points (91%)
Windows 7 Experience Index - Graphics
7.2 points (91%)
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
- Benchmarkresultaten voor deze videokaart
- Gemiddelde benchmarkresultaten voor deze videokaart
* Smaller numbers mean a higher performance

Game Benchmarks

De volgende benchmarks zijn afgeleid van onze laptop-testrapporten. De prestaties variëren afhankelijk van het gebruikte grafische geheugen, kloksnelheid, processor, systeeminstellingen, drivers en besturingssysteem. De resultaten zijn daarom niet noodzakelijk representatief voor alle laptops met deze GPU. Voor meer gedetailleerde informatie over de benchmarkresultaten, klik op het fps-aantal.

Fifa 11

Fifa 11

2010
lage 800x600
250.4  fps    + Vergelijk
gem. 1024x768
167.3  fps    + Vergelijk
hoge 1360x768
83.9  fps    + Vergelijk
ultra 1920x1080
58.7  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Mafia 2

Mafia 2

2010
lage 800x600
56.7  fps    + Vergelijk
gem. 1024x768
56.6  fps    + Vergelijk
hoge 1360x768
56.9  fps    + Vergelijk
ultra 1920x1080
56.8  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 1024x768
158.8  fps    + Vergelijk
gem. 1360x768
57.9  fps    + Vergelijk
hoge 1360x768
57.9  fps    + Vergelijk
ultra 1920x1080
51.2  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 800x600
87.5 fps  fps    + Vergelijk
gem. 1360x768
79.9 fps  fps    + Vergelijk
hoge 1600x900
52.7 fps  fps    + Vergelijk
ultra 1920x1080
18 fps  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1024x768
113.9 fps  fps    + Vergelijk
gem. 1366x768
103.9 fps  fps    + Vergelijk
hoge 1366x768
96.8 fps  fps    + Vergelijk
ultra 1920x1080
57.7 fps  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 800x600
163.3 fps  fps    + Vergelijk
gem. 1024x768
97.3 fps  fps    + Vergelijk
hoge 1366x768
95.4 fps
