NVIDIA GeForce GTX 560M

NVIDIA GeForce GTX 560M

De NVDIDIA GeForce GTX 560M is een high-end laptop grafische kaart die op Computex 2011 aangekondigd is. Deze is gebaseerd op de nieuwe GF116 core, die gebaseerd is op de Fermi architectuur (geoptimaliseerde versie van de GTX 460M). Er is dan ook ondersteuning voor DirectX 11 en OpenGL 4.0. Vergeleken met zijn voorganger, de GeForce GTX 460M, biedt de 560M hogere kloksnelheden en een geoptimaliseerde chip.

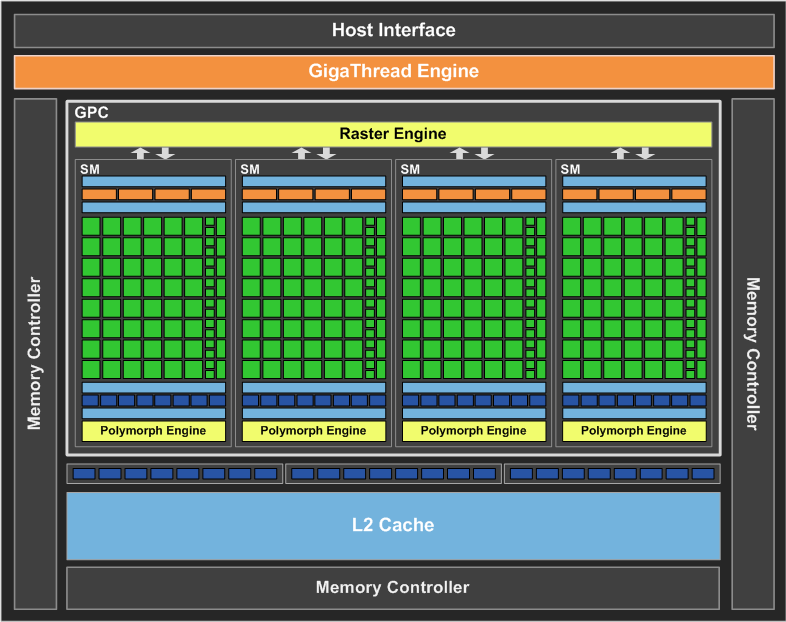

De GF116 core is in feite een geoptimaliseerde GF106 core met dezelfde eigenschappen. De chip biedt 192 shaders en een 192-bit geheugenbus voor GDDR5. Meer details over de GF106 architectuur kan gevonden worden in het GeForce GTX 460M artikel.

De prestaties van de GeForce GTX 560M zijn vergelijkbaar met de oudere GeForce GTX 480M. In onze tests (zie benchmarks hieronder), is de GTX 560M gemiddeld 13% sneller dan de oudere GTX 460M. Alleen veeleisende games zoals Crysis 1/2, Dirt 3 en Metro 2033 zijn niet vloeiend speelbaar op de hoogste detailinstellingen, Full HD resolutie en anti-aliasing. Alle andere huidige en oudere games kunnen op maximale instellingen gespeeld worden. Kijk onderaan deze pagina voor gedetailleerde game benchmarks van vele courante games.

Net als de GeForce GTX 460M ondersteund de GTX 560M Bitstream HD Audio (Blu-ray) output via HDMI. Dat betekend dat net als de Radeon HD 5850, de GTX 560M Dolby True HD of DTS-HD bitstream zonder kwaliteitsverlies naar een HiFi versterker kan versturen.

De GTX 560M biedt PureVideo HD technologie voor video decodering. De geïntegreerde Video Processor 4 (VP4) heeft featureset C en hierdoor kan de GPU volledig MPEG-1, MPEG-2, MPEG-4 Part 2 (MPEG-4 ASP - bij. DivX of Xvid), VC-1/WMV9 en H.264 (VLD, IDCT, Motion Compensation en Deblocking) decoderen. Het X500 testmodel kon de VC-1 gecodeerde Elephants Dream video afspelen met een CPU belasting van 3-6% (volgens taakbeheer). De H.264 gecodeerde Big Buck Bunny video werd afgespeeld met 1-3% CPU belasting. Beide zijn 1080p video's.

Verder kan de GPU twee 1080p streams tegelijkertijd decoderen (bijvoorbeeld voor Blu-ray Picture-in-picture).

Middels CUDA, OpenCL en DirectCompute 2.1 kan de GeForce GTX 560M helpen bij algemene berekeningen. Zo kunnen de streamprocessoren bijvoorbeeld aanzienlijk sneller video's encoderen dan een high-end CPU dat kan.

3D Vision maakt het de laptop mogelijk 3D content (3D games, 3D webstreams, 3D afbeeldingen, 3D Blu-ray) weer te geven op een ingebouwd 3D-ready beeldscherm of een externe 3D-ready tv (ondersteuning door laptopfabrikant vereist).

Het stroomverbruik van de GeForce GTX 560M is ongeveer 75 watt (TDP inclusief MXM-module en geheugen), wat vergelijkbaar is met de Mobility Radeon HD 5850/5870. Zonder belasting zijn de chips in 2D en 3D op respectievelijk 50/100 MHz (core/shader) en 200/400 MHz (core/shader) geklokt om energie te besparen. Verder ondersteund de 500M serie Optimus voor het automatisch schakelen van en naar de geïntegreerde grafische kaart van Intel. De laptopfabrikant dient dat echter wel te implementeren en dit kan later niet toegevoegd worden.

De gelijknamige desktop GeForce GTX 560 Ti is gebaseerd op de GF114 chip en biedt meer shader cores en significant hogere prestaties. De GTX 550 Ti is net als de GTX 560M gebaseerd op de GF116, maar heeft een hogere kloksnelheid. De prestaties zijn dan ook vergelijkbaar met de oudere desktop GeForce GTS 450.

FabrikantNVIDIA
GeForce GTX 500M Serie
GeForce GTX 580M SLI 768 @ 0.62 GHz256 bit @ 1500 MHz
GeForce GTX 560M SLI 384 @ 0.78 GHz192 bit @ 1250 MHz
GeForce GTX 580M 384 @ 0.62 GHz256 bit @ 1500 MHz
GeForce GTX 570M 336 @ 0.58 GHz192 bit @ 1150 MHz
GeForce GTX 560M 192 @ 0.78 GHz192 bit @ 1250 MHz
CodenaamN12E-GS
ArchitectuurFermi
Pipelines192 - verenigd
Core-snelheid775 MHz
Shader-snelheid1550 MHz
Geheugensnelheid1250 MHz
Geheugenbusbreedte192 bit
GeheugentypeGDDR5
Max. hoeveelheid geheugen1536 MB
Gedeeld geheugennee
DirectXDirectX 11, Shader 5.0
Aantal Transistoren1170 miljoen
technologie40 nm
FaciliteitenCUDA, PhysX, PureVideo HD VP4
Laptop Groottegroot
Aangekondigde datum30.05.2011

Benchmarks

3DMark 11 - 3DM11 Performance Score
min: 1924     gem: 2052     mediaan: 2031 (5%)     max: 2255 Points
3DMark 11 - 3DM11 Performance GPU
min: 1777     gem: 1843     mediaan: 1820 (3%)     max: 2009 Points
AMD Radeon HD 6250 -91%
...
AMD Radeon R5 M335 -3%
Intel UHD Graphics G7 (Lakefield GT2 64 EU) -3%
AMD Radeon R7 (Carrizo) -3%
NVIDIA GeForce 920MX -1%
NVIDIA GeForce GTX 560M
AMD Radeon R7 M260 3%
AMD Radeon R7 M260X 3%
Qualcomm Adreno 685 5%
...
AMD Radeon RX 6800M 2163%
0%
100%
3DMark Vantage
3DM Vant. Perf. total +
3DMark Vantage - 3DM Vant. Perf. total
min: 8223     gem: 9230     mediaan: 9300 (9%)     max: 10013 Points
3DM Vant. Perf. GPU no PhysX +
3DMark Vantage - 3DM Vant. Perf. GPU no PhysX
min: 7802     gem: 7999     mediaan: 8003.5 (7%)     max: 8096 Points
3DMark 03 - 3DMark 03 - Standard
min: 37816     gem: 38532     mediaan: 38157 (20%)     max: 40369 Points
3DMark 05 - 3DMark 05 - Standard
min: 21436     gem: 22649     mediaan: 22198 (32%)     max: 24374 Points
3DMark 06 3DMark 06 - Score Unknown Settings +
3DMark 06
16591 punten (31%)
3DMark 06 - Standard 1280x1024 +
3DMark 06
min: 13838     gem: 15141     mediaan: 15327 (28%)     max: 15844 Points
Unigine Heaven 2.1 - Heaven 2.1 high
min: 26.9     gem: 27.6     mediaan: 27.5 (5%)     max: 29.3 fps
...
NVIDIA GeForce GTX 460M -13%
AMD Radeon RX Vega 8 (Ryzen 2000/3000) -9%
Intel HD Graphics 630 -4%
NVIDIA GeForce GTX 560M
AMD Radeon R9 M375 1%
NVIDIA GeForce 920MX 1%
NVIDIA Quadro K620M 5%
AMD Radeon RX Vega 10 7%
...
0%
100%
SPECviewperf 11
specvp11 snx-01 +
SPECviewperf 11 - specvp11 snx-01
min: 2.32     gem: 2.3     mediaan: 2.3 (2%)     max: 2.34 fps
specvp11 tcvis-02 +
SPECviewperf 11 - specvp11 tcvis-02
min: 0.81     gem: 0.8     mediaan: 0.8 (1%)     max: 0.82 fps
specvp11 sw-02 +
SPECviewperf 11 - specvp11 sw-02
min: 5.9     gem: 6     mediaan: 6 (7%)     max: 6.03 fps
specvp11 proe-05 +
SPECviewperf 11 - specvp11 proe-05
min: 1.05     gem: 1.1     mediaan: 1.1 (4%)     max: 1.06 fps
specvp11 maya-03 +
SPECviewperf 11 - specvp11 maya-03
min: 6.47     gem: 7.3     mediaan: 7.2 (5%)     max: 8.17 fps
specvp11 lightwave-01 +
SPECviewperf 11 - specvp11 lightwave-01
min: 8.96     gem: 9.3     mediaan: 9.2 (10%)     max: 9.71 fps
specvp11 ensight-04 +
SPECviewperf 11 - specvp11 ensight-04
min: 19     gem: 19.2     mediaan: 19.4 (9%)     max: 19.38 fps
specvp11 catia-03 +
SPECviewperf 11 - specvp11 catia-03
min: 4.86     gem: 5     mediaan: 4.9 (6%)     max: 5.29 fps
Windows 7 Experience Index - Win7 Gaming graphics
min: 7.1     gem: 7.2     mediaan: 7.2 (91%)     max: 7.2 Points
Windows 7 Experience Index - Win7 Graphics
min: 5.7     gem: 6.9     mediaan: 7.2 (91%)     max: 7.2 Points
Cinebench R10 Cinebench R10 Shading (32bit) +
Cinebench R10 - Cinebench R10 Shading (32bit)
min: 4971     gem: 5457     mediaan: 5407 (26%)     max: 6028 punten
Cinebench R11.5 Cinebench R11.5 OpenGL 64 Bit +
Cinebench R11.5 - Cinebench R11.5 OpenGL 64 Bit
min: 37.6     gem: 40.8     mediaan: 40 (17%)     max: 45.18 fps
- Benchmarkresultaten voor deze videokaart
- Gemiddelde benchmarkresultaten voor deze videokaart
* Smaller numbers mean a higher performance

Game Benchmarks

De volgende benchmarks zijn afgeleid van onze laptop-testrapporten. De prestaties variëren afhankelijk van het gebruikte grafische geheugen, kloksnelheid, processor, systeeminstellingen, drivers en besturingssysteem. De resultaten zijn daarom niet noodzakelijk representatief voor alle laptops met deze GPU. Voor meer gedetailleerde informatie over de benchmarkresultaten, klik op het fps-aantal.

lage 1024x768
62.1  fps    + Vergelijk
gem. 1366x768
58.4  fps    + Vergelijk
hoge 1366x768
18.8  fps    + Vergelijk
ultra 1920x1080
15  fps    + Vergelijk
» Met alle geteste laptops speelbaar met gem. instellingen.
lage 1024x768
67.8  fps    + Vergelijk
gem. 1366x768
63  fps    + Vergelijk
hoge 1366x768
60.5  fps    + Vergelijk
ultra 1920x1080
23  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1024x768
172.3  fps    + Vergelijk
gem. 1366x768
99.9  fps    + Vergelijk
hoge 1366x768
61.3  fps    + Vergelijk
ultra 1920x1080
44.2  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 1024x768
69.9  fps    + Vergelijk
gem. 1366x768
45.6  fps    + Vergelijk
hoge 1366x768
37.9  fps    + Vergelijk
ultra 1920x1080
17.5  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1280x720
60  fps    + Vergelijk
hoge 1366x768
59.8  fps    + Vergelijk
ultra 1920x1080
44  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Alan Wake

Alan Wake

2012
lage 1024x768
64.9  fps    + Vergelijk
gem. 1366x768
42.2  fps    + Vergelijk
ultra 1920x1080
16.2  fps    + Vergelijk
» Met alle geteste laptops speelbaar met gem. instellingen.
Star Wars: The Old Republic

Star Wars: The Old Republic

2011
Anno 2070

Anno 2070

2011
lage 1024x768
156.3  fps    + Vergelijk
gem. 1366x768
65.7  fps    + Vergelijk
hoge 1366x768
41.2  fps    + Vergelijk
ultra 1920x1080
20.1  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1280x720
59  fps    + Vergelijk
gem. 1366x768
55.4  fps    + Vergelijk
hoge 1366x768
40.8  fps    + Vergelijk
ultra 1920x1080
21.3  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1024x768
208.6  fps    + Vergelijk
gem. 1366x768
111.3  fps    + Vergelijk
hoge 1366x768
72.1  fps    + Vergelijk
ultra 1920x1080
44.5  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 1024x768
72 fps 74.5 ~ 73 fps    + Vergelijk
gem. 1366x768
48.3 fps 49.3 ~ 49 fps    + Vergelijk
hoge 1366x768
37 fps 37.9 ~ 37 fps    + Vergelijk
ultra 1920x1080
15.5 fps 19.2 ~ 17 fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1024x768
129  fps    + Vergelijk
gem. 1366x768
111  fps    + Vergelijk
hoge 1366x768
51  fps    + Vergelijk
ultra 1920x1080
21  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
Fifa 12

Fifa 12

2011
lage 800x600
402.3 fps  fps    + Vergelijk
gem. 1024x768
282.6 fps  fps    + Vergelijk
hoge 1360x768
208.3 fps 218.2 220.1 fps ~ 216 fps    + Vergelijk
ultra 1920x1080
140.8 fps 143.7 fps
