ATI Mobility Radeon HD 5870

ATI Mobility Radeon HD 5870

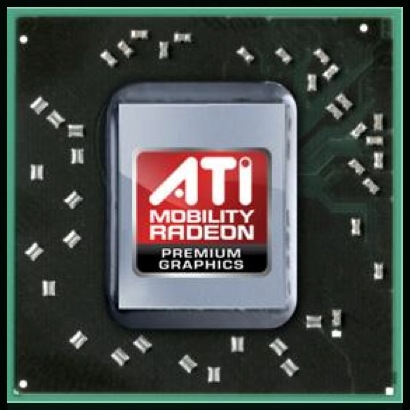

De ATI Mobility Radeon HD 5870 is een high-end DirectX 11 videokaart voor laptops van AMD. Op het moment van aankondigen (Jan 2010) zou de 5870 in combinatie met GDDR5 geheugen de snelste laptop GPU (buiten SLI / CF) zijn. Technisch gezien is de chip gebaseerd op de desktop Radeon HD 5770 (RV840) met een lagere kloksnelheid.

De geheugen interface van de Mobility Radeon 5870 bestaat uit twee 64 bit brede controllers die samen tot een enkele 128 bit geheugen bus leiden die tot 1024 MB DDR3 of GDDR5 geheugen kunnen aanspreken. Wanneer (G)DDR3 gebruikt wordt, worden de prestaties merkbaar lager.

De HD5870 ondersteund 800 MADD cores (zogenaamde Stream Processors) die gegroepeerd zitten in 160 5-dimensionale groepen. De cores ondersteunen DirectX11 functies in hardware (Tessellation, OIT, Post-Processing, Shadows, HDR Texture Compression). Verder zitten er 16 ROP’s, 40 TMU’s en 40 TAU’s op de chip. De 1040 Mio transistors maken (theoretisch) een rekencapaciteit van 1,12 TFLOPS mogelijk.

Volgens AMD, is de HD5000 reeks verbeterd op het gebied van algemeen gebruik (waar de HD4000 reeksen niet voor geoptimaliseerd waren). De prestaties van ATI Stream, OpenCL en DirectCompute 11 toepassingen liggen merkbaar hoger.

In vergelijking met eerdere generaties (in dit geval met de Mobility Radeon HD 4870), is de HD5870 ongeveer 20% sneller (volgens AMD). Dit geldt enkel voor de GDDR5 versie van de HD5870 (anders is het geheugen de bottleneck). De gaming prestaties van de GPU zouden moeten volstaan voor alle huidige games (2009-2010) op hoge resolutie en hoge details. Met 4x Anti-Aliasing zouden de volgende games vlot moeten draaien op 1920x1200: Left4Dead, UT3, Devil May Cry 4, Far Cry 2, ET: Quake Wars, en Wolfenstein MP (meer dan 30 fps volgens de AMD slides, zie verder). Vergeleken met de vorige top mobiele kaart, de nVidia GeForce GTX 280M, is de HD5870 sneller. De prestatie evaluatie slides zijn terug te vinden aan het einde van deze pagina.

De Mobility Radeon HD5000 reeks ondersteund een verbeterde video processor (UVD2) om te HD video’s te decoderen met de videokaart. De nieuwe versie is in staat om twee HD streams tegelijkertijd te decoderen (bijvoorbeeld voor Blu-Ray Picture-In-Picture) als de videokaart genoeg videobandbreedte (enkel GDDR5 versies?). Sinds de Flash 10.1 Beta versie kan hij ook Flash HD video’s decoderen (zoals YouTube).

Een speciale functionaliteit van de HD5000 reeks is de mogelijkheid om HD audio formaten zoals Dolby True HD of DTS HD Master Audio te gebruiken tot 8 kanalen en 192 kHz / 24 Bit via HDMI 1.3a.

Zoals de desktop HD500 reeks ondersteund ook de Mobility HD 5870 EyeFinity om tot 6 schermen te verbinden met de videokaart. Uiteraard hangt dit nog af hoeveel uitgangen de laptopfabrikant op de laptop plaatst (en hoe ze bekabeld zijn). De meeste laptops zullen drie schermen tegelijkertijd ondersteunen (intern en twee externe).

Door het hoge energieverbruik van de Mobility Radeon HD5870 is enkel geschikt met goede (en waarschijnlijk lawaaierige) koeling. Volgens AMD is de prestaties per watt verhouding verbeterd (zelfde stroomverbruik, betere prestaties) en is het verbruik onbelast naar beneden gedrongen (dankzij Memory Clock Scaling en Clock Gating). Verder ondersteund de chip PowerXpress (met AMD chipset) en Switchable Graphics (Intel) om tussen de dedicated videokaart en onboard chipset / CPU videokaart te wisselen (met verbeterde omschakeltijd).

Vergeleken met desktop videokaarten, liggen de prestaties van de Mobility Radeon HD 5870 tussen die van een Radeon HD 5750 en 5770 volgens de specificaties (shader count van 5770, kloksnelheid van 5750).

FabrikantATI
Mobility Radeon HD 5800 Serie
Mobility Radeon HD 5870 Crossfire 1600 @ 700 MHz128 bit @ 1000 MHz
Mobility Radeon HD 5870 800 @ 700 MHz128 bit @ 1000 MHz
Mobility Radeon HD 5850 800 @ 625 MHz128 bit @ 2000 MHz
Mobility Radeon HD 5830 800 @ 500 MHz128 bit @ 800 MHz
CodenaamBroadway-XT
ArchitectuurTerascale 2
Pipelines800 - verenigd
Core-snelheid700 MHz
Geheugensnelheid1000 MHz
Geheugenbusbreedte128 bit
GeheugentypeDDR3, GDDR3, GDDR5
Max. hoeveelheid geheugen1024 MB
Gedeeld geheugennee
DirectXDirectX 11, Shader 5.0
technologie40 nm
FaciliteitenEyefinity (up to 6 displays with DisplayPorts), HD Audio (Dolby True HD, DTS HD), HDMI 1.3a, Avivo HD (UVD2.2)
Laptop Groottegroot
Aangekondigde datum07.01.2010
Informatie1.12 TFLOPS

Benchmarks

3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 2001SE - Standard 1024x768
min: 36342     gem: 37966.7     mediaan: 36969 (38%)     max: 40589 Points
3DMark 03 - Standard 1024x768
min: 37780     gem: 38524.4     mediaan: 38290 (20%)     max: 39415 Points
3DMark 05 - Standard 1024x768
min: 17224     gem: 18043.9     mediaan: 18052 (34%)     max: 18983 Points
3DMark 06 Standard 1280x1024 +
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
24 fps (11%)
Windows 7 Experience Index - Gaming graphics
min: 6     gem: 7     mediaan: 7 (100%)     max: 7 points
Windows 7 Experience Index - Graphics
min: 6     gem: 7     mediaan: 7 (100%)     max: 7 points
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
- Benchmarkresultaten voor deze videokaart
- Gemiddelde benchmarkresultaten voor deze videokaart
* Smaller numbers mean a higher performance

Game Benchmarks

De volgende benchmarks zijn afgeleid van onze laptop-testrapporten. De prestaties variëren afhankelijk van het gebruikte grafische geheugen, kloksnelheid, processor, systeeminstellingen, drivers en besturingssysteem. De resultaten zijn daarom niet noodzakelijk representatief voor alle laptops met deze GPU. Voor meer gedetailleerde informatie over de benchmarkresultaten, klik op het fps-aantal.

Fifa 11

Fifa 11

2010
lage 800x600
264 264.3 ~ 264 fps    + Vergelijk
gem. 1024x768
156 181.6 ~ 169 fps    + Vergelijk
hoge 1360x768
126.8 130 ~ 128 fps    + Vergelijk
ultra 1920x1080
90.3  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Mafia 2

Mafia 2

2010
lage 800x600
68.9  fps    + Vergelijk
gem. 1024x768
65.7  fps    + Vergelijk
hoge 1360x768
60.7  fps    + Vergelijk
ultra 1920x1080
41.1  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 1024x768
166 166 170 ~ 167 fps    + Vergelijk
gem. 1360x768
61.8 63 66 ~ 64 fps    + Vergelijk
hoge 1360x768
56 56 58 ~ 57 fps    + Vergelijk
ultra 1920x1080
37.2 45 ~ 41 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lage 800x600
85.3  fps    + Vergelijk
gem. 1360x768
53.5  fps    + Vergelijk
hoge 1600x900
30.5  fps    + Vergelijk
ultra 1920x1080
10.9  fps    + Vergelijk
» Met alle geteste laptops speelbaar met gem. instellingen.
lage 1024x768
104.2 fps  fps    + Vergelijk
gem. 1366x768
80.5  fps    + Vergelijk
hoge 1366x768
58.6  fps    + Vergelijk
ultra 1920x1080
30.9 fps 32.7 fps 33.1 ~ 32 fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 800x600
161 fps  fps    + Vergelijk
gem. 1024x768
78 fps 78.2 fps 79.7 ~ 79 fps    + Vergelijk
hoge 1366x768
66.3  fps    + Vergelijk
ultra 1920x1080
48.7 fps 50.7 51.1 fps ~ 50 fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Risen

Risen

2009
lage 800x600
108.8  fps    + Vergelijk
gem. 1024x768
56.2 59.5 ~ 58 fps    + Vergelijk
hoge 1366x768
40.9  fps    + Vergelijk
ultra 1920x1080
31.6  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
Resident Evil 5

Resident Evil 5

2009
lage 800x600
97.9  fps    + Vergelijk
