NVIDIA GeForce GTX 680M

NVIDIA GeForce GTX 680M

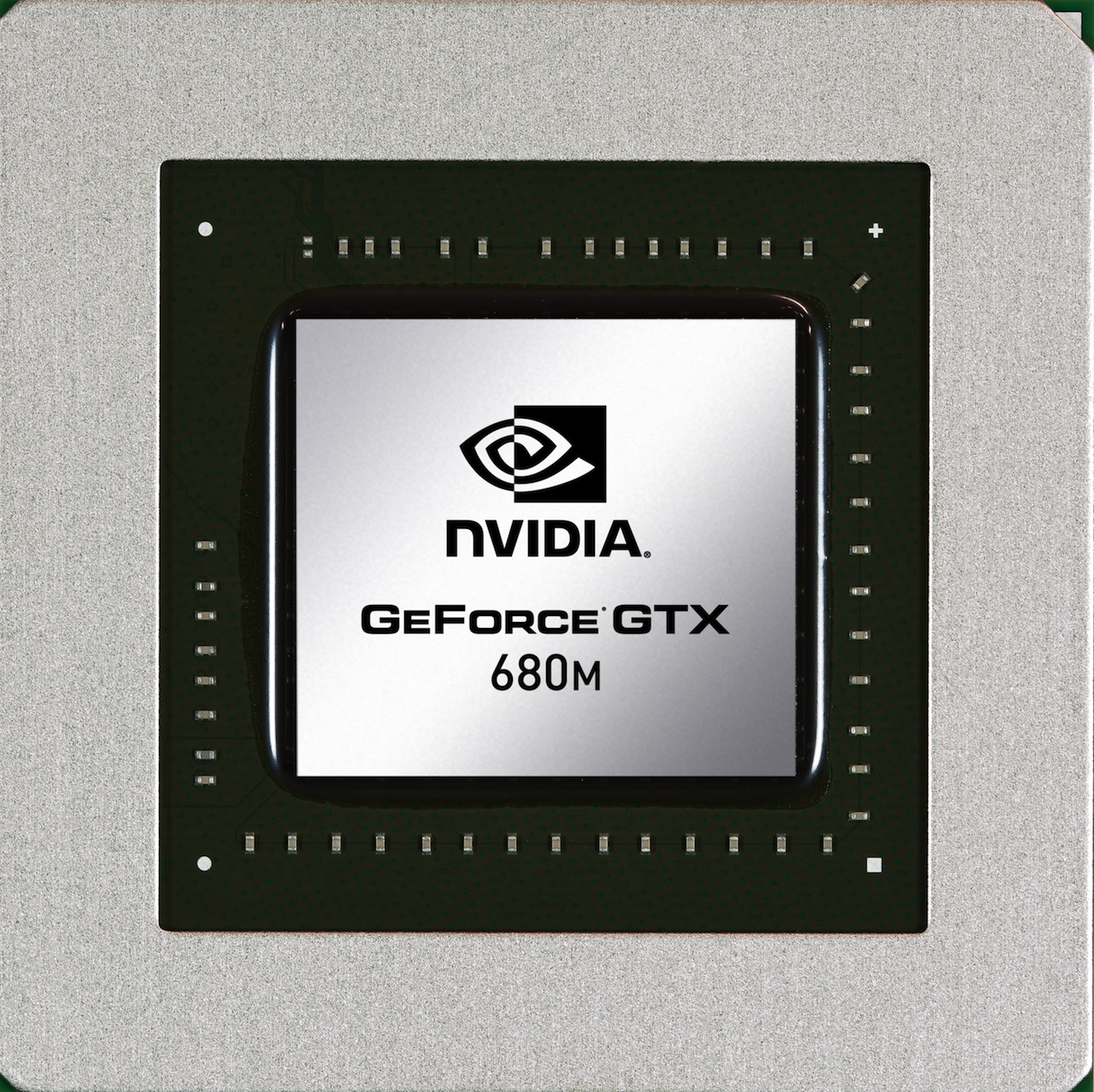

De NVIDIA GeForce GTX 680M SLI is een high-end DirectX 11.1-ompatible grafische kaart voor laptops bestaande uit twee GeForce GTX 680M kaarten. Elke kaart heeft een 28nm GK104 core gebaseerd op de Kepler architectuur. Vergeleken met de desktop GeForce GTX 670 heeft de GTX 680M ook 1344 CUDE cores maar de mobiele variant werkt op lagere core en geheugen kloksnelheden (720/1800MHz vs 915-980/3004MHz). De klokken voor de SLI setup zijn identiek.

Architectuur

De Kepler architectuur is de opvolger van de Fermi architectuur die voor het eerst voorkwam in laptops bij de GeForce 400M serie. De GK104 Kepler core biedt acht shader blokken, zogenoemd SMX, die op dezelfde snelheid geklokt zijn als de centrale core. Hoewel er meer shader cores beschikbaar zijn in de Kepler architectuur als in het Fermi ontwerp wordt er verwacht dat de Kepler shaders minstens twee keer efficiënt zullen zijn. Echter, door het ontbreken van een hete klok van het shader domein zijn twee shaders van een Kepler chip even snel als een shader van een Fermi chip (omdat de laatste twee keer zo snel geklokt is).

De mobiele Kepler serie ondersteunt nu ook PCIe 3.0 en er is een optionele Turbo modus die de Nvidia kaart theoretisch tot 15 procent kan overklokken, als het koelingssysteem dat toelaat. De implementatie van deze boost gaat via de BIOS maar is uiteindelijk afhankelijk van de fabrikant van de laptop.

Prestaties

De grafische prestaties van de GeForce GTX 260M SLI zitten op hetzelfde niveau als de Radeon HD 7970M Crossfire, wat beide de snelste oplossing van de zomer van 2012 maakt. Benchmarks van Eurocom (zie onder) gebruikmakend van 3DMark 11 en Vantage zijn vergelijkbaar met zonder 7970M CF resultaten (-3% / +3%). De GPU's hebben genoeg kracht om de games van 2012 vloeiend te laten draaien op een Full HD resolutie met maximale grafische instellingen en antialiasing. Zelfs extreem veeleisende titels als Me3tro 2033, Alane Wake of Risen 2 zijn speelbaar op de hoogste instellingen.

Features

Een van de verbeterpunten is ondersteuning voor 4 actieve schermen. Daarnaast kunnen nu ook hoge resolutie monitors tot 3840x2160 pixels aangesloten worden door middel van DisplayPort 1.2 of HDMI 1.4a als deze beschikbaar is. HD-Audio codes zoals Dolby TrueHD en DTS-HD kunnen gebruikt worden dia de HDMI poort. Echter, omdat de meeste laptops gebruik maken van Optimus zal de geïntegreerde GPU waarschijnlijk de directe controle hebben over de schermpoorten wat de mogelijkheden van de Nvidia Kepler kaarten zal beperken.

De 5e generatie PureVideo HD video processor (VP5) is ook geïntegreerd in de GK104 core en biedt hardware decoding van HD video. Veelgebruikte codecs zoals MPEG-1/2, MPEG-4 APS, H.264 en VC1/WMV9 worden volledig ondersteund met resoluties tot 4K terwijl VC1 en MPEG-4 ondersteund worden tot 1080p. Er kunnen twee stream tegelijk gedecodeerd worden voor functies zoals Picture-in-Picture. Nog een nieuwigheid is de afzonderlijke video decoding engine vergelijkbaar aan Intel QuickSync die bestuurd kan worden door de NVENC API.

Het verbruik van de GeForce GTX 680M SLI zou het dubbele moeten zijn van een enkele GTX 280M. Alleen grote desktop vervangers zullen om kunnen gaan met deze hitte.

FabrikantNVIDIA
GeForce GTX 600M Serie
GeForce GTX 680M SLI 2688 @ 720 MHz2x 256 bit @ 3600 MHz
GeForce GTX 680MX 1536 @ 720 MHz256 bit @ 5000 MHz
GeForce GTX 675M SLI 768 @ 620 MHz256 bit @ 3000 MHz
GeForce GTX 680M 1344 @ 720 MHz256 bit @ 3600 MHz
GeForce GTX 670MX SLI 1920 @ 600 MHz2x 192 bit @ 2800 MHz
GeForce GTX 675MX 960 @ 600 MHz256 bit @ 3600 MHz
GeForce GTX 675M 384 @ 620 MHz256 bit @ 3000 MHz
GeForce GTX 670MX 960 @ 600 MHz192 bit @ 2800 MHz
GeForce GTX 670M 336 @ 598 MHz192 bit @ 3000 MHz
GeForce GTX 660M 384 @ 835 MHz128 bit @ 4000 MHz
CodenaamN13E-GTX
ArchitectuurKepler
Pipelines1344 - verenigd
Core-snelheid720 MHz
Geheugensnelheid3600 MHz
Geheugenbusbreedte256 bit
GeheugentypeGDDR5
Max. hoeveelheid geheugen4096 MB
Gedeeld geheugennee
DirectXDirectX 11, Shader 5.0
Aantal Transistoren3540 miljoen
technologie28 nm
FaciliteitenOptimus, SLI, PhysX, Verde Drivers, CUDA, 3D Vision, 3DTV Play
Laptop Groottegroot
Aangekondigde datum04.06.2012
Link naar fabrikanthttp://www.nvidia.com/page/home.html

Benchmarks

3DMark - Cloud Gate Standard Score 1280x720
min: 15255     gem: 15258.5     mediaan: 15258.5 (26%)     max: 15262 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 26851     gem: 27684     mediaan: 27684 (15%)     max: 28517 Points
3DMark - Fire Strike Score 1920x1080
min: 3681     gem: 3762.5     mediaan: 3762.5 (14%)     max: 3844 Points
3DMark - Fire Strike Graphics 1920x1080
min: 3952     gem: 4049     mediaan: 4049 (10%)     max: 4146 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 77067     gem: 110472     mediaan: 110472 (15%)     max: 143878 Points
3DMark 11 - Performance 1280x720
min: 5804     gem: 6158.5     mediaan: 5996.5 (19%)     max: 7218 points
3DMark 11 - Performance GPU 1280x720
min: 5647     gem: 6073.8     mediaan: 5897.5 (12%)     max: 7214 points
...
AMD Radeon R9 M385X -9%
NVIDIA Quadro P1000 -1%
NVIDIA GeForce GTX 580 0%
NVIDIA GeForce GTX 775M 0%
NVIDIA GeForce GTX 680M
AMD Radeon HD 7870 2%
AMD Radeon Pro 460 11%
NVIDIA GeForce GTX 1050 Max-Q 13%
...
NVIDIA Titan RTX 616%
0%
100%
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 03 - Standard 1024x768
min: 55426     gem: 68272     mediaan: 71104 (37%)     max: 72750 Points
3DMark 05 - Standard 1024x768
min: 26556     gem: 29052     mediaan: 28444.5 (61%)     max: 32763 Points
3DMark 06 Standard 1280x1024 +
Unigine Heaven 3.0 - DX 11, Normal Tessellation, High Shaders 1920x1080
min: 57.6     gem: 57.7     mediaan: 57.7 (21%)     max: 57.7 fps
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
min: 71.6     gem: 73.9     mediaan: 73.1 (33%)     max: 77.6 fps
SPECviewperf 11
Siemens NX 1920x1080 +
Tcvis 1920x1080 +
SolidWorks 1920x1080 +
Pro/ENGINEER 1920x1080 +
Maya 1920x1080 +
Lightwave 1920x1080 +
Ensight 1920x1080 +
Catia 1920x1080 +
Windows 7 Experience Index - Gaming graphics
min: 6.9     gem: 7.2     mediaan: 7 (89%)     max: 7.7 points
Windows 7 Experience Index - Graphics
min: 6.9     gem: 7.2     mediaan: 7 (89%)     max: 7.7 points
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
LuxMark v2.0 64Bit - Room GPUs-only
327 Samples/s (6%)
LuxMark v2.0 64Bit - Sala GPUs-only
614 Samples/s (6%)
- Benchmarkresultaten voor deze videokaart
- Gemiddelde benchmarkresultaten voor deze videokaart
* Smaller numbers mean a higher performance

Game Benchmarks

De volgende benchmarks zijn afgeleid van onze laptop-testrapporten. De prestaties variëren afhankelijk van het gebruikte grafische geheugen, kloksnelheid, processor, systeeminstellingen, drivers en besturingssysteem. De resultaten zijn daarom niet noodzakelijk representatief voor alle laptops met deze GPU. Voor meer gedetailleerde informatie over de benchmarkresultaten, klik op het fps-aantal.

Titanfall

Titanfall

2014
lage 1024x768
60  fps    + Vergelijk
gem. 1366x768
60  fps    + Vergelijk
hoge 1366x768
59.8  fps    + Vergelijk
ultra 1920x1080
53.9  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Thief

Thief

2014
lage 1024x768
56.3  fps    + Vergelijk
gem. 1366x768
54  fps    + Vergelijk
hoge 1366x768
51  fps    + Vergelijk
ultra 1920x1080
31.3  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1024x768
61.5  fps    + Vergelijk
gem. 1366x768
60.6  fps    + Vergelijk
hoge 1366x768
47.2  fps    + Vergelijk
ultra 1920x1080
26.2  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1024x768
82.2  fps    + Vergelijk
gem. 1366x768
39.2  fps    + Vergelijk
hoge 1366x768
21.5  fps    + Vergelijk
ultra 1920x1080
17.1  fps    + Vergelijk
» Met alle geteste laptops speelbaar met gem. instellingen.
lage 1024x768
82  fps    + Vergelijk
gem. 1366x768
80  fps    + Vergelijk
hoge 1366x768
55.3  fps    + Vergelijk
ultra 1920x1080
31.7  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1024x768
111.1  fps    + Vergelijk
gem. 1366x768
91  fps    + Vergelijk
hoge 1366x768
69.7  fps    + Vergelijk
