NVIDIA GeForce GTX 860M

NVIDIA GeForce GTX 860M

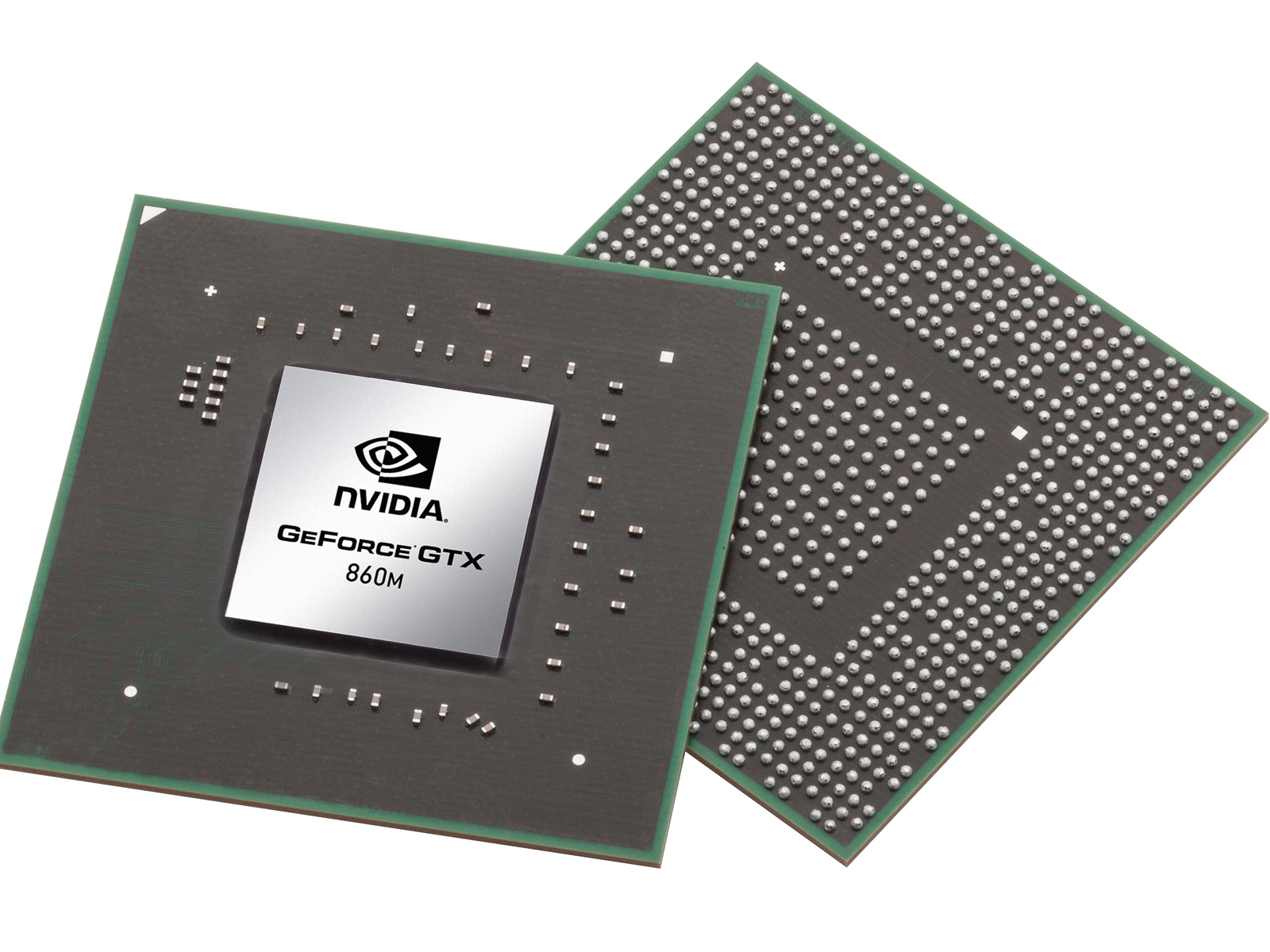

De Nvidia GeForce GTX 860M is een upper mid-range DiectX 11-compatibele grafische kaart voor laptops voorgesteld in maart 2014. Het is een van de eerste kaarten gebaseerd op Nvidia's nieuwe Maxwell-architectuur (GM107-chip), maar nog altijd gefabriceerd in 28 nm. De GTX 860M biedt 640 shader units geklokt aan 1029 MHz (+ Boost) en 2 GB GDDR5-geheugen (128 bit, 5000 MHz effectief).

Als alternatief is er ook een versie die gebaseerd is op de Kepler-chip GK104, die 1152 shader units heeft geklokt aan 797 MHz.

Architectuur

Vergeleken met Kepler is Maxwell geoptimaliseerd op een aantal detailniveaus om de energie-efficiëntie te verbeteren. Kleinere Streaming Multiprocessors (SMMC) met slechts 128 ALU's (Kepler: 192) en een geoptimaliseerde scheduler zouden tot een beter gebruik van de shaders moeten leiden. Nvidia belooft dat een Maxwell SMM met 128 ALU's 90% van de performance van een Kepler SMX met 192 ALU's kan halen. GM107 beschikt over 5 SMM's en dus 640 shader cores, 40 TMU's en 16 ROP's (128-bit interface).

Een andere optimalisatie is het enorm vergrote L2-cache (GM107: 2 MB). Het grotere formaat kan een deel van de dataoverdracht opvangen waardoor een relatief smalle geheugeninterface mogelijk is zonder de prestaties aanzienlijk te verminderen.

Vergelijkbaar met Fermi en Kepler ondersteunt Maxwell/GM107 DirectX 11.2 enkel met feature level 11.0.

Prestaties

Hoewel de GTX 860M veel minder geheugenbandbreedte en ruwe rekenkracht heeft, kan de kaart concurreren met de oude Kepler-gebaseerde GeForce GTX 770M (en deze soms zelfs overtreffen) terwijl het stroomverbruik veel lager ligt. Veel games van 2013/2014 (Tomb Raider of Bioshock Infinite, etc.) zijn vloeiend speelbaar in FullHD-resolutie en zeer hoge detailinstellingen. Erg veeleisende games als Crysis 3 of Battlefield 4 zullen echter lagere resoluties en/of details noodzakelijk maken.

Ondanks zijn aanzienlijk hoger aantal shader units, is de Kepler-versie ongeveer 10 procent trager, hoofdzakelijk te wijten aan de slechte bandbreedte-efficiëntie.

Functionaliteit

GM107 integreert de zesde generatie van de PureVideo HD video engine (VP6) en biedt betere performance voor het decoderen van H.264 en MPEG-2 video's. Uiteraard ondersteunt VP6 alle features van de vorige generaties (4K-ondersteuning, PIP, video encoding via NVENC API). Helaas wordt HDMI 2.0 nog altijd niet ondersteund.

Stroomverbruik

Het stroomverbruik van de GeForce GTX 860M zou vergelijkbaar moeten zijn met dat van de oude GTX 765M (60 Watt). De lager geklokte Kepler-versie heeft net iets meer stroom nodig. Daarom is de 860M het best geschikt voor laptops van het 15-inch-formaat of groter. De 800M-serie ondersteunt ook Optimus om automatisch te switchen tussen een geïntegreerde grafische kaart en de Nvidia GPU.

GeForce GTX 800M Serie

GeForce GTX 880M SLI 3072 @ 0.95 GHz2x 256 bit @ 5000 MHz
GeForce GTX 860M SLI 1280 @ 1.03 GHz2x 128 bit @ 5000 MHz
GeForce GTX 880M 1536 @ 0.95 GHz256 bit @ 5000 MHz
GeForce GTX 870M 1344 @ 0.94 GHz192 bit @ 5000 MHz
GeForce GTX 860M 640 @ 1.03 GHz128 bit @ 5000 MHz
GeForce GTX 850M 640 @ 0.88 GHz128 bit @ 2000 - 5000 MHz
CodenaamN15P-GX
ArchitectuurMaxwell
Pipelines640 - verenigd
Core-snelheid1029 MHz
Geheugensnelheid5000 MHz
Geheugenbusbreedte128 bit
GeheugentypeGDDR5
Max. hoeveelheid geheugen4 GB
Gedeeld geheugennee
APIDirectX 12 (FL 11_0), Shader 5.0, OpenGL 4.4
Aantal Transistoren1.9 Billion
technologie28 nm
FaciliteitenBattery Boost, GameStream, ShadowPlay, GPU Boost 2.0, Optimus, PhysX, CUDA, SLI, GeForce Experience, Adaptive VSync, Ansel
Laptop Groottegemiddeld formaat
Aangekondigde datum12.03.2014
Link naar fabrikanthttp://www.geforce.com/hardware/notebook...

Benchmarks

Performance Rating - 3DMark 11 + Fire Strike + Time Spy
1.7 pt (5%)
AMD Radeon HD 8180
0.06259 -96%
...
AMD Radeon RX 550 (Laptop)
1.573 -7%
1.577 -6%
1.58 -6%
1.591 -6%
AMD Radeon RX 550X (Laptop)
1.592 -6%
1.598 -5%
1.619 -4%
1.624 -4%
1.656 -2%
NVIDIA GeForce GTX 860M
1.685
1.708 1%
1.748 4%
NVIDIA Quadro P600
1.762 5%
1.769 5%
1.772 5%
1.788 6%
1.794 6%
NVIDIA T500 Laptop GPU
1.823 8%
1.864 11%
...
NVIDIA GeForce RTX 4090 Laptop GPU
20 1087%
0%
100%
3DMark - 3DMark Ice Storm Unlimited Graphics
215144 Points (25%)
3DMark - 3DMark Ice Storm Extreme Graphics
min: 72647     gem: 119949     mediaan: 137981 (19%)     max: 149220 Points
3DMark - 3DMark Cloud Gate Score
min: 8168     gem: 14786     mediaan: 15323.5 (16%)     max: 16389 Points
3DMark - 3DMark Cloud Gate Graphics
min: 21015     gem: 27115     mediaan: 27960.5 (7%)     max: 30150 Points
3DMark - 3DMark Fire Strike Standard Score
min: 2807     gem: 3579     mediaan: 3661 (6%)     max: 3907 Points
3DMark - 3DMark Fire Strike Standard Graphics
min: 3056     gem: 3854     mediaan: 3904 (4%)     max: 4199 Points
3DMark - 3DMark Ice Storm Graphics
min: 46010     gem: 151571     mediaan: 163330 (21%)     max: 199233 Points
3DMark 11 - 3DM11 Performance Score
min: 4111     gem: 5126     mediaan: 5134 (7%)     max: 5545 Points
3DMark 11 - 3DM11 Performance GPU
min: 4453     gem: 4913     mediaan: 4902 (4%)     max: 5305 Points
AMD Radeon HD 6250
171.8 -97%
...
4404 -10%
AMD Radeon Pro 450
4502 -8%
AMD Radeon RX 550 (Laptop)
4554 -7%
4634 -6%
NVIDIA Quadro P600
4655 -5%
AMD Radeon R9 M280X
4698 -4%
4699 -4%
4787 -3%
4894 0%
NVIDIA GeForce GTX 860M
4913
4957 1%
4974 1%
5042 3%
AMD Radeon RX Vega 7
5056 3%
5134 4%
5152 5%
AMD Radeon Pro 555
5185 6%
5213 6%
5235 7%
...
NVIDIA GeForce RTX 4090 Laptop GPU
65540 1234%
0%
100%
3DMark Vantage
3DM Vant. Perf. total +
3DMark Vantage - 3DM Vant. Perf. total
min: 13249     gem: 18516     mediaan: 19215.5 (6%)     max: 20492 Points
3DM Vant. Perf. GPU no PhysX +
3DMark Vantage - 3DM Vant. Perf. GPU no PhysX
min: 16029     gem: 18067     mediaan: 18276.5 (10%)     max: 19732 Points
62 -100%
...
15629 -13%
15925 -12%
16234 -10%
16462 -9%
17631 -2%
AMD Radeon Pro 460
17700 -2%
17709 -2%
AMD Radeon Pro 560
17782 -2%
17889 -1%
NVIDIA GeForce GTX 860M
18067
18096 0%
18431 2%
18618 3%
18724 4%
19354 7%
19797 10%
AMD Radeon RX 560X (Laptop)
19829 10%
20547 14%
AMD Radeon 660M
20571 14%
...
NVIDIA GeForce RTX 4090 Laptop GPU
132443 633%
0%
100%
3DMark 06 3DMark 06 - Standard 1280x1024 +
3DMark 06
min: 20419     gem: 23002     mediaan: 23220.5 (32%)     max: 25147 Points
Unigine Heaven 3.0 - Unigine Heaven 3.0 DX 11
min: 44.4     gem: 48.8     mediaan: 49.5 (16%)     max: 53.9 fps
Unigine Heaven 2.1 - Heaven 2.1 high
min: 58.4     gem: 68.9     mediaan: 70 (13%)     max: 75.2 fps
SPECviewperf 11
specvp11 snx-01 +
specvp11 tcvis-02 +
specvp11 sw-02 +
SPECviewperf 11 - specvp11 sw-02
13.2 fps (10%)
specvp11 proe-05 +
specvp11 maya-03 +
specvp11 lightwave-01 +
specvp11 ensight-04 +
SPECviewperf 11 - specvp11 ensight-04
37.1 fps (18%)
specvp11 catia-03 +
SPECviewperf 12
specvp12 sw-03 +
SPECviewperf 12 - specvp12 sw-03
min: 4.6     gem: 12.7     mediaan: 11.7 (3%)     max: 21.63 fps
specvp12 snx-02 +
SPECviewperf 12 - specvp12 snx-02
min: 1.34     gem: 1.8     mediaan: 1.8 (0%)     max: 2.29 fps
specvp12 showcase-01 +
SPECviewperf 12 - specvp12 showcase-01
min: 9.86     gem: 16.1     mediaan: 17.2 (4%)     max: 20.46 fps
specvp12 mediacal-01 +
SPECviewperf 12 - specvp12 mediacal-01
min: 1.35     gem: 7.5     mediaan: 6.5 (2%)     max: 14.88 fps
specvp12 maya-04 +
SPECviewperf 12 - specvp12 maya-04
min: 11.62     gem: 22.6     mediaan: 23.2 (6%)     max: 30.55 fps
specvp12 energy-01 +
SPECviewperf 12 - specvp12 energy-01
min: 0.63     gem: 9.2     mediaan: 8.7 (8%)     max: 19.27 fps
specvp12 creo-01 +
SPECviewperf 12 - specvp12 creo-01
min: 11     gem: 23.7     mediaan: 23.2 (12%)     max: 37.44 fps
specvp12 catia-04 +
SPECviewperf 12 - specvp12 catia-04
min: 12.23     gem: 15     mediaan: 15.2 (3%)     max: 16.69 fps
Cinebench R10 Cinebench R10 Shading (32bit) +
Cinebench R10 - Cinebench R10 Shading (32bit)
min: 6078     gem: 6644     mediaan: 6718 (5%)     max: 6800 punten
Cinebench R11.5 Cinebench R11.5 OpenGL 64 Bit +
Cinebench R11.5 - Cinebench R11.5 OpenGL 64 Bit
min: 1.47     gem: 54     mediaan: 57.6 (21%)     max: 61.5 fps
Cinebench R15
Cinebench R15 OpenGL 64 Bit +
Cinebench R15 - Cinebench R15 OpenGL 64 Bit
min: 70.1     gem: 91.8     mediaan: 94 (22%)     max: 103.1 fps
Cinebench R15 OpenGL Ref. Match 64 Bit +
Cinebench R15 - Cinebench R15 OpenGL Ref. Match 64 Bit
99.6 % (100%)
GFXBench 3.0 - GFXBench 3.0 Manhattan
37 fps (10%)
GFXBench 3.0 - GFXBench 3.0 Manhattan Offscreen
41.1 fps (2%)
LuxMark v2.0 64Bit - LuxMark v2.0 Room GPU
min: 480     gem: 569     mediaan: 593 (3%)     max: 695 Samples/s
LuxMark v2.0 64Bit - LuxMark v2.0 Sala GPU
min: 897     gem: 1015     mediaan: 1081 (2%)     max: 1100 Samples/s
ComputeMark v2.1 - ComputeMark v2.1 Result
min: 3094     gem: 3103     mediaan: 3103.5 (3%)     max: 3109 punten
- Benchmarkresultaten voor deze videokaart
- Gemiddelde benchmarkresultaten voor deze videokaart
* Kleinere getallen betekenen een hogere prestatie

Game Benchmarks

De volgende benchmarks zijn afgeleid van onze laptop-testrapporten. De prestaties variëren afhankelijk van het gebruikte grafische geheugen, kloksnelheid, processor, systeeminstellingen, drivers en besturingssysteem. De resultaten zijn daarom niet noodzakelijk representatief voor alle laptops met deze GPU. Voor meer gedetailleerde informatie over de benchmarkresultaten, klik op het fps-aantal.

lage 1280x720
96.1  fps    + Vergelijk
gem. 1366x768
68.4  fps    + Vergelijk
hoge 1920x1080
32  fps    + Vergelijk
ultra 1920x1080
29.4  fps    + Vergelijk
4K 3840x2160
9.6  fps    + Vergelijk
» Met alle geteste laptops speelbaar met gem. instellingen.
Additional Benchmarks
Medium / Disabled 4xAF 1920x1080
43.1
lage 1280x720
185  fps    + Vergelijk
gem. 1366x768
150  fps    + Vergelijk
hoge 1920x1080
72  fps    + Vergelijk
ultra 1920x1080
42  fps    + Vergelijk
4K 3840x2160
21.6  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Additional Benchmarks
Medium Preset 1920x1080
106
lage 1280x720
104  fps    + Vergelijk
gem. 1366x768
66.7  fps    + Vergelijk
hoge 1920x1080
30  fps    + Vergelijk
ultra 1920x1080
26.5  fps    + Vergelijk
4K 3840x2160
10.4  fps    + Vergelijk
» Met alle geteste laptops speelbaar met gem. instellingen.
Additional Benchmarks
Medium Preset FXAA 1920x1080
41.5
Mafia 3

Mafia 3

2016
lage 1280x720
32  fps    + Vergelijk
gem. 1366x768
21.1  fps    + Vergelijk
hoge 1920x1080
11.4  fps    + Vergelijk
» De benchmarkresultaten tonen aan dat de game niet speelbaar is met de geteste instellingen.
Additional Benchmarks
Medium Preset 1920x1080
14.7
FIFA 17

FIFA 17

2016
lage 1280x720
205  fps    + Vergelijk
gem. 1366x768
155  fps    + Vergelijk
hoge 1920x1080
95.2  fps    + Vergelijk
ultra 1920x1080
91.4  fps    + Vergelijk
4K 3840x2160
37.2  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
Additional Benchmarks
Medium Preset 1920x1080
117
lage 1280x720
39  fps    + Vergelijk
gem. 1366x768
25.5  fps    + Vergelijk
hoge 1920x1080
14.3  fps    + Vergelijk
ultra 1920x1080
6.6  fps    + Vergelijk
» Met alle geteste laptops speelbaar met lage instellingen.
Additional Benchmarks
Medium Preset 2xAF 1920x1080
16.4
