NVIDIA GeForce GTX 680MX

NVIDIA GeForce GTX 680MX

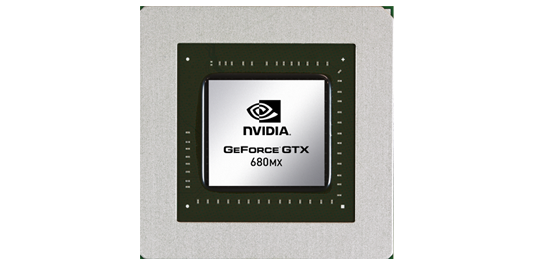

De NVIDIA GeForce GTX 680MX is een high-end DirectX 11 grafische kaart die je aantreft in Apple iMac producten. Hij is, net als de GTX 680M, gebaseerd op de 28nm GK104 Kepler architectuur maar beschikt over meer CUDA cores (1436 ipv 1344) en een hogere kloksnelheid (720/2500 MHz ipv 720/1800 MHz).

Architectuur
De Kepler architectuur is de opvolger van de Fermi architectuur die als eerste in laptops gebruikt werd bij de GeForce 400M serie. De GK104 Kepler core heeft acht shader blocks genaamd SMX die op dezelfde snelheid geklokt zijn als de centrale core. Bij de GTX 680M zijn alle acht blokken actief wat het totaal aan CUDA cores op 1536 brengt. Hoewel de Kepler architectuur meer shaders kan gebruiken dan de Fermi chip zijn de shaders van de Fermi chips twee keer zo efficiënt. Vanwege het ontbreken van een 'hot clock' bij shaders zijn twee shaders van een Kepler chip even snel als een enkele shaders van de Fermi chip (aangezien de laatste twee keer zo snel geklokt is).

De mobiele Kepler serie ondersteunt nu ook PCIe 3.0 en met de optionele Turbo modus kan de Nvidia kaart theoretisch tot 15 procent worden overgeklokt, als de koeling van het systeem dat toelaat. De implementatie van deze boost modus zit in de BIOS en het hangt uiteindelijk van de fabrikant af of deze functie aanwezig is.

Prestaties
Dankzij de extra shader cores en het snellere geheugen zijn de grafische prestaties van de GTX 680MX ongeveer 15-25 procent beter dan de GTX 680M en vergelijkbaar met de GTX 580 voor desktops. De GPU heeft genoeg kracht om de veeleisende games van 2012 vloeiend te spelen op HD resolutie en met maximale grafische instellingen. Zo zijn bijvoorbeeld Battlefield 3, Skyrim en Crysis 2 speelbaar op de hoogste instellingen.

Als we bijvoorbeeld kijken naar Battlefield 3 dan kan de GTX 680MX deze tijdens onze benchmark zonder problemen op 30 fps draaien met de grafische instellingen op 'ultra' en op een resolutie van 2560x1440. Voor vloeiende multiplayer gameplay zal de resolutie en/of anti-aliasing iets teruggedraaid moeten worden (zoals 1920x1080/Ultra met 45 fps).

Functionaliteit
De laptop kan nu tot 4 verschillende schermen actief hebben. Verder kunnen high-resolution monitors aangesloten worden tot 3840x2160 pixels via DisplayPort 1.2 of HDMI 1.4a. HD-Audio codecs zoals Dolby TrueHD en DTS-HD kunnen via bitstream modus verstuurd worden door de HDMI poort. Echter, aangezien de meeste laptops over Optimus beschikken zal de geïntegreerde grafische chip waarschijnlijk de directe controle hebben over de display poorten waardoor de functionaliteit van de Nvidia Kepler kaarten niet gebruikt kan worden.

De 5e generatie PureVideo HD video processor (VP5) zit ook bij de GK 104 core en biedt hardware decodering van HD video's. Veelgebruikte codecs zoals MPEG-1/2, MPEG-4 ASP, H.264 en VC1/WMV9 worden volledig ondersteund tot 4K resoluties. VC1 en MPEG-4 worden ondersteund tot 1080p. Twee streams kunnen tegelijkertijd gedecodeerd worden voor bijvoorbeeld Picture-in-Picture. Een andere nieuwigheid is de aanwezigheid van een video encoding engine vergelijkbaar aan de Intel QuickSync die aangestuurd kan worden via de NVENC API.

Het verbruik van de GeForce GTX 6890MX zou iets hoger moeten zijn dan dat van de GTX 680M, wat de koeling van een laptop tot het uiterste drijft. De Apple iMac is op het moment het meest beschikbare product dat deze high-end kaart kan gebruiken.

GeForce GTX 600M Serie

GeForce GTX 680M SLI 2688 @ 0.72 GHz2x 256 bit @ 3600 MHz
GeForce GTX 680MX 1536 @ 0.72 GHz256 bit @ 5000 MHz
GeForce GTX 675M SLI 768 @ 0.62 GHz256 bit @ 3000 MHz
GeForce GTX 680M 1344 @ 0.72 GHz256 bit @ 3600 MHz
GeForce GTX 670MX SLI 1920 @ 0.6 GHz2x 192 bit @ 2800 MHz
GeForce GTX 675MX 960 @ 0.6 GHz256 bit @ 3600 MHz
GeForce GTX 675M 384 @ 0.62 GHz256 bit @ 3000 MHz
GeForce GTX 670MX 960 @ 0.6 GHz192 bit @ 2800 MHz
GeForce GTX 670M 336 @ 0.6 GHz192 bit @ 3000 MHz
GeForce GTX 660M 384 @ 0.84 GHz128 bit @ 4000 MHz
ArchitectuurKepler
Pipelines1536 - verenigd
Core-snelheid720 MHz
Geheugensnelheid5000 MHz
Geheugenbusbreedte256 bit
GeheugentypeGDDR5
Max. hoeveelheid geheugen2048 MB
Gedeeld geheugennee
APIDirectX 11, Shader 5.0, OpenGL 4.3
Stroomverbruik122 Watt
Aantal Transistoren3.5 Billion
technologie28 nm
FaciliteitenOptimus, SLI, PhysX, Verde Drivers, CUDA, 3D Vision, 3DTV Play
Laptop Groottegroot
Aangekondigde datum23.10.2012
Link naar fabrikantwww.geforce.com

Benchmarks

3DMark 11 - 3DM11 Performance Score
6883 Points (10%)
AMD Radeon HD 6250
188.7 -97%
...
NVIDIA Quadro P1000
6415 -7%
6459 -6%
NVIDIA Quadro P620
6552 -5%
6593 -4%
6683 -3%
6729 -2%
AMD Radeon 660M
6731 -2%
6838 -1%
6859 0%
NVIDIA GeForce GTX 680MX
6883
AMD Radeon Pro 460
6963 1%
7041 2%
AMD Radeon RX 560 (Laptop)
7117 3%
AMD Radeon RX 480 (Laptop)
7200 5%
7352 7%
NVIDIA GeForce GTX 1050 Max-Q
7354 7%
7512 9%
AMD Radeon RX 560X (Laptop)
7528 9%
7565 10%
...
41670 505%
max:
59918 771%
0%
100%
3DMark 11 - 3DM11 Performance GPU
6736 Points (6%)
AMD Radeon HD 6250
171.8 -97%
...
NVIDIA Quadro P1000
6033 -10%
NVIDIA GeForce GTX 775M
6071 -10%
6074 -10%
6142 -9%
6342 -6%
AMD Radeon 660M
6358 -6%
6407 -5%
6422 -5%
6638 -1%
NVIDIA GeForce GTX 680MX
6736
AMD Radeon Pro 460
6749 0%
6817 1%
6819 1%
6894 2%
7042 5%
NVIDIA GeForce GTX 1050 Max-Q
7142 6%
7180 7%
NVIDIA Quadro M2200
7372 9%
7536 12%
...
59943 790%
max:
106023 1474%
0%
100%
3DMark Vantage
3DM Vant. Perf. total +
3DMark Vantage - 3DM Vant. Perf. total
25501 Points (7%)
81.5 -100%
...
23975 -6%
NVIDIA Quadro P1000
24240 -5%
NVIDIA Quadro M2200
24622 -3%
24795 -3%
NVIDIA GeForce GTX 485M SLI
24830 -3%
25021 -2%
25022 -2%
NVIDIA Quadro P620
25105 -2%
25155 -1%
NVIDIA GeForce GTX 680MX
25501
25759 1%
NVIDIA GeForce GTX 1050 Max-Q
26081 2%
AMD FirePro W7170M
26345 3%
26560 4%
27223 7%
27353 7%
NVIDIA Quadro M3000M
27405 7%
27835 9%
28845 13%
...
113387 345%
max:
344838 1252%
0%
100%
3DM Vant. Perf. GPU no PhysX +
3DMark Vantage - 3DM Vant. Perf. GPU no PhysX
25270 Points (14%)
62 -100%
...
NVIDIA GeForce GTX 485M SLI
23092 -9%
23936 -5%
23989 -5%
24205 -4%
24335 -4%
24457 -3%
24558 -3%
24697 -2%
NVIDIA Quadro M2200
24915 -1%
NVIDIA GeForce GTX 680MX
25270
NVIDIA GeForce GTX 1050 Max-Q
25293 0%
25664 2%
AMD FirePro W7170M
25898 2%
26569 5%
AMD Radeon 680M
26762 6%
27315 8%
NVIDIA Quadro M3000M
27921 10%
28186 12%
28693 14%
...
132443 424%
max:
170928 576%
0%
100%
- Benchmarkresultaten voor deze videokaart
- Gemiddelde benchmarkresultaten voor deze videokaart
* Kleinere getallen betekenen een hogere prestatie

Game Benchmarks

De volgende benchmarks zijn afgeleid van onze laptop-testrapporten. De prestaties variëren afhankelijk van het gebruikte grafische geheugen, kloksnelheid, processor, systeeminstellingen, drivers en besturingssysteem. De resultaten zijn daarom niet noodzakelijk representatief voor alle laptops met deze GPU. Voor meer gedetailleerde informatie over de benchmarkresultaten, klik op het fps-aantal.

lage 1024x768
72  fps    + Vergelijk
gem. 1366x768
43.6  fps    + Vergelijk
hoge 1920x1080
26.4  fps    + Vergelijk
ultra 1920x1080
14.2  fps    + Vergelijk
» Met alle geteste laptops speelbaar met gem. instellingen.
ultra 1920x1080
133  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
hoge 1366x768
55.4  fps    + Vergelijk
ultra 1920x1080
34.4  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
F1 2012

F1 2012

2012
ultra 1920x1080
97.5  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
hoge 1366x768
99  fps    + Vergelijk
ultra 1920x1080
31.1  fps    + Vergelijk
» Met alle geteste laptops speelbaar met hoge instellingen.
lage 1024x768
126  fps    + Vergelijk
gem. 1366x768
104  fps    + Vergelijk
hoge 1366x768
92  fps    + Vergelijk
ultra 1920x1080
45.6  fps    + Vergelijk
» Met alle geteste laptops speelbaar met ultra instellingen.
lagegem.hogeultraQHD4K
The Witcher 37243.626.414.2
Dead Space 3133
Hitman: Absolution55.434.4
F1 201297.5
Sleeping Dogs9931.1
Battlefield 31261049245.6
< 30 fps
< 60 fps
< 120 fps
≥ 120 fps


1
1

1
1
1
1
2
1
3
1
1






Voor meer games die mogelijk speelbaar zijn of voor een lijst van alle games en videokaarten, bezoek onze Gaming List
