Intel HD Graphics 4000

Ivy rocks! De geïntegreerde HD 4000 is Intel's nieuwe backbone geworden in de GPU markt. Niet alleen is de GPU vele malen beter dan zijn voorganger, de HD 3000, ook instap GPU's van Nvidia en AMD hebben te vrezen. In dit testrapport zullen we de gaming benchmarks van de Intel HD 4000 in detail bespreken.
Florian Glaser (vertaald door Beau Verdiesen), 🇺🇸 🇩🇪 ...

Na de immens succesvolle Sandy Bridge generatie heeft heeft Intel de lat hoog gelegd voor de volgende iteratie. Ziehier de Ivy Bridge, een aangepaste Sandy Bridge architectuur op een kleinere schaal (22 nm in plaats van 32 nm) en verscheidene andere verbeteringen zoals moderne tri-gate transistors.

In ons uitgebreide testrapport belichten we de CPU prestaties en de techniek achter de Ivy Bridge processors. In deze test zullen we ons echter concentreren op de nieuwe geïntegreerde Intel HD 4000 grafische chip en zijn prestaties, vooral wat betreft moderne 3D games.

Het Test Systeem

Voor we onze tests beginnen nemen we even de tijd om uit te leggen waarmee we de tests uitvoeren. We gebruiken  een 17 inch MSI barebone (MS 1762) gaming notebook, die sommige retailers verkopen als pre-made notebooks met het modelnaam M73-2N. Hoewel hier een afzonderlijke GPU bij zit was het toch mogelijk om de geïntegreerde Intel GPU te testen dankzij Nvidia Optimus.

Andere nieuwswaardige specificaties van de bovengenoemde testnotebook zijn de 2.7 GHz quad-core Core i7-3820QM met 8MB L3 cache en 16GB DDR3 RAM (1600 MHz). De Intel HD 4000 klokt op 650MHz tot 1250MHz met Turbo Boost. De hoge specificaties zorgen ervoor dat de tests van de geïntegreerde GPU niet gestoord worden door een bottleneck.

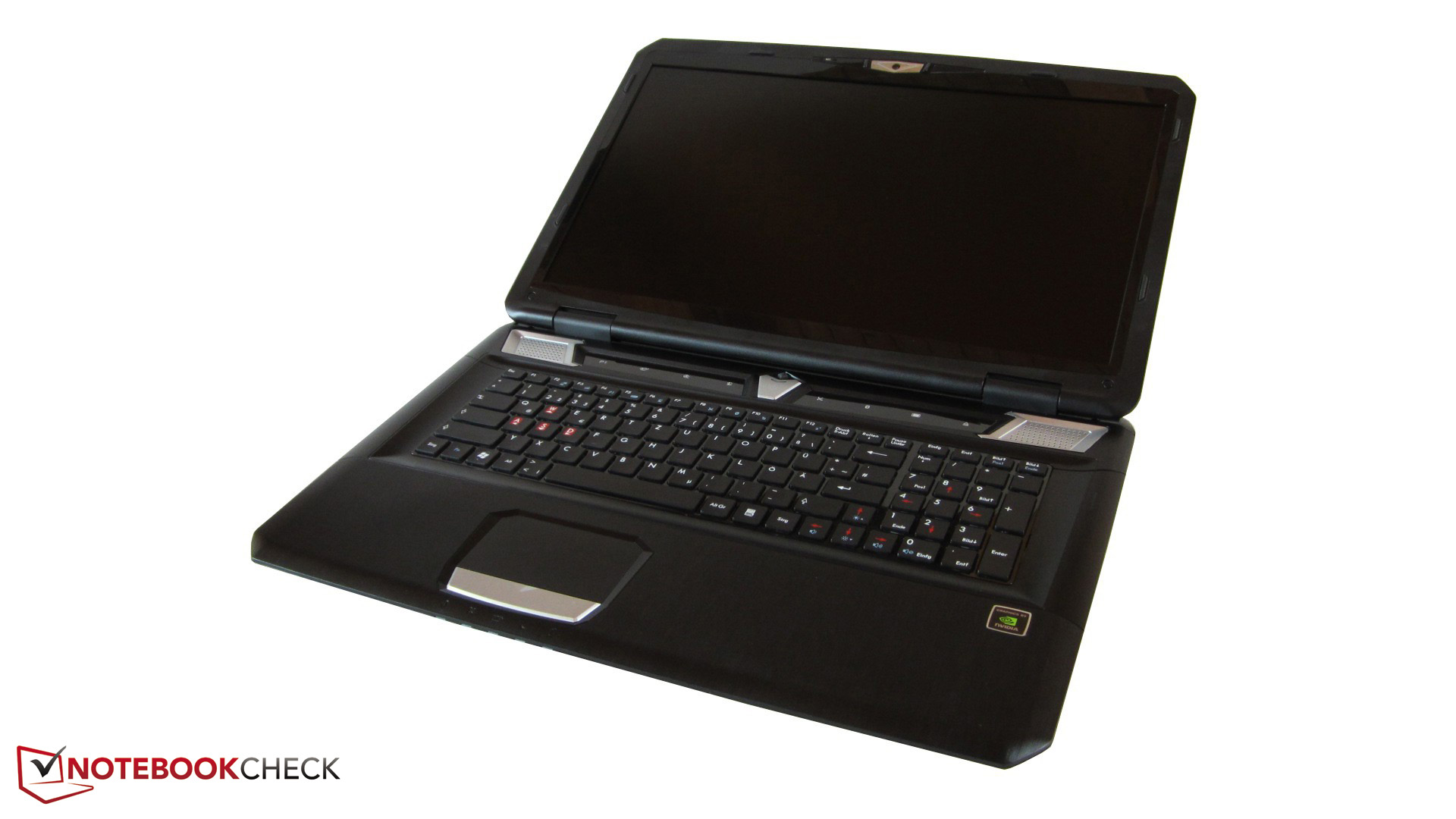

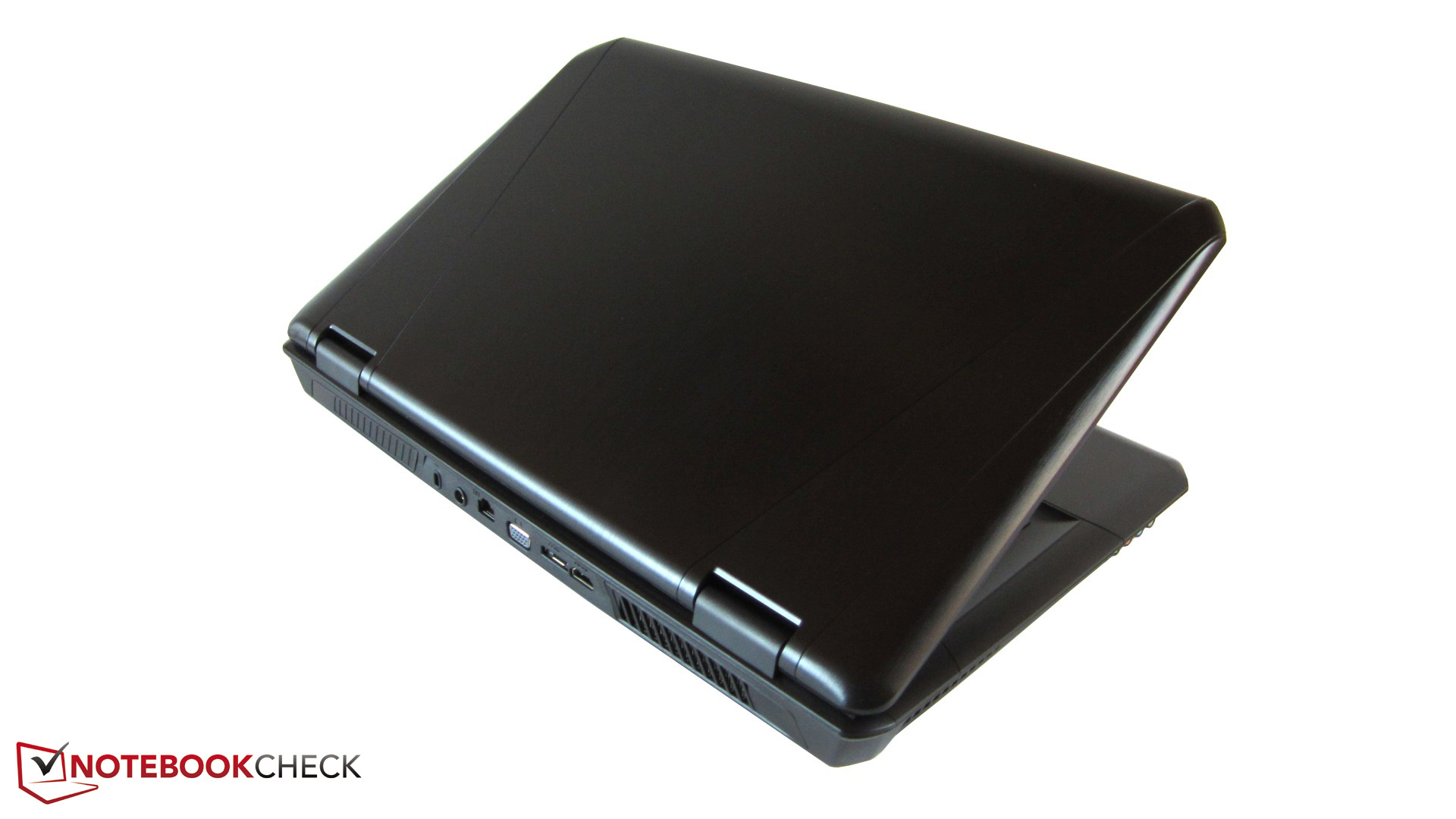

One M73-2N (MSI MS 1762 Barebone)

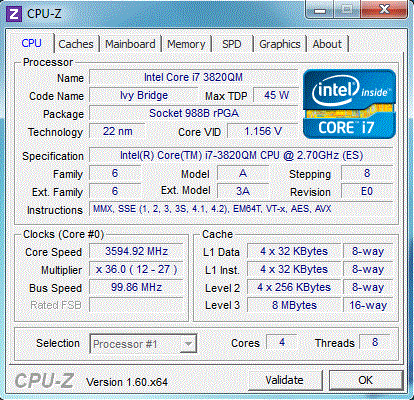

CPU-Z CPU

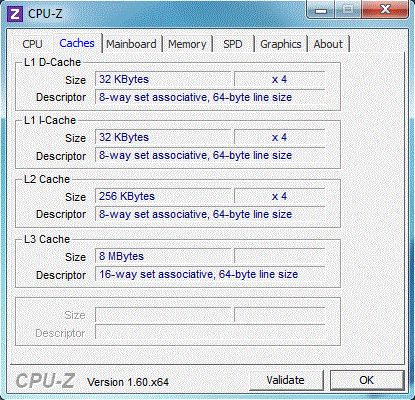

CPU-Z Caches

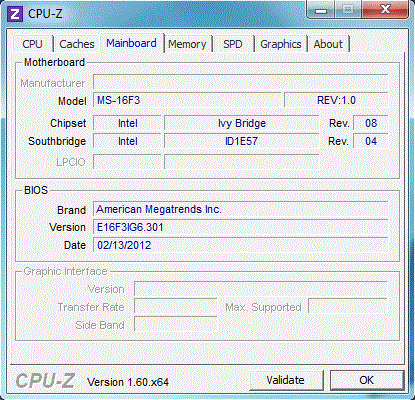

CPU-Z Moederbord

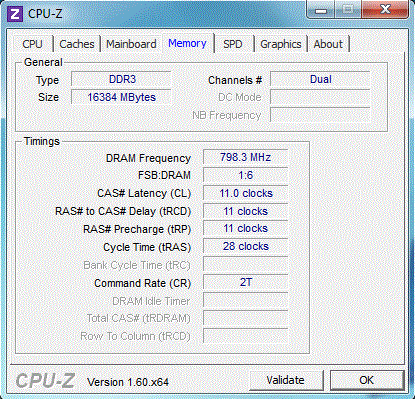

CPU-Z Geheugen

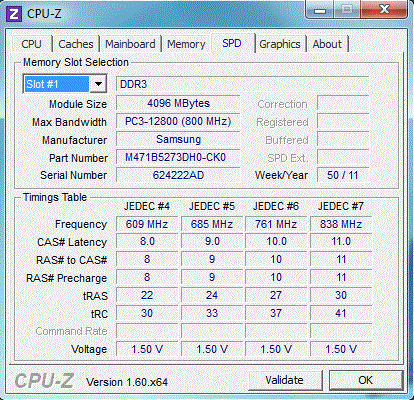

CPU-Z SPD

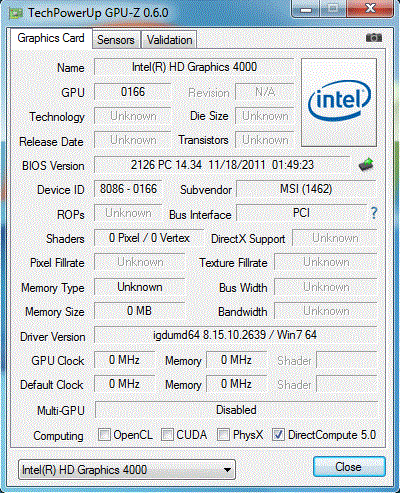

GPU-Z Grafische kaart

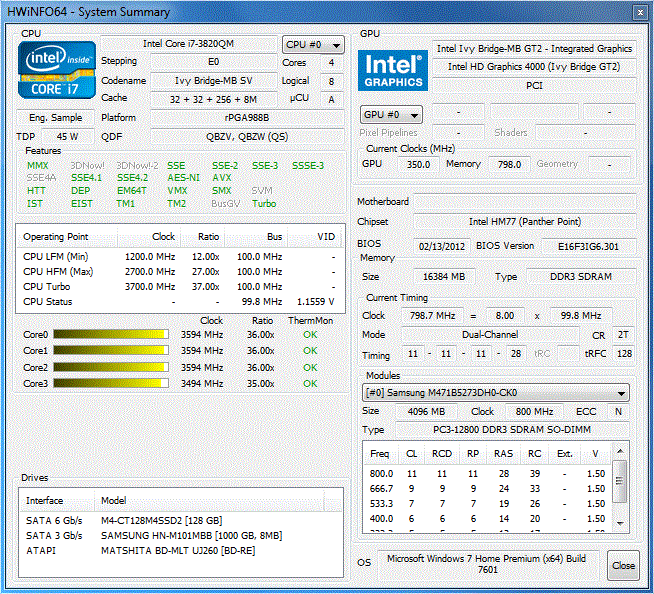

HWiNFO
Systeminformationen

Overzicht

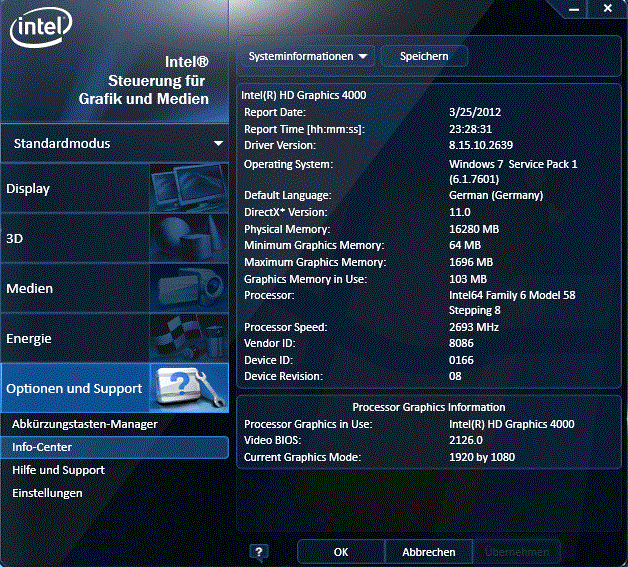

GPU-Informatie
GPU-Infos

Of het nu een zakelijke notebook is of een budgetlaptop, de huidige  HD 3000 grafische chip is overal te vinden. De Sandy Bridge GPU is snel genoeg voor de meeste alledaagse taken zoals internetten en HD video afspelen. 3D games of programma's zorgen er echter voor dat de geïntegreerde GPU al snel tot stilstand komt. Met de spring naar de HD 4000 hoopt Intel dat probleem op te lossen door de video decoder te upgraden (MFX), het aantal uitvoerende nits te verhogen van 12 naar 16 en door ondersteuning te te voegen voor DirectX 11 Shader Model 5.0.

De prestaties van de HD 4000 zijn echter nog steeds afhankelijk van enkele andere factoren. Aangezien de GPU geen afzonderlijk VRAM tot zijn beschikking heeft moet deze gebruik maken van het hoofdgeheugen en diens kloksnelheid. Systeem RAM loopt meestal op 1333MHz maar ons testmodel draait iets sneller met een RAM geklokt op 1600MHz.

De geïntegreerde GPU heeft nu een grotere cache die gebaseerd is op de L3 cache van de CPU maar hoeveel de GPU tot zijn beschikking heeft hangt af van de Ivy Bridge CPU. Dual-core en quad-core Ivy Bridge CPU's hebben respectievelijk 3MB-4MB en 6MB-8MB aan L3 cache dus de HD 4000 zal theoretisch beter presteren in quad-core processors dan in dual-core processors.

De GPU klok heeft uiteraard ook een directe impact op de prestaties. Verschillende CPU modellen hebben HD 4000's met verschillende maximale en minimale snelheden, net als Snady Bridge notebooks met een HD 3000 GPU. Zo hebben notebooks met een  Core i7-3610QM  een HD 4000 GPU die 150MHz langzamer is dan dezelfde GPU in de i7-3720QM  of de i7-3820QM .

Het is dus lastig om een algemeen oordeel te vellen over de HD 4000 aangezien prestaties afhankelijk zijn van de CPU. In een andere Ivy Bridge notebook is de HD 4000 bijvoorbeeld 10 procent langzamer vergeleken met de MSI barebones. We kunnen nog niet in detail gaan over deze andere Ivy Bridge notebook vanwege een geheimhoudingsverklaring maar we kunnen wel zeggen dat het gaat om een 35W TDP dual-core Ivy Bridge CPU.

Benaming Coresl Basis kloksnelheid Maximale kloksnelheid L3-Cache TDP GPU-Takt
Core i7-3920XM 4/8 2.9 GHz 3.8 GHz 8 MByte 55 Watt 650-1300MHz

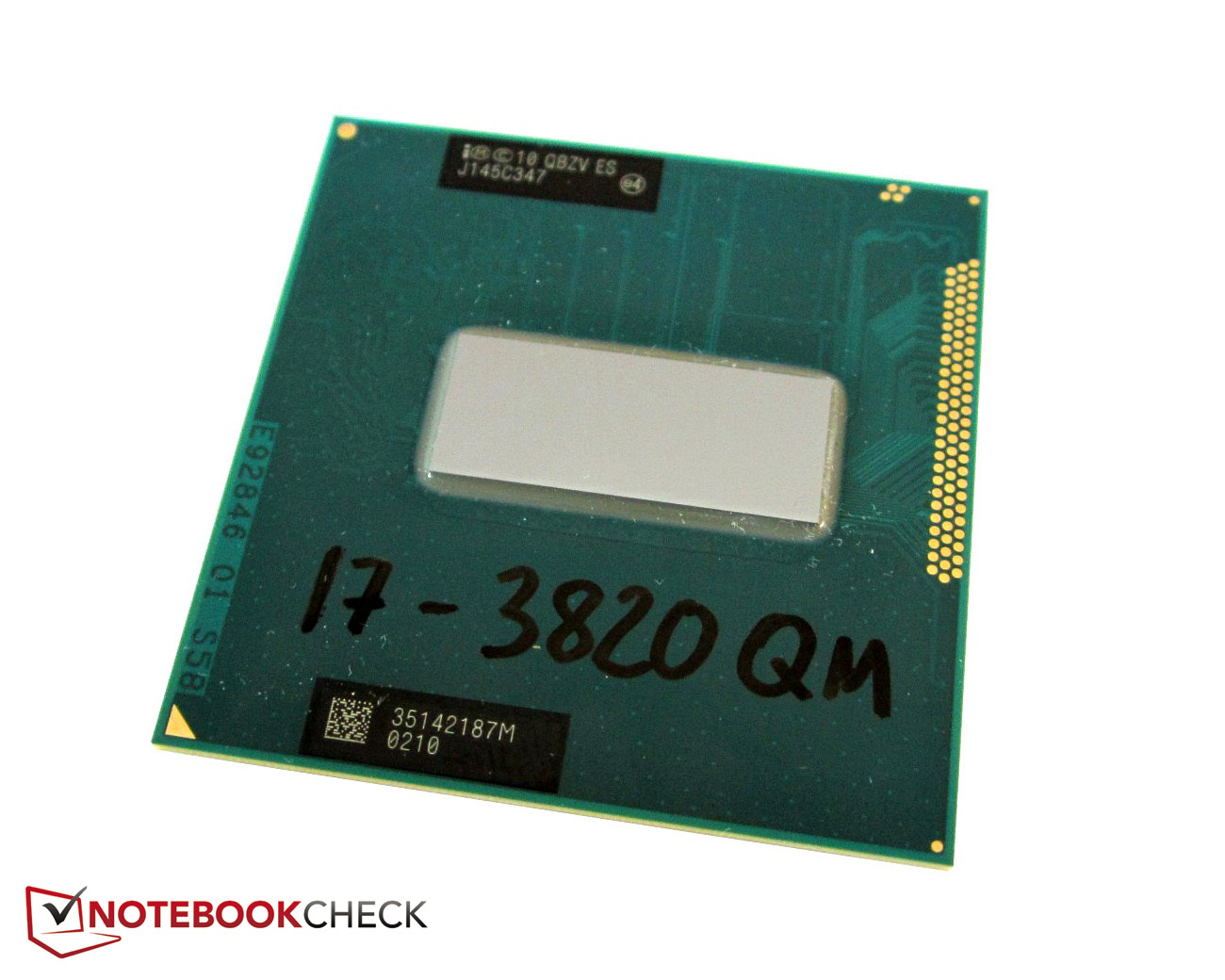

Core i7-3820QM 4/8 2.7 GHz 3.7 GHz 8 MByte 45 Watt 650-1250MHz
Core i7-3720QM 4/8 2.6 GHz 3.6 GHz 6 MByte 45 Watt 650-1250MHz
Core i7-3610QM 4/8 2.3 Ghz 3.3 GHz 6 MByte 45 Watt 650-1100MHz

De concurrentie

Om een indruk te geven waar de HD 4000 tegen op moet boksen hebben we een lijst van low-range en mid-range grafische kaarten samengesteld:

Schenker XMG A501

• Intel Core i7-2630QM (2.0-2.9 GHz), 8 GByte DDR3-RAM (1333 MHz), Intel HD Graphics 3000 @ 650-1100 MHz (GPU-Driver: 8.15.10.2653) ⇒ Een notebook met een typische Sandy Bridge HD 3000 GPU.

Acer Aspire 5755G-2678G1TMtks

• Intel Core i7-2670QM (2.2-3.1 GHz), 8 GByte DDR3-RAM (1333 MHz), Nvidia GeForce GT 630M @ 672 / 800 MHz (GPU- Driver: 285.64) ⇒ Op het moment Nvidia's meest succesvolle mid-range GPU.

Acer Aspire 7560G-83524G50Mnkk

• AMD A8-3520M (1.6-2.5 GHz), 4 GByte DDR3-RAM (1333 MHz), AMD Radeon HD 6620G @ 400 MHz (GPU- Driver: 8.901.3.0) ⇒ De krachtigste GPU uit de Llano familie van AMD.

HP Pavilion g7-1353eg

• AMD A6-3420M (1.5-2.4 GHz), 6 GByte DDR3-RAM (1333 MHz), AMD Radeon HD 7450M @ 700 / 900 MHz (GPU- Driver: 8.900.7.1000) ⇒ Een typisch instap-model grafische kaart die vaak gebruikt wordt in goedkope multimedia notebooks.

Acer Aspire 5750G-2354G50Mnkk

• Intel Core i3-2350M (2.3 GHz), 4 GByte DDR3-RAM (1333 MHz), Nvidia GeForce 610M @ 672 / 800 MHz (GPU- Driver: 285.64) ⇒ Acer heeft een goedkope variant met kloksnelheden onder de standaard van 900MHz.

Update: Kort na het uitkomen van dit artikel is er een Ivy Bridge notebook binnengekomen met een i7-3610QM. We hebben de scores in sommige tabellen en in delen van het artikel gezet.

MSI GT70-i7169BWW7H

• Intel Core i7-3610QM (2.3-3.3 GHz), 16 GByte DDR3-RAM (1600 MHz), Intel HD Graphics 4000 @ 650 / 1100 MHz (GPU- Driver: 8.15.10.2618)

Benchmarks

De selectie van geschikte grafische benchmarks was geen makkelijke taak. De prestatie index in Windows 7 en de scroes van CineBench R10/11 zijn niet zo precies als we zouden willen en de 3DMark benchmarks zijn iets meer geoptimaliseerd en gericht op Intel.

Om een lang verhaal kort te maken, we hebben gekozen voor de DirectX11 gebaseede Unigen Heaven 2.1 benchmark. Extra metingen van de andere GPU's kun je vinden in ons GPU overzicht.

Unigine Heaven 2.1

De Unigen Heaven benchmark is een van de zwaarste tests van het uithoudingsvermogen van de HD 4000. Misschien verrassend, maar de geïntegreerde Intel GPU heeft zelfs moeite met lage resoluties en instellingen. We hebben getest onder onze standaard resolutie van 1280x1024 pixels en normale tesselatie instellingen en kwamen gemiddeld op een schokkerige 13 FPS. Dit betekent echter dat de HD 4000 nog steeds twee keer zo snel is als sommige low-end grafische kaarten zoals de Radeon 7450 en de GeForce 610M, die beide slechts 7 FPS haalden onder dezelfde omstandigheden. De GeForce 630M ligt voor op de rest met een gemiddelde van 14 FPS.

Unigine Heaven 2.1 - 1280x1024 high, Tesselation (normal), DirectX11 AA:off AF:1x (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
13 fps ∼2%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
11.6 fps ∼2% -11%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
7.4 fps ∼1% -43%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
7.2 fps ∼1% -45%

Games

Tijd voor de echte gaming benchmarks. Van de 15 games die we getest hebben gaan we er bij 7 wat dieper op in. Voor een bredere vergelijking zie ons game overzicht.

1366 x 768, alles aan, 4x AF

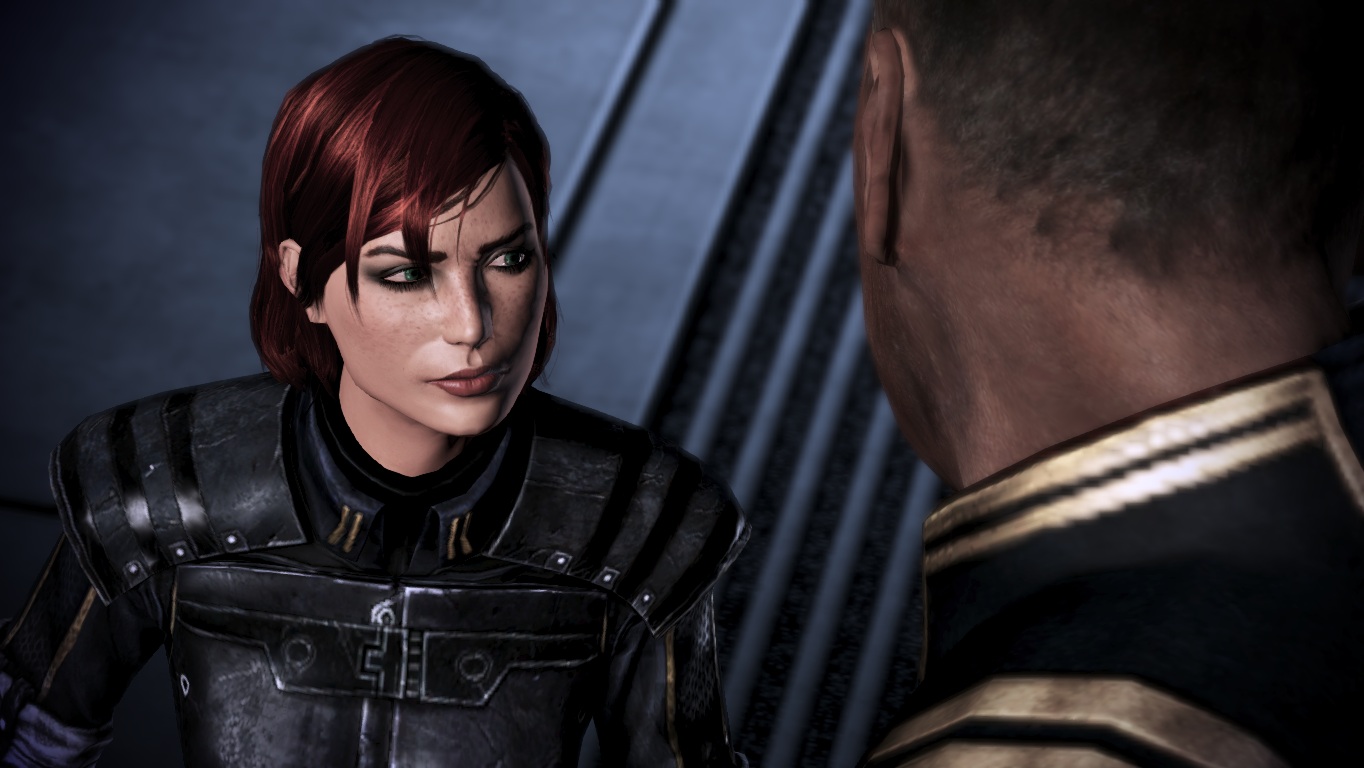

Mass Effect 3

Het laatste deel uit de Mass Effect trilogie kan goed overweg met middelmatige hardware. We selecteerden een resolutie van 1366x768 met alle grafische mogelijkheden ingeschakeld en 4x texture filtering en nog steeds haalden we 30 FPS met de geïntegreerde Intel GPU. In vergelijking, de HD 3000 haalde slechts 22 FPS met dezelfde instellingen.

Mass Effect 3 - 1366x768 all on AA:on AF:4x (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
33.9 fps ∼34%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
30.7 fps ∼31% -9%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
21.7 fps ∼22% -36%
Mass Effect 3
 ResolutieInstellingenWaarde
 1920x1080all on, on AA, 8xAF18.8 fps
 1366x768all on, on AA, 4xAF33.9 fps
 1280x720all off48.3 fps
1366 x 768, Gemiddelde instellingen

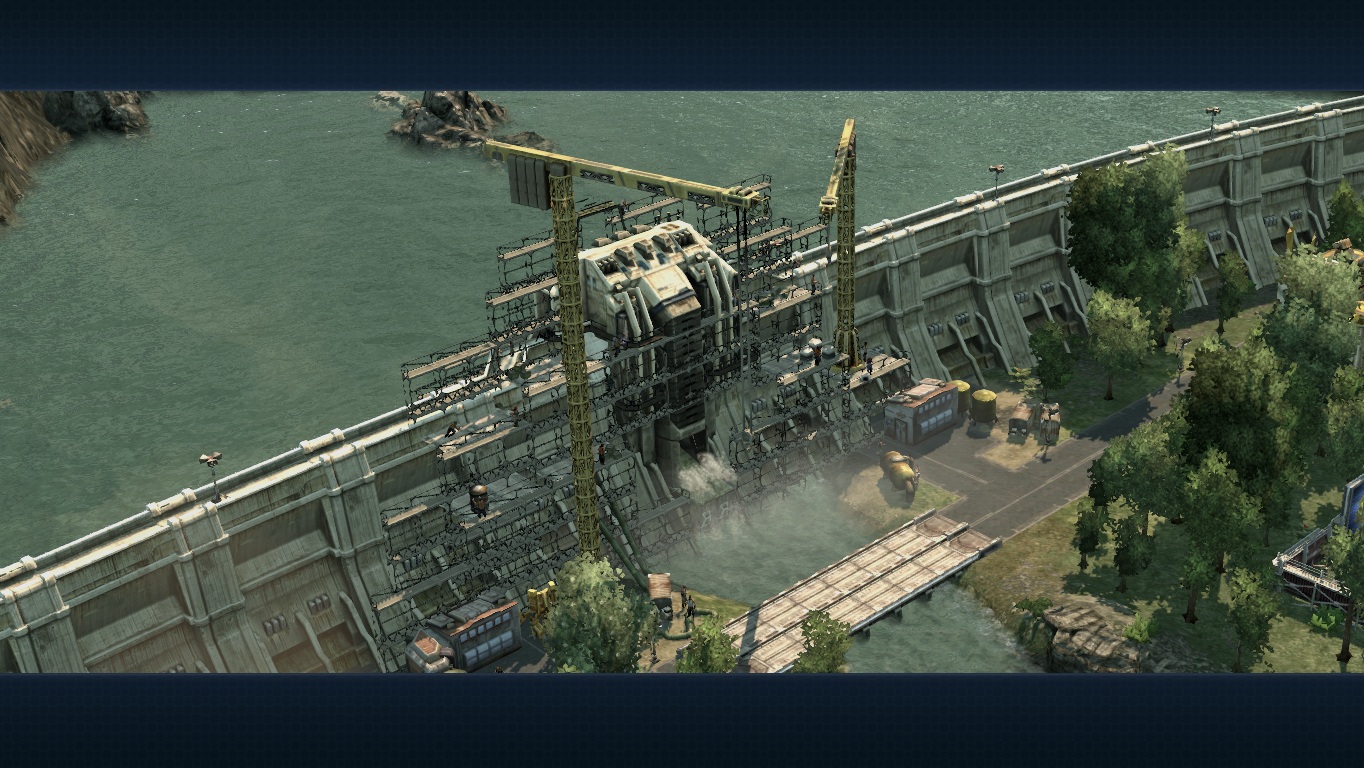

Anno 2070

De strategie hit Anno 2070 dwingt de HD 4000 als gauw op zijn knieën. Met gemiddelde instellingen en een resolutie van 1366x768 pixels lijkt het spel in het begin goed speelbaar met een gemiddelde van 28 FPS. Als je echter met je camera over grote steden gaat zakt de FPS al snel tot onder de 10. Met lagere instellingen wordt de gameplay een stuk vloeiender.

Anno 2070 - 1366x768 Medium Preset AA:on (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
27.9 fps ∼12%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
24.9 fps ∼10% -11%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
15.1 fps ∼6% -46%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
29.7 fps ∼12% +6%
Acer Aspire 7560G
Radeon HD 6620G / A8-3520M
23.7 fps ∼10% -15%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
21 fps ∼9% -25%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
16.1 fps ∼7% -42%
Anno 2070
 ResolutieInstellingenWaarde
 1920x1080Very High Preset, on AA, 4xAF8.7 fps
 1366x768High Preset, on AA, 2xAF17.8 fps
 1366x768Medium Preset, on AA27.9 fps
 1024x768Low Preset58.2 fps
1280 x 720, Lage instellingen

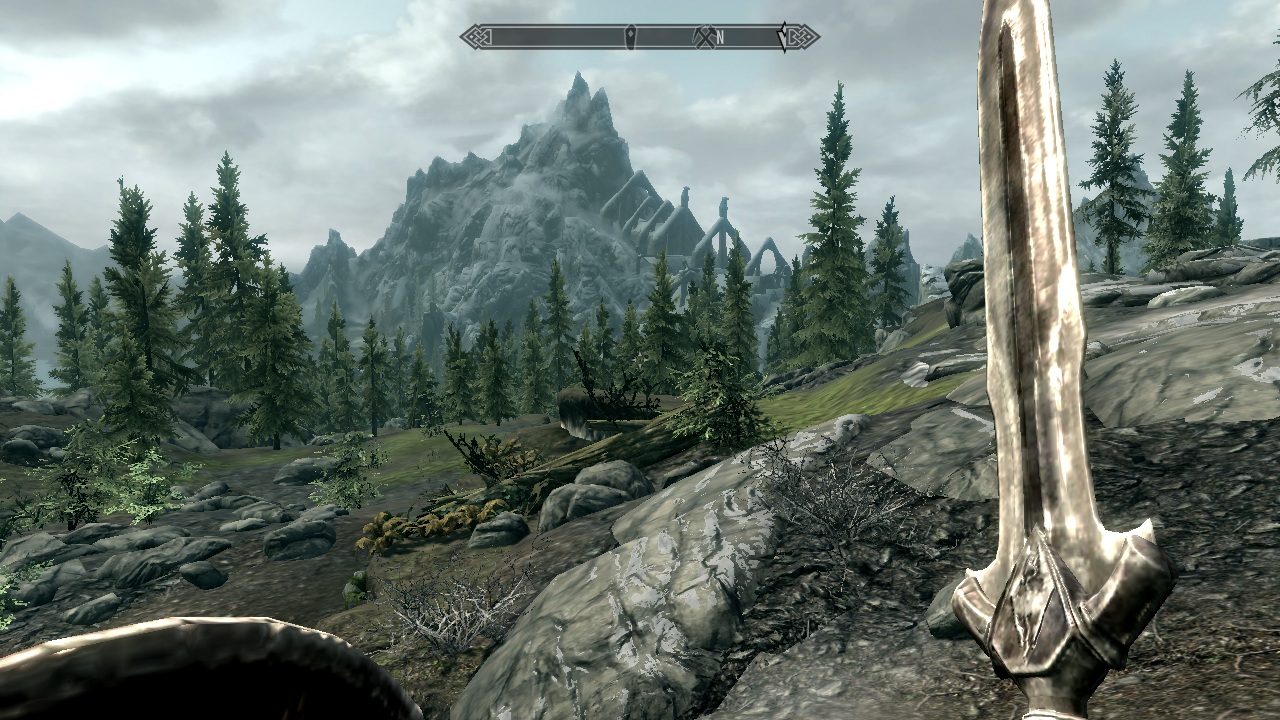

The Elder Scrolls V: Skyrim

Het veel geprezen Elder Scrolls V: Skyrim is alleen speelbaar op lage instellingen. We konden 40 FPS halen op een resolutie van 1280x720 zonder extra grafische opties. Dit is nog steeds een verbetering van 30-40 procent ten opzichte van de HD 3000, vergelijkbaar met wat we zagen bij Mass Effect 3.

The Elder Scrolls V: Skyrim - 1280x720 Low Preset (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
39.5 fps ∼22%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
35.9 fps ∼20% -9%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
25.2 fps ∼14% -36%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
40.9 fps ∼23% +4%
Acer Aspire 7560G
Radeon HD 6620G / A8-3520M
22.7 fps ∼13% -43%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
29.5 fps ∼17% -25%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
25.5 fps ∼14% -35%
The Elder Scrolls V: Skyrim
 ResolutieInstellingenWaarde
 1920x1080Ultra Preset, 8xAA, 16xAF6.1 fps
 1366x768High Preset, 8xAA, 8xAF11.2 fps
 1366x768Medium Preset, 4xAA19.5 fps
 1280x720Low Preset39.5 fps
1366 x 768, Middelmatige instellingen, alles aan

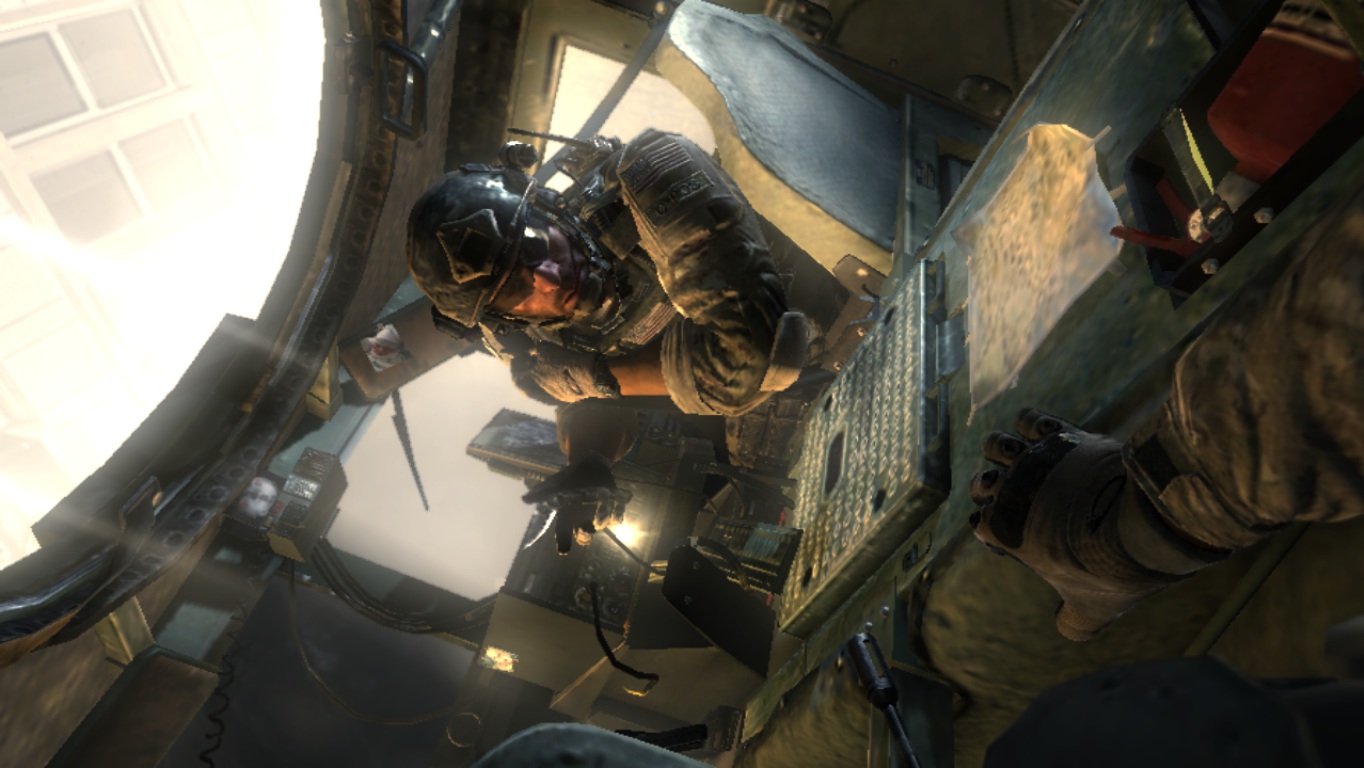

Call of Duty: Modern Warfare 3

De oude grafische engine van de Call of Duty serie is vooral prettig voor zwakkere grafische kaarten. Middelmatige instellingen met alle grafische opties aan onder een resolutie van 1366x768 pixels levert een framerate op van >40 FPS. We verwachten dat multiplayer gameplay nog beter zal gaan dan de grafische intensievere single player campaign. Gebruikers kunnen rommelen met de AA en SSAO instellingen als dat nodig is op multiplayer maps.

CoD: Modern Warfare 3 - 1366x768 Normal, all on, SSAO: Low (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
47 fps ∼25%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
42.8 fps ∼23% -9%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
31.9 fps ∼17% -32%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
34.4 fps ∼18% -27%
CoD: Modern Warfare 3
 ResolutieInstellingenWaarde
 1920x1080Extra, all on, Image Quality: Native, 4xAA14.2 fps
 1366x768High, all on, Image Quality: Native, 2xAA19.9 fps
 1366x768Normal, all on, SSAO: Low47 fps
 1024x768Low, all off84.5 fps
1024 x 768, Lage instellingen

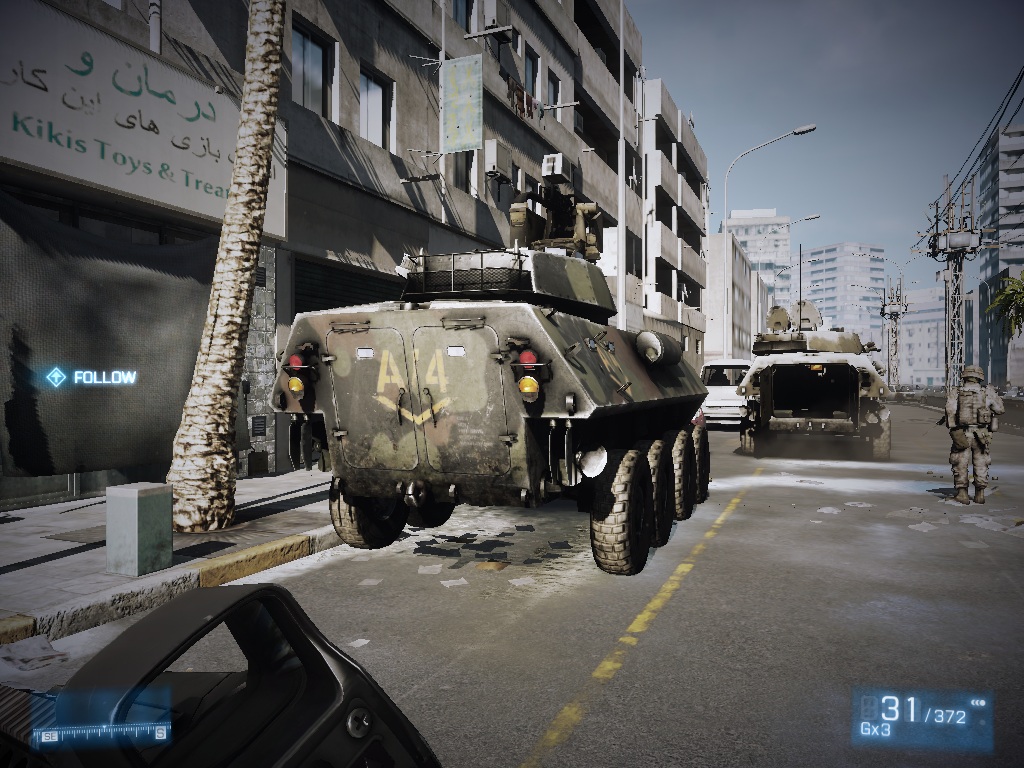

Battlefield 3

EA's Battlefield 3 staat bekend om zijn hoge eisen. We raden dan ook aan om BF3 alleen te spelen op mid-range of high-end GPU's. De HD 400 haalt nauwelijks de 30 FPS op de laagste resolutie en instellingen. Andere low-end modellen, zoals AMD's quad core A8-3520M met een geïntegreerde Radeon HD 6620G deden het nog slechter.

Battlefield 3 - 1024x768 low AA:- AF:2x (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
26.9 fps ∼18%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
24.5 fps ∼16% -9%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
16.6 fps ∼11% -38%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
34.3 fps ∼22% +28%
Acer Aspire 7560G
Radeon HD 6620G / A8-3520M
24.7 fps ∼16% -8%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
21.8 fps ∼14% -19%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
19 fps ∼12% -29%
Battlefield 3
 ResolutieInstellingenWaarde
 1920x1080ultra, 4x MSAA, 16xAF5.8 fps
 1366x768high, -AA, 16xAF15.3 fps
 1366x768medium, -AA, 4xAF20.4 fps
 1024x768low, -AA, 2xAF26.9 fps
1366 x 768, Hoge instellingen, 2x AA

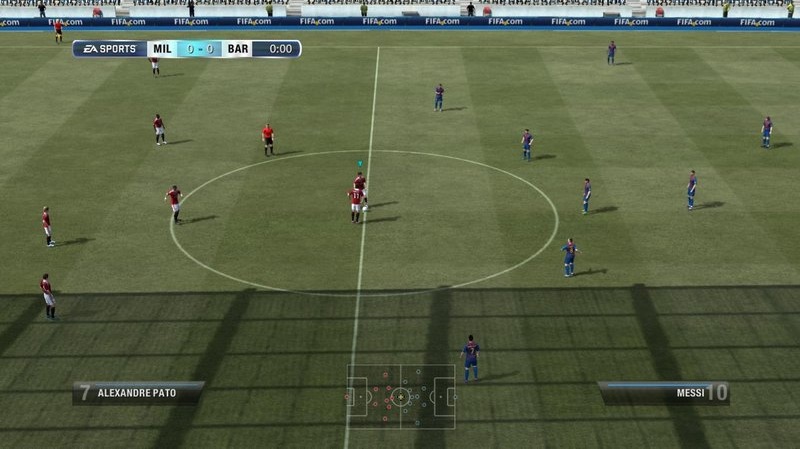

Fifa 12

Fifa 12 is waarschijnlijk de game met de laagste eisen op de lijst. We haalden bijna 60 FPS op een resolutie van 1366x768 met maximale instellingen en 2x AA. Bij close-up herhalingen daalt de framerate echter merkbaar. Instap-model grafische opties van AMD en Nvidia doen het beter dan de HD 4000 bij deze titel maar ze zijn tenminste allemaal een verbetering over de HD 3000.

Fifa 12 - 1360x768 high AA:2x (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
50.8 fps ∼13%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
47.8 fps ∼13% -6%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
30.6 fps ∼8% -40%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
103.8 fps ∼27% +104%
Acer Aspire 7560G
Radeon HD 6620G / A8-3520M
56.6 fps ∼15% +11%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
55.6 fps ∼15% +9%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
56.9 fps ∼15% +12%
Fifa 12
 ResolutieInstellingenWaarde
 1920x1080high, 4xAA28.3 fps
 1360x768high, 2xAA50.8 fps
 1024x768medium106.4 fps
 800x600low192.1 fps
1366 x 768, Middelmatige instellingen

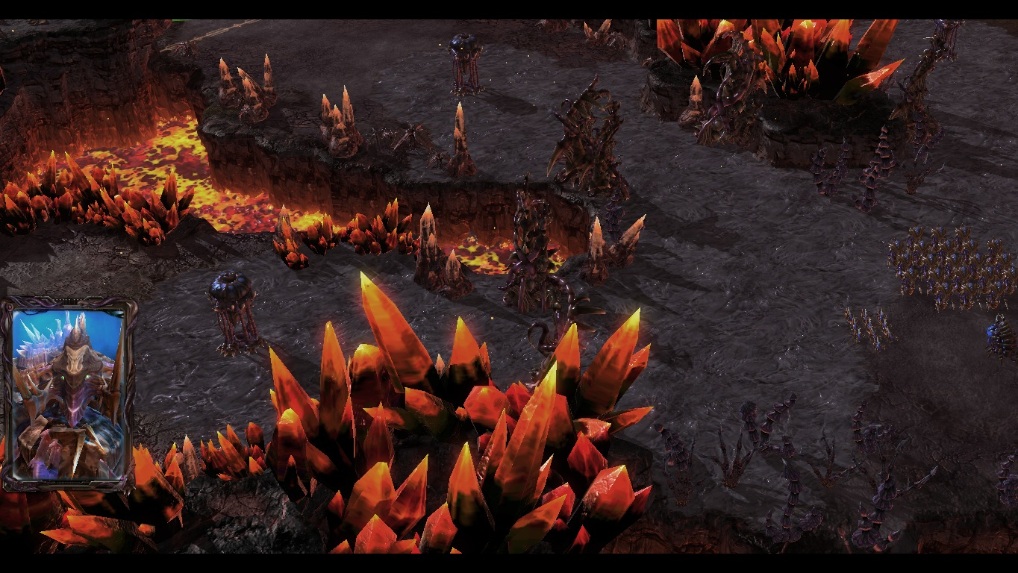

StarCraft 2

Starcraft 2 zal waarschijnlijk nog een aantal jaren te boek staan als hèt RTS spel. De HD 4000 is goed uitgerust om om te gaan met Blizzard's spel (net als de HD 3000) hoewel de instellingen zullen blijven steken op gemiddeld of lager, zeker tijdens grote veldslagen en de single-player campagin.

StarCraft 2 - 1360x768 medium (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
34.3 fps ∼15%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
30.8 fps ∼14% -10%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
19.5 fps ∼9% -43%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
43.5 fps ∼19% +27%
Acer Aspire 7560G
Radeon HD 6620G / A8-3520M
30.8 fps ∼14% -10%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
28.4 fps ∼13% -17%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
24.1 fps ∼11% -30%
StarCraft 2
 ResolutieInstellingenWaarde
 1920x1080ultra12 fps
 1360x768high22.4 fps
 1360x768medium34.3 fps
 1024x768low186 fps

Meer Games

Hier komen de benchmarks voor de overige 8 games. De algemene boodschap is dat de HD 4000 duidelijk een instap-model GPU is, ongeacht de game. Echter, vergeleken met de HD 3000 zijn er verbeteringen in prestatie te zien van 20 tot 80 procent.

Alan Wake - 1024x768 Low Preset AA:2x (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
16.2 fps ∼11%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
14.4 fps ∼9% -11%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
9.1 fps ∼6% -44%
Alan Wake
 ResolutieInstellingenWaarde
 1920x1080High Preset, 4xAA, 8xAF5.3 fps
 1366x768Medium Preset, 4xAA, 4xAF11.8 fps
 1024x768Low Preset, 2xAA16.2 fps
F1 2011 - 1024x768 Medium Preset DX9 (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
42 fps ∼38%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
40 fps ∼36% -5%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
30 fps ∼27% -29%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
60 fps ∼54% +43%
Acer Aspire 7560G
Radeon HD 6620G / A8-3520M
32 fps ∼29% -24%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
30 fps ∼27% -29%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
38 fps ∼34% -10%
F1 2011
 ResolutieInstellingenWaarde
 1920x1080Ultra Preset DX11, 4xMSAA12 fps
 1366x768High Preset DX11, 2xMSAA17 fps
 1024x768Medium Preset DX942 fps
 800x600Ultra Low Preset DX978 fps
Deus Ex Human Revolution - 1366x768 DX11, Shadows, SSAO, DOF: Normal, Post Processing, Tessellation AA:Simple Edge AF:4x (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
32.9 fps ∼12%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
31.1 fps ∼11% -5%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
36 fps ∼13% +9%
Acer Aspire 7560G
Radeon HD 6620G / A8-3520M
23 fps ∼8% -30%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
19.8 fps ∼7% -40%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
20 fps ∼7% -39%
Deus Ex Human Revolution
 ResolutieInstellingenWaarde
 1920x1080DX11, Soft Shadows, SSAO High, DOF: High, Post Processing, Tessellation, MLAA, 16xAF12.6 fps
 1366x768DX11, Shadows, SSAO, DOF: Normal, Post Processing, Tessellation, Simple Edge AA, 4xAF32.9 fps
 1024x768DX9, All Off, Trilinear AF74.5 fps
Dirt 3 - 1024x768 Medium Preset AA:0x AF:- (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
45 fps ∼22%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
38.2 fps ∼19% -15%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
31.8 fps ∼16% -29%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
62.7 fps ∼31% +39%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
38.3 fps ∼19% -15%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
34.6 fps ∼17% -23%
Dirt 3
 ResolutieInstellingenWaarde
 1920x1080Ultra Preset, 4xAA, -AF12.8 fps
 1360x768High Preset, 2xAA, -AF25.1 fps
 1024x768Medium Preset, 0xAA, -AF45 fps
 800x600Ultra Low Preset, 0xAA, -AF77.5 fps
Crysis 2 - 1024x768 High (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
31.1 fps ∼13%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
27.7 fps ∼12% -11%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
18.5 fps ∼8% -41%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
37.4 fps ∼16% +20%
Acer Aspire 7560G
Radeon HD 6620G / A8-3520M
25.3 fps ∼11% -19%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
23.5 fps ∼10% -24%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
20.4 fps ∼9% -34%
Crysis 2
 ResolutieInstellingenWaarde
 1920x1080Extreme7.7 fps
 1366x768Very High21.3 fps
 1024x768High31.1 fps
 800x600High49.5 fps
Call of Duty: Black Ops - 1024x768 medium AA:0x AF:0x (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
36.5 fps ∼28%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
34.1 fps ∼26% -7%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
27 fps ∼21% -26%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
62.6 fps ∼48% +72%
Acer Aspire 7560G
Radeon HD 6620G / A8-3520M
39 fps ∼30% +7%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
36.5 fps ∼28% 0%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
40.3 fps ∼31% +10%
Call of Duty: Black Ops
 ResolutieInstellingenWaarde
 1920x1080extra, 4xAA, 8xAF16.9 fps
 1360x768high, 2xAA, 4xAF22.5 fps
 1024x768medium, 0xAA, 0xAF36.5 fps
 800x600low (all off), 0xAA, 0xAF54.5 fps
Mafia 2 - 1024x768 medium AA:0x AF:8x (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
30.8 fps ∼19%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
27.1 fps ∼17% -12%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
17.4 fps ∼11% -44%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
45.2 fps ∼28% +47%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
29.2 fps ∼18% -5%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
24.8 fps ∼16% -19%
Mafia 2
 ResolutieInstellingenWaarde
 1920x1080high, 0xAA, 16xAF14.6 fps
 1360x768high, 0xAA, 16xAF23.4 fps
 1024x768medium, 0xAA, 8xAF30.8 fps
 800x600low, 0xAA, 0xAF40.5 fps
Metro 2033 - 800x600 Low DX9 AA:A AF:4x (sorteer op waarde)
One M73-2N
HD Graphics 4000 / Core i7-3820QM
44.3 fps ∼29%
MSI GT70
HD Graphics 4000 / Core i7-3610QM
41.2 fps ∼27% -7%
Schenker XMG A501
HD Graphics 3000 / Core i7-2630QM
30.3 fps ∼20% -32%
Acer Aspire 5755G
GeForce GT 630M / Core i7-2670QM
46.6 fps ∼30% +5%
HP Pavilion g7
Radeon HD 7450M / A6-3420M
34.2 fps ∼22% -23%
Acer Aspire 5750G
GeForce 610M / Core i3-2350M
24.9 fps ∼16% -44%
Metro 2033
 ResolutieInstellingenWaarde
 1920x1080Very High DX11, AAA, 4xAF4.6 fps
 1600x900High DX10, AAA, 4xAF13.6 fps
 1360x768Normal DX10, AAA, 4xAF23.7 fps
 800x600Low DX9, AAA, 4xAF44.3 fps

Zichtbare Problemen

Intel GPU's staan bekend om hun slechte driver ondersteuning bij games. Gebruikers hebben geklaagd over artifacten en andere glitches bij een brede selectie aan games, problemen die normaal niet voorkomen bij GPU's van AMD of Nvidia.

Na het testen van de HD 4000 zijn we erachter gekomen dat Intel langzaam maar zeker hun drivers aan het verbeteren is. Alen Wake, bijvoorbeeld, draait met moeite op de HD 3000, maar doet het wel goed op de HD 4000. Er zijn echter nog steeds extra problemen bij een aantal games waaronder:



  • Deus Ex 3: Hoewel FRAPS een constante framerate rapporteert zagen we zo nu en dan subjectief grote terugvallen in framerate.
  • Black Ops: Vergelijkbaar als bij Deus Ex 3 zagen we af en toe wat schokken op alle grafische instellingen
  • Fifa 12: Ongebruikelijk lange laadtijden bij het starten (alleen bij de huidige NDA CPU Core i5-3xxx)
  • Metro 2033: Het scherm bevriest bij het opstarten onder sommige omstandigheden  (alleen bij de huidige NDA CPU Core i5-3xxx)

Samenvatting

Over het algemeen zijn we onder de indruk van Intel's nieuwe geïntegreerde grafische core. De fabrikant heeft de vorige HD 3000 verbeterd met ongeveer 30 procent. Dit verschil kan oplopen tot 30-40 procent als de GPU gekoppeld is aan een krachtige quad-core Ivy Bridge CPU zoals de i7-3610QM. Zelfs de beste AMD Llano chips kunnen niet concurreren met de HD 4000, in ieder geval niet in onze benchmark vergelijkingen hierboven. Intel levert ongeveer 15 procent betere prestaties vergeleken met AMD's Fusion Llano chips.

Misschien nog indrukwekkender is dat de Intel GPU de inmiddels ouderwetse Radeon HD 7450 verslaat. Hierdoor kun je na gaan denken of low-end GPU's van AMD of Nvidia nog wel een goed alternatief zijn.

AA en andere grafische eye candy kan prima draaien op de HD 4000. De GPU is uiteraard niet gemaakt op de toekomst nu gebruikers steeds meer kijken naar systemen met een GeForce GT 640M of GT 650M voor voor een notebook uit de middenmoot.

Desondanks heeft Intel een goed zijn best gedaan op de HD 4000, zeker vanuit het perspectief van een geïntegreerde GPU. Hoewel het duidelijk geen bedreiging is voor alles hoger dan een mid-range grafische kaart kunnen low-end opties van AMD of Nvidia zich in de problemen bevinden. Aangezien geïntegreerde GPU's in de meerderheid van de notebooks zit kan Intel makkelijk een groot deel van de grafische markt wegkapen van zijn concurrenten. Met AMD Trinity slechts een aantal maanden weg kan het tij echter zomaar draaien als de nieuwe Fusion core een goede indruk maakt en zo Intel van de troon van geïntegreerde grafische chips stoten.

Please share our article, every link counts!
> Overzichten en testrapporten over laptops en mobieltjes > Testrapporten > Archief van onze testrapporten > Intel HD Graphics 4000
Florian Glaser, 2012-05-19 (Update: 2013-06- 6)
