Kort testrapport Zotac ZBOX-CI660 Nano (i7-8550U) Mini PC

No fans required. Een mini-pc zonder ventilator met de kracht van een moderne Ultrabook. De ZBox CI660 bewijst dat je een 15 Watt Core i7-8550U CPU passief kunt koelen zonder ernstige beperkingen op te lopen.

Allen Ngo, 👁 Allen Ngo, Published 24-09-2018 🇺🇸 🇮🇹 ...

Desktop Kaby Lake

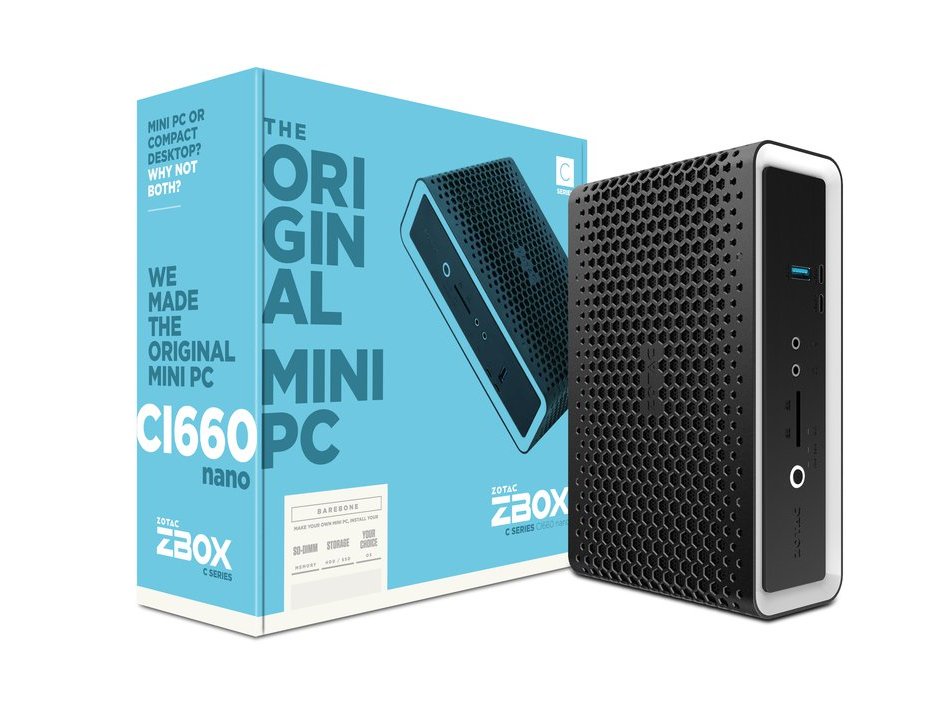

Zotac ZBOX-CI660 Nano

Processor

Intel Core i7-8550U 4 x 1.8 - 4 GHz, Kaby Lake Refresh

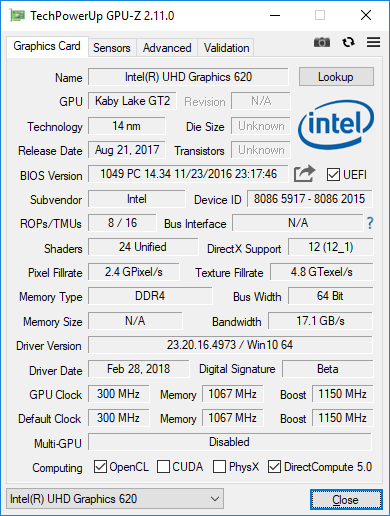

Grafische kaart

Intel UHD Graphics 620, Core: 300 MHz, Geheugen: 1067 MHz, DDR4, 23.20.16.4973

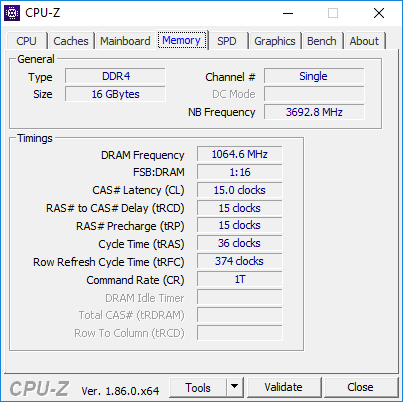

Geheugen

16 GB

, DDR4-2132, 1200 MHz, PC4-17000, 15-15-15-36, Single-Channel

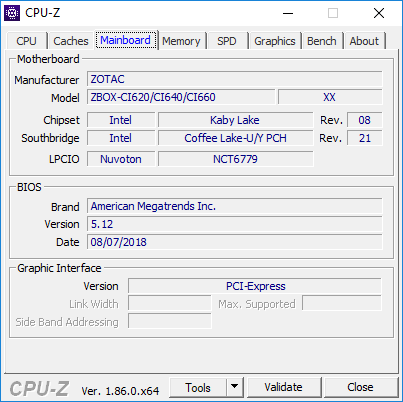

Moederbord

Intel Kaby Lake-U + iHDCP 2.2 Base PCH

Opslag

OCZ Vertex OCZSSD2-1VTX120G, 120 GB

Geluidskaart

Intel Kaby Lake-U/Y PCH - High Definition Audio

Verbindingen

7 USB 3.0, 1 HDMI, 1 DisplayPort, 1 Kensington Lock, Audio Verbindingen: 3.5 mm earphones, 3.5 mm microphone, Card Reader: SD kaartlezer

Netwerkmogelijkheden

Realtek RTL8168/8111 Gigabit-LAN (10/100/1000MBit/s), Intel Dual Band Wireless-AC 3165 (a/b/g/n = Wi-Fi 4/ac = Wi-Fi 5/), Bluetooth 4.2

Afmetingen

hoogte x breedte x diepte (in mm): 68 x 204 x 129

Besturingssysteem

Microsoft Windows 10 Home 64 Bit

Bijkomende functionaliteiten

VESA bevestiging en schroeven, antennes, Quick Start gids, USB-stick met drivers, DVD met drivers, 24 Maanden Garantie, ventilatorloos

Gewicht

1.143 kg, Voeding: 321 g

Opmerking: De fabrikant kan onderdelen van verschillende leveranciers gebruiken, waaronder beeldschermen, schijven of geheugensticks met vergelijkbare specificaties.

zie alle specificaties

Zotac ZBOX Magnus EK71080 Zotac ZBOX Magnus EN51050 Zotac ZBOX-CI660 Nano Intel Hades Canyon NUC8i7HVK Intel NUC7CJYH DIN A4 ❌

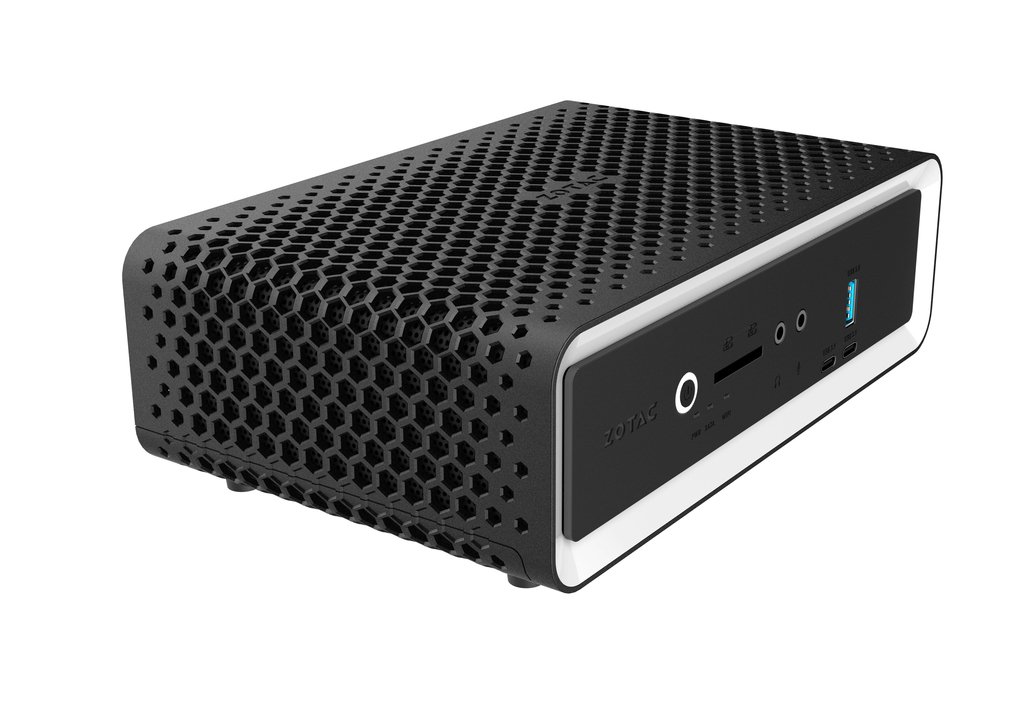

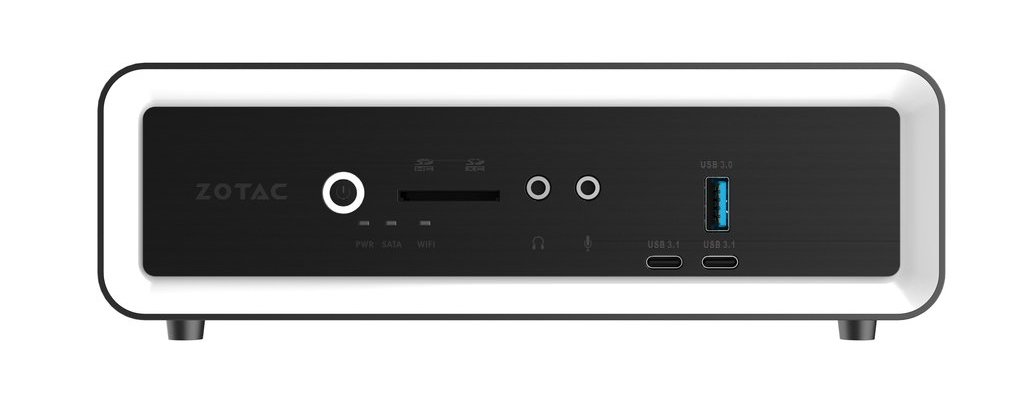

Voorkant: 3-in-1 SD kaartlezer, 3.5 mm audio-uit, 3.5 mm audio-in, USB 3.0 Type-A, 2x USB Type-C 3.1, (Bron: Zotac)

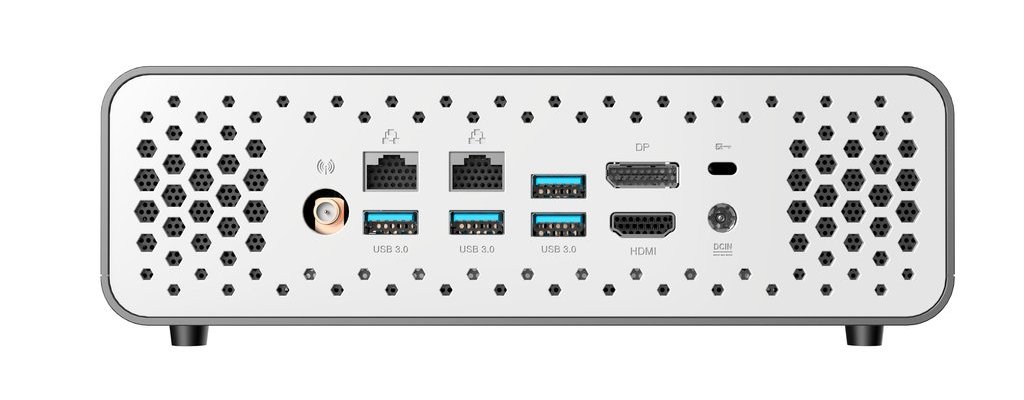

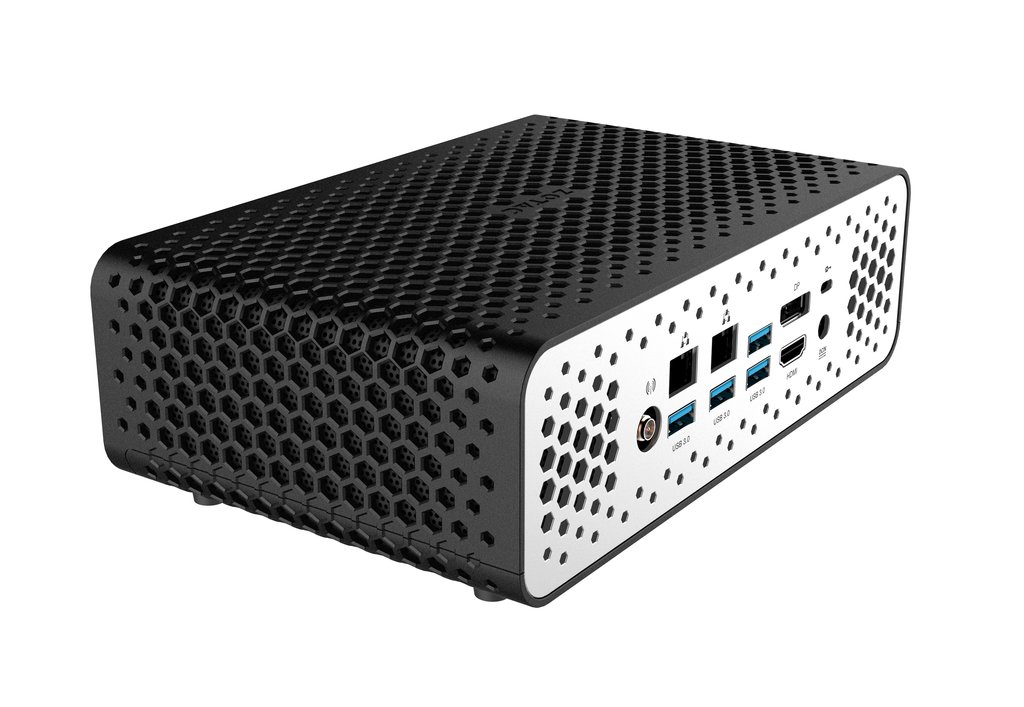

Achterkant: Afneembare antennes, 2x Gigabit Ethernet, 4x USB 3.0 Type-A, HDMI 2.0, Volledige grootte DisplayPort 1.2, Kensington Lock, stroomadapter (Bron: Zotac)

SD Card Reader
average JPG Copy Test (av. of 3 runs)
Dell XPS 13 9370 i7 UHD (Toshiba Exceria Pro UHS-II)	156.4 MB/s +347%
Intel Hades Canyon NUC8i7HVK (Toshiba Exceria Pro SDXC 64 GB UHS-II)	81 MB/s +131%
Zotac ZBOX Magnus EN51050 (Toshiba Exceria Pro SDXC 64 GB UHS-II)	43.3 MB/s +24%
Zotac ZBOX-CI660 Nano (Toshiba Exceria Pro SDXC 64 GB UHS-II)	35 MB/s
maximum AS SSD Seq Read Test (1GB)
Dell XPS 13 9370 i7 UHD (Toshiba Exceria Pro UHS-II)	207.2 MB/s +449%
Intel Hades Canyon NUC8i7HVK (Toshiba Exceria Pro SDXC 64 GB UHS-II)	88.3 MB/s +134%
Zotac ZBOX Magnus EN51050 (Toshiba Exceria Pro SDXC 64 GB UHS-II)	41.68 MB/s +10%
Zotac ZBOX-CI660 Nano (Toshiba Exceria Pro SDXC 64 GB UHS-II)	37.73 MB/s

Networking
iperf3 transmit AX12
Dell XPS 13 9370 i7 UHD Killer Wireless-n/a/ac 1435 Wireless Network Adapter	504 MBit/s +131%
Intel Hades Canyon NUC8i7HVK Intel Dual Band Wireless-AC 8265	376 MBit/s +72%
Zotac ZBOX Magnus EN51050 Intel Dual Band Wireless-AC 3165	219 MBit/s 0%
Zotac ZBOX-CI660 Nano Intel Dual Band Wireless-AC 3165	218 MBit/s
iperf3 receive AX12
Dell XPS 13 9370 i7 UHD Killer Wireless-n/a/ac 1435 Wireless Network Adapter	665 MBit/s +121%
Intel Hades Canyon NUC8i7HVK Intel Dual Band Wireless-AC 8265	591 MBit/s +96%
Zotac ZBOX Magnus EN51050 Intel Dual Band Wireless-AC 3165	327 MBit/s +9%
Zotac ZBOX-CI660 Nano Intel Dual Band Wireless-AC 3165	301 MBit/s

Cinebench R15 CPU Multi 64 Bit

Cinebench R15
CPU Single 64Bit
Dell XPS 13 9370 i7 UHD Intel Core i7-8550U	165 Points +6%
Gemiddeld Intel Core i7-8550U (108 - 172, n=76)	159.6 Points +2%
Asus FX503VM-EH73 Intel Core i7-7700HQ	156 Points 0%
Zotac ZBOX-CI660 Nano Intel Core i7-8550U	156 Points
Microsoft Surface Laptop i7 Intel Core i7-7660U	154 Points -1%
Apple MacBook Pro 13 2018 Touchbar i5 Intel Core i5-8259U	154 Points -1%
Lenovo ThinkPad 25 Intel Core i7-7500U	146 Points -6%
HP EliteBook x360 1030 G3 Intel Core i5-8250U	141 Points -10%
Acer Swift 3 SF315-41G-R6BR AMD Ryzen 5 2500U	138 Points -12%
Lenovo Ideapad 720S-13ARR AMD Ryzen 7 2700U	135 Points -13%
Zotac ZBOX Magnus EN51050 Intel Core i5-7500T	129 Points -17%
Fujitsu Lifebook E746 Intel Core i5-6200U	112 Points -28%
Asus VivoBook E200HA-FD0041TS Intel Atom x5-Z8350	27 Points -83%
CPU Multi 64Bit
Asus FX503VM-EH73 Intel Core i7-7700HQ	733 Points +4%
Zotac ZBOX-CI660 Nano Intel Core i7-8550U	702 Points
Apple MacBook Pro 13 2018 Touchbar i5 Intel Core i5-8259U	687 Points -2%
Apple MacBook Pro 13 2018 Touchbar i5 Intel Core i5-8259U	608 Points -13%
Dell XPS 13 9370 i7 UHD Intel Core i7-8550U	639 Points -9%
Acer Swift 3 SF315-41G-R6BR AMD Ryzen 5 2500U	613 Points -13%
Gemiddeld Intel Core i7-8550U (301 - 761, n=78)	576 Points -18%
Lenovo Ideapad 720S-13ARR AMD Ryzen 7 2700U	546 Points -22%
HP EliteBook x360 1030 G3 Intel Core i5-8250U	532 Points -24%
Zotac ZBOX Magnus EN51050 Intel Core i5-7500T	512 Points -27%
Microsoft Surface Laptop i7 Intel Core i7-7660U	397 (337^min - 397^max) Points -43%
Lenovo ThinkPad 25 Intel Core i7-7500U	367 Points -48%
Fujitsu Lifebook E746 Intel Core i5-6200U	278 Points -60%
Asus VivoBook E200HA-FD0041TS Intel Atom x5-Z8350	95 Points -86%

Cinebench R15 CPU Single 64Bit

156 Points

Cinebench R15 CPU Multi 64Bit

702 Points

Cinebench R15 OpenGL 64Bit

46.78 fps

Cinebench R15 Ref. Match 64Bit

97.8 %

Help

... in vergelijking

PCMark 10 | PCMark 8

PCMark 10 - Score
Intel Hades Canyon NUC8i7HVK Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA	5301 Points +38%
Zotac ZBOX Magnus EN51050 GeForce GTX 1050 Mobile, i5-7500T, Samsung SSD 960 Pro 512 GB m.2	4355 Points +14%
Zotac ZBOX-CI660 Nano UHD Graphics 620, i5-8550U, OCZ Vertex OCZSSD2-1VTX120G	3837 Points
Dell XPS 13 9370 i7 UHD UHD Graphics 620, i5-8550U, Toshiba XG5 KXG50ZNV512G	3728 Points -3%
Gemiddeld Intel Core i7-8550U, Intel UHD Graphics 620 (2629 - 4072, n=31)	3607 Points -6%
Lenovo ThinkPad 25 GeForce 940MX, i7-7500U, Samsung SM961 MZVKW512HMJP m.2 PCI-e	3035 Points -21%
Intel NUC7CJYH UHD Graphics 600, Celeron J4005, SanDisk Ultra II	1136 Points -70%

PCMark 8 - Home Score Accelerated v2
Intel Hades Canyon NUC8i7HVK Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA	4833 Points +34%
Zotac ZBOX Magnus EN51050 GeForce GTX 1050 Mobile, i5-7500T, Samsung SSD 960 Pro 512 GB m.2	4755 Points +32%
Lenovo ThinkPad 25 GeForce 940MX, i7-7500U, Samsung SM961 MZVKW512HMJP m.2 PCI-e	3764 Points +5%
Gemiddeld Intel Core i7-8550U, Intel UHD Graphics 620 (3024 - 4197, n=33)	3614 Points +1%
Zotac ZBOX-CI660 Nano UHD Graphics 620, i5-8550U, OCZ Vertex OCZSSD2-1VTX120G	3594 Points
Dell XPS 13 9370 i7 UHD UHD Graphics 620, i5-8550U, Toshiba XG5 KXG50ZNV512G	3371 Points -6%
Intel NUC7CJYH UHD Graphics 600, Celeron J4005, SanDisk Ultra II	2084 Points -42%

PCMark 8 Home Score Accelerated v2		3594 punten
PCMark 10 Score		3837 punten
Help

3DMark 11
1280x720 Performance GPU
Intel Hades Canyon NUC8i7HVK AMD Radeon RX Vega M GH, i7-8809G	14302 Points +708%
Zotac ZBOX Magnus EN51050 NVIDIA GeForce GTX 1050 Mobile, i5-7500T	7831 Points +343%
Acer Swift 3 SF315-41G-R6BR AMD Radeon RX 540, R5 2500U	4646 Points +163%
Apple MacBook Pro 13 2018 Touchbar i5 Intel Iris Plus Graphics 655, i5-8259U	3044 Points +72%
Lenovo ThinkPad 25 NVIDIA GeForce 940MX, i7-7500U	2849 Points +61%
Microsoft Surface Laptop i7 Intel Iris Plus Graphics 640, i7-7660U	2401 Points +36%
Microsoft Surface Laptop i7 Intel Iris Plus Graphics 640, i7-7660U	1980 Points +12%
Dell XPS 13 9370 i7 UHD Intel UHD Graphics 620, i5-8550U	1915 Points +8%
Zotac ZBOX-CI660 Nano Intel UHD Graphics 620, i5-8550U	1769 Points
Gemiddeld Intel UHD Graphics 620 (1144 - 3432, n=244)	1749 Points -1%
HP EliteBook x360 1030 G3 Intel UHD Graphics 620, i5-8250U	1738 Points -2%
Intel NUC7CJYH Intel UHD Graphics 600, Celeron J4005	579 Points -67%
1280x720 Performance Combined
Intel Hades Canyon NUC8i7HVK AMD Radeon RX Vega M GH, i7-8809G	10391 Points +637%
Zotac ZBOX Magnus EN51050 NVIDIA GeForce GTX 1050 Mobile, i5-7500T	6938 Points +392%
Acer Swift 3 SF315-41G-R6BR AMD Radeon RX 540, R5 2500U	4569 Points +224%
Lenovo ThinkPad 25 NVIDIA GeForce 940MX, i7-7500U	2975 Points +111%
Apple MacBook Pro 13 2018 Touchbar i5 Intel Iris Plus Graphics 655, i5-8259U	2683 Points +90%
Microsoft Surface Laptop i7 Intel Iris Plus Graphics 640, i7-7660U	1968 Points +40%
Microsoft Surface Laptop i7 Intel Iris Plus Graphics 640, i7-7660U	1800 Points +28%
Dell XPS 13 9370 i7 UHD Intel UHD Graphics 620, i5-8550U	1755 Points +24%
Gemiddeld Intel UHD Graphics 620 (927 - 2505, n=244)	1578 Points +12%
HP EliteBook x360 1030 G3 Intel UHD Graphics 620, i5-8250U	1489 Points +6%
Zotac ZBOX-CI660 Nano Intel UHD Graphics 620, i5-8550U	1410 Points
Intel NUC7CJYH Intel UHD Graphics 600, Celeron J4005	593 Points -58%

3DMark 11 Performance		1937 punten
Help

... in vergelijking

Stroomgebruik

Uit / Standby	1.3 / 1.9 Watt
Inactief	9.7 / 9.8 / 11.8 Watt
Belasting	51.6 / 63.2 Watt


Key: min: , med: , max: Metrahit Energy Currently we use the Metrahit Energy, a professional single phase power quality and energy measurement digital multimeter, for our measurements. Find out more about it here. All of our test methods can be found here.

	Zotac ZBOX-CI660 Nano i5-8550U, UHD Graphics 620, OCZ Vertex OCZSSD2-1VTX120G, , x,	Intel Hades Canyon NUC8i7HVK i7-8809G, Vega M GH, Intel Optane 120 GB SSDPEK1W120GA, , x,	Zotac ZBOX Magnus EN51050 i5-7500T, GeForce GTX 1050 Mobile, Samsung SSD 960 Pro 512 GB m.2, , x,	Intel NUC7CJYH Celeron J4005, UHD Graphics 600, SanDisk Ultra II, , 0x0, 0.00	Dell XPS 13 9370 i7 UHD i5-8550U, UHD Graphics 620, Toshiba XG5 KXG50ZNV512G, IPS, 3840x2160, 13.30	HP EliteBook 735 G5 3UN62EA R7 2700U, Vega 10, Toshiba KBG30ZMV256G, IPS, 1920x1080, 13.30
Power Consumption		-80%	-102%	57%	24%	20%
Idle Minimum *	9.7	15.5 -60%	21.1 -118%	3.9 60%	5 48%	5.5 43%
Idle Average *	9.8	16.2 -65%	22.1 -126%	4.5 54%	8.3 15%	9.4 4%
Idle Maximum *	11.8	16.5 -40%	26.6 -125%	8.4 29%	8.8 25%	11.6 2%
Load Average *	51.6	83.4 -62%	77.5 -50%	12.3 76%	46.4 10%	39 24%
Load Maximum *	63.2	173.5 -175%	121.7 -93%	21.4 66%	48.6 23%	45.6 28%
Witcher 3 ultra *		121.7	92.4

* ... kleiner is beter

Pro

+ gemakkelijk toegankelijke SODIMM en 2,5-inch SATA-bay

+ goede CPU-prestaties; geen grote prestatiebeperkingen

+ standaard twee jaar garantie

+ klein en lichtgewicht

+ volledig stil

Contra

- geen M.2 SSD-ondersteuning of Thunderbolt 3

- CPU-temperatuur kan koeler zijn

- oppervlakken kunnen behoorlijk warm worden

- geen 2x2 WLAN-opties

- langzame SD-kaartlezer

- geen IR-ontvanger

Getest: Zotac ZBox CI660 Nano. Testmodel geleverd door Zotac

Voor het volledige, Engelse testrapport, klik hier.

Passief gekoelde mini-pc's hebben meestal één groot nadeel en dat is CPU-prestaties. De meeste zijn uitgerust met <7 Watt TDP-CPU's zoals de Atom x5-Z8350 of een Celeron J serie die berucht zijn om hun teleurstellende snelheid en slechte multi-tasking. De ZBox CI660 breekt deze trend door een volwaardige 15 Watt TDP Core i7-8550U CPU op te nemen als een van de snelst beschikbare passief gekoelde mini-pc's. Dankzij de extra grote warmteafleider kan de CPU zelfs sneller draaien dan op veel superdunne Ultrabooks zonder dat er ventilatoren nodig zijn. Onze aanvankelijke vrees voor een zwaar gesmoord systeem was dus ongegrond.

Hoewel de prestaties geweldig zijn, zijn er een paar ontbrekende functies die het vermelden waard zijn. Het ontbreken van zowel een IR-ontvanger als M.2-sleuf heeft invloed op de HTPC-mogelijkheden van het apparaat. Het langzamere 1x1 WLAN kan ook de streamingkwaliteit beïnvloeden voor liefhebbers die 4K-content of games willen streamen zonder gebruik te maken van bekabeld Ethernet. Ten slotte is de grootte van het apparaat iets groter dan bij andere mini-pc's met dezelfde CPU of sneller, zoals de GIGABYTE BRIX GB-BRi7 of Intel Skull Canyon NUC. Gebruikers krijgen stille werking door een beetje te verliezen op compactheid.

Naast de korte lijst met nadelen, is de CI660 uitstekend voor gebruikers die een volledig stille mini-pc willen met meer rekenkracht dan gewoonlijk wordt geassocieerd met computers zonder ventilator. We hopen dat Zotac het concept nog verder zal verbeteren door Iris grafische opties op toekomstige modellen te introduceren.

Ventilatorloos maar met de kracht van een traditionele Ultrabook. De Zotac CI660 Nano is bedoeld voor gebruikers die een volledig stille mini-pc willen zonder de prestaties op te offeren. Als ventilatorruis echter geen probleem is, zijn er kleinere concurrerende opties met dezelfde CPU of beter.
