Unbloated netwerk - een OpenWRT router bouwen: Welke hardware heeft eigenlijk zin? (deel 2)

Laten we beginnen met de router. Mijn plan is om OpenWRT te installeren. Waarom OpenWRT in plaats van iets als pfSense? Ik zal de software en het installatieproces in het volgende deel behandelen. Voor nu heb ik gekozen voor OpenWRT als platform.

Het open-source routerbesturingssysteem ondersteunt officieel meerdere CPU-architecturen, waaronder CPU's van Intel en AMD (x86), ARM (zoals Raspberry Pi), traditionele router SoC's die door veel fabrikanten gebruikt worden (MIPS), en PowerPC. Elke optie heeft zijn eigen voor- en nadelen.

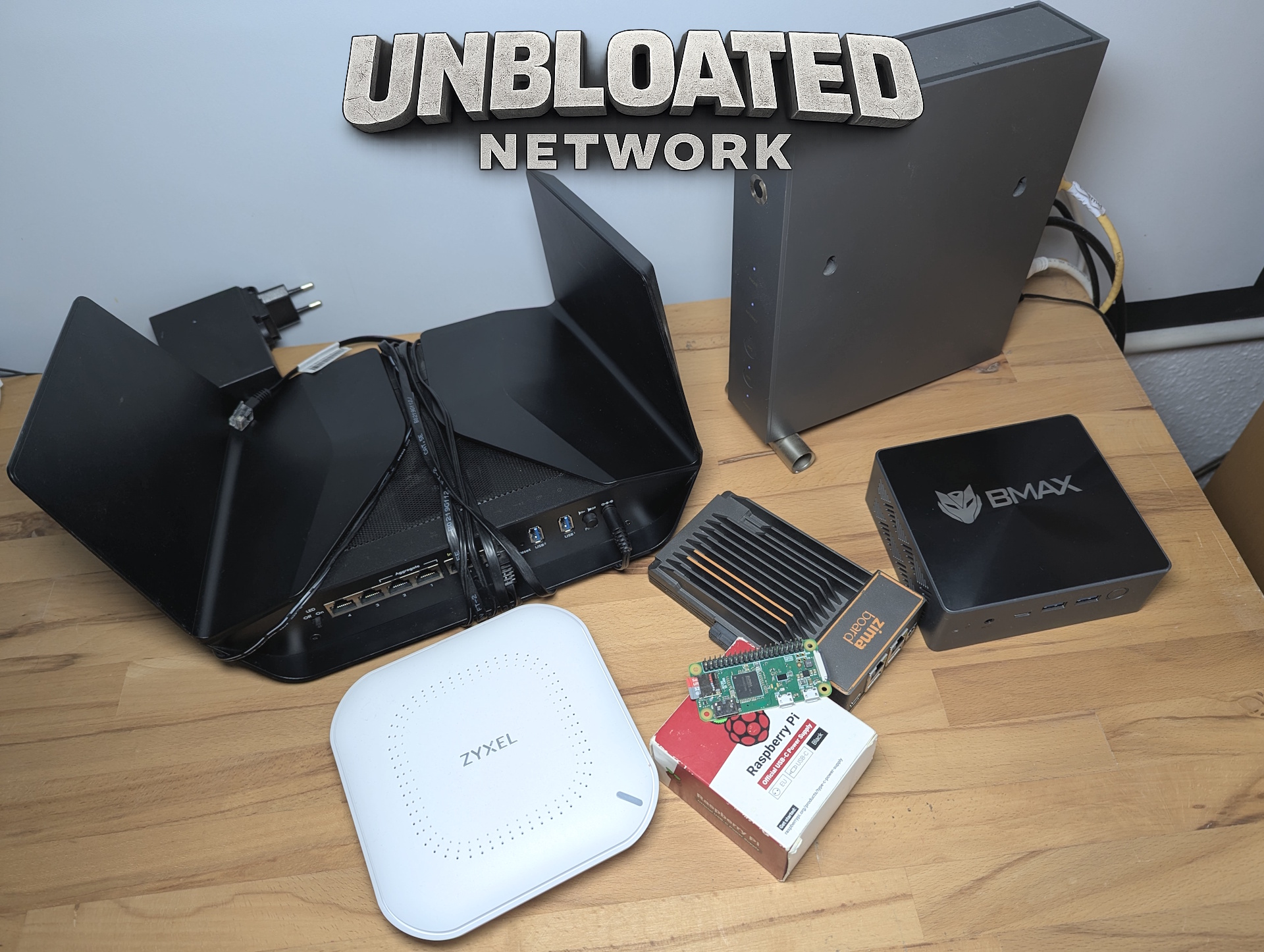

Een OpenWRT-compatibele router biedt het laagste stroomverbruik, waardoor het de beste directe vervanging is voor een typische door ISP geleverde router, terwijl een mini PC de hoogste prestaties levert. Ik wilde echter ook rekening houden met de hardware die ik al bezit: een Zimaboard 1, Zimaboard 2, ZimaBlade, een BMax mini PC met een Intel N95 CPU, en een Raspberry Pi Zero. Ik heb de Raspberry Pi uitgesloten omdat USB Ethernet extra latentie en een onnodig storingspunt introduceert. Hetzelfde geldt voor de mini PC: deze heeft slechts één Ethernetpoort. USB Ethernet zou toegevoegd kunnen worden, maar dat is geen ideale oplossing voor een betrouwbare routerinstallatie.

Een volledig ondersteunde OpenWRT router zou waarschijnlijk de eenvoudigste optie zijn, maar aangezien ik de Zimaboards al beschikbaar heb, springen deze eruit als het beste compromis tussen een mini PC en een traditionele router. Elk bord heeft twee eigen Ethernetpoorten, wat ideaal is voor het scheiden van WAN (inkomend internet vanaf de modem) en LAN (verbinding met de switch). Ze worden ook passief gekoeld en blijven, ondanks het gebruik van een x86-architectuur zoals een standaard PC, relatief energiezuinig.

Zelfs een laptop zou als router kunnen werken, maar die zou te veel ruimte innemen in mijn opstelling. Ik heb uiteindelijk voor de Zimaboard 1 gekozen omdat de Gigabit Ethernetpoorten voldoende zijn voor mijn behoeften, en ik ben van plan om de krachtigere Zimaboard 2 later te gebruiken als een home server met hogere prestaties. Als alternatief zou ik een energiezuinige OpenWRT-compatibele router aanraden, idealiter zonder ingeschakelde Wi-Fi, aangezien de draadloze functionaliteit beter door een speciaal toegangspunt kan worden afgehandeld.

Voorlopig sla ik de aanschaf van een nieuwe switch over, omdat ik nog een eenvoudige 5-poorts Netgear switch tot mijn beschikking heb. Over het algemeen zijn eenvoudige onbeheerde switches prima geschikt en zeer betaalbaar, vanaf ongeveer €10.

Als u van plan bent om uw netwerk later uit te breiden met functies zoals VLAN's, is een beheerde switch zinvol, hoewel deze meestal iets meer stroom verbruikt. Idealiter zou de switch PoE (Power over Ethernet) moeten ondersteunen, waardoor het toegangspunt zowel stroom als gegevens kan ontvangen via één enkele Ethernetkabel, zodat er geen aparte stroomadapter nodig is.

Het laatste ontbrekende onderdeel is het access point (AP), dat het Wi-Fi-netwerk verzorgt. Bij het kiezen van het juiste model moeten prijs, draadloze standaard (Wi-Fi 6, 6E of Wi-Fi 7) en stroomverbruik tegen elkaar worden afgewogen.

Technisch gezien kunt u een traditionele router in access point-modus gebruiken, maar deze apparaten verbruiken vaak meer stroom. Dedicated access points zijn een betere optie, omdat ze efficiënter zijn en speciaal ontworpen zijn om betrouwbare draadloze dekking te bieden.

Wi-Fi 7 access points zijn al verkrijgbaar voor minder dan €100, zoals de Ubiquiti U7 Lite. Hoewel het de 6 GHz band niet ondersteunt, kan het tot 4,3 Gbps leveren op 5 GHz. Voor dezelfde prijs is de Ubiquiti U6+ verkrijgbaar. Deze ondersteunt geen Wi-Fi 7, maar biedt een iets uitgebreidere functieset.

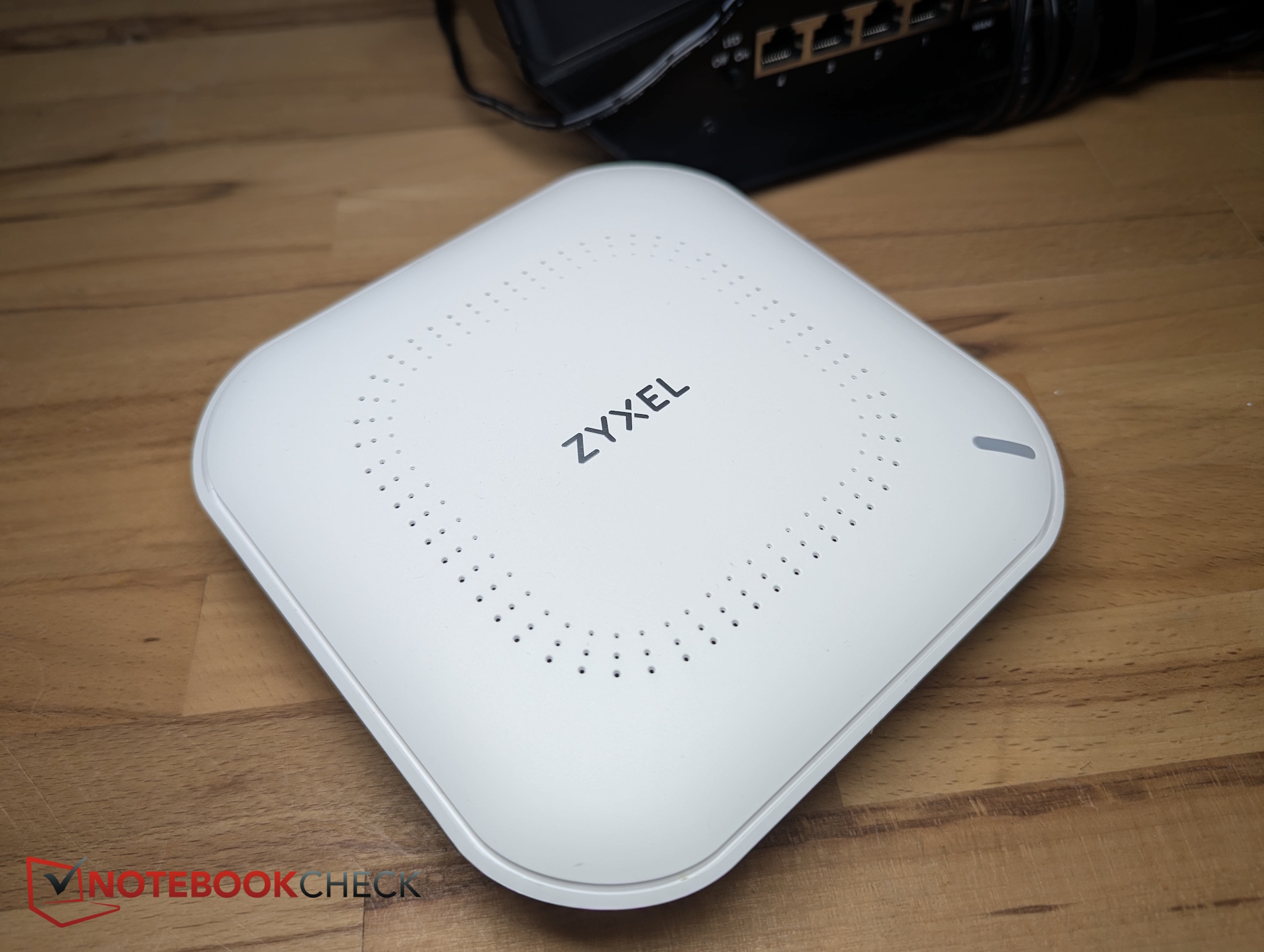

Omdat 4 Gbps draadloze snelheden overkill zouden zijn voor mijn 1 Gbps internetverbinding - en mijn router (ZimaBoard) toch alleen Gigabit Ethernet ondersteunt - koos ik voor een betaalbaarder alternatief: de Zyxel NWA50AX Pro.

Ik kocht hem als teruggestuurd apparaat voor slechts €55, wat meer dan voldoende is voor mijn behoeften. Hij beschikt over een 2,5 GbE uplink, waardoor hij tot 2,5 Gbps via Ethernet kan ontvangen, ondersteunt draadloze snelheden tot 3.000 Mbps en kan via PoE van stroom worden voorzien.

Hier is de volledige hardware setup voor mijn OpenWRT project:

• Modem: Het oude Vodafone Station is hergebruikt als een basismodem die gewoon de internetverbinding doorgeeft.

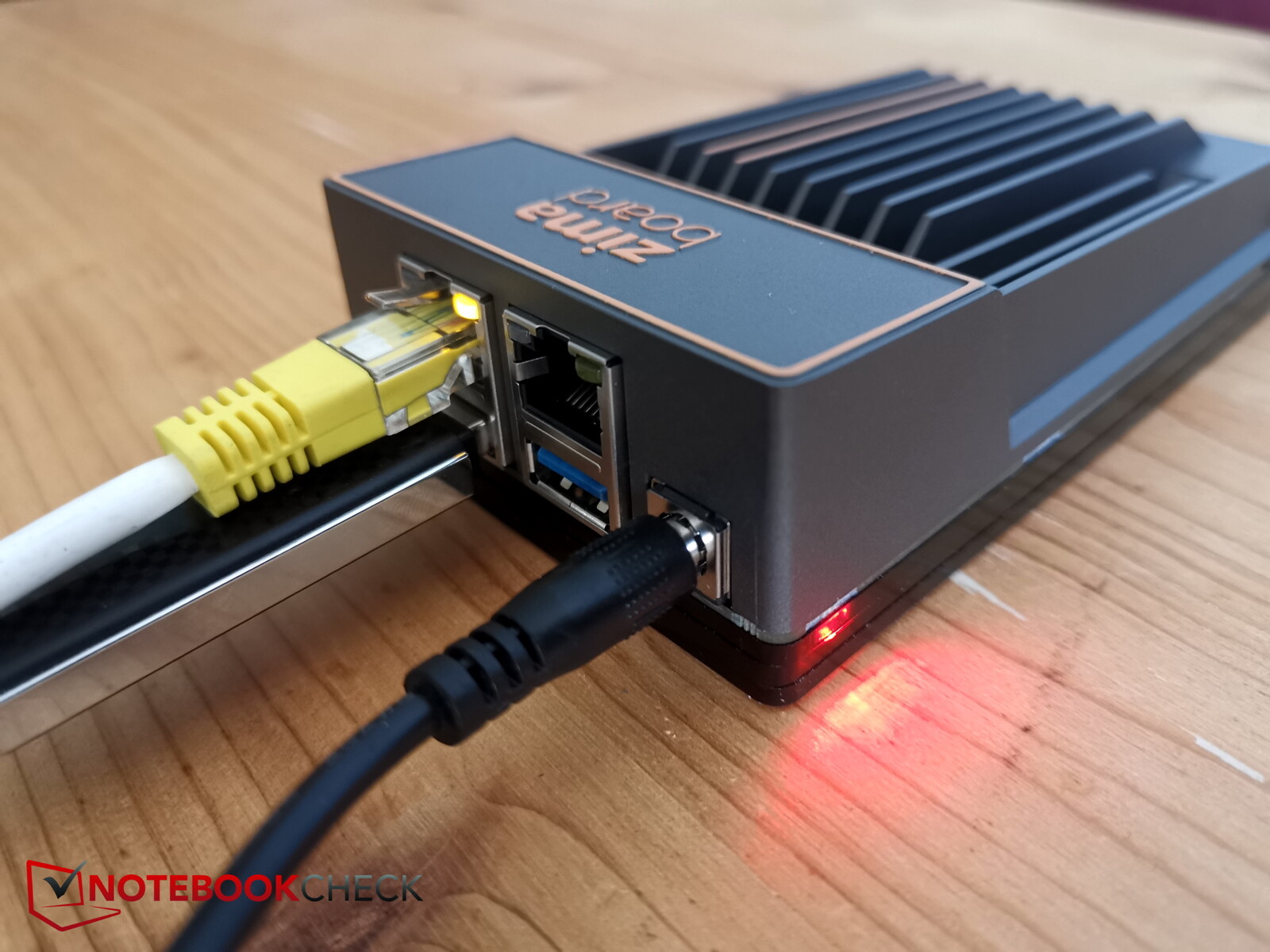

• Router: Het ZimaBoard 1 wordt de router. Het ontvangt de internetverbinding van de modem, routeert het verkeer tussen het internet en het lokale netwerk, en biedt firewall- en DHCP-functionaliteit. Alternatief: elke OpenWRT-compatibele router.

• Switch: Een standaard onbeheerde 5-poorts switch verdeelt Ethernet-connectiviteit naar bekabelde apparaten.

• Toegangspunt: Een Zyxel NWA50AX Pro met Wi-Fi 6 (AX3000) biedt draadloze connectiviteit.


De ZimaBoard 1 wordt niet meer verkocht, en de nieuwere ZimaBoard 2 kost €279, wat relatief duur is. Een betaalbaarder alternatief zou een voordelige OpenWRT-compatibele router zijn. Er bestaan alles-in-één routers met OpenWRT, maar mijn doel is om elk netwerkonderdeel te scheiden.

Als u alle hardware vanaf nul aanschaft (met een betaalbare OpenWRT router in plaats van een ZimaBoard 2), beginnen de totale kosten rond de €80 tot €150 te liggen. De kosten kunnen natuurlijk oplopen afhankelijk van de gekozen hardware. Hergebruik van bestaande apparatuur kan de investering aanzienlijk verlagen.

Typische hardwarekosten:

• Router: OpenWRT mini-router vanaf ongeveer €35

• Switch: vanaf €10-€20


• Toegangspunt

  • 300 Mbps modellen vanaf €30
  • Wi-Fi 6 (1,8 Gbps) modellen vanaf €35

In het volgende deel zal ik me richten op de softwarekant, met name OpenWRT zelf. Ik zal uitleggen waarom ik het verkozen heb boven pfSense en het installatieproces doorlopen op het ZimaBoard, dat als representatief voorbeeld dient voor elk x86-gebaseerd router systeem.
