Pi-Ener-lite: Compacte UPS-oplossing voor de Raspberry Pi maakt gebruik van een 18650-batterij

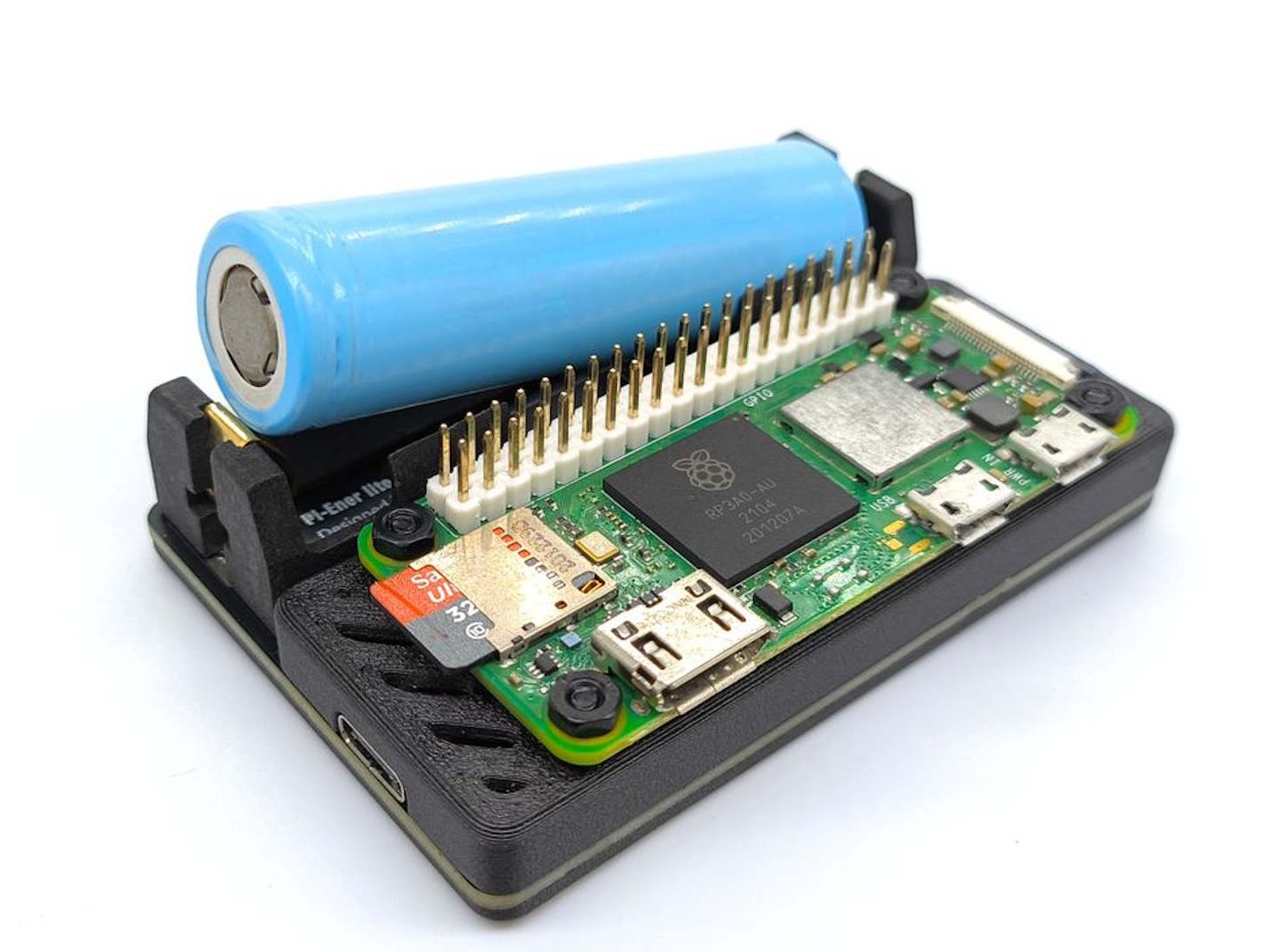

Single-boardcomputers – met name Raspberry Pi-modellen – zijn opmerkelijk veelzijdig en kunnen alles aan, van het streamen van media thuis tot het registreren van sensorgegevens en het aansturen van actuatoren. Bij bedrijfskritische toepassingen is het echter van het grootste belang dat de continue werking wordt gewaarborgd tijdens spanningsdalingen of volledige stroomuitval. De Pi-Ener-lite, die momenteel op Tindie te koop is voor 35 dollar, biedt een compacte noodstroomvoorziening (UPS) die specifiek is afgestemd op Raspberry Pi Zero-kaarten.

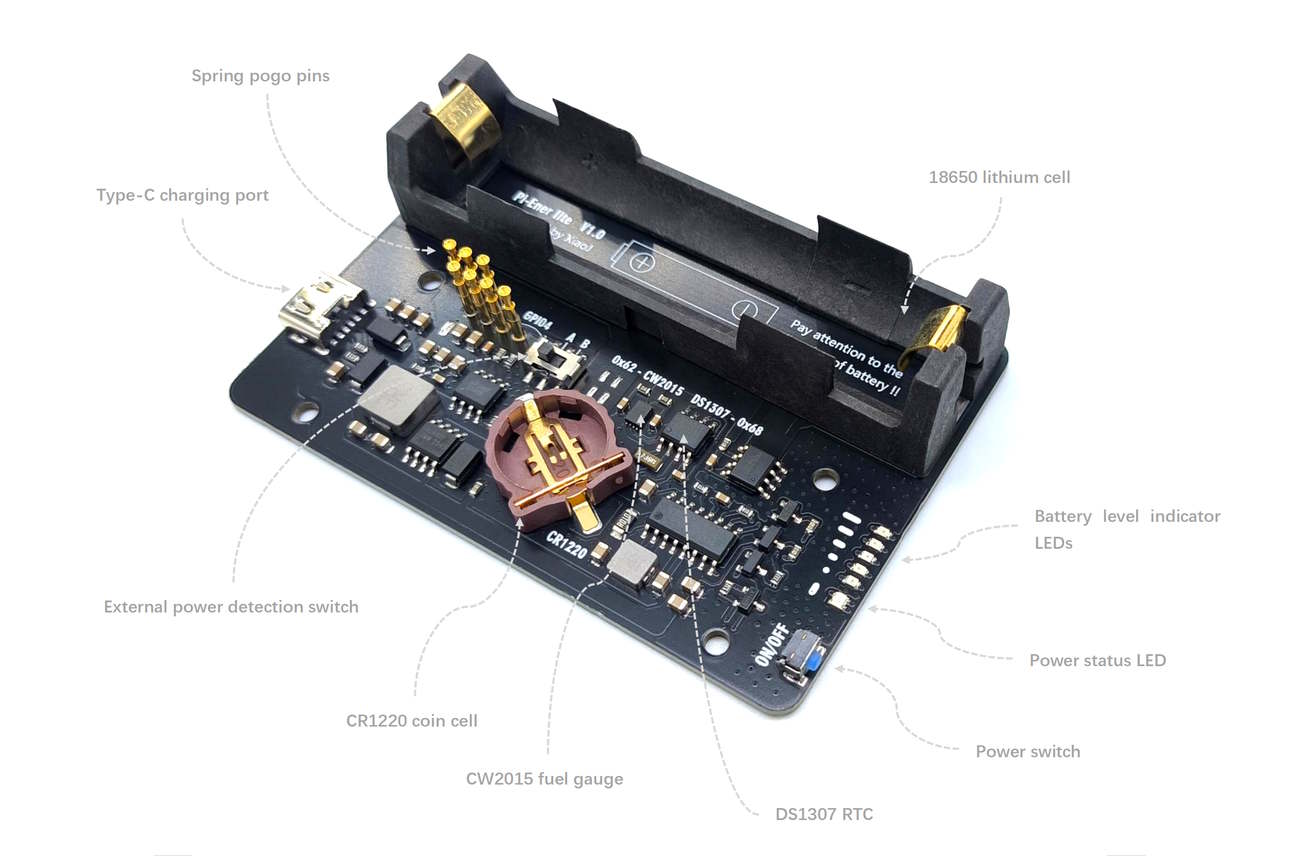

Een belangrijk voordeel van het ontwerp is het gebruik van een standaard 18650-lithium-ioncel. Hoewel 18650-cellen minder gangbaar zijn dan standaard AA-batterijen, zijn ze op grote schaal verkrijgbaar bij diverse merken. Noch de 18650-cel, noch de benodigde CR1220-knoopcel is bij de verpakking inbegrepen. De CR1220 voorziet een geïntegreerde DS1307 realtime-klok (RTC) van stroom, waardoor de Raspberry Pi Zero ook na een volledige stroomonderbreking nauwkeurige tijdmetadata behoudt – een cruciale functie voor logbestanden en wetenschappelijke metingen.

De levensduur van de batterij is uiteraard afhankelijk van de systeembelasting, de capaciteit van de cel en de efficiëntie van de boost-converter (die 3,7 V naar 5 V omzet). Als richtlijn geldt dat een cel van 12 Wh (3.200 mAh bij 3,7 V) bij een belasting van 1 W een gebruiksduur van ongeveer 11 uur oplevert. Het bord ondersteunt gelijktijdig opladen en ontladen (pass-through-voeding) en wordt rechtstreeks aangesloten op de Pi Zero via pogo-pinnen, die zowel de stroomoverdracht als de datacommunicatie verzorgen. Ingebouwde LED’s geven snelle visuele feedback over het huidige batterijniveau en de bedrijfsstatus.
