Een uitgelekte foto van de Exynos 2700-chip onthult welke verbeteringen Samsung heeft aangebracht ten opzichte van de Exynos 2600 voor de aankomende Galaxy S27-serie
SemiAnalysis heeft gepubliceerd wat het omschrijft als een exclusief eerste kijkje op de Exynos 2700 van Samsung, de smartphone-SoC die naar verwachting in 2027 op de markt zal komen en gebruikmaakt van het SF2P-proces van Samsung Foundry. De uitgelekte die-shot toont een lay-out met een groot NPU-blok, 24 MB SLC en een Xclipse 970 GPU met acht WGP’s, hetzelfde aantal WGP’s als de Xclipse 960 van de Exynos 2600. Net als bij de Exynos 2600 blijft de modem een afzonderlijk onderdeel in plaats van te worden geïntegreerd in de SoC.
Een herziene indeling van de CPU-kern
De meest opvallende wijziging betreft de CPU. De aantekeningen en aannames van SemiAnalysis met betrekking tot de CPU-IP zijn gecorrigeerd door X-gebruiker Piglin (@Shulker1024). Samsung lijkt het aantal prime (Ultra)-kernen voor deze generatie te verdubbelen tot twee, waarmee het aansluit bij een trend die inmiddels wijdverbreid is in de sector. Apple maakt al jaren gebruik van twee prime-kernen, Qualcomm doet dit al sinds de originele Snapdragon 8 Elite, en de Xring O3 van Xiaomi zet de opstelling met twee prime-kernen voort die al aanwezig was in zijn voorganger, de O1. De uitgelekte Dimensity 9600 Pro zou het eerste voorbeeld zijn waarbij MediaTek twee prime-kernen inzet, terwijl de aankomende Snapdragon 8 Elite Gen 6 Extreme waarschijnlijk de bestaande aanpak van Qualcomm voortzet. De Exynos 2700 combineert twee verschillende Arm-kernfamilies in plaats van twee identieke prime-kernen te gebruiken. De ene combinatie van een prime- en een middenkern maakt gebruik van Arm’s C1-Ultra (3,36 GHz) en vier C1-Pro-kernen (2,88 GHz), terwijl de andere gebruikmaakt van Arm’s C2-Ultra (4,24 GHz) en vier C2-Pro-kernen (3,74 GHz), wat neerkomt op een totaal van 10 CPU-kernen. Het feit dat de oudere C1-kernen op een lagere kloksnelheid draaien naast de nieuwere C2-kernen op een hogere kloksnelheid, wijst erop dat Samsung de C1-kernen inzet voor duurzame efficiëntie en de C2-kernen voor topprestaties, in plaats van twee symmetrische prime-kernen in te zetten.
Deze aanpak met twee primaire kernen pakt een structureel probleem aan dat het hardware-analysekanaal Geekerwan ontdekte in de 1+9-kernenindeling van de Exynos 2600. In tegenstelling tot zijn concurrenten beschikt de Exynos 2600 slechts over één primaire kern en negen middenkernen, zonder een tussenliggende laag van „grote“ kernen om de kloof te overbruggen. Wanneer de CPU-belasting hoger was dan wat de C1-Pro-kernen met lagere kloksnelheid aankonden, maar de C1-Ultra nog niet nodig was, moest Samsung ter compensatie drie van de middelmatige kernen opvoeren tot 3,25 GHz, waardoor deze ver buiten hun efficiënte werkingsbereik kwamen en onevenredig veel stroom verbruikten. Een tweede, lager geklokte primaire kern op de Exynos 2700 zou de scheduler een duidelijkere optie voor hoge prestaties bieden voordat de grootste kern moet worden ingezet.
Het verhelpen van de bottleneck in de GPU-bandbreedte

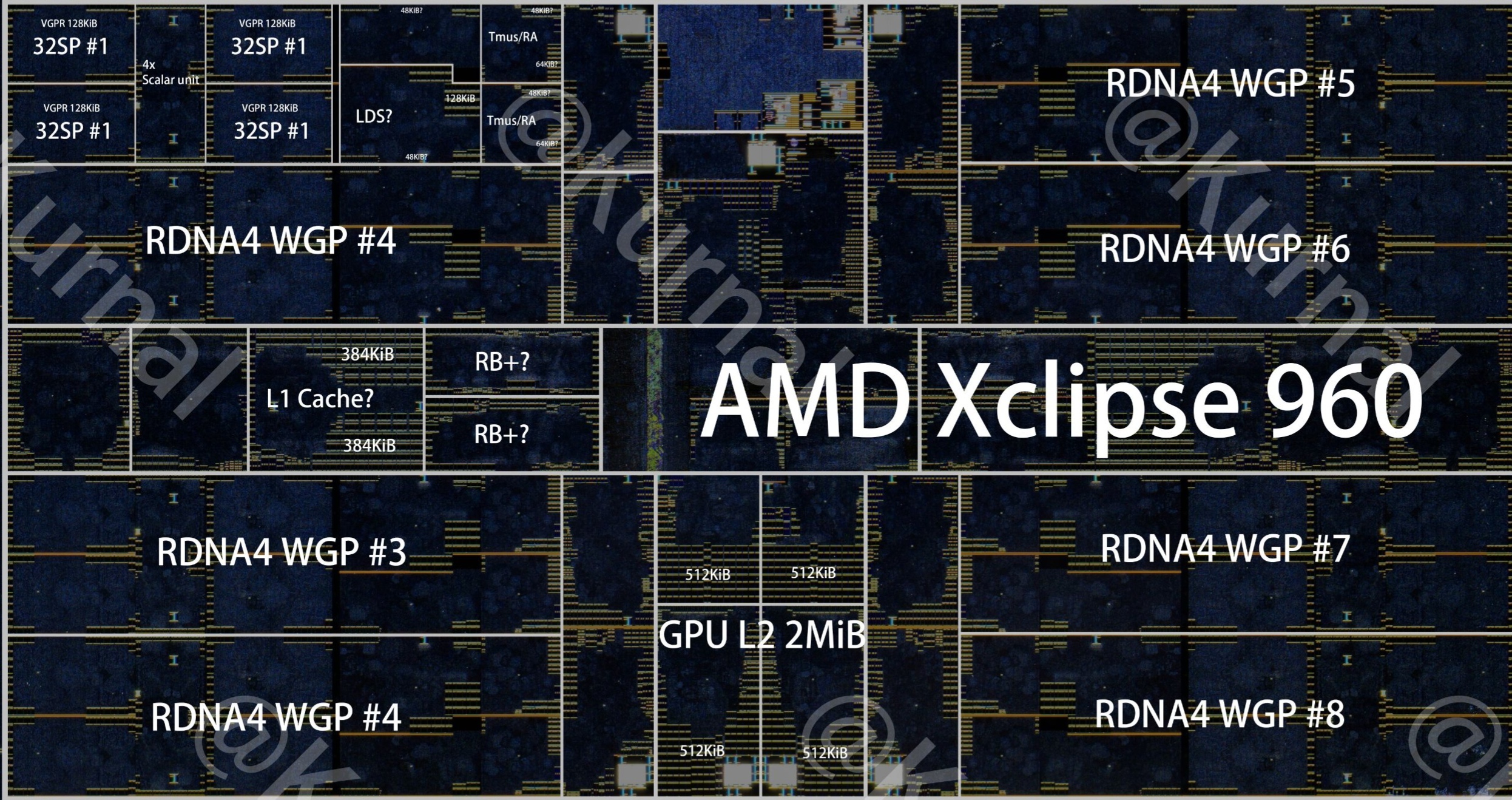

De ondersteuning voor LPDDR6 lijkt ook te worden bevestigd door de PHY-indeling van de chip, waardoor de maximale geheugenbandbreedte van de SoC wordt verhoogd. Dat is van belang omdat eerder werd vastgesteld dat de Xclipse 960 GPU van de Exynos 2600 eerder beperkt werd door de bandbreedte dan door de rekenkracht. Volgens Geekerwan nam de Xclipse 960 ongeveer 23% van het totale chipoppervlak van de Exynos 2600 in beslag – zo’n 46% meer dan de Adreno-GPU van Qualcomm in een vergelijkbare SoC – en bood deze een theoretische doorvoercapaciteit van ongeveer 7 TFLOPS. Aangezien de bandbreedte van mobiel LPDDR beperkt is tot maximaal 80 GB/s en er slechts 2 MB aan GPU L2-cache aan boord is, bleek uit de analyse van Geekerwan dat de GPU bij bandbreedte-intensieve werkbelastingen regelmatig tegen een geheugenlimiet aanliep, waardoor rekenkracht onbenut bleef terwijl er op geheugen moest worden gewacht.

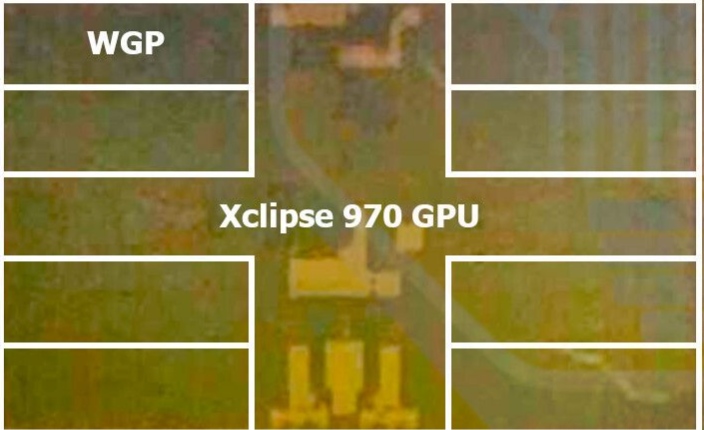

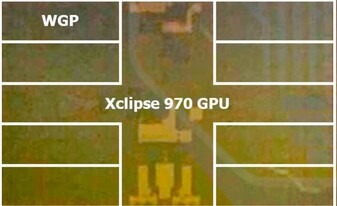

Of Samsung de L2-cache van de GPU van de Xclipse 970 heeft vergroot tot boven die 2 MB, blijft in het lek van SemiAnalysis onbevestigd, maar er zijn aanwijzingen die in die richting wijzen. Het deel van het GPU-blok dat door de acht WGP’s wordt ingenomen, lijkt visueel kleiner in verhouding tot het totale oppervlak van de GPU-chip dan bij de Xclipse 960 van de Exynos 2600. Dit suggereert dat Samsung in deze generatie mogelijk een groter deel van de GPU-voetafdruk heeft toegewezen aan uncore-logica, waaronder de L2-cache en andere ondersteunende blokken zoals raster- en cachecoherentie-interfaces. Er zijn geen chipafmetingen verstrekt voor het GPU-blok, en de resolutie van de afbeelding is niet hoog genoeg om de daadwerkelijke L2-capaciteit uitsluitend op basis van het oppervlak te schatten. Toch is de zichtbare verschuiving in verhoudingen een redelijke aanwijzing dat het ‘uncore’-gebied en mogelijk ook de L2-cache zijn toegenomen. Indien dit zich vertaalt in een grotere L2-cache van de GPU, zou dit kunnen helpen de geheugenbottleneck te verlichten die Geekerwan in de Exynos 2600 heeft vastgesteld, naast de extra externe bandbreedte die door LPDDR6 wordt geboden. Toch gelden, zoals bij alle berichtgeving over technische prototypes en lekken voorafgaand aan de lancering, voorbehouden dat deze specificaties nog kunnen veranderen voordat apparaten met de Exynos 2700 in de winkel verkrijgbaar zijn.
