3D-geprint RC auto chassis: Makers ontwikkelen modulair diy-ontwerp
Zes maanden ontwikkeling: Van fragiel prototype tot duurzaam rc chassis

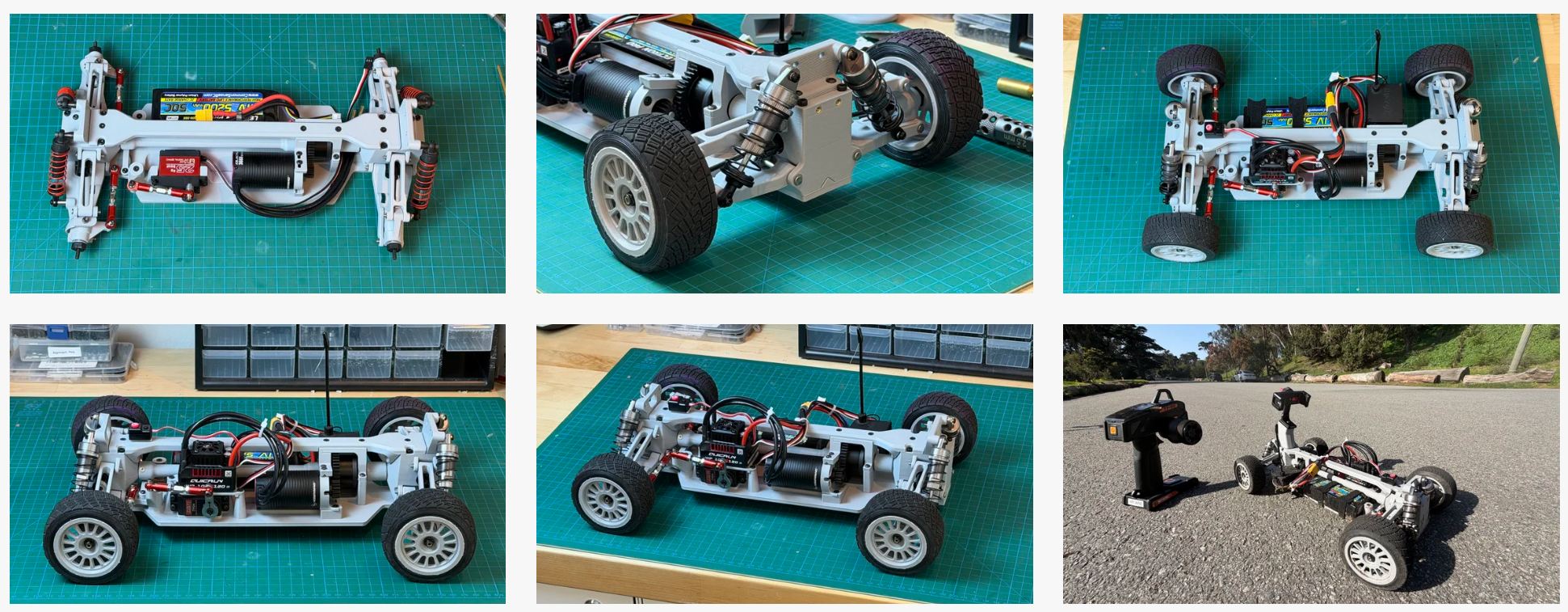

Het makerscollectief curv lab heeft zes maanden gewerkt aan de ontwikkeling van een volledig 3D-printbaar chassis voor RC-auto's. De eerste prototypes brachten al snel zwakke punten aan het licht: onderdelen van de aandrijflijn faalden onder belasting, de geometrie van de ophanging was slecht ontworpen en sommige onderdelen knapten zelfs tijdens de eerste serieuze testritten. Deze tegenslagen zorgden uiteindelijk voor de volgende iteraties. Het resultaat is een veel duurzamer bedrukbaar RC-chassis dat echte tests aankan.

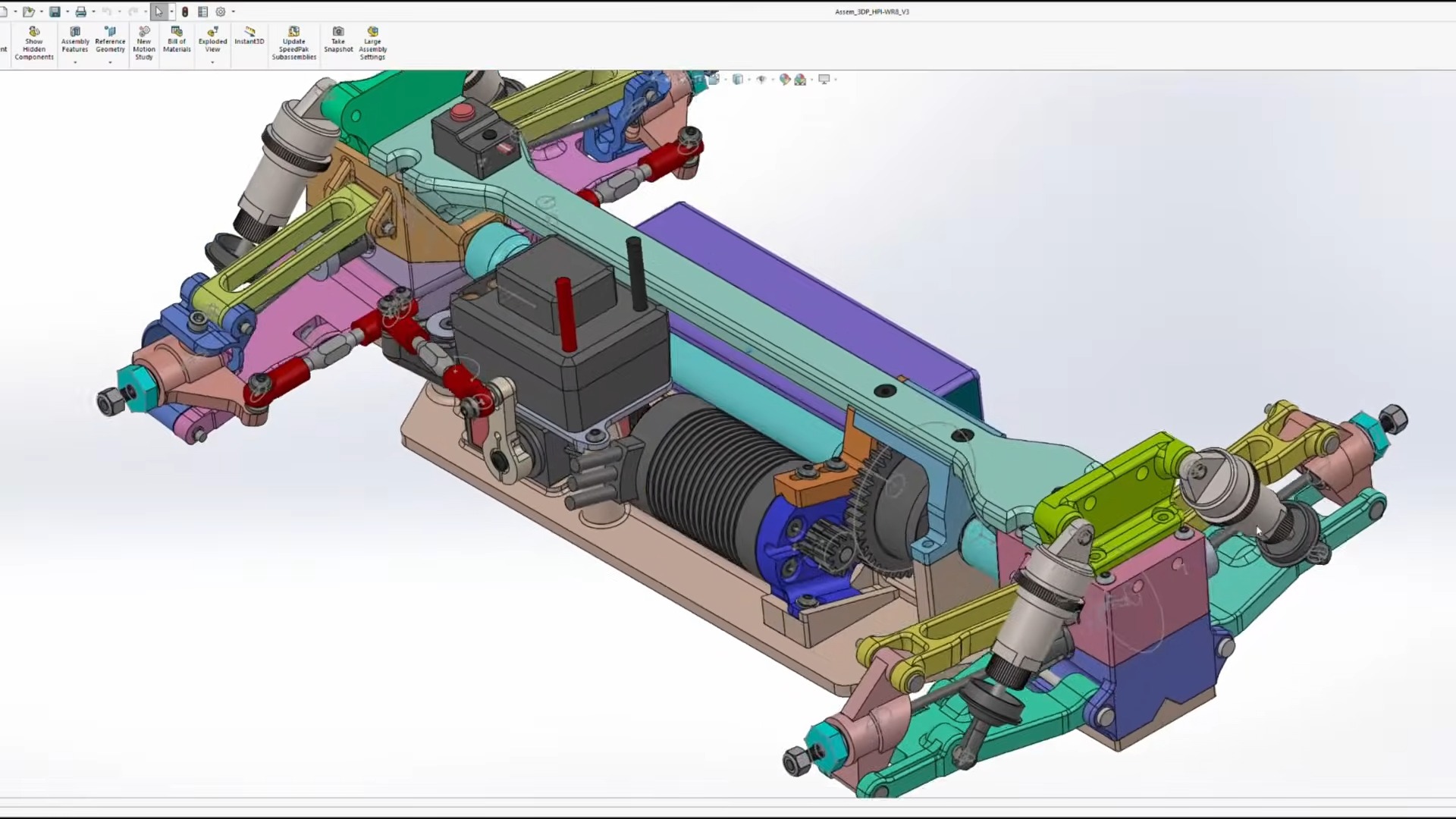

Modulair ontwerp: Vervang kapotte onderdelen in plaats van alles opnieuw te printen
Een andere opvallende eigenschap is dat onderdelen van het systeem gemakkelijk gerepareerd kunnen worden. Een goed voorbeeld hiervan zijn de ophangbevestigingen, die vervangen kunnen worden zonder dat het hele chassis opnieuw gedrukt hoeft te worden. Dit maakt het gemakkelijk om te experimenteren met verschillende schokdemperopstellingen. Gebruikers kunnen ook hun eigen ontwerpen printen en bevestigen.
PETG als voorkeursmateriaal
Het team koos PETG als het primaire materiaal - een kunststof die een goede balans biedt tussen sterkte en flexibiliteit en tegelijkertijd gemakkelijk te bedrukken is. Sommige onderdelen die aan hogere spanning werden blootgesteld, moesten opnieuw worden ontworpen en versterkt. Om dit te bereiken werden de wanddiktes en opvulpatronen verder geoptimaliseerd.
Aandrijflijnproblemen opgelost: GPM differentiëlen vervangen plastic lagersteunen
De aandrijflijn bleek een van de lastigste uitdagingen te zijn. In de eerste versies versleten de stalen kogellagers snel of vernietigden zelfs de zachtere kunststof lagerhouders. De oplossing was om de zwaar belaste onderdelen te vervangen door kant-en-klare stalen onderdelen, waaronder GPM differentiëlen, die aanzienlijk duurzamer bleken te zijn.

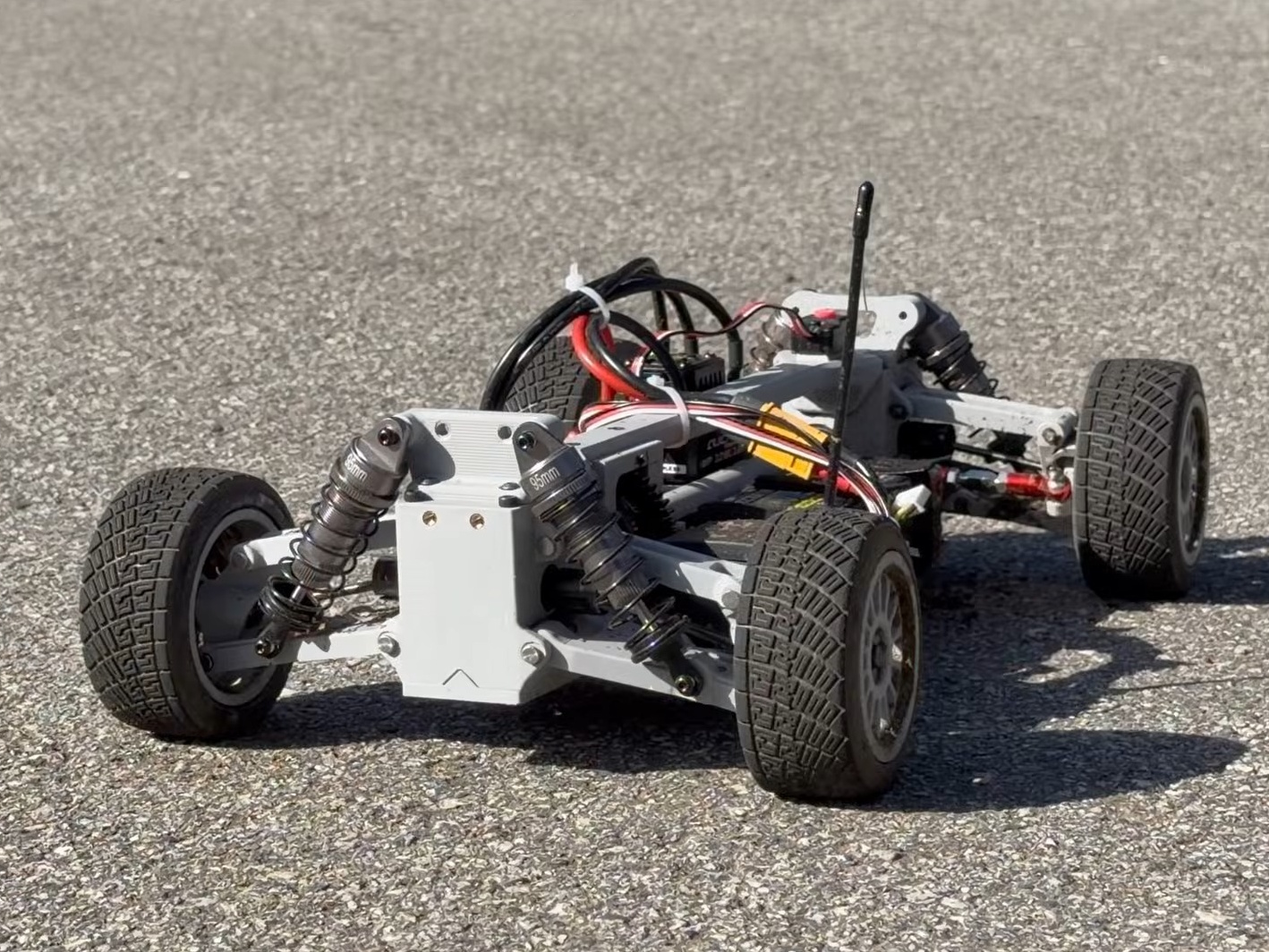

De aandrijfassen veroorzaakten ook al vroeg problemen, omdat ze af en toe knapten onder torsiebelasting. Het team loste dit op door de printoriëntatie te veranderen in een uitlijning in de lengterichting, waardoor de structurele sterkte van de assen enorm toenam.
Open-source project: Afdrukbestanden, onderdelenlijsten en montagehandleiding

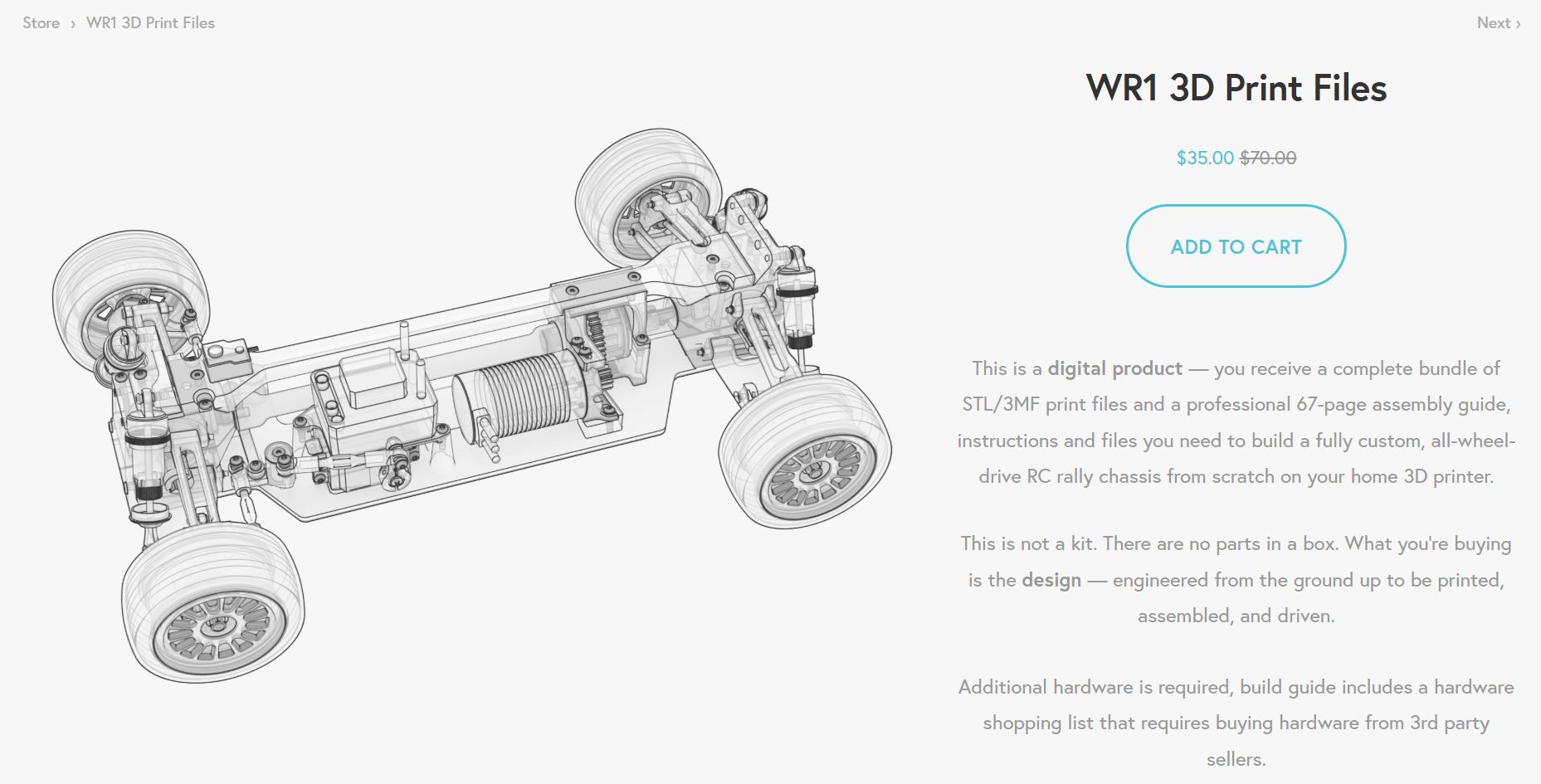

Oorspronkelijk waren alle printbestanden, montage-instructies en onderdelenlijsten gratis beschikbaar. Ondertussen is het team begonnen met de verkoop van ten minste de printerbestanden. De 3D-bestanden voor het chassis, de zogenaamde WR1, kosten momenteel $35.
Het pakket bevat de STL/3MF-bestanden en een gedetailleerde bouwhandleiding van 67 pagina's waarin wordt uitgelegd hoe u een compleet 1/8 AWD RC rallychassis vanaf nul kunt opbouwen met een 3D-printer thuis.
Op de website van het project https://www.curvlab.com/blijken de montage-instructies en een boodschappenlijst voor alle benodigde extra onderdelen nog steeds vrij beschikbaar te zijn. Het team classificeert het bouwen als beginnersniveau. Het printen van alle onderdelen zal naar schatting ongeveer 17 uur in beslag nemen, terwijl de uiteindelijke assemblage slechts ongeveer 1,5 uur in beslag zal nemen.
