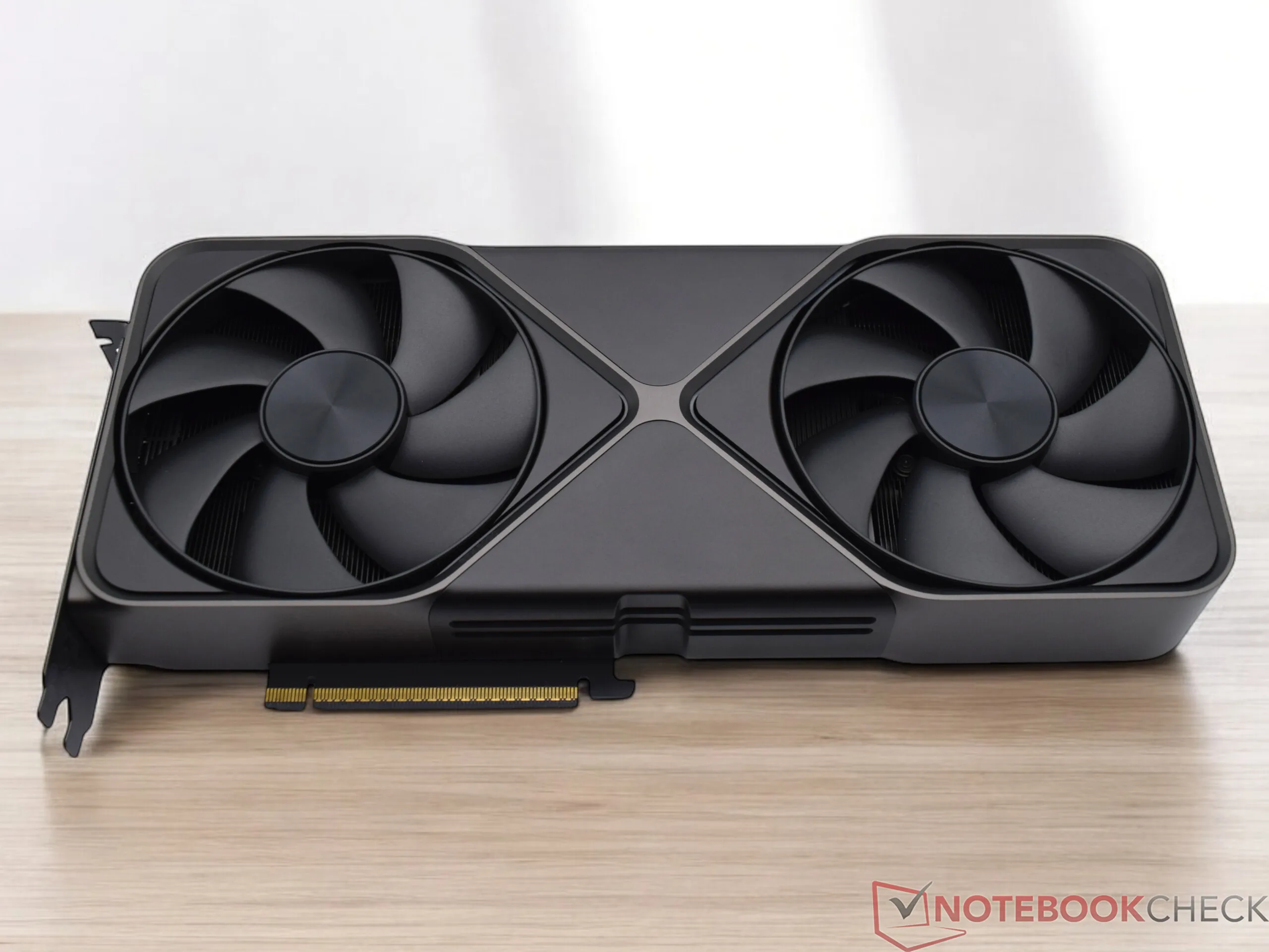

Nvidia RTX 5090 Founders Edition teardown onthult fragiel modulair ontwerp dat reparatie-experts "een ramp" noemen

Een vlaggenschip-GPU met fragiele fundamenten

Nvidia's vlaggenschip RTX 5090 Founders Edition heeft klappen gekregen van de reparatiespecialist van Northridge Fix. Het bedrijf, dat een populaire elektronica-reparatiewinkel en YouTube-kanaal runt, filmde hun teardown van een defecte eenheid en heeft sterke woorden voor het interne ontwerp.

De reparateur stelde een diagnose van twee RTX 5090 grafische kaarten die hij van een klant had gekregen na een aangepaste installatie van waterblokken. Een van de kaarten, een ASUS-model, werd met succes nieuw leven ingeblazen na het opnieuw installeren van de standaard koeler. De andere kaart, een Founders Edition, werd echter een nachtmerrie.

Bij het uit elkaar halen bleek dat Nvidia ervoor gekozen had om de kaart op te splitsen in meerdere onderling verbonden printplaten in plaats van een enkele printplaat (PCB) te gebruiken. De GPU is verbonden met de PCIe-connector via een dunne, flexibele printplaatconnector (FPC).

Volgens de technicus is het probleem dat de FPC-connector erg kwetsbaar is. Een kleine verkeerde uitlijning of overmatige buiging tijdens het demonteren kan rampzalig zijn voor de microscopisch kleine pinnen, waardoor ze verbuigen of breken. Na beschadiging geeft de GPU geen signaal af, zelfs niet als de spanningsrails en andere circuits nominale waarden aangeven.

Microscopische inspectie onthult ernstige gebreken

Met behulp van een krachtige microscoop ontdekte de reparateur dat één pin op de FPC-connector verbogen was. Een andere pin was helemaal afgebroken en hij vermoedde dat dit tijdens de installatie van het waterblok was gebeurd.

De technicus kon geen vervangende connector vinden en moest de kaart onherstelbaar verklaren.

Over-engineering voegt onnodige complexiteit toe

Afgezien van de kwetsbare connector, vond Northridge Fix ook problemen met het over-de-top interne ontwerp van de kaart. Bij het uit elkaar halen van de Founder's Edition 5090 moest de technicus met veel schroeven, beugels en kleine onderdelen werken, wat betekende dat hij door meerdere storingspunten moest navigeren.

Andere potentiële problemen die naar voren kwamen, waren het zware gewicht van de kaart, waardoor het lastig is om deze te onderhouden. De expert merkte op: "De 5090 is een erg zware kaart, en als je breekbare verbindingen tussen belangrijke componenten gaat toevoegen, vraag je gewoon om problemen."

Waarschuwing voor modders en custom loop bouwers

Northridge Fix adviseerde enthousiastelingen om waterkoeling of aanpassingen aan de RTX 5090 Founders Edition te vermijden. Het feit dat er geen vervangende aansluitingen zijn, betekent dat een kleine fout de GPU tot een baksteen kan maken.

U kunt de hele aflevering bekijken in de YouTube-video waarnaar hieronder wordt verwezen.
