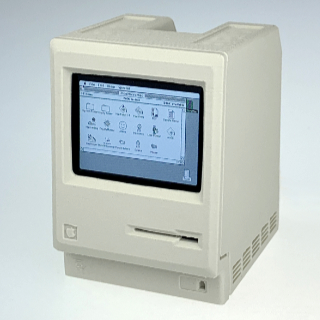

Nick Gillard onthult pico-mac-nano: een 62 mm hoge Macintosh Classic gebouwd met een WaveShare Pico Zero Raspberry Pi-board

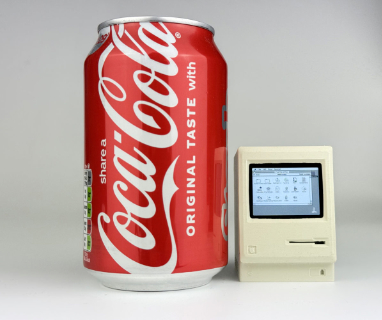

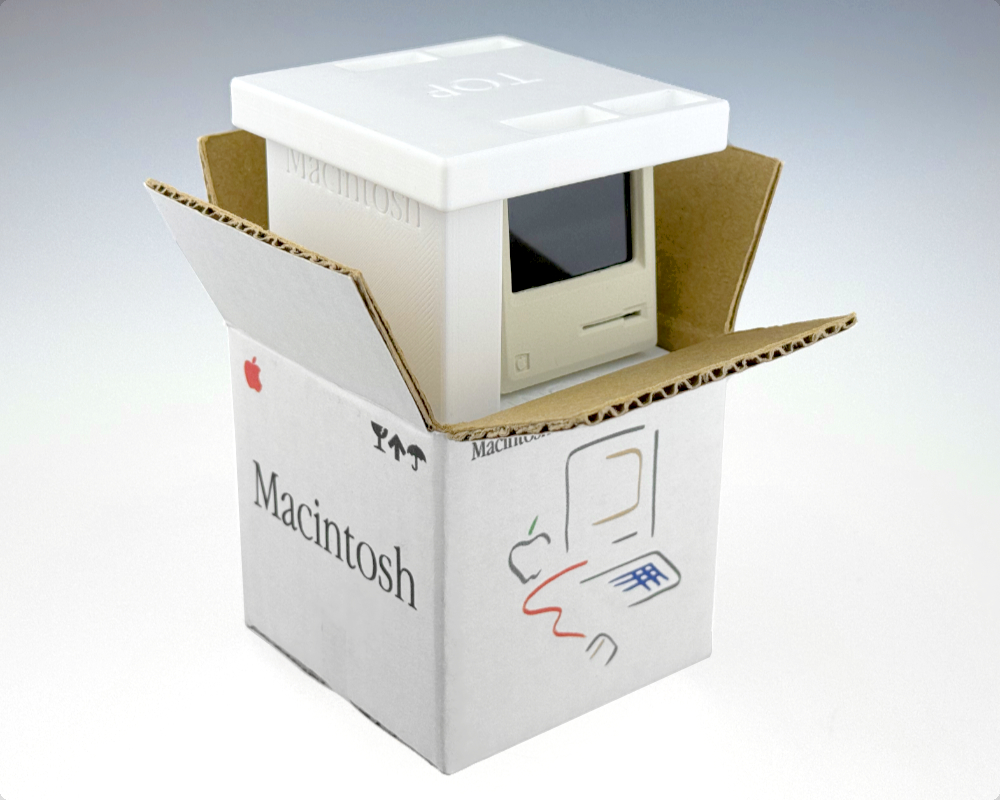

Nick Gillard heeft een van 's werelds kleinste werkende Macintosh Classics onthuld, die slechts 62 mm (2,44 in.) groot is. Het project maakt gebruik van het kleine WaveShare Pico Zero Raspberry Pi board waarop een aangepaste versie van pico-mac Macintosh 128K emulator. De volledig geassembleerde pico-mac-nano kan gekocht worden bij de 1-bit rainbow store voor £56 (~$75). Een doos met de verzamelaarseditie kan worden gekocht voor £78 (~$105).

Macintosh-emulatie bestaat al tientallen jaren en enthousiaste gebruikers hebben het besturingssysteem en de programma's op desktops en tablets uitgevoerd, vaak met behulp van Hackintosh methoden. De enige Macs met aanraakscherm die vandaag de dag verkrijgbaar zijn, zijn PC-tablets waarop macOS draait. Het pico-mac project emuleert de originele 128K Mac Classic op Raspberry Pi boards.

Om de pico-mac-nano te maken, heeft de heer Gillard verschillende hacks en modificaties uitgevoerd om de werkende componenten in de kleine 3D-geprinte behuizing te passen. De eerste was het omzeilen van de hardwarebeperking om de framebuffer van het beeldscherm te roteren zodat deze op het 2 inch 480 x 640 pixel LCD-scherm past. De native Mac-displayresolutie van 512 x 342 pixels kon niet worden gebruikt vanwege de beperkte verwerkingsbandbreedte, dus werd de pico-nano emulator aangepast om 480 x 342 pixels weer te geven, wat gelukkig wel werkte.

Het gebruikte LCD-scherm heeft een RGB-invoer van 5-bits voor rood, 6-bits voor groen en 5-bits voor blauw, maar de 16 totale bits overschrijden opnieuw de beschikbare bandbreedte van de hardware. De workaround was om de twee meest significante bits van elk kleurkanaal in te stellen, waardoor het totaal aantal bits dat nodig was om het paneel aan te sturen aanzienlijk werd verminderd.

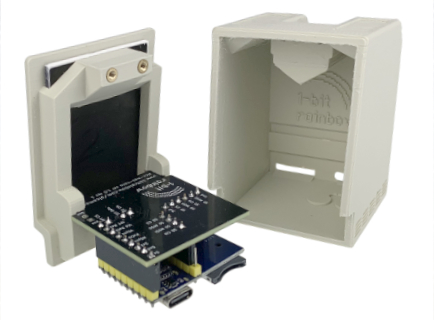

De behuizing en het aangepaste interface PCB werden 3D-geprint, zodat het LCD-scherm gemakkelijk op het Raspberry Pi bord aangesloten kan worden. De naar achteren gerichte USB-C poort op het bord accepteert stroom en maakt verbinding met het externe toetsenbord en de muis via een USB-C splitterkabel. De aangepaste pico-mac emulator draait op de microSD-kaart aan de achterkant.
