Modder bouwt Framework Laptop met mechanisch toetsenbord, en het is een volledig aluminium brok rechtstreeks uit de jaren '90
Flurples, een YouTube-maker die bekend staat om een bepaald vervloekt kartonnen toetsenbord dat verbazingwekkend goed klinkt, is weer terug met de absurde mods, maar hij heeft zijn spel opgevoerd, dit keer door een hele laptop te verbouwen voor een betere type-ervaring. Flurples begon wat hij het Campus Laptop-project heeft genoemd met een gewone oude Framework 13, waarvan het toetsenbord een ondermaats typegevoel en -geluid gaf in vergelijking met een los mechanisch toetsenbord.

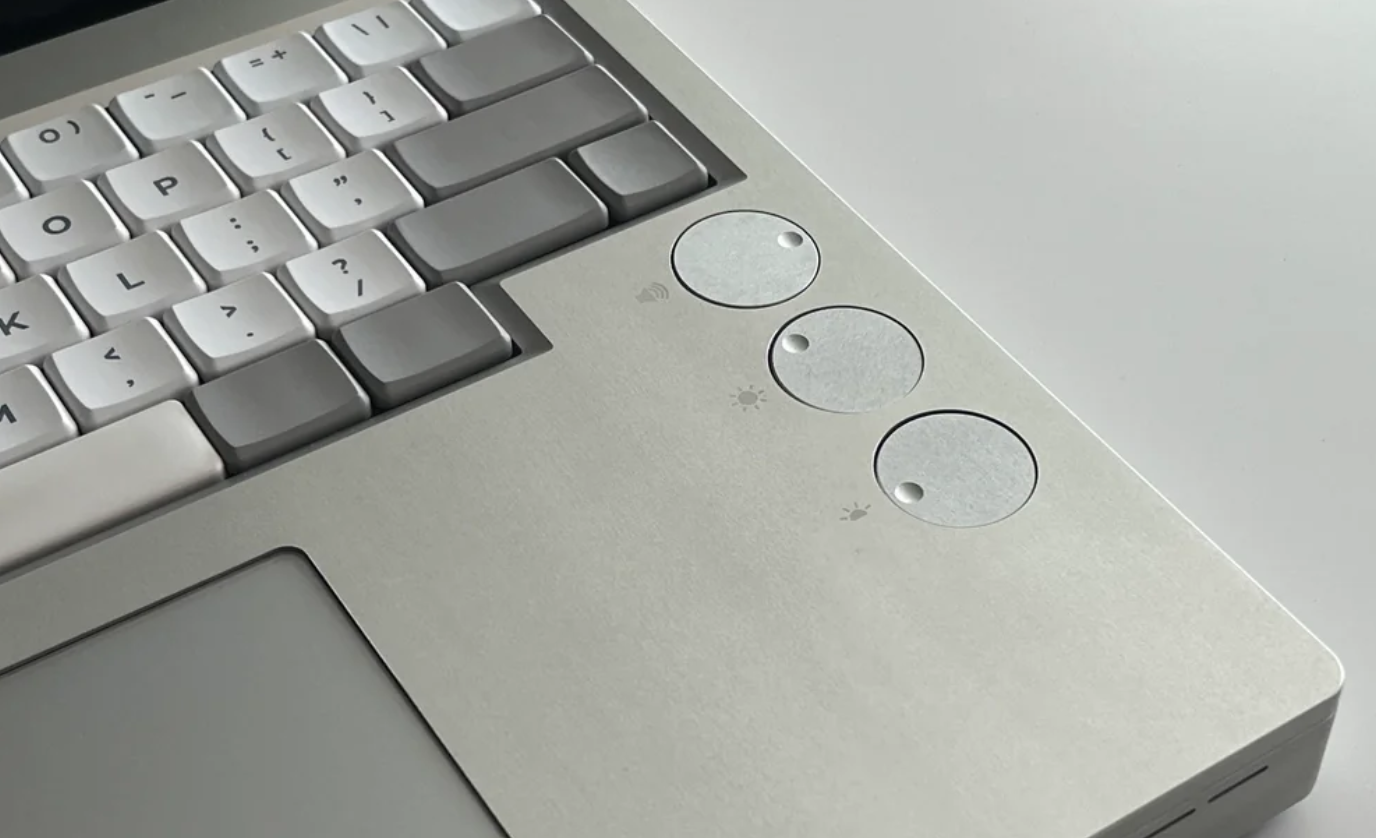

Om dit probleem op te lossen maakte de modder een reverse-engineering van het chassis van de Framework 13 en ontwierp hij de hele onderkant van de behuizing opnieuw, waarbij hij alle originele montagedelen voor alles van het moederbord en de batterij tot de scharnieren en het trackpad repliceerde. Natuurlijk moest de bodembehuizing ook de montage van het toetsenbord ondersteunen, dat uiteindelijk op de bovenste helft van de bodembehuizing werd gemonteerd met behulp van een gasket top-mount ontwerp. Naast het mechanische toetsenbord met laag profiel dat aan de Framework laptop werd toegevoegd, ontwierp Flurples ruimte en montagepunten voor programmeerbare roterende encoders. Hij moest ook de bovenkant van de behuizing en de bevestigingspunten voor de scharnieren opnieuw ontwerpen om plaats te bieden aan het veel dikkere onderchassis.
De onderdelen werden 3D-geprint om de juiste pasvorm en afwerking te bevestigen, maar uiteindelijk werden alle uiteindelijke onderdelen, met uitzondering van de displaybehuizing, gemaakt van CNC-gesneden aluminium, waardoor het project er nogal eersteklas uitzag.
Geïntegreerd mechanisch toetsenbord

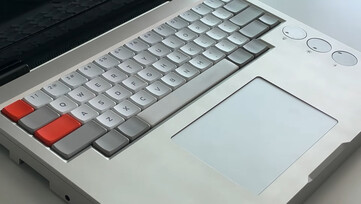

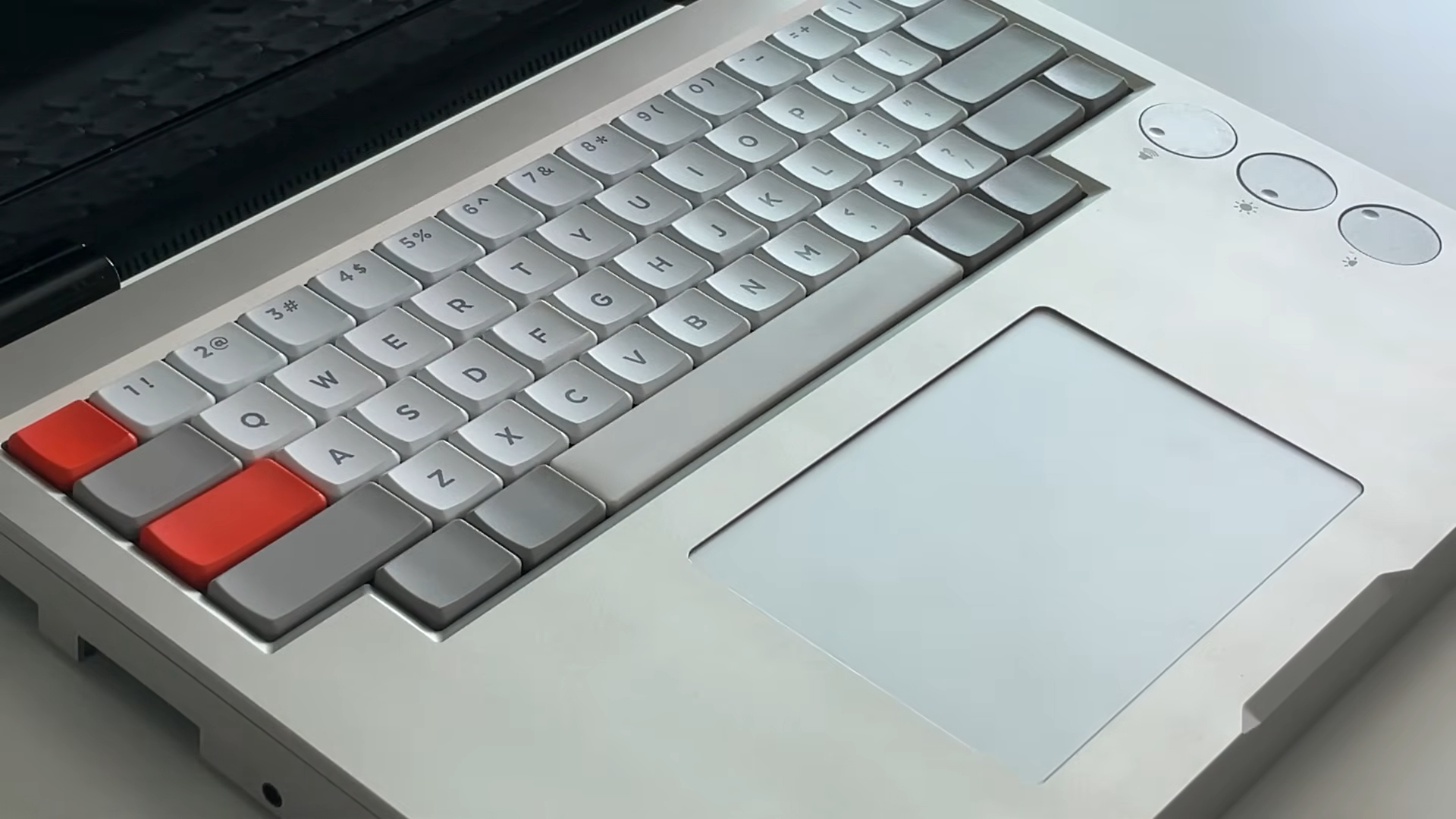

Het mechanische toetsenbord dat gebruikt is om de Framework Laptop aan te passen is een volledig aangepast ontwerp in een compacte 60% HHKB layout - geleend van toetsenborden zoals de HHKB Hybrid Type-S, die voor $259 verkocht wordt op Amazon. Het maakt gebruik van Kailh Choc Sunset tactiele schakelaars en MBK profiel keycaps, en het verwerkt ook de drie roterende encoders, en een aangepaste interne USB-hub verbindt het toetsenbord met het moederbord. De USB-hub neemt de ruimte in die oorspronkelijk werd gebruikt door een van de USB-C-uitbreidingskaarten van de Framework Laptop 13, maar Flurples heeft hier slim gebruik van gemaakt door een microSD-uitbreidingssleuf, HDMI-poort en USB-poort in de hub te integreren. Dit betekent dat de Campus laptop nog steeds hetzelfde oppervlak inneemt als de originele versie, ondanks alle extra hardware en het lompe nieuwe ontwerp. Helaas zorgde de complexiteit van het ontwerp van de USB-hub er uiteindelijk voor dat hij dat niet functioneel kon krijgen.
Het toetsenbord zelf is niet hot-swap, de schakelaars zijn vastgesoldeerd, en dit is waarschijnlijk gedaan om ruimte te besparen, aangezien hot-swap aansluitingen een beetje dikte toevoegen aan de achterkant van de PCB. Gesoldeerde toetsenborden zijn over het algemeen ook betrouwbaarder dan hun hot-swap tegenhangers, dus dit kan ook een overweging zijn geweest.
Het toetsenbord zelf is voorzien van aangepaste QMK-firmware, waardoor het toetsenbord zeer aanpasbaar is. Hoewel het geen fancy Hall-effect functies heeft, zoals de Keychron K4 HE die we onlangs hebben beoordeeld, biedt het wel geavanceerde configuratie-opties. Functies zoals meerdere programmeerbare lagen, home row mods, mod tap en tap dance kunnen bijvoorbeeld helpen om de functionaliteit van kleinere indelingen zoals de HHKB uit te breiden.

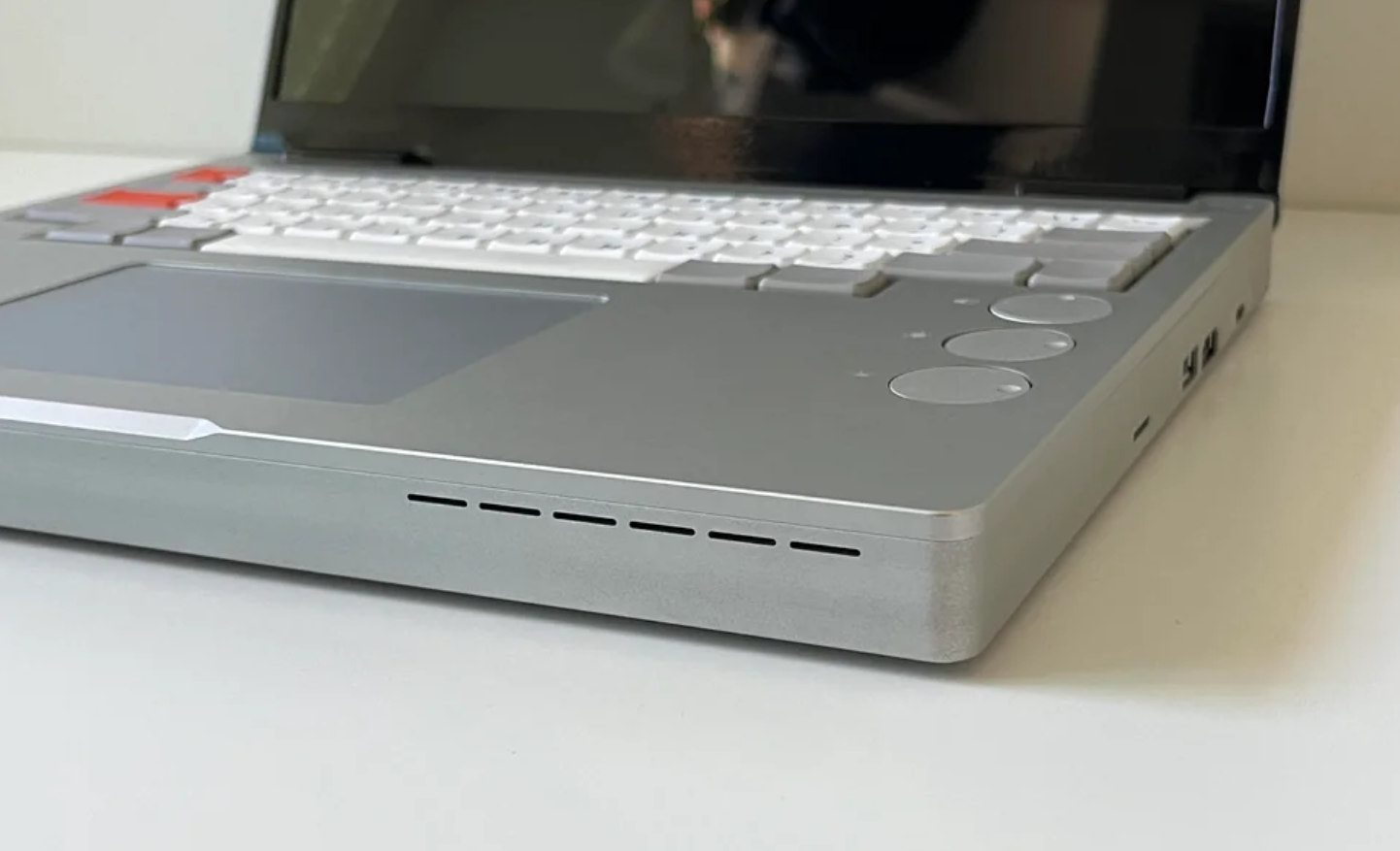

Er worden nog een aantal andere nuances besproken in de YouTube-video van Flurples over het ontwerp en de bouw, dus bekijk de video hieronder voor meer informatie. Het volstaat echter om te zeggen dat hij een schokkend schone, zij het dikke, Framework Laptop 13 overhoudt met een grote upgrade van het typgeluid en -gevoel, volgens zijn eigen beoordeling.
