Kleine PS5 Redux: een 60% kleinere PlayStation 5 met 6 liter inhoud die u zelf kunt bouwen en die koeler werkt dan het origineel
In navolging van de groeiende golf van PlayStation-modding, van Devyn Johnstons minimalistische BoxPlates die Sony's console een slanker, horizontaal-vriendelijker ontwerp geventot de vloeistofgekoelde vloeistofgekoelde "PS3 Pro" die de PlayStation 3 uit 2006 overklokt om Gran Turismo 6 met 60 FPS te draaien, heeft een andere maker de PS5 omgebouwd tot iets dat kleiner, slimmer en toegankelijker is voor liefhebbers.
Het YouTube-kanaal Not From Concentrate (NFC) heeft de Tiny PS5 Redux onthuld - een verfijnde versie van het virale small-form-factor project dat nu ontworpen is voor fans om zelf te bouwen. Volgens de videobeschrijving is de Redux "de verfijnde, vereenvoudigde versie die zo is ontworpen dat u hem eindelijk zelf kunt maken", met een volledige stap-voor-stap handleiding die beschikbaar is via de NFC-winkel.
Ontwerp en constructie

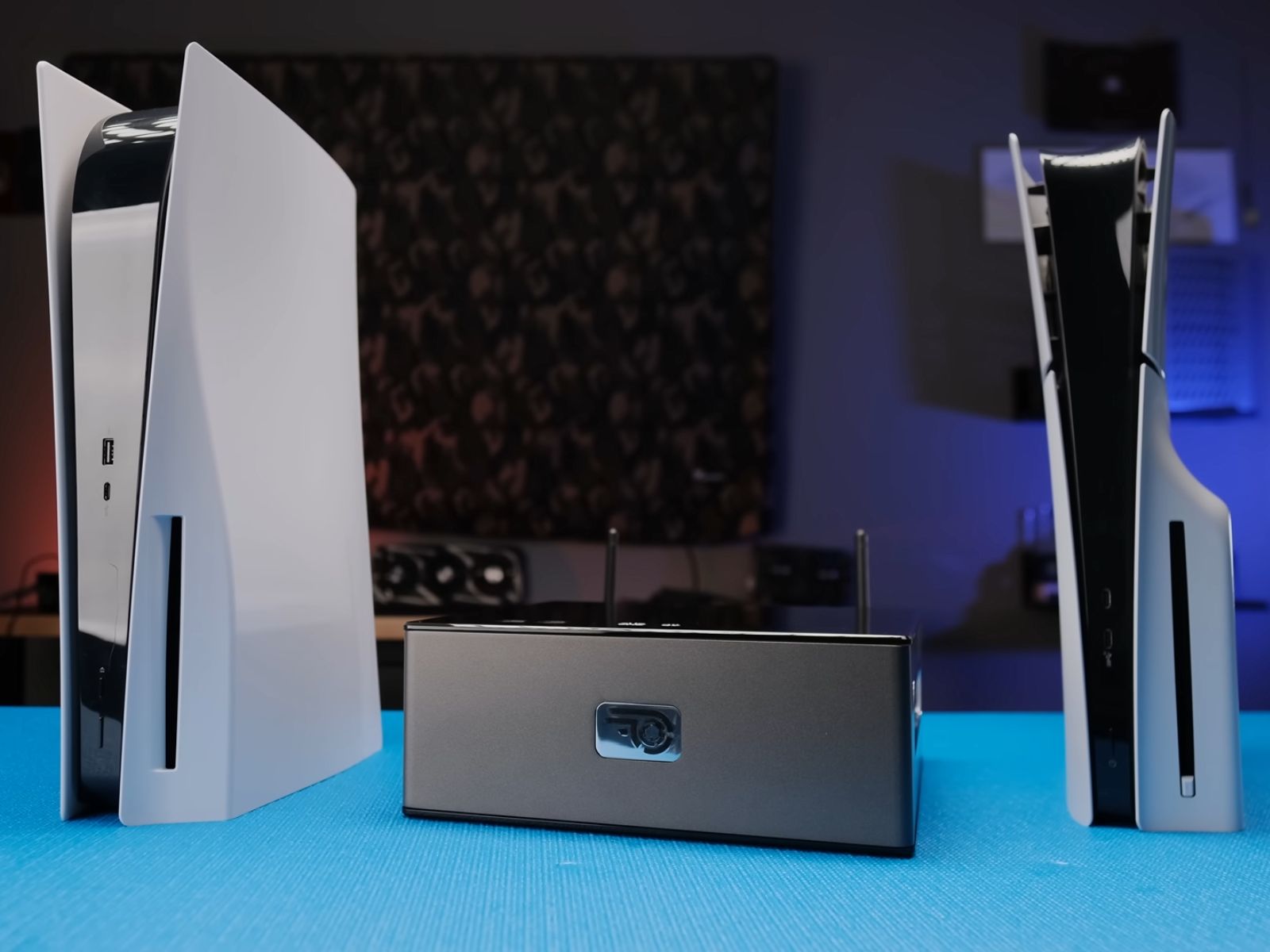

De originele Tiny PS5 verkleinde de console met ongeveer 60 procent en paste in een 3,3-liter SkyReach 4 Tiny behuizing met aangepaste 3D-geprinte bevestigingen en koeling. Hij liep een paar graden warmer dan standaard en had ook last van instabiliteit in de voeding. De Redux-ombouw van 6 liter verhelpt die zwakke punten en verbetert de kwaliteit en het onderhoudsgemak van de behuizing.

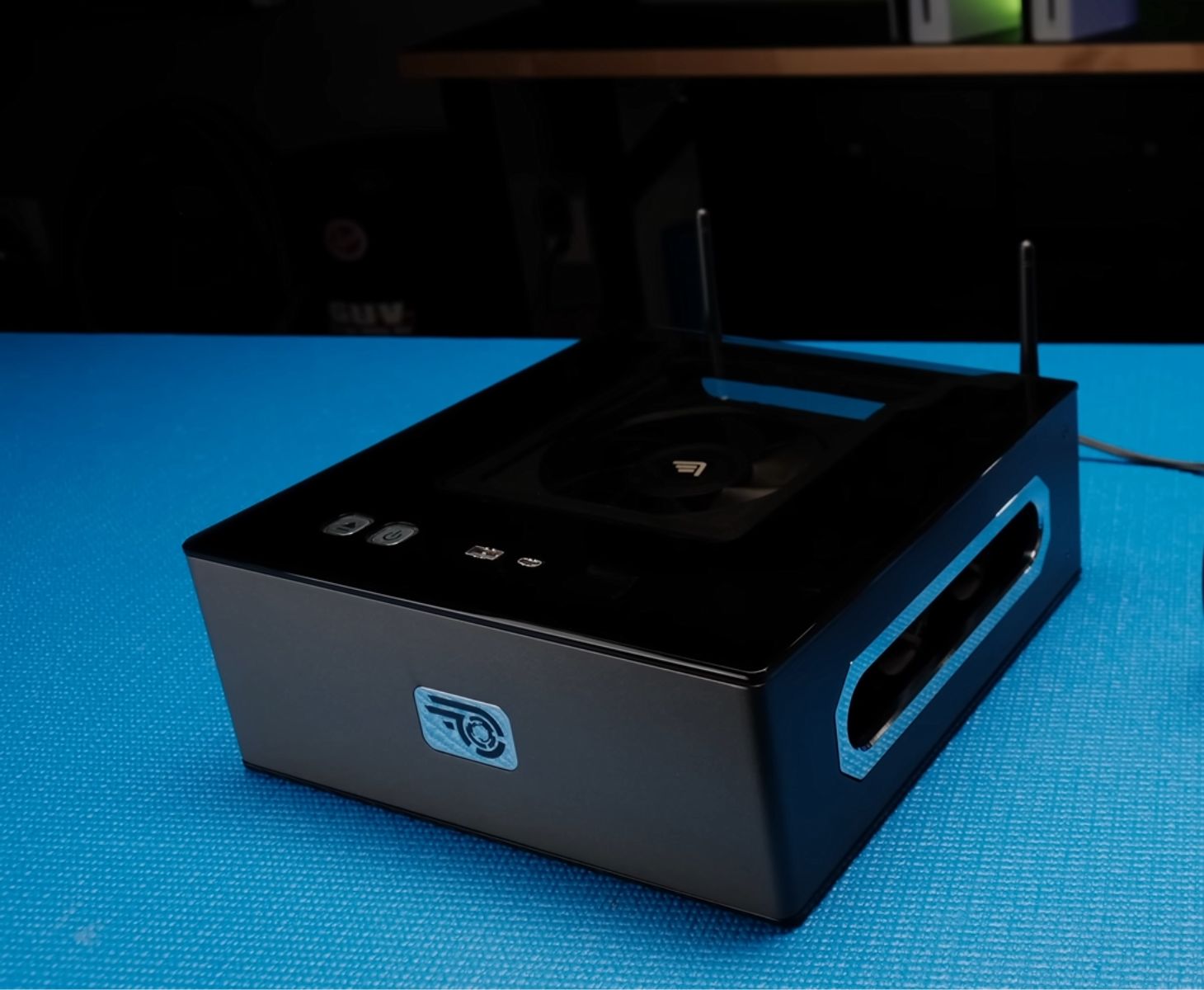

De aluminium behuizing en omlopende rand zijn gecoat met Cerakote voor een matte industriële afwerking, gecombineerd met dark-smoke acryl zijpanelen voor een subtiel intern zicht. De bovenplaat is voorzien van nauwkeurig uitgesneden openingen voor de USB-poorten en veerbelaste aan/uit-knoppen, magnetisch beveiligd door vier magneten voor snelle toegang voor reiniging.
De verlichting wordt discreet aangepakt: de systeem-LED zit in een verzonken handgreep van gepolijst aluminium, verspreid door een 3D-geprinte lichtgeleider. Het handvat dient ook als functionele draaggreep en als gerichte uitlaatopening.
Koelprestaties

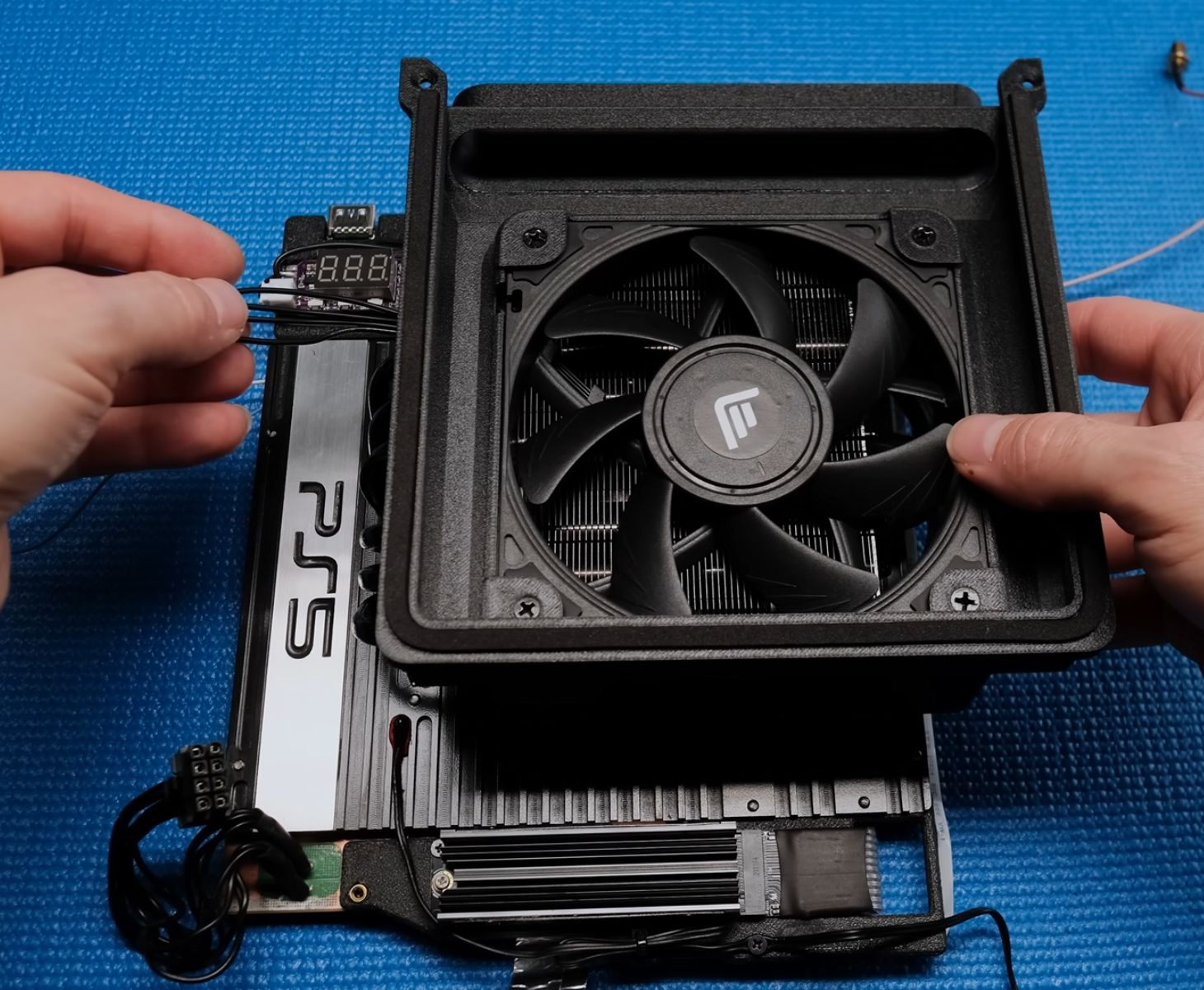

Binnenin heeft de YouTuber de originele koelplaten behouden, maar deze gecombineerd met een Alpenföhn Black Ridge CPU-koeler en twee 120 mm slanke Noctua ventilatoren in een push-pull configuratie. Drie 60 mm Noctua-ventilatoren voeren de warmte af via de uitlaat met zakgreep.
Thermische tests op Expeditie 33 (voorinstelling kwaliteit, bewegingsonscherpte uit, filmkorrel uit) leverden de volgende resultaten op:
- Standaard PS5: 230 - 235 W trekkracht, ~59 °C gemiddeld
- Tiny PS5 (2023 build): 220 - 225 W, ~56 °C
- Redux-versie: < 220 W, ~50 °C gemiddeld
De verbetering kwam van een volledig opnieuw ontworpen inlaatsysteem. Videopresentator Erick 3D-printte een nieuwe shroud met grotere inlaatkanalen en een neopreen pakking om te voorkomen dat hete lucht opnieuw circuleert. De herontworpen luchtstroom verlaagde de temperaturen met ongeveer 6 °C en elimineerde de framedalingen die eerder werden veroorzaakt door thermische throttling.
Connectiviteit, opslag en digitale overgang
Omdat de aluminium behuizing de draadloze prestaties verzwakte, is de Wi-Fi-antenne nu intern onder het bovenste acrylpaneel gemonteerd, terwijl uitklapbare externe Bluetooth-antennes op het achterpaneel vertragingen en verbindingsuitval elimineren.
De opslagruimte is ook aanzienlijk verbeterd. De eerdere Tiny PS5 was beperkt tot korte 2230 M.2 drives met een maximale capaciteit van 2 TB, maar in de Redux-versie is een M.2-verlengkabel en 3D-geprinte beugel geïntegreerd, waardoor er ruimte is voor een full-size 2280 SSD, hier getoond met een 4 TB drive en speciale heatsink.
Het optische station uit het oorspronkelijke ontwerp is verwijderd ten gunste van een schonere, alleen digitale lay-out. Omdat de PS5 geen firmware-updates kan uitvoeren zonder een schijf te detecteren, heeft de YouTuber de besturingskaart van de schijf onder spanning gehouden en aangesloten in het chassis. De console herkent het als functioneel, zelfs zonder de mechanische onderdelen. Een op maat gemaakte 3D-geprinte bevestiging zet de printplaat vast achter het moederbord, zodat de updatecompatibiliteit behouden blijft zonder externe rommel.
Om het geheel af te ronden, is er een nieuw ontworpen oplaaddock voor de controller dat het titanium-zwarte thema aanvult. Het hergebruikt het magnetische pogo-pin oplaadsysteem van NFC, maar voegt een basis van staalplaat toe voor extra gewicht en stabiliteit.
Kracht en gemeenschap
De oudere Tiny PS5 had één terugkerend probleem: willekeurige uitschakelingen tijdens grafisch intensieve games. Thermische tests bevestigden dat deze uitschakelingen niet te wijten waren aan oververhitting, maar aan de GaN-voeding van 250 W, die moeite had met nieuwere games die meer dan 230 W verbruikten. Upgraden naar een GaN-eenheid van 500 W loste het probleem volledig op.
De Redux is ook een gemeenschapsproject, met ontwerpbestanden voor het PS5 model 1215A die beschikbaar zijn op NFC's Patreon. Bouwers kunnen aluminium onderdelen bestellen bij SendCutSend, de rest 3D-printen en een montagebeugel gebruiken voor de Black Ridge koeler, hoewel de mod nog steeds zorgvuldig in elkaar gezet moet worden en enige soldeervaardigheden vereist.
U kunt het volledige installatieproces hieronder in detail bekijken voor een beter beeld van de Tiny PS5.
