De meeste laptops van het betaalbare type die vandaag worden verkocht, worden geleverd met 60% sRGB IPS-panelen of, erger nog, TN-panelen - net als vijf of zes jaar geleden. AMOLED-schermen en IPS-schermen met hoge vernieuwingsfrequentie blijven een uniek kenmerk van laptops die minstens 700 US$ kosten (realistisch gezien kijken we naar 1000 US$ of meer).

Er is iets dat een goedkoop TN 768p paneel, een fatsoenlijk IPS 1080p paneel en een geweldig OLED 2160p paneel gemeen hebben. Het is de interface. De overgrote meerderheid van de laptop panelen die de laatste 10 jaar zijn uitgebracht gebruiken de eDP interface voor zowel data als voeding. Dit betekent dat men het vreselijke scherm waarmee de laptop werd geleverd kan dumpen voor een betere optie die gemakkelijker is voor de ogen en mogelijk extra toepassingen mogelijk maakt (zoals fotobewerking) die voorheen niet haalbaar waren.

Om de juiste keuze te kunnen maken, moet men zich bewust zijn van een aantal belangrijke verschillen tussen de verschillende panelen. Panelen die gebruik maken van de eDP-interface verschillen op vele punten, waaronder (maar niet uitsluitend)

• De onderliggende technologie & eDP-interfacespecificatie
• Diagonale grootte, resolutie, vernieuwingsfrequentie, type oppervlak
• Hoe ze op hun plaats worden gehouden
• Helderheid, contrastverhouding, kleurdiepte (lees dekking van de kleurruimte)
• Compatibiliteit met aanraakinvoer
• Waarvoor zijn ze ontworpen

Het laatste punt is het eenvoudigst te begrijpen en te waarderen. Panelen voor laptops moeten licht, dun en matig in stroomverbruik zijn, terwijl een paneel voor een TV helder en groot moet zijn.

Technologie: Vermijd TN, wees voorzichtig met AMOLED

De meeste laptops die in mei 2023 in de winkelschappen liggen, hebben 60 Hz IPS-panelen (of IPS-achtige panelen). De IPS-technologie zorgt voor fatsoenlijke helderheid en contrastverhoudingen, nauwkeurige kleurweergave, brede kijkhoeken en redelijk snelle verversingsfrequenties, terwijl het stroomverbruik vrij laag blijft. De meeste IPS-panelen voor laptops hebben een tweekanaals, 30-pens Embedded DisplayPort (eDP)-ingang, terwijl panelen met een hogere resolutie dan 1920x1200 meestal een 40-pens eDP-aansluiting met 2 of 4 datakanalen hebben.

TN- en VA-schermen moeten worden vermeden. Ze zijn in bijna alle opzichten inferieur aan IPS-schermen, en toch kosten ze bijna evenveel. Apple de verkoop van zijn laatste MacBook met een TN-scherm.. in 2018.

AMOLED-schermen staan bekend om hun uitstekende contrastverhoudingen, bijna volledige dekking van de NTSC- en P3-kleurruimte, HDR-ondersteuning en andere voordelen. Die voordelen zijn niet gratis, want dergelijke schermen vereisen een hogere bandbreedte en veel meer vermogen dan hun IPS-tegenhangers. AMOLED-panelen zijn ook vrij duur. Een goed IPS-paneel kost ongeveer 70 dollar, terwijl het goedkoopste Samsung AMOLED-laptopscherm (13,3 inch, 1920x1080) het dubbele kost.

Samsung is in wezen het enige bedrijf dat een breed scala aan AMOLED-panelen voor laptops aanbiedt. De Koreaanse reus produceert momenteel verschillende 1080p AMOLED-schermen met een diagonaal van 13,3 en 15,6 inch; deze maken gebruik van 2-kanaals en 30-pins eDP-aansluitingen. Hogere resoluties (2880x1800, 3840x2160 enzovoort) maken gebruik van de 4-kanaals en 40-pins eDP-aansluiting.

Net als HDMI is de DisplayPort-interface ontworpen om achterwaarts compatibel te zijn. Men zal dus waarschijnlijk geen problemen hebben om een eDP 1.4 paneel aan te sluiten op een laptop met een eDP 1.3 poort op het moederbord, en omgekeerd. Voorzichtigheid is geboden bij AMOLED-panelen met resoluties hoger dan 1920x1080 en IPS-panelen met resoluties hoger dan 3200x1800; veel daarvan vereisen speciale datacompressiemodi waarmee laptops van vóór 2016 waarschijnlijk niet compatibel zijn. Nog meer voorzichtigheid is geboden als u op zoek bent naar een paneel met een hoge verversingssnelheid (zeg, 1080p 240 Hz). De meeste van dergelijke panelen vereisen een moderne GeForce GTX of GeForce RTX grafische kaart om goed te functioneren. Als u een laptop hebt die ouder is dan vijf jaar, of een echt low-end laptop, kunt u uw zoektocht naar een beter paneel het beste beperken tot eDP 1.2 spec-opties.

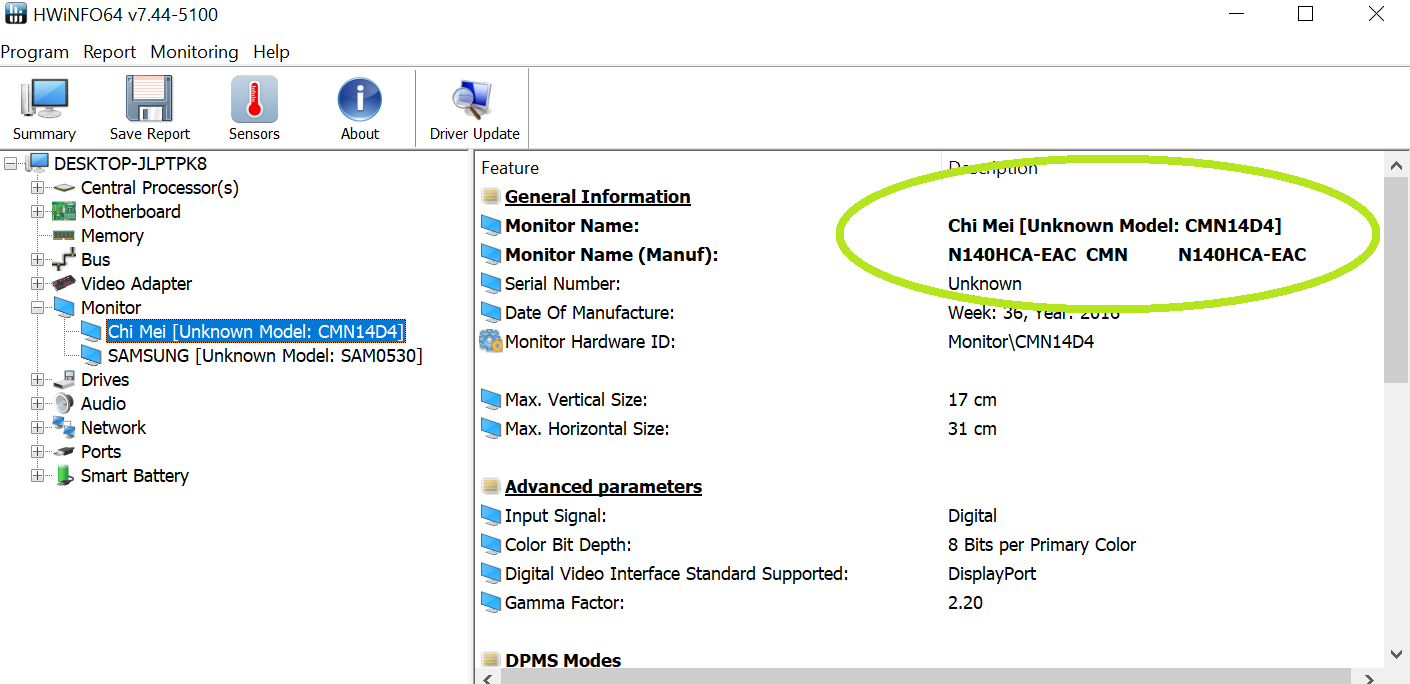

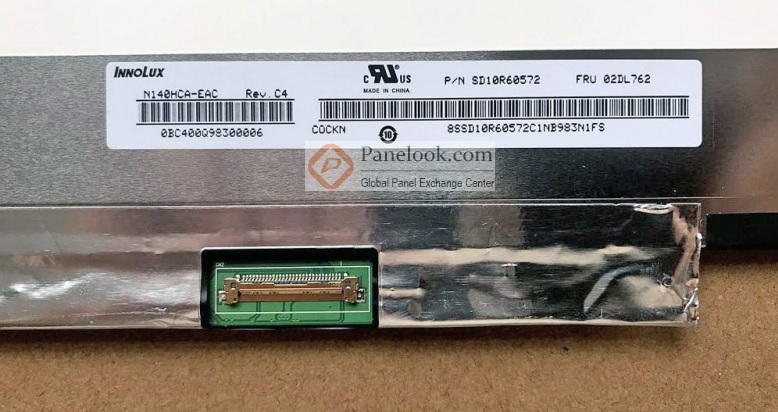

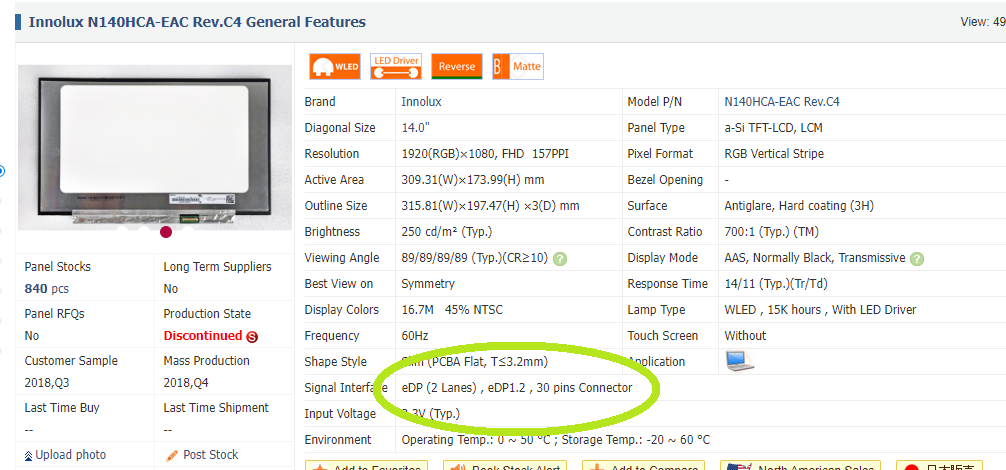

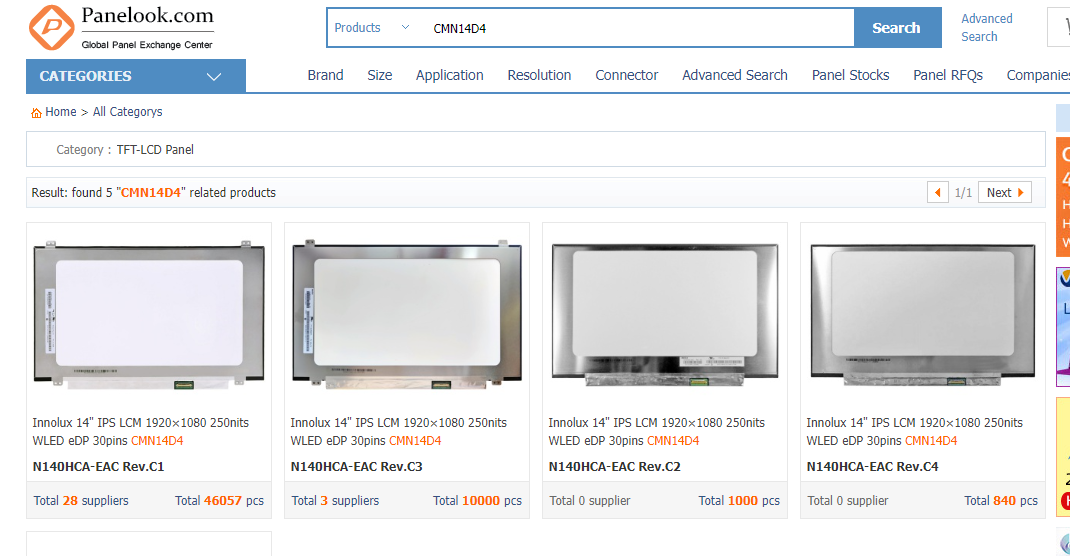

Om een idee te krijgen van welke interface het paneel dat u heeft gebruikt, download HWiNFO. Dit wordt het uitgangspunt voor uw toekomstig onderzoek. Zodra u de naam van het paneel hebt, kunt u de specificaties ervan opzoeken; Panelook is de juiste plaats om dat te doen. U kunt ook het originele paneel uit het deksel scheuren en op zoek gaan naar een kleine sticker met het exacte modelnummer. Wees voorzichtig dat u het paneel niet beschadigt wanneer u het deksel uit elkaar haalt; korte gidsen hierover voor de meeste laptops zijn te vinden op YouTube. Ter referentie: de meeste schermdeksels bestaan uit een deksel waar het scherm, samen met de webcam, op zit, en een plastic frame dat bovenop het scherm zit en het aan de randen op zijn plaats houdt. (Een sandwich? Zei iemand sandwich?) Het is een ander verhaal bij laptopschermen met aanraakfunctionaliteit, waar glas van rand tot rand op het paneel zit en alles aan elkaar is gelijmd; wij knoeien liever niet met zo'n scherm.

Diagonaalformaat, resolutie, vernieuwingsfrequentie, oppervlaktetype

De populairste laptopschermen zijn 15,6" (39,6 cm), 14" (35,6 cm), 13,3" (33,8 cm), 17,3" (43,9 cm), 16" (40,6 cm), 11,6" (29,4 cm). Hoewel het meestal mogelijk is een 13,3-inch scherm te installeren waar een 14-inch scherm stond, wordt dit niet aanbevolen.

Wat de resoluties betreft, is 1920x1080, ook bekend als Full HD of FHD, verreweg het populairst. Hiervoor zijn twee eDP-kanalen nodig. Resoluties lager dan dat worden meestal vertegenwoordigd door de 1366x768 optie (ze noemen het HD) en voor de weergave daarvan volstaat één kanaal. Hogere resoluties zijn 1920x1200, 2880x1800, 2560x1440, 2560x1600, 3840x2160, 3840x2400, 3000x2000 enz. Hiervoor zijn meestal 4 eDP-kanalen nodig.

De meeste laptopschermen verversen hun inhoud 60 keer per seconde. Dit is hun vernieuwingsfrequentie. Schermen met een hogere vernieuwingsfrequentie (144 Hz, 165 Hz, 240 Hz, 300 Hz enz.) zijn ontworpen voor krachtige gaming laptops; deze maken meestal gebruik van 4-kanaals, 40-pins eDP-aansluiting van versie 1.4 of hoger.

Last but not the least kan een scherm mat of glanzend zijn. Glanzende schermen zijn scherper; ze gedragen zich echter als spiegels in aanwezigheid van een heldere lichtbron. Matte schermen zijn iets gemakkelijker om buiten mee te werken omdat schittering minder een probleem is; het beeld op dergelijke schermen ziet er echter enigszins korrelig/vaag uit.

Hoe wordt het paneel aan het displaydeksel bevestigd?

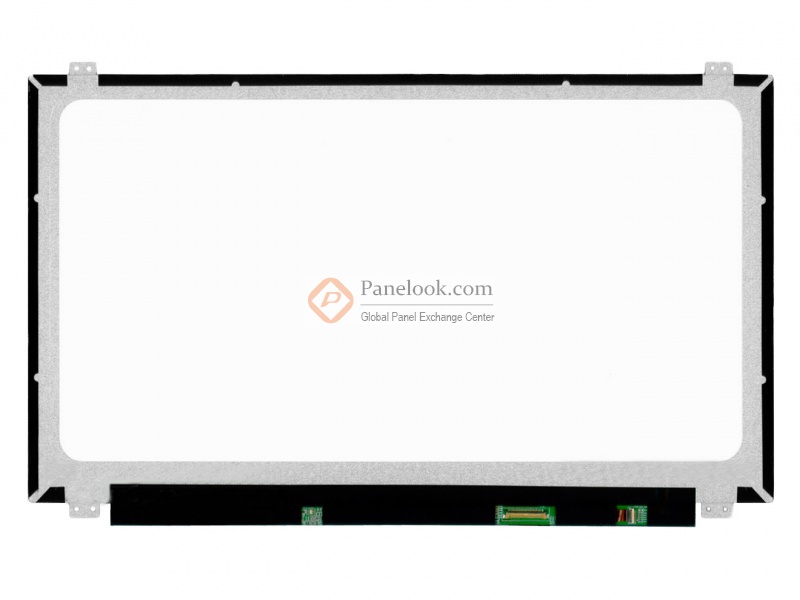

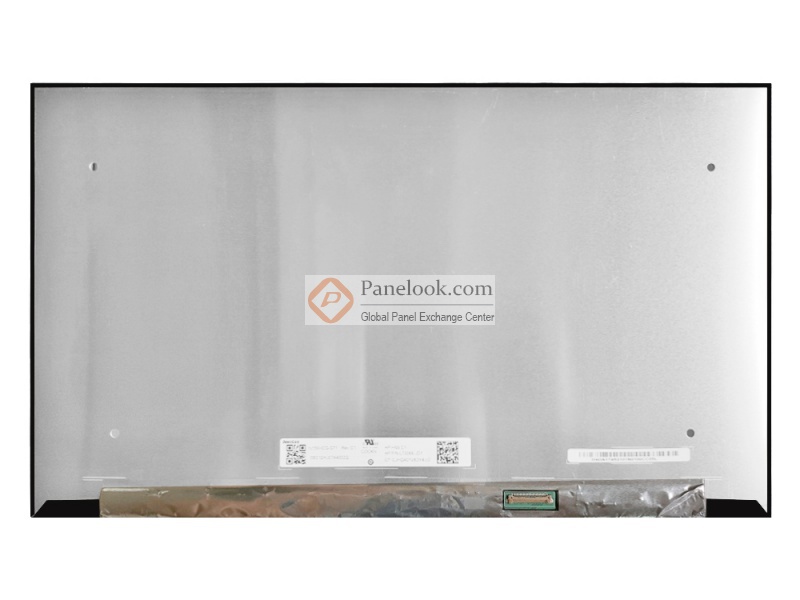

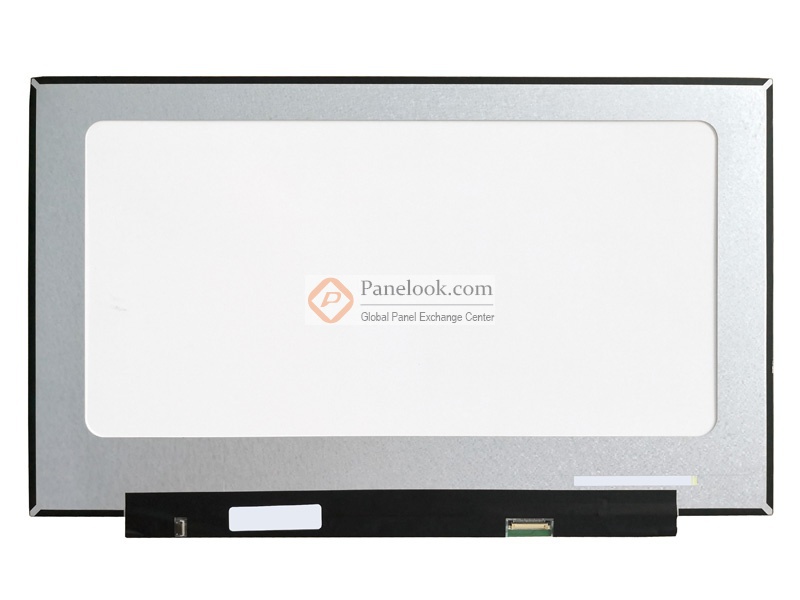

Sommige panelen worden in het displaydeksel geschroefd, terwijl andere met lijm worden vastgehouden. Bovendien kan de kleine printplaat met de controller van het paneel (en vaak ook de LED's van de achtergrondverlichting) iets onder het paneel bungelen, of onopvallend in het paneel zijn geïntegreerd. Voordat u een nieuw paneel koopt, moet u deze belangrijke details uitzoeken.

Helderheid, contrastverhouding, kleurdiepte (lees dekking van de kleurruimte)

De meeste hedendaagse IPS-panelen zijn goed voor ongeveer 250 cd/m² helderheid en hoewel dat volstaat om binnenshuis te werken, is minstens 350 cd/m² vereist om de gebruiker in staat te stellen de inhoud van het scherm buitenshuis waar te nemen. Dus, als u al die moeite neemt om een nieuw paneel te kopen, is het zinvol om alleen aandacht te besteden aan panelen die helderder zijn dan 300 nits. Sommige laptops worden zelfs geleverd met schermopties tot 1000 nits, of zelfs meer dan dat.

Contrastverhouding? Hoe meer, hoe beter. Kwaliteitspanelen hebben een contrastverhouding van 1000:1 of hoger.

Kleurdiepte. Nu, dit is waar "WOW!" wordt gescheiden van "Oh". De goedkopere schermen zijn beperkt tot 6-bit kleurdiepte, wat betekent dat ze niet meer dan tweederde van sRGB of de helft van NTSC kunnen weergeven. Fatsoenlijke panelen zijn 8-bit, zodat ze bijna 100% van sRGB en ongeveer driekwart van NTSC kunnen weergeven; duurdere panelen (zeg maar dag tegen AMOLED) zijn 10-bit, en die kunnen NTSC en DCI-P3-kleurruimtes bijna volledig dekken.

Compatibiliteit met aanraakinvoer

Als een scherm touch-enabled is, betekent dat meestal dat er een extra laag glas op ligt. Het glas is samengevoegd met een fijn raster van zeer dunne draden waardoor de bijbehorende controller, door voortdurend de eigenschappen van de draden te meten, begrijpt dat de gebruiker het scherm aanraakt, en vervolgens berekent waar dat precies gebeurt en het OS daarvan op de hoogte stelt. Schermen met aanraakfunctionaliteit maken meestal gebruik van een I2C- of USB-verbinding en zijn in het algemeen moeilijker te verkrijgen en te vervangen dan schermen zonder aanraakfunctionaliteit.

Alles samenvoegen

Nu we vertrouwd zijn met alle basisbeginselen, laten we eens kijken wat we met deze kennis kunnen doen. Stel we hebben een goedkope Asus laptop met een slecht 6-bit scherm. Deze laatste is een 14-inch 1080p affaire met het besturingsbord bungelend onder het paneel.

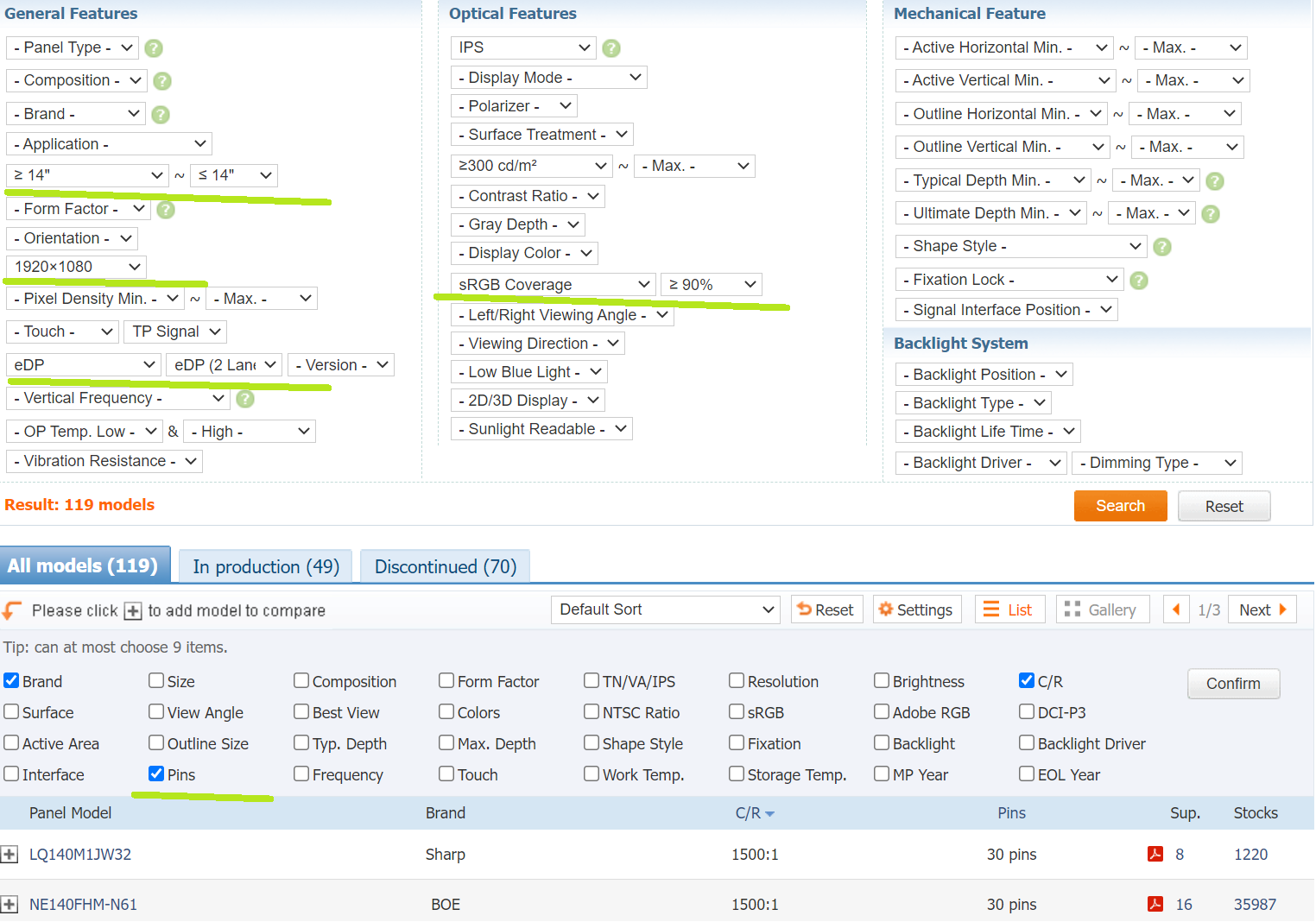

Panelook's geavanceerd zoeken functie laat ons in een minuut een vervanger vinden voor dat BOE paneel. We willen een 14-inch 1080p paneel met een helderheid van ten minste 300 nits en met ten minste 90% sRGB dekking. Het moet een 30-pins eDP-ingang hebben die zich in het rechterdeel van het bord bevindt (mits het paneel van ons af gericht is). Laten we dit doen:

Hier zijn we dan. Verschillende bedrijven maken kwaliteitsschermen van 14 inch die gebruik maken van de 30-pins, 2-kanaals eDP-interface. De NE140FHM-N61 heeft bijvoorbeeld een geclaimde helderheid van 400 nits, een hoger dan gemiddelde contrast ratio en volledige sRGB dekking. Een geweldige optie, zo te zien. Nu alleen nog het paneel kopen op eBay of op AliExpress, installeren en plezier hebben.
