Groot lek in Nintendo Switch 2 onthult CPU/GPU-specs en bootst echte prestaties na

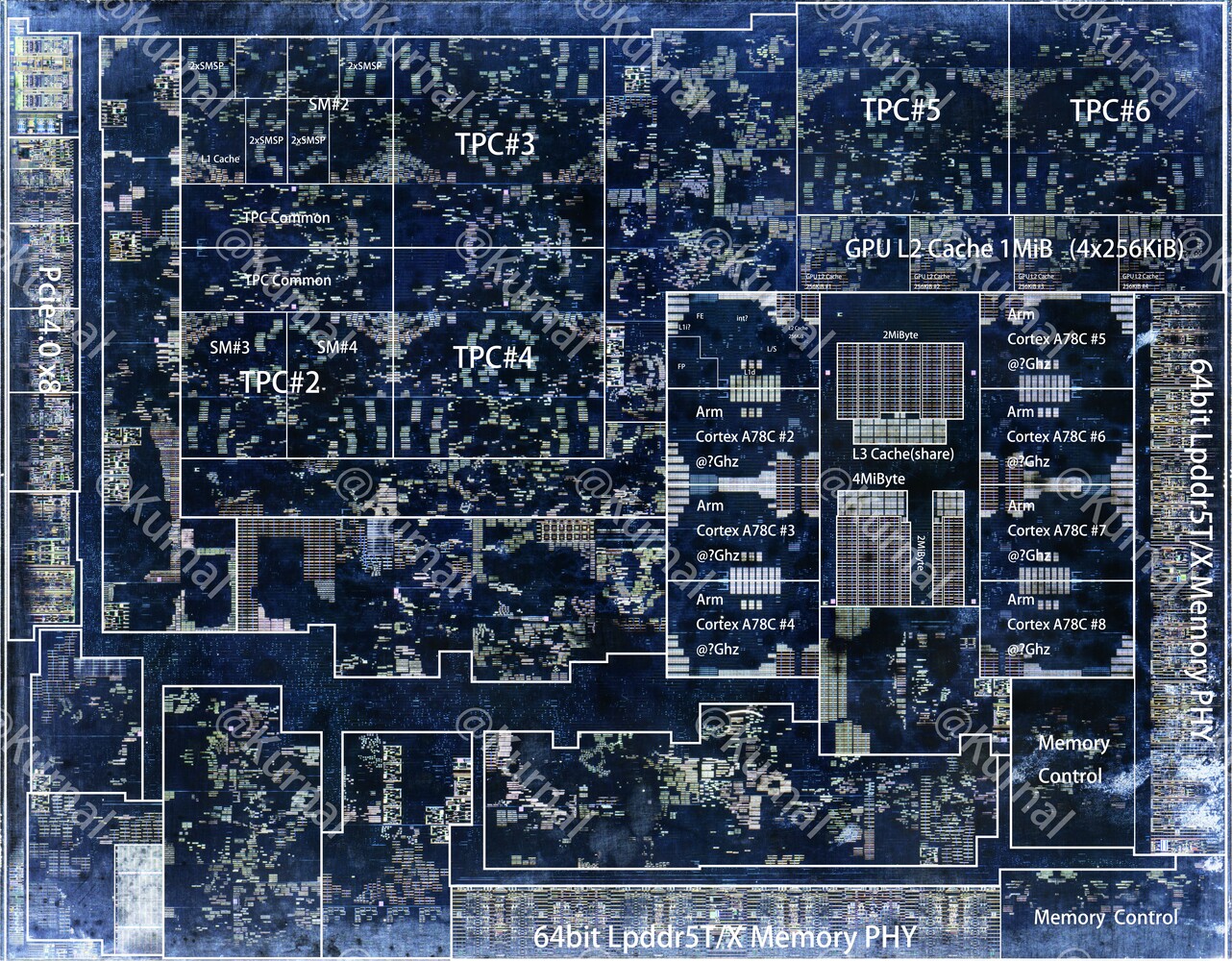

Kurnalsalts, een bekende halfgeleider teardown expertheeft ons nu laten zien wat de Nintendo Switch 2 aandrijft. We hebben een gedetailleerde die shot die ons laat zien wat de Tegra T239-chip doet tikken. De chip heeft een oppervlak van 207 mm2 en is daarmee bijna twee keer zo groot als de Nvidia-chip in de originele Nintendo Switch. En in tegenstelling tot ons eerdere bericht, heeft het geen tri-cluster CPU met een Cortex-X1 kern.
In plaats daarvan heeft hij acht Cortex-A78c kernen die met elkaar samenwerken. Hun maximale kloksnelheid is op dit moment nog onbekend. Voor de GPU wordt een Nvidia Ampere SKU gebruikt, met 1.536 CUDA-kernen verdeeld over 6 TPC's. Hij wordt gemaakt op de 8N-node van Samsung, dezelfde node die wordt gebruikt om Ampere GPU's te maken. Dit ontkracht eerdere beweringen dat de T239 van de Switch 2 een 5 nm die-shrunk versie zou zijn.

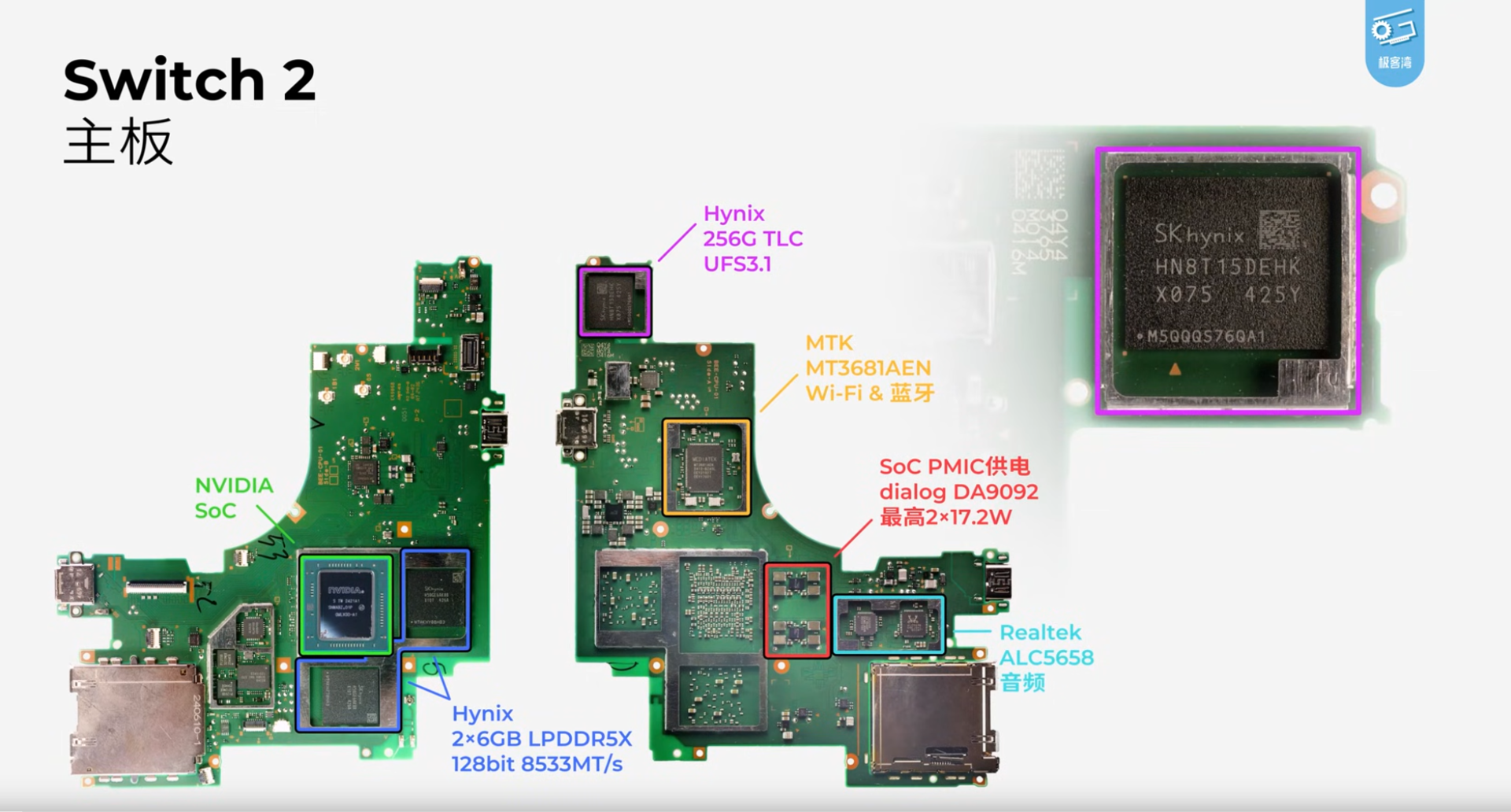

Geekerwan heeft ook het moederbord van de Nintendo Switch 2 uit elkaar gehaald om de belangrijke onderdelen te onthullen. Om te beginnen bevat het twee 6 GB LPDDR5X-8.533 modules van SK Hynix, maar de console draait deze niet op volle snelheid. Andere onderdelen zijn een 256 GB SK Hynix UFS 3.1 module, een Wi-Fi-antenne van MediaTek en een RealTek audiochip.
Aangezien de Switch 2 nog niet uit is, is het moeilijk te zeggen hoe hij in de echte wereld presteert. Geekerwan probeerde het te emuleren door een GeForce RTX 2050 laptop CPU te onderklokken, en ontdekte dat de resultaten overeenkwamen met eerder waargenomen prestatiecijfers. Bijvoorbeeld, Cyberpunk 2077 op 40 ish FPS met de DLSS prestatiemodus.

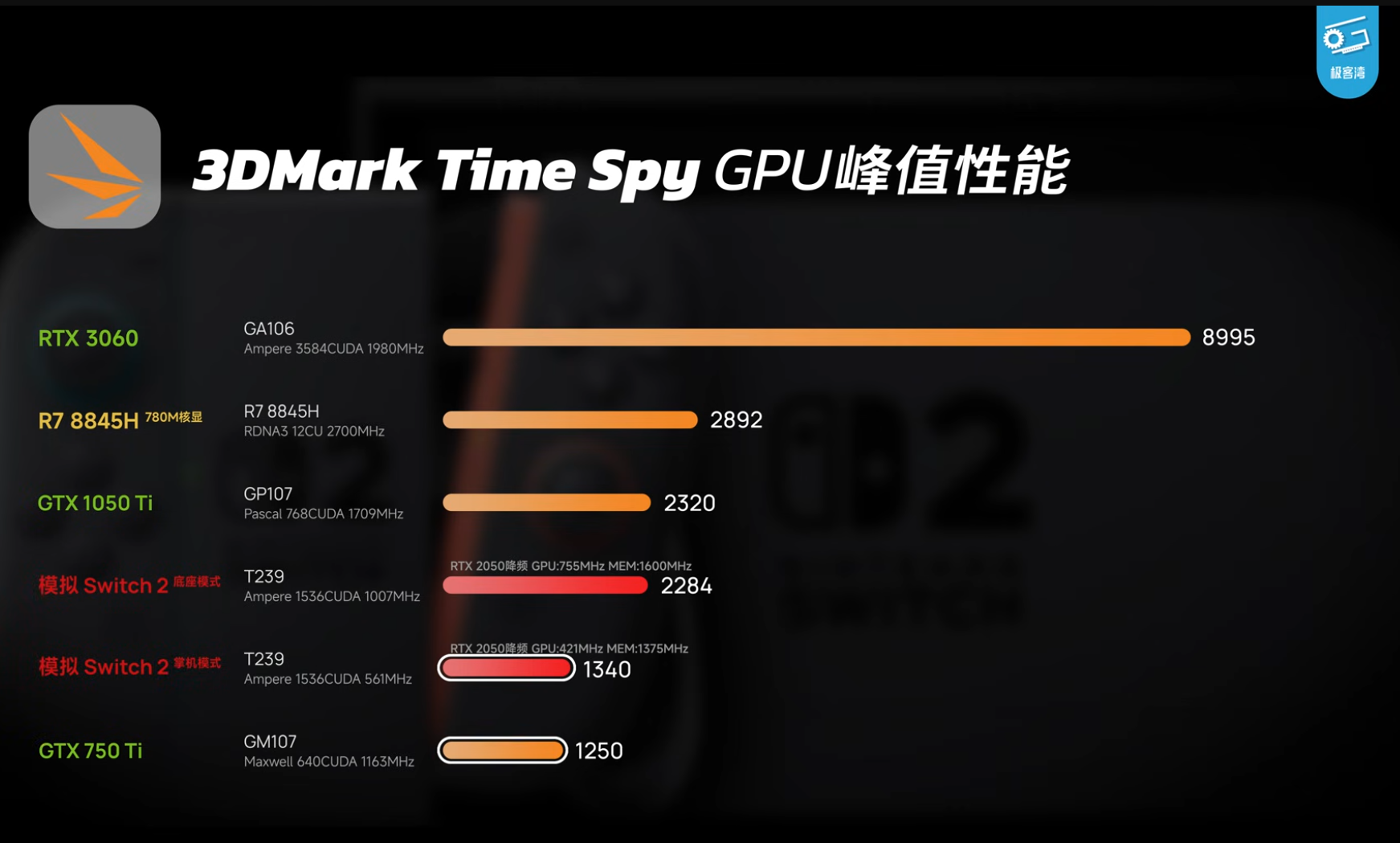

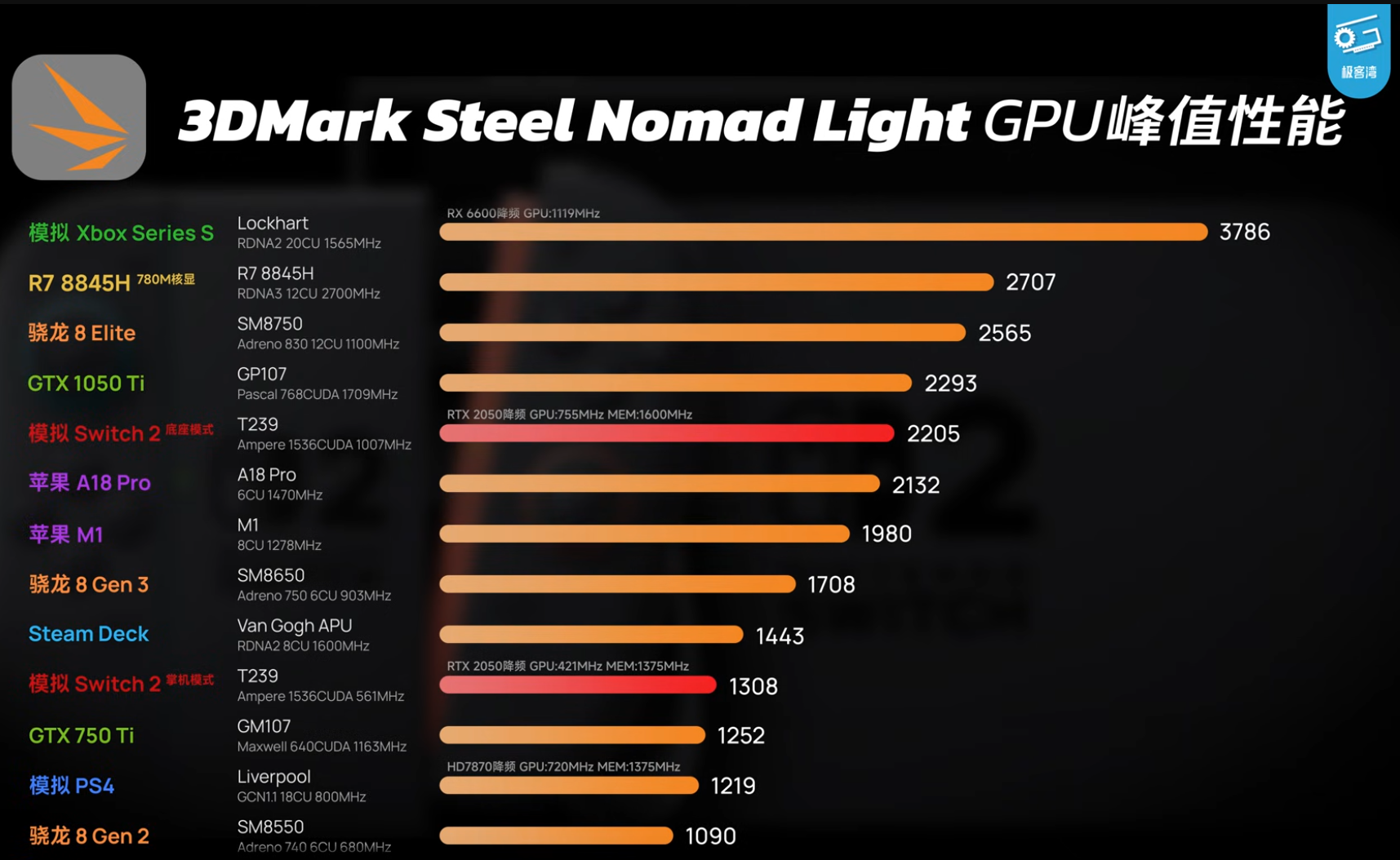

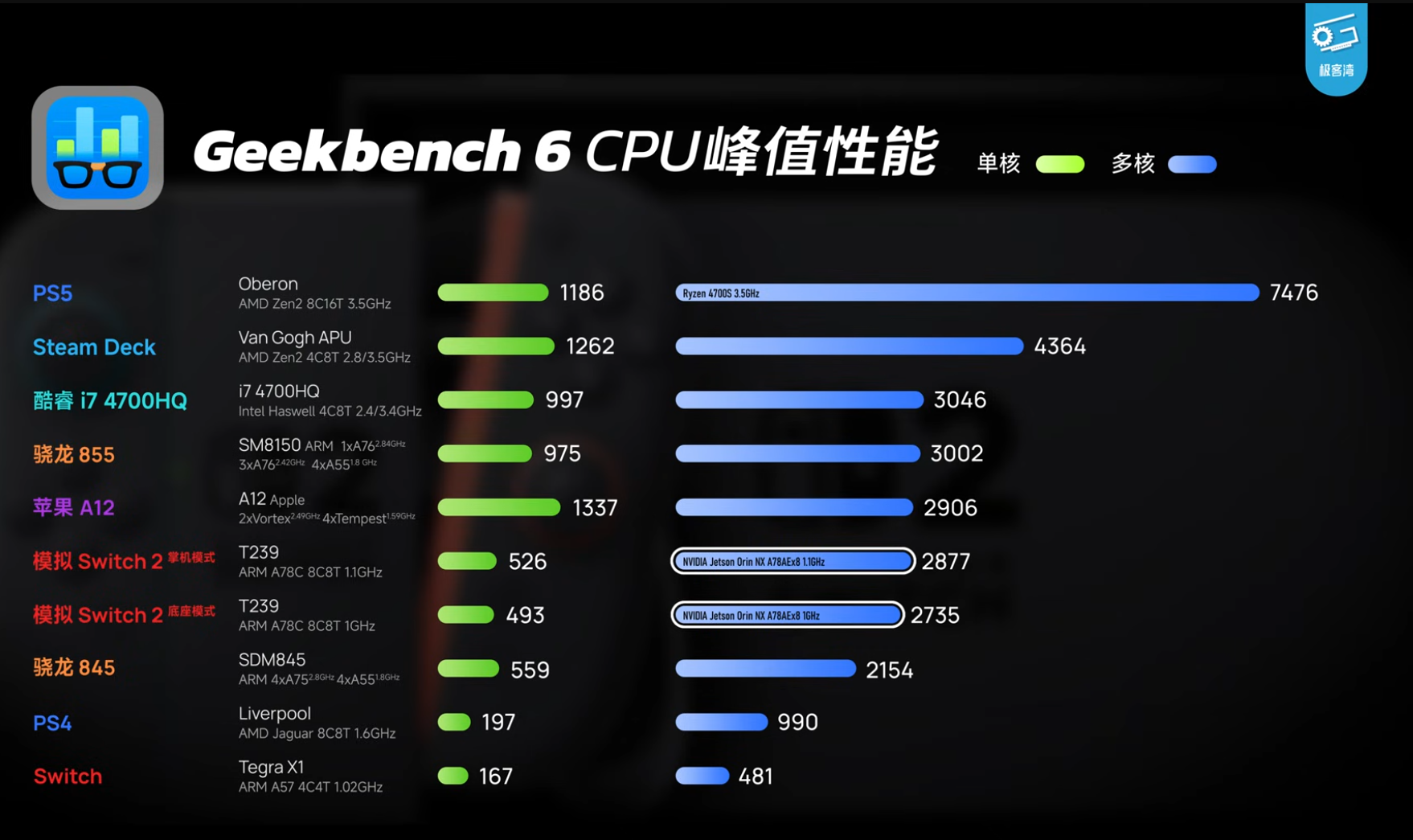

In synthetische benchmarks presteert de GPU van de Nintendo Switch 2 net zo goed als een GeForce GTX 750 Ti van vroeger. Op CPU-gebied doet hij het uitstekend met een zes generaties oude Apple A12. Natuurlijk zijn de tests uitgevoerd op geheel andere hardware en niet op de echte Switch 2.
