Creality Sermoon S1 3D scanner beoordeling: Precision voor alledaagse techniek

De Sermoon S1 van Creality is een betrouwbaar en slim alternatief voor linialen en schuifmaten. Toegegeven, voor eenvoudige voorwerpen zal een schuifmaat of liniaal sneller zijn, maar voor al het andere wint de Sermoon S1. Vooral als het gaat om reverse engineering. Hij is zeer nauwkeurig voor vrijwel elk gebruik, aangezien we slechts onnauwkeurigheden van minder dan 0,4 mm hebben waargenomen in bepaalde gevallen, en minder dan 0,1 mm in de meeste andere gevallen. Niet zo nauwkeurig als Creality beweert, maar nog steeds nauwkeurig genoeg. Dus voor alles behalve bepaalde industriële toepassingen is de Sermoon S1 een uitstekende keuze. En in combinatie met een 3D printer kan een 3D scanner zoals deze een zeer handig hulpmiddel zijn voor thuis fabricage en reverse-engineering.

De Creality Scan 4 software is ook erg gebruiksvriendelijk. De meeste instellingen worden uitgelegd, zodat nieuwe gebruikers er gemakkelijk mee uit de voeten kunnen. Afgezien van het probleem met de USB-detectie en wat slepen tijdens het IR-scannen, wat volgens Creality verholpen kan worden door de optie 'Flat Base uitsluiten' aan te zetten, werken de Sermoon S1 en Creality Scan 4 zoals bedoeld.

De prijs van de Sermoon S1 is $2.699, maar op het moment van publicatie is hij te koop voor $2.159 op Amazon. In de officiële Creality-winkel heeft hem voor $2.399. De duurdere en nieuwere Sermoon X1 met een beter nauwkeurigheidsbereik en inclusief Scan Bridge kost $5.999. De goedkopere en oudere Raptor Pro kost $1.999, maar is momenteel te koop voor $1.519.

• Sermoon S1 3D scanner
• Voedingsadapter en regionale stekkeraansluitingen
• USB Type-C kabel
• USB Type-A naar Type-C converter
• Kalibratiekaart
• Markers
• Microvezeldoek
• Documentatie

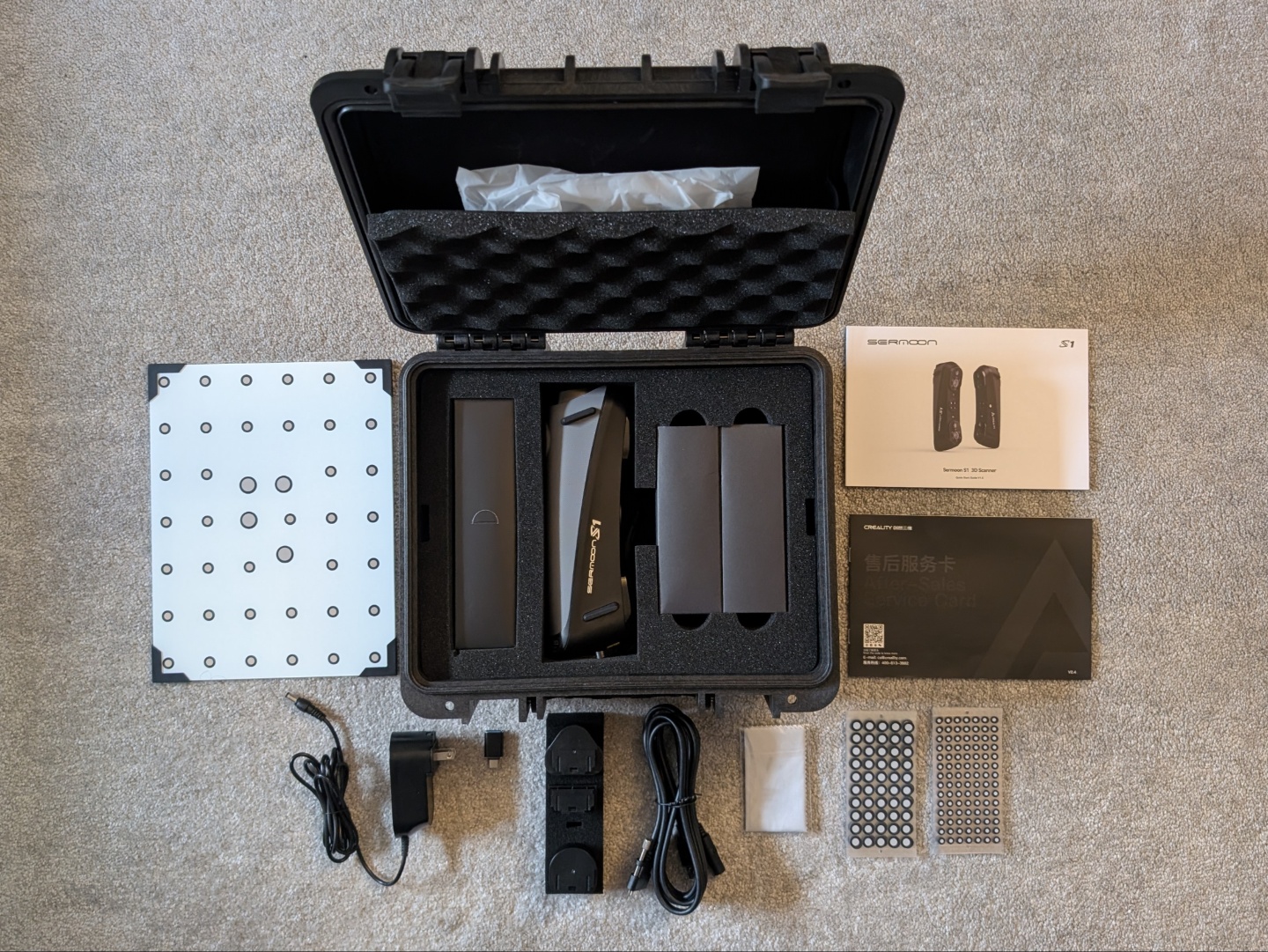

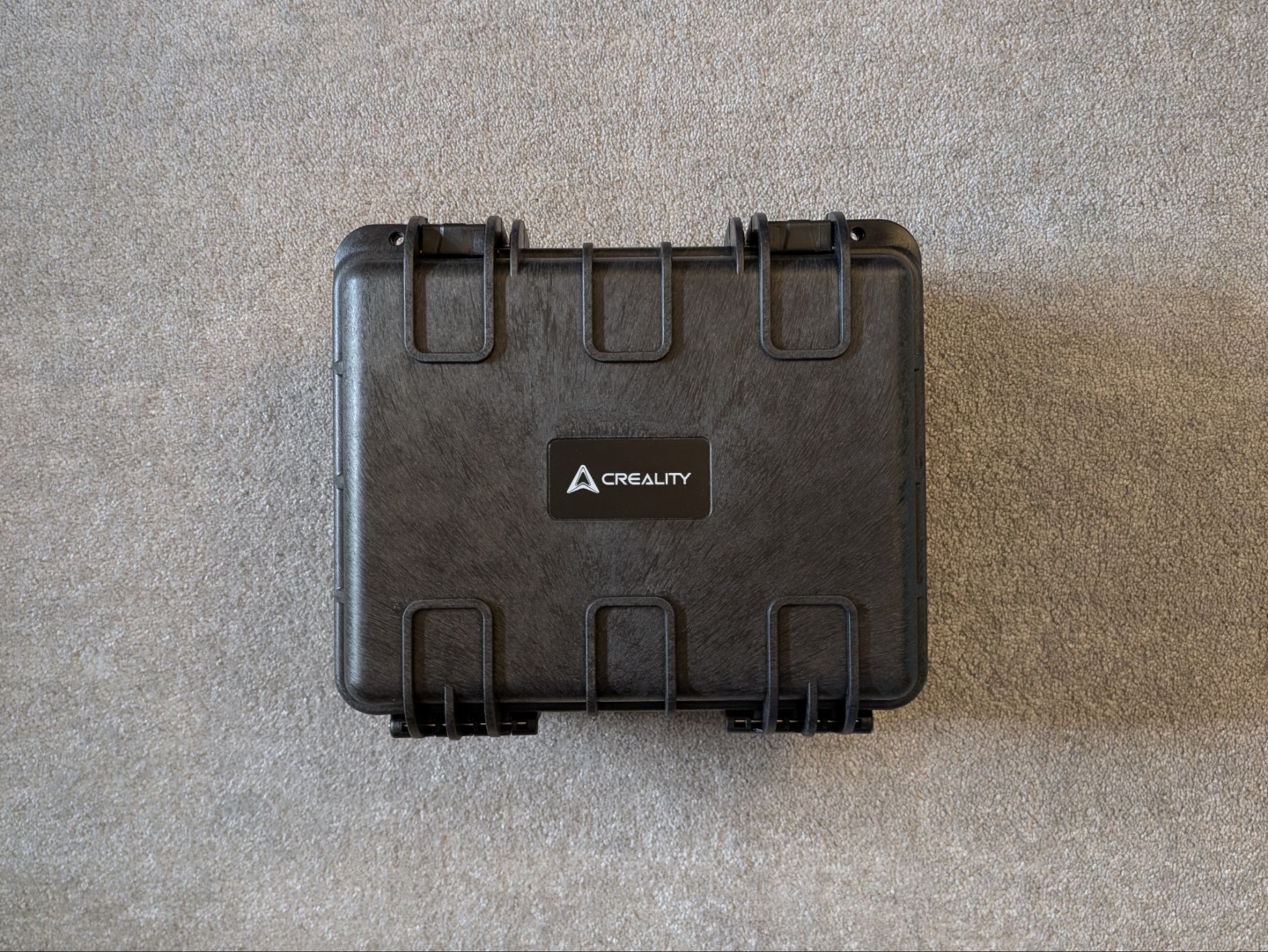

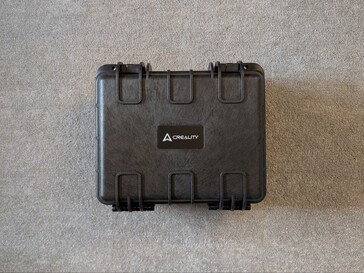

De Sermoon S1 is veilig verpakt in een pelican case, waardoor hij gemakkelijk op te bergen en mee te nemen is. De kabels en stroomadapter hebben hun uitsparingen in het schuim, en er is een vak op het deksel voor alle documentatie en de ruime markeringen. De pelican case bevat ook het kalibratiebord aan de onderkant, netjes weggestopt omdat het niet vaak nodig is.

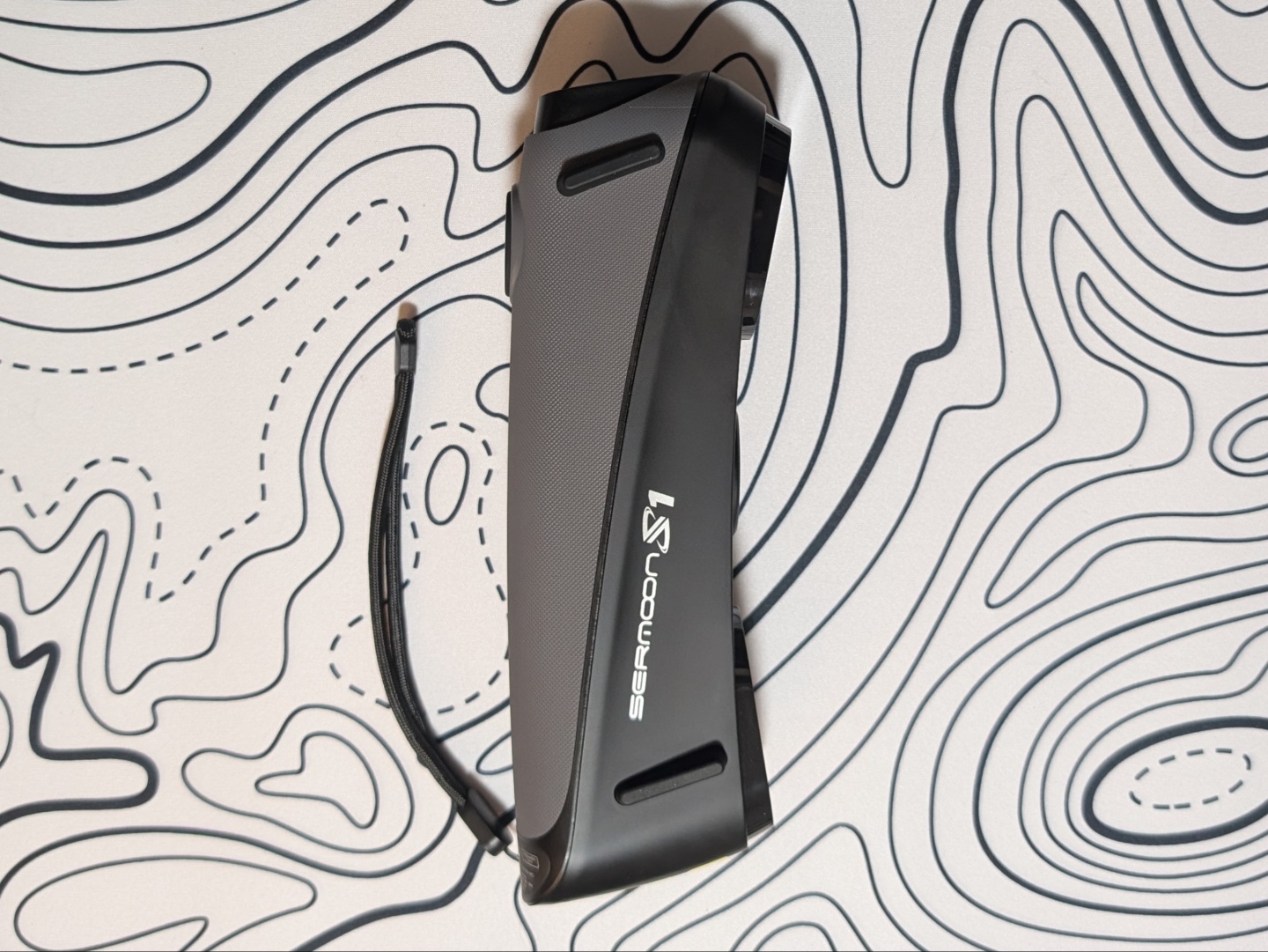

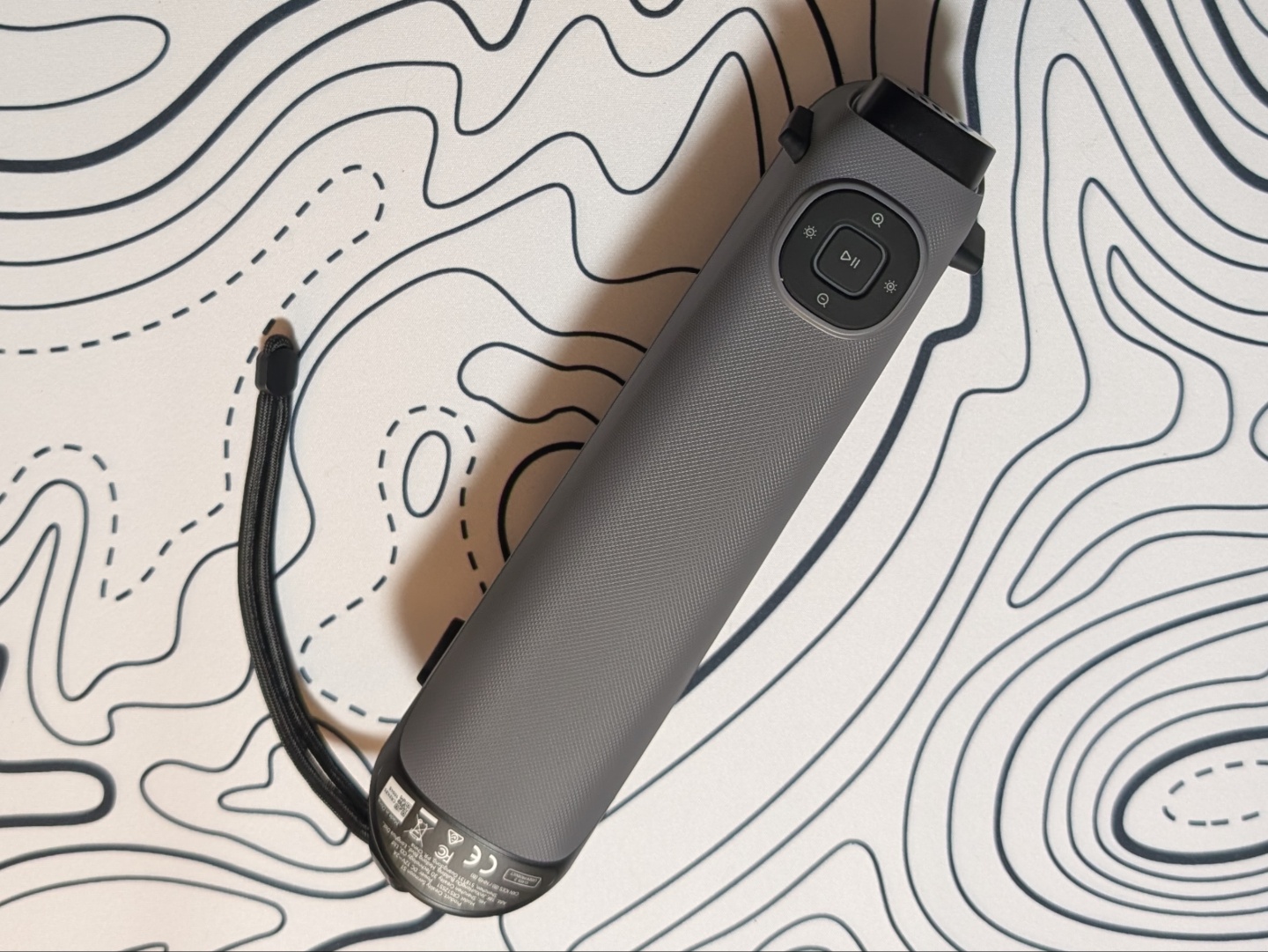

In navolging van het handheld ontwerp van de Raptor-serie 3D-scanners, heeft Creality met de Sermoon S1 dezelfde vormfactor en algemene vorm behouden. Hij ligt stevig in de hand en dankzij de rubberen grip ligt hij prettig in de hand. Aan de onderkant is een sling bevestigd om te voorkomen dat de scanner valt, maar dat probleem hebben wij nooit gehad. Er is ook een afsluitbare USB Type-C poort aan de onderkant om een stabiele verbinding tijdens het scannen te garanderen.

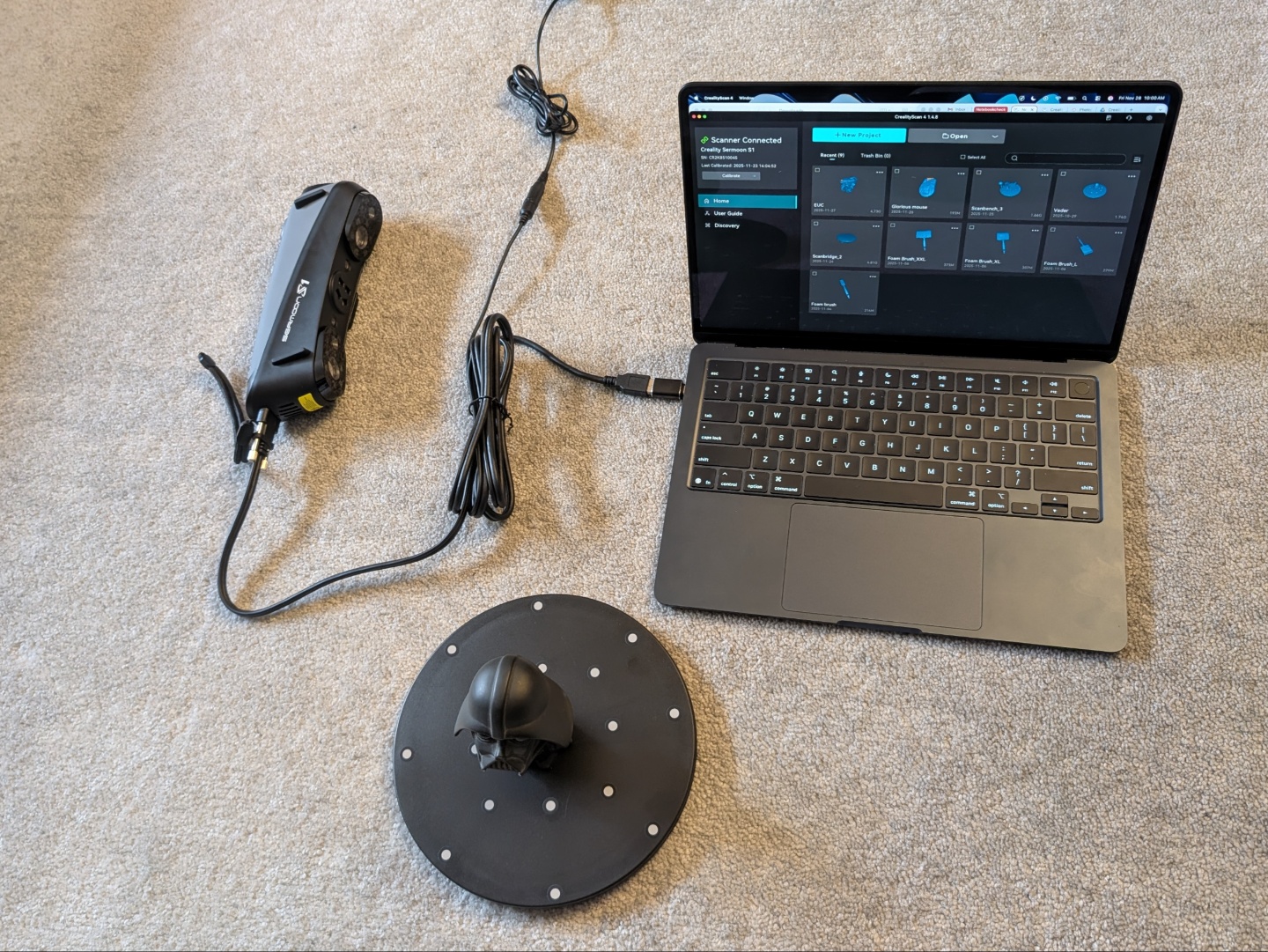

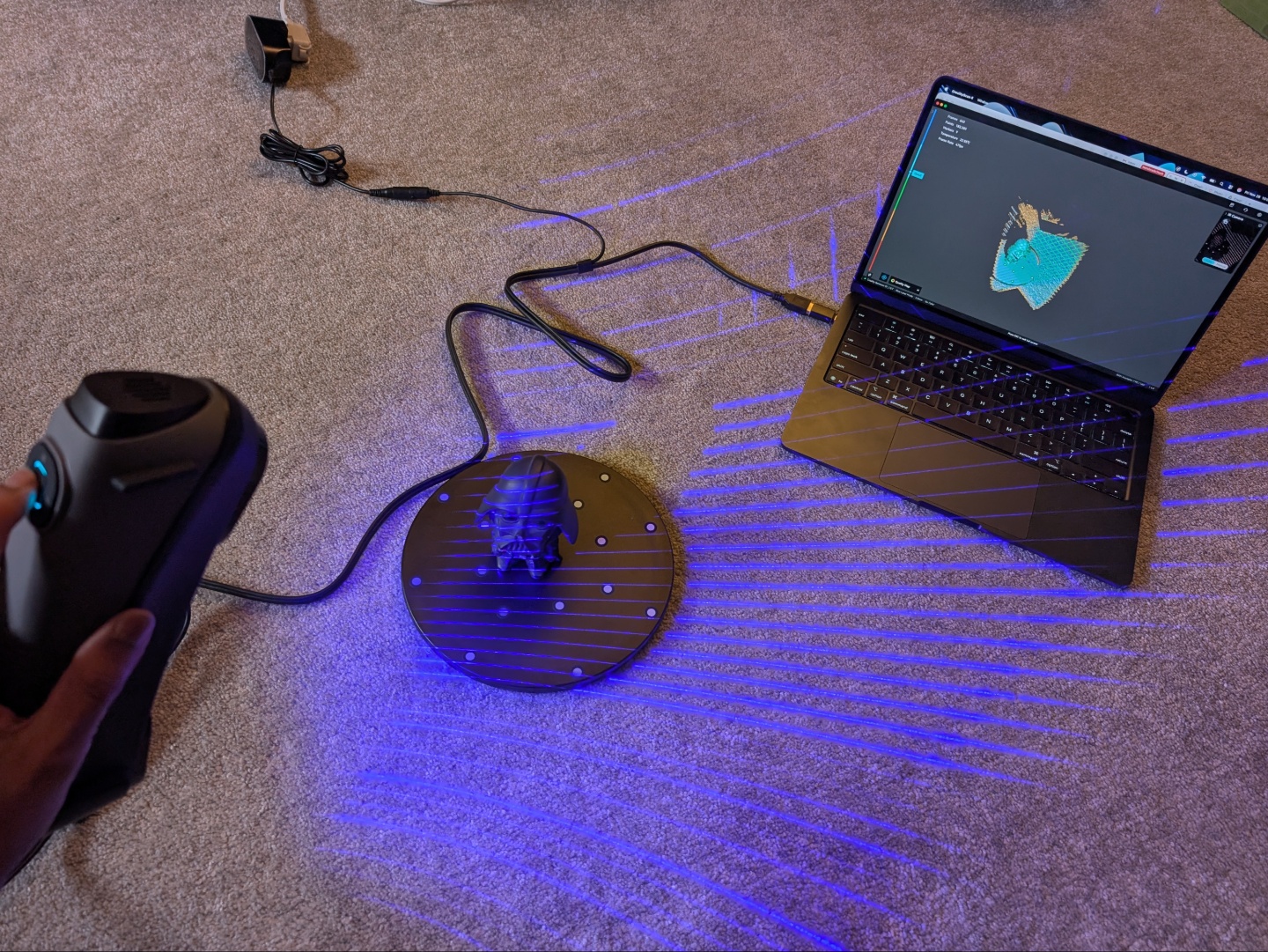

De Sermoon S1 heeft actieve koeling binnenin, dus u kunt de ventilator horen draaien als hij in gebruik is. Hij is hoorbaar maar niet hard, dus daar hoeft u zich geen zorgen over te maken. Zodra hij op een computer of laptop is aangesloten, zorgt de Creality Scan software voor de rest van de installatie. De scanner vereist een USB 3.0-verbinding en kan soms een USB 3.0-poort detecteren als een USB 2.0-poort. De enige oplossing hiervoor is opnieuw proberen aan te sluiten totdat de poort nauwkeurig wordt herkend. We hebben dit probleem een paar keer gehad tijdens de testperiode op Windows, maar het werkte naadloos op een M4 MacBook Air.

De Sermoon S1 heeft, net als de Raptor serie, een blauwe laser en infrarood of NIR (Near-Infrared) scanning. De blauwe lasermodus kan gebruikt worden voor kruislijnen, parallelle lijnen en enkele lijnen, elk met hun voordelen en tekortkomingen (meer hierover in het gedeelte over prestaties). Voor kruislijnen zijn er 34 blauwe lasers die het object verlichten en indrukwekkend snel details vastleggen. De zeven parallelle lasers leggen ook vrij snel details vast en maken het mogelijk om nauwkeuriger te scannen voor fijnere details. De enkele lijnlaser is ideaal voor het scannen van gaten en groeven, omdat deze de diepte beter kan weergeven dan de andere twee.

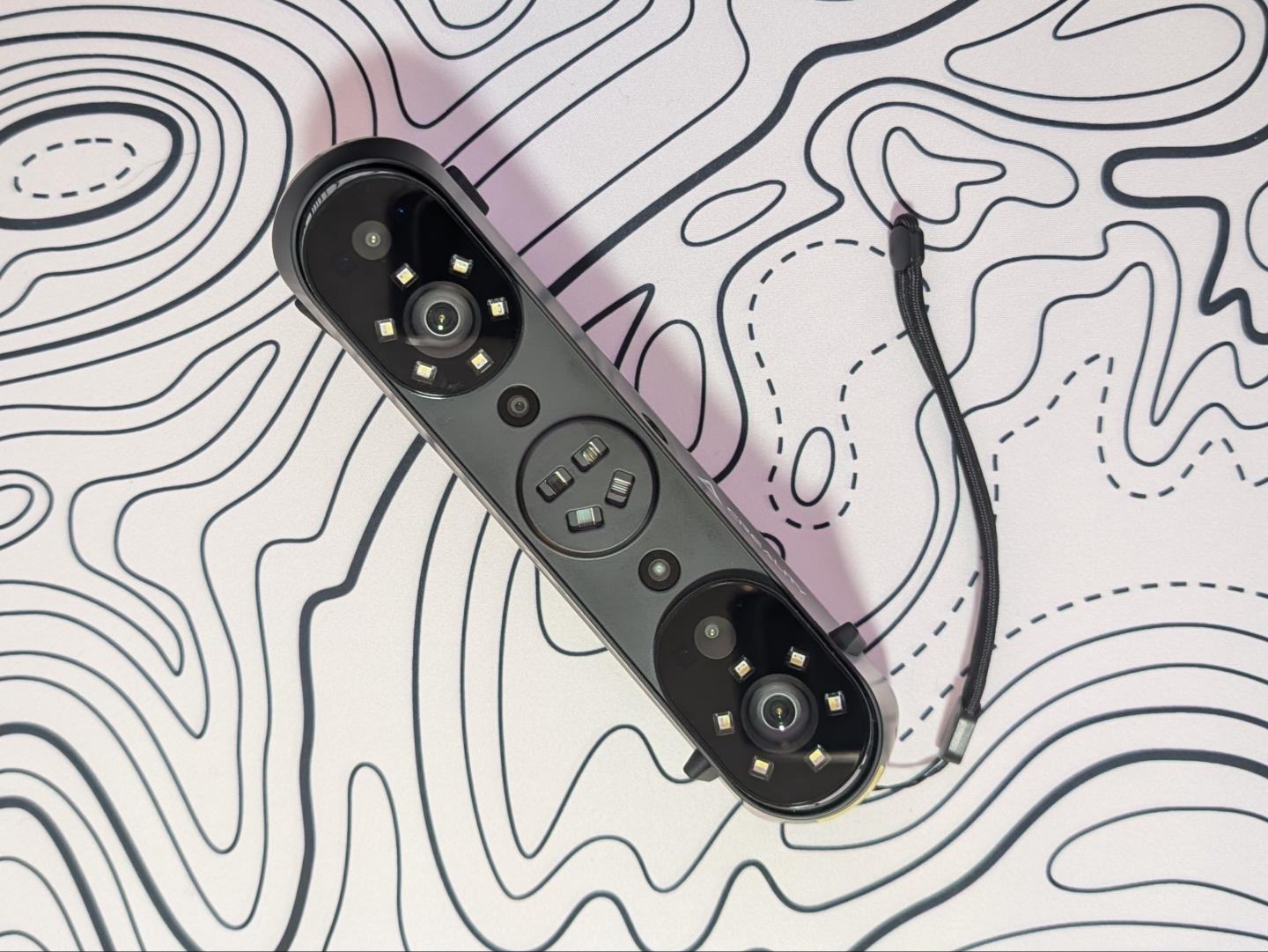

De Sermoon S1 zit vol met camera's, waaronder twee groothoekcamera's, een kleurencamera, twee hoognauwkeurige camera's en, zoals eerder vermeld, een NIR-camera. De NIR-camera met vier lenzen maakt het mogelijk om snel en zonder markeringen grote objecten en het menselijk lichaam of delen daarvan te scannen. Het kan ook een kleurenkaart vastleggen voor een voldoende nauwkeurige 1 op 1 virtuele weergave van een echt onderwerp.

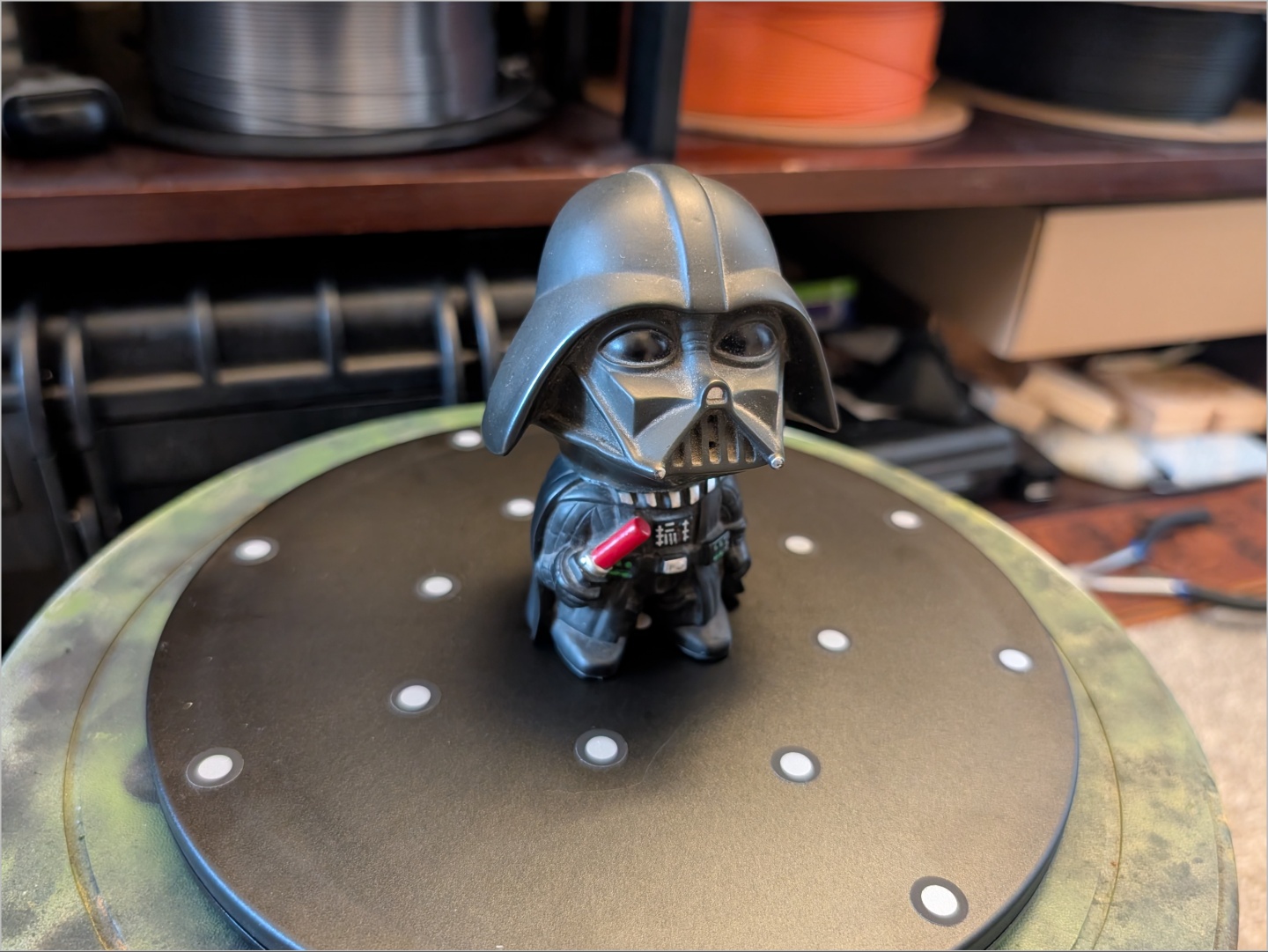

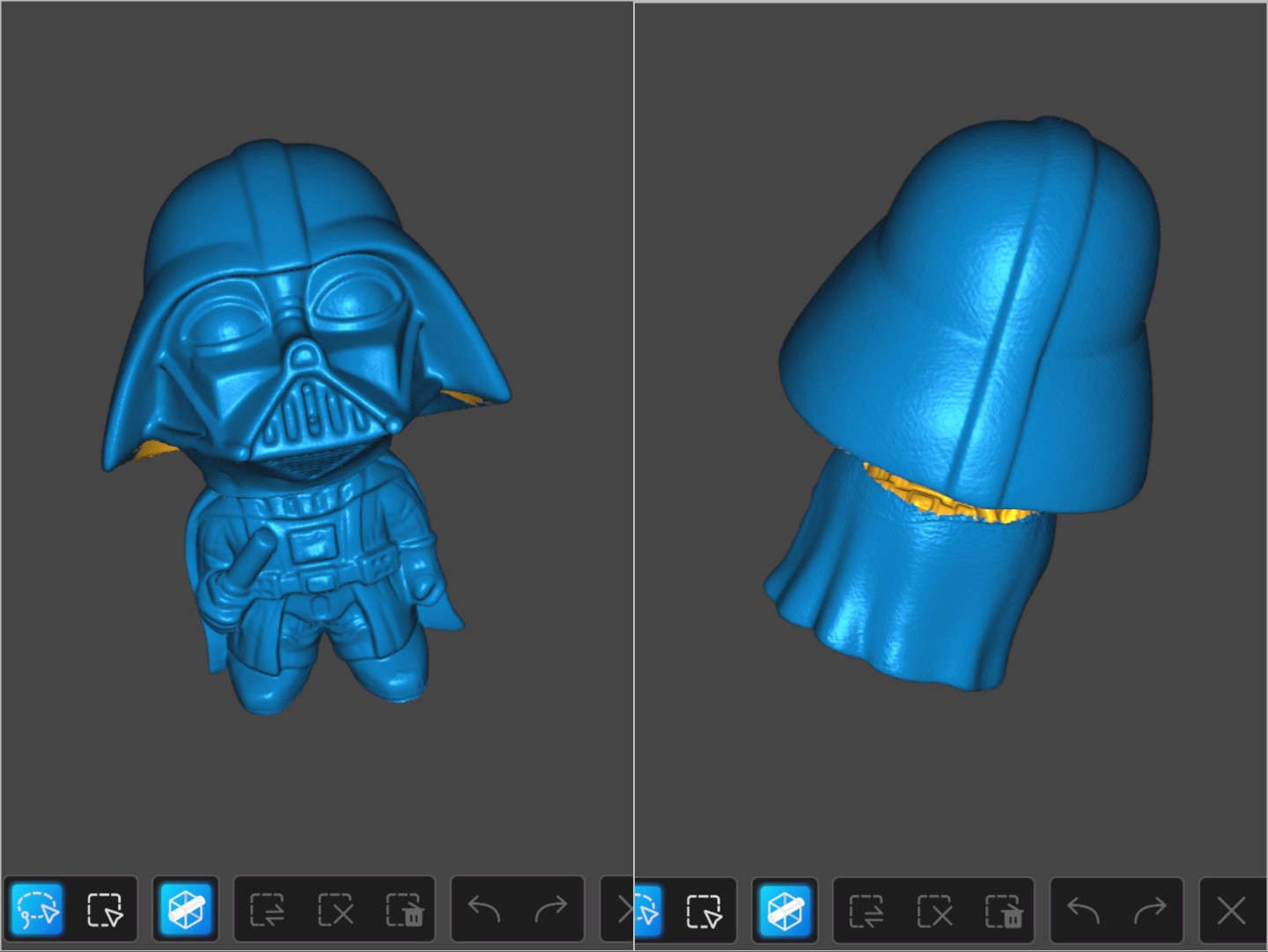

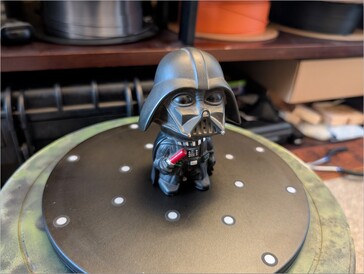

Het is bekend dat 3D-scanners vaak moeite hebben met zwarte voorwerpen en reflecterende voorwerpen, omdat deze de lasers belemmeren in hun terugkeer naar de scanner. Zoals te zien is bij sommige scans in het gedeelte over prestaties, doet de Sermoon S1 het goed met zwarte objecten als er voldoende markers zijn geplaatst.

De Sermoon S1 3D scanner kan tot 90 FPS scansnelheid halen, maar dat hangt af van de mogelijkheden van het systeem waarop het aangesloten wordt. Bij de eerste aansluitingen voert de Creality Scan software een prestatietest uit om hetzelfde te bepalen. De M4 MacBook Air had "gemiddelde pc-prestaties" tot 57 FPS in de blauwe lasermodus en tot 30 FPS in de infraroodmodus. Een draadloze verbinding via de Scan Bridge beperkt dat tot respectievelijk 45 FPS en 20 FPS.

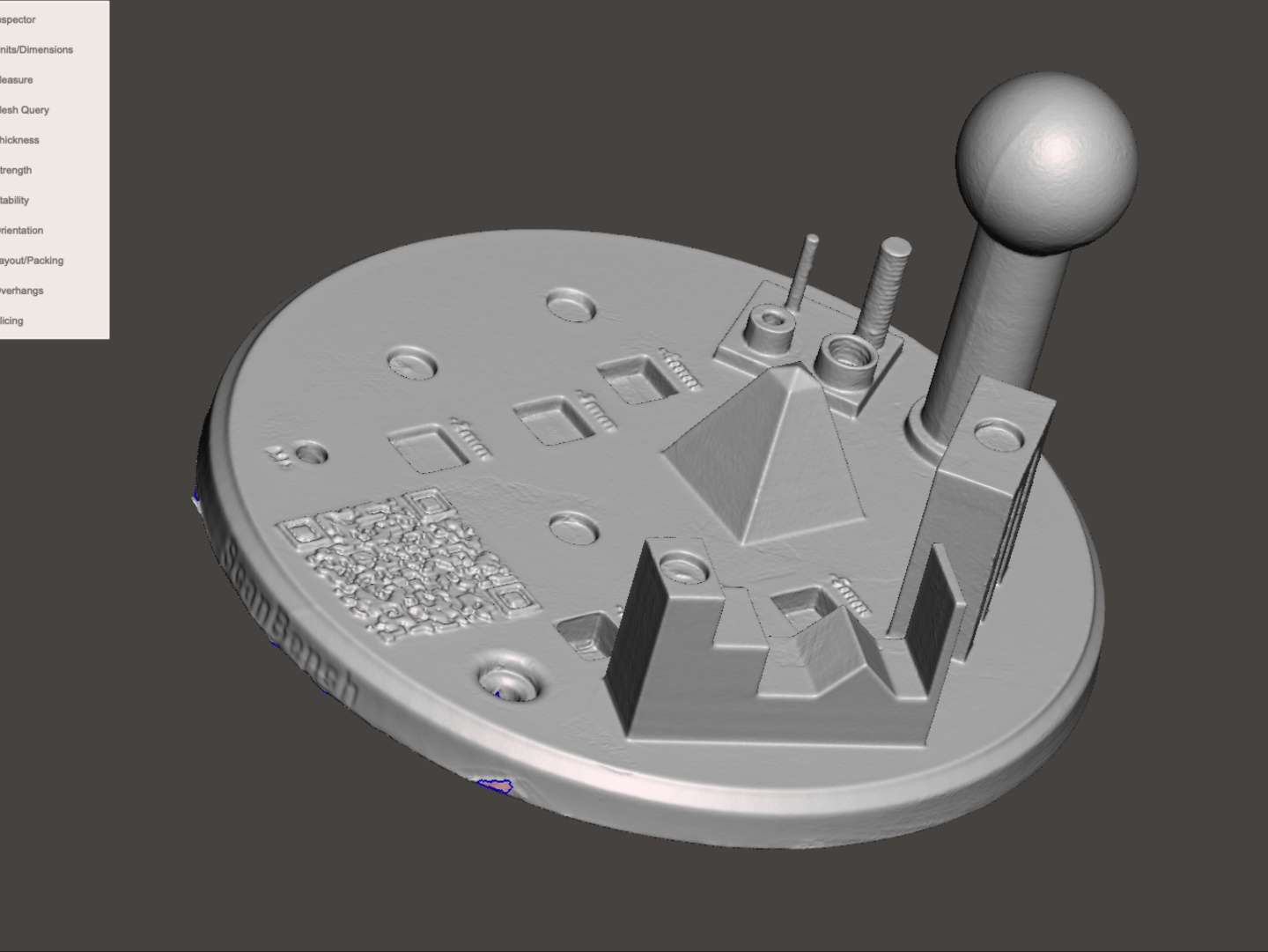

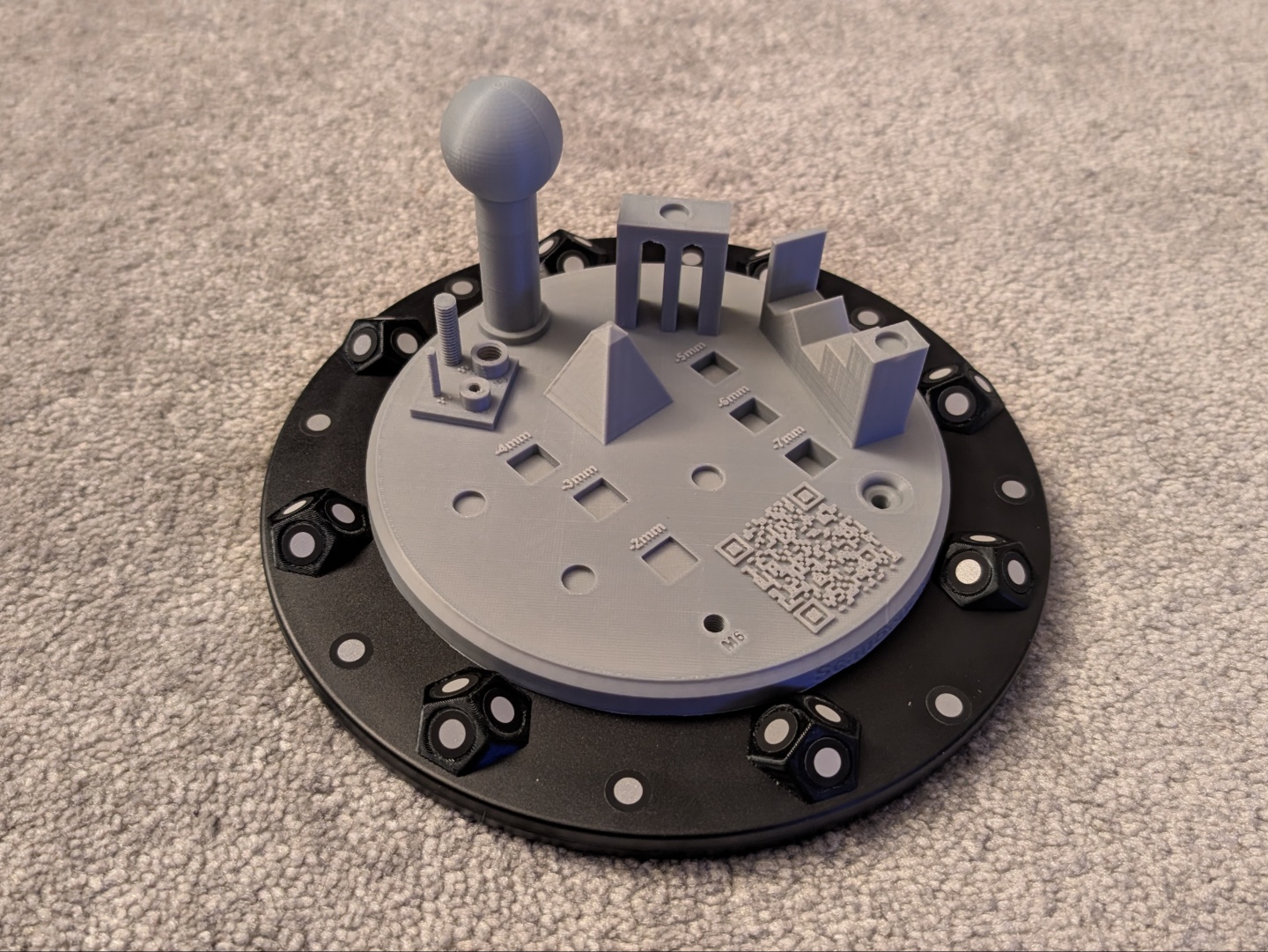

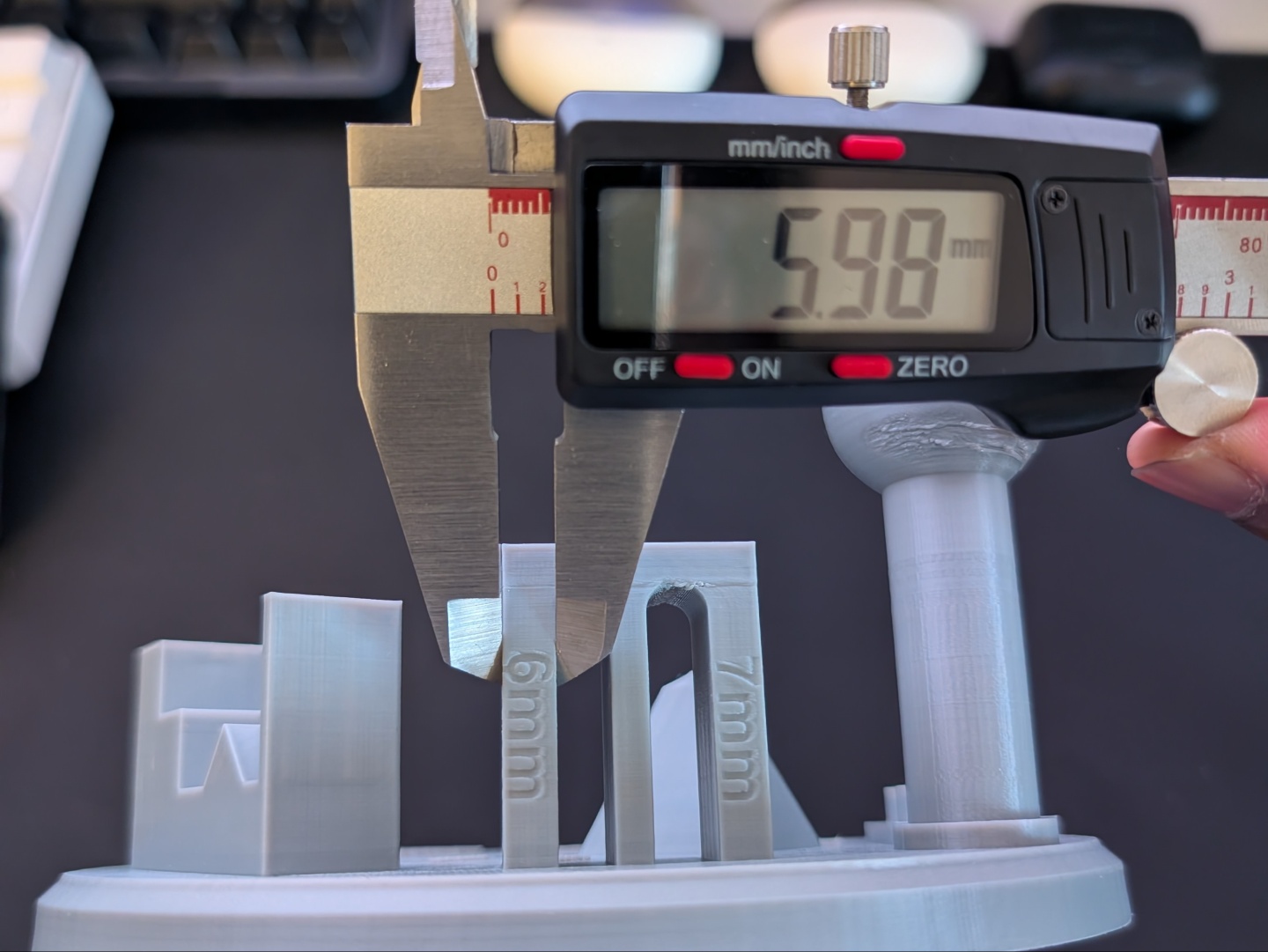

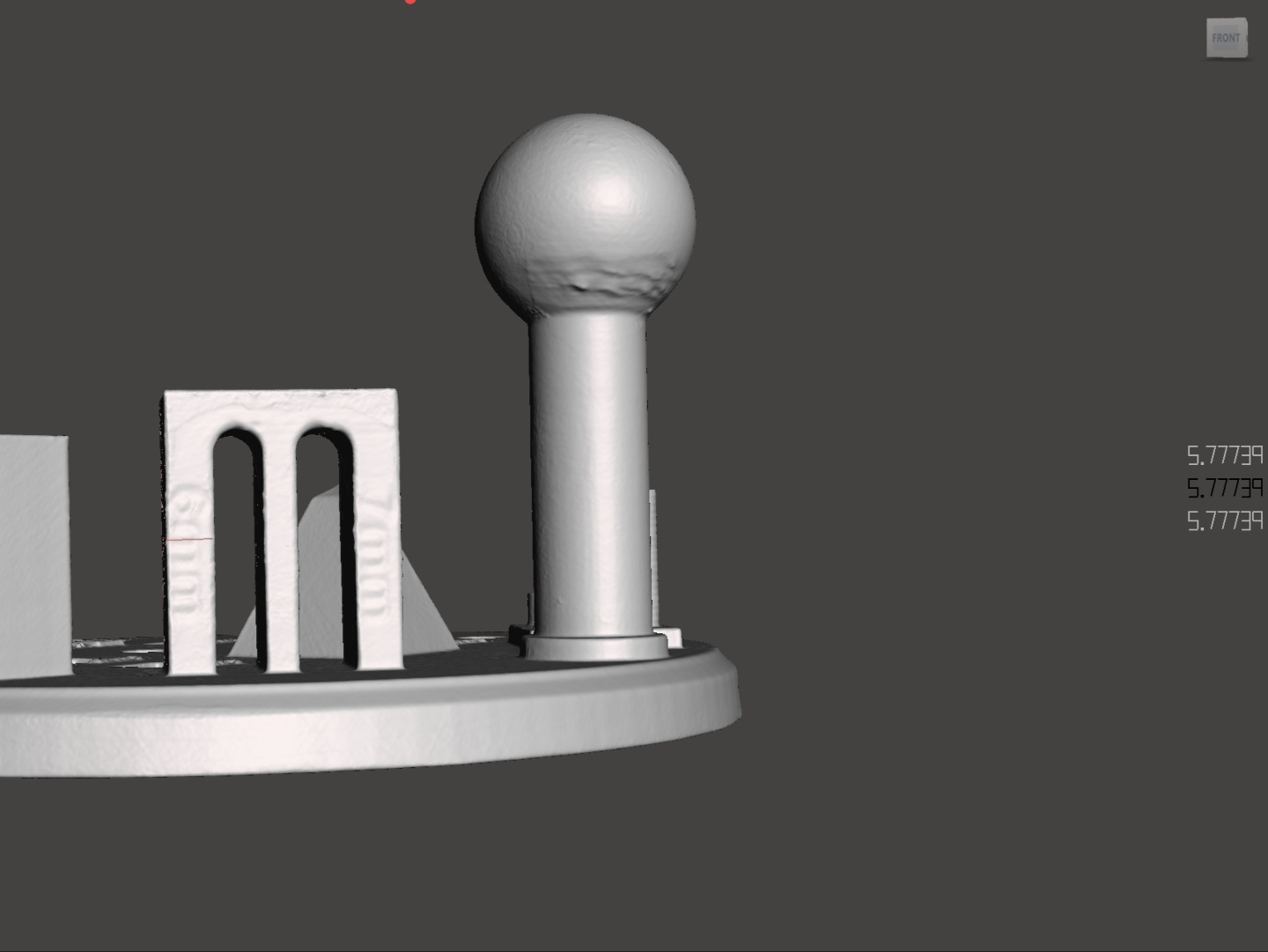

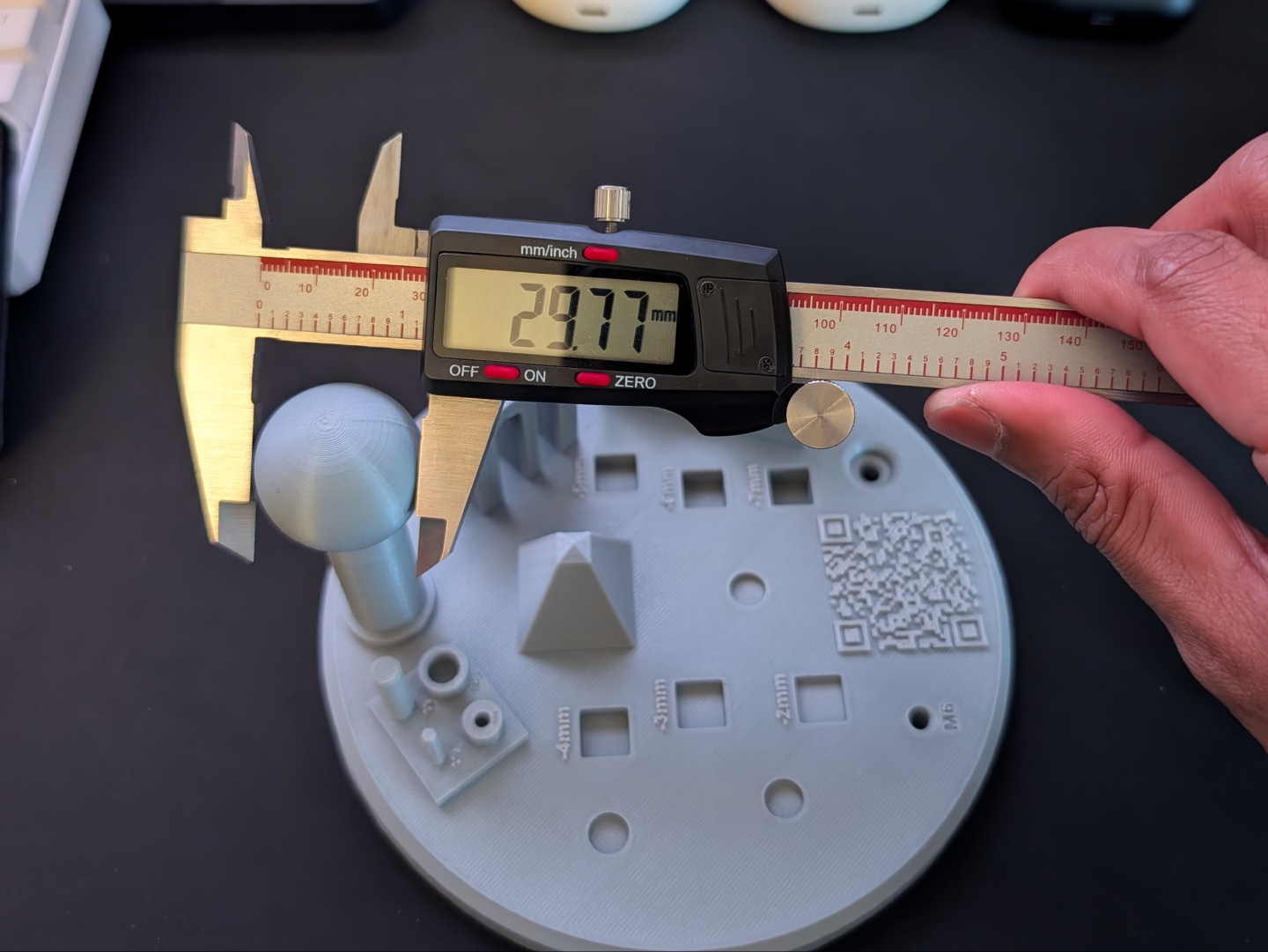

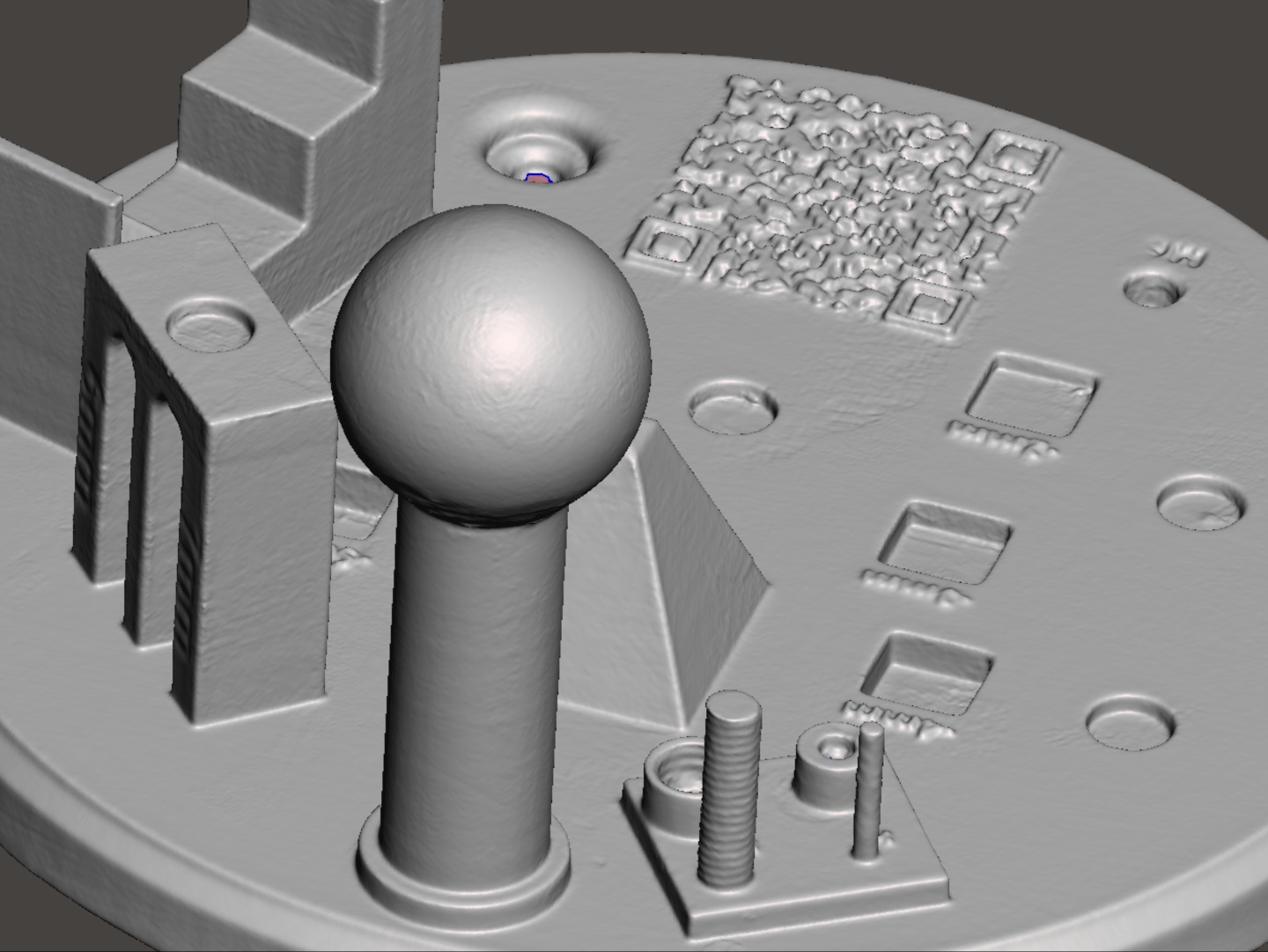

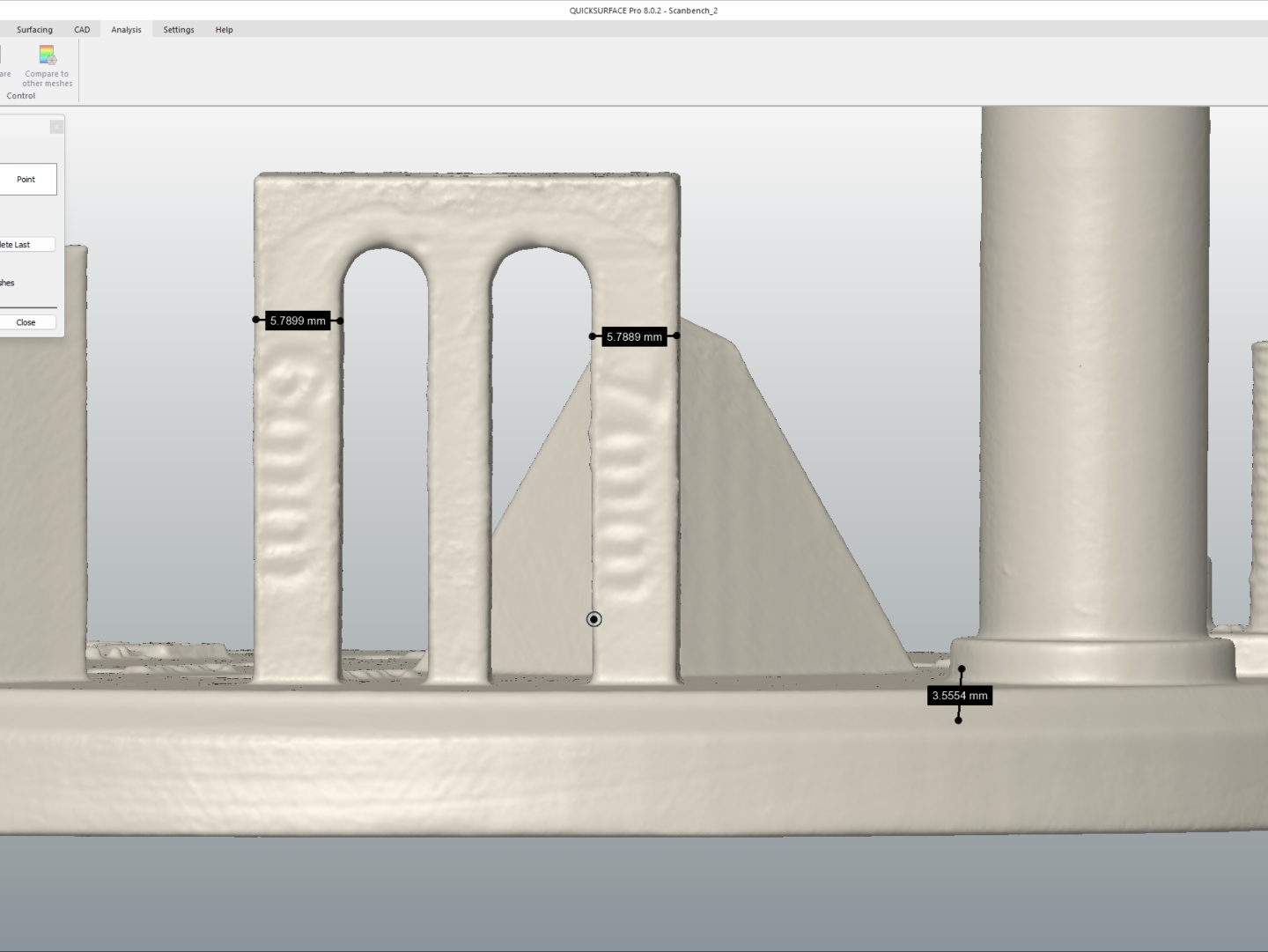

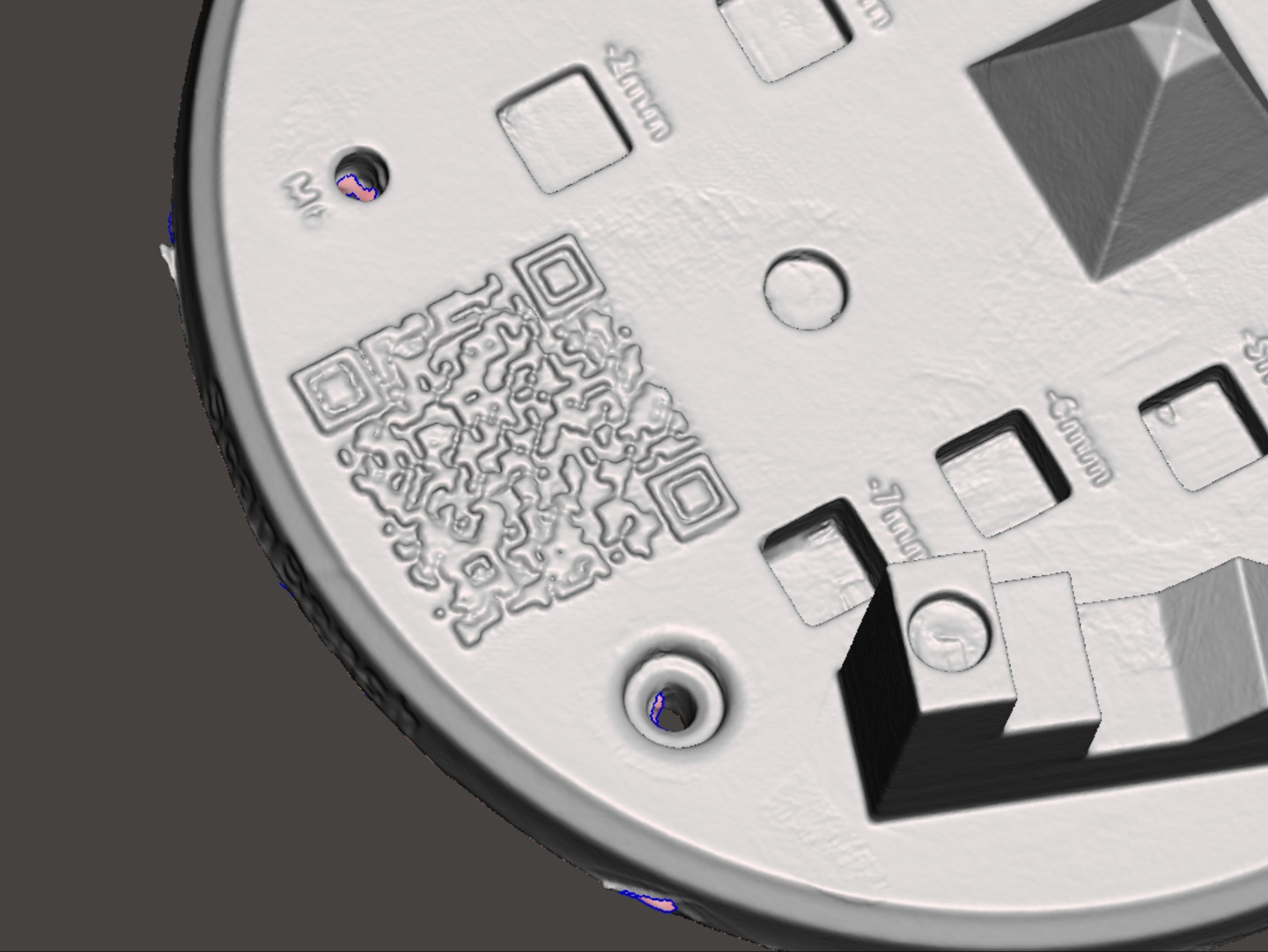

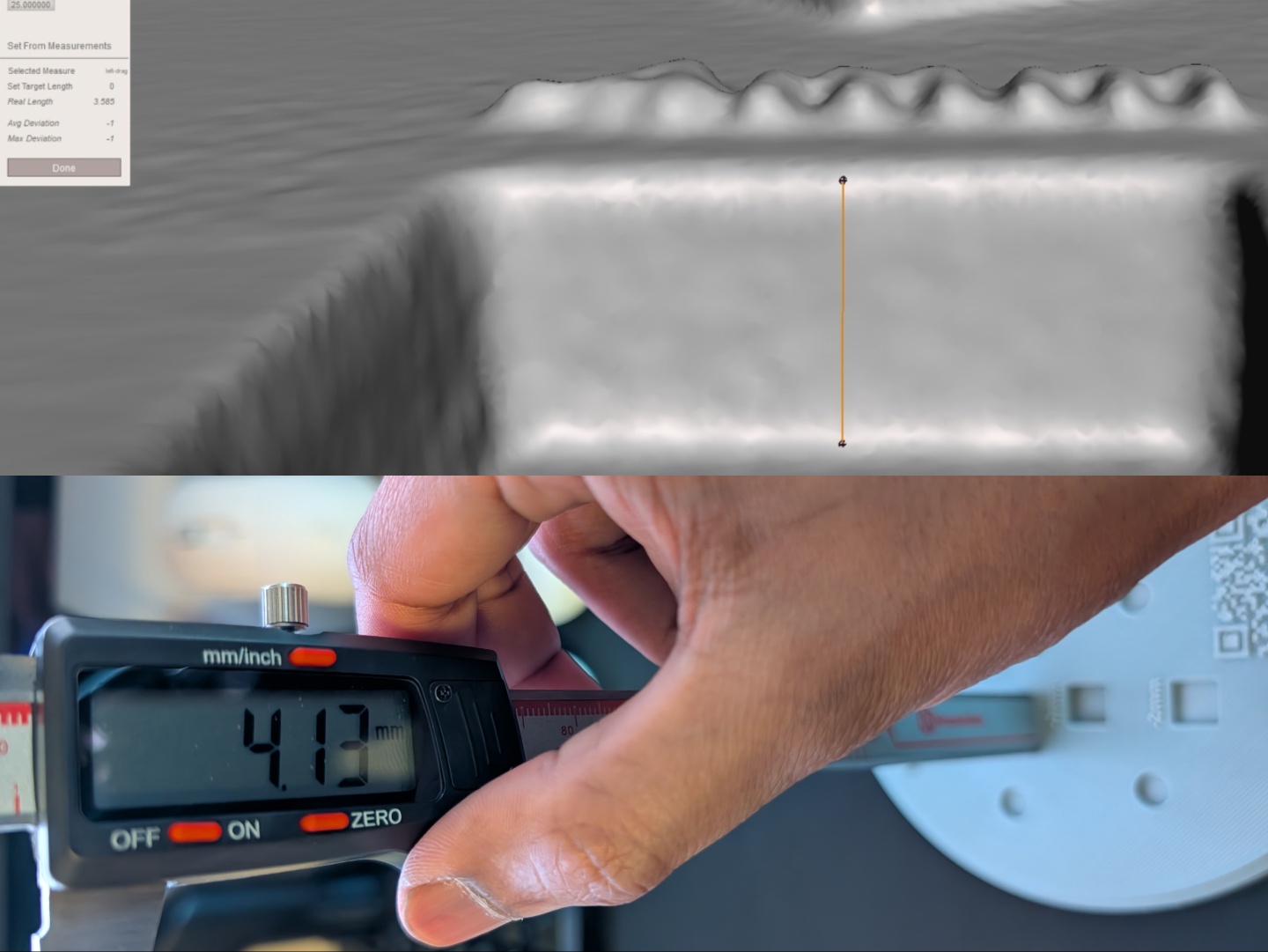

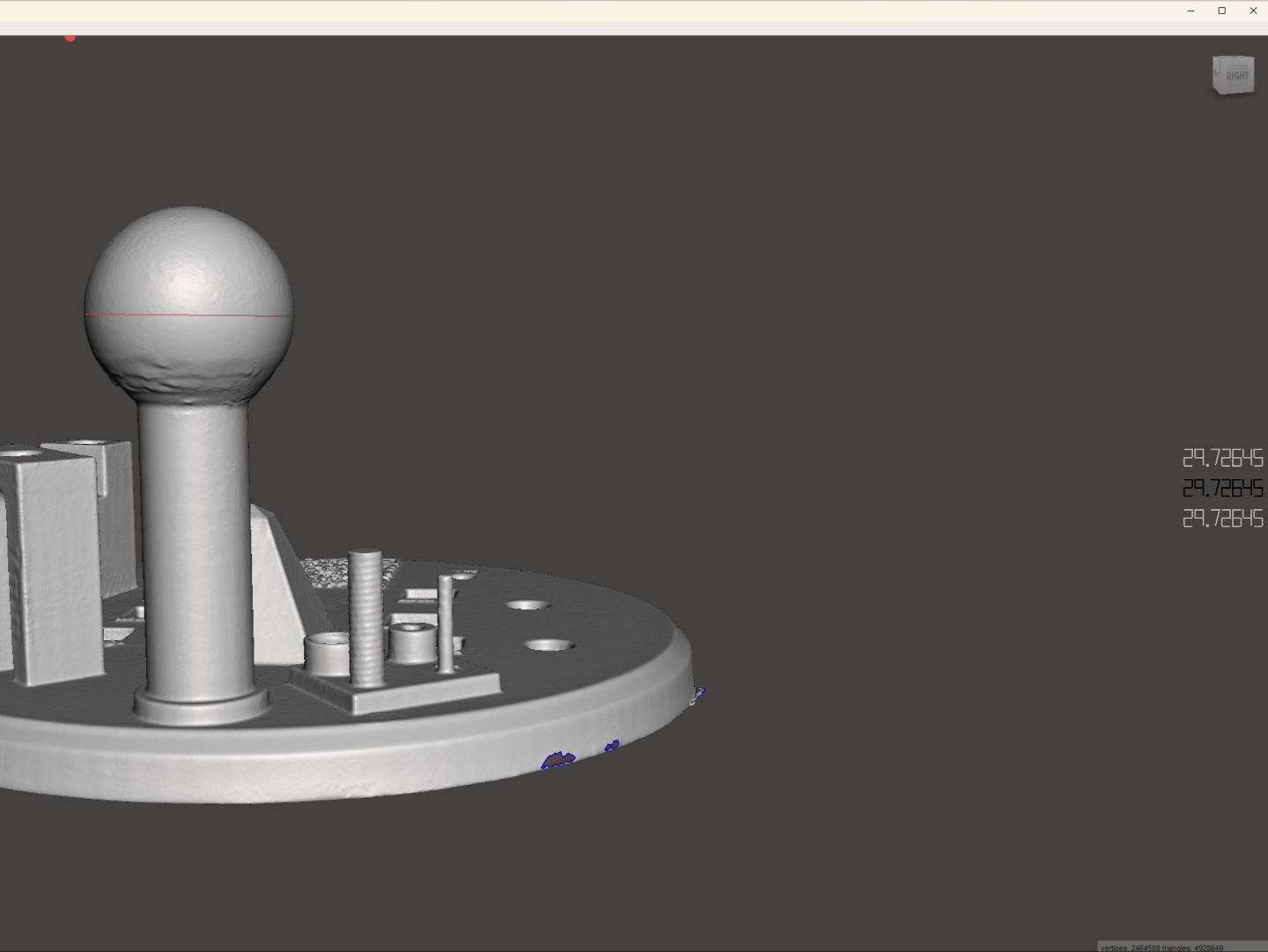

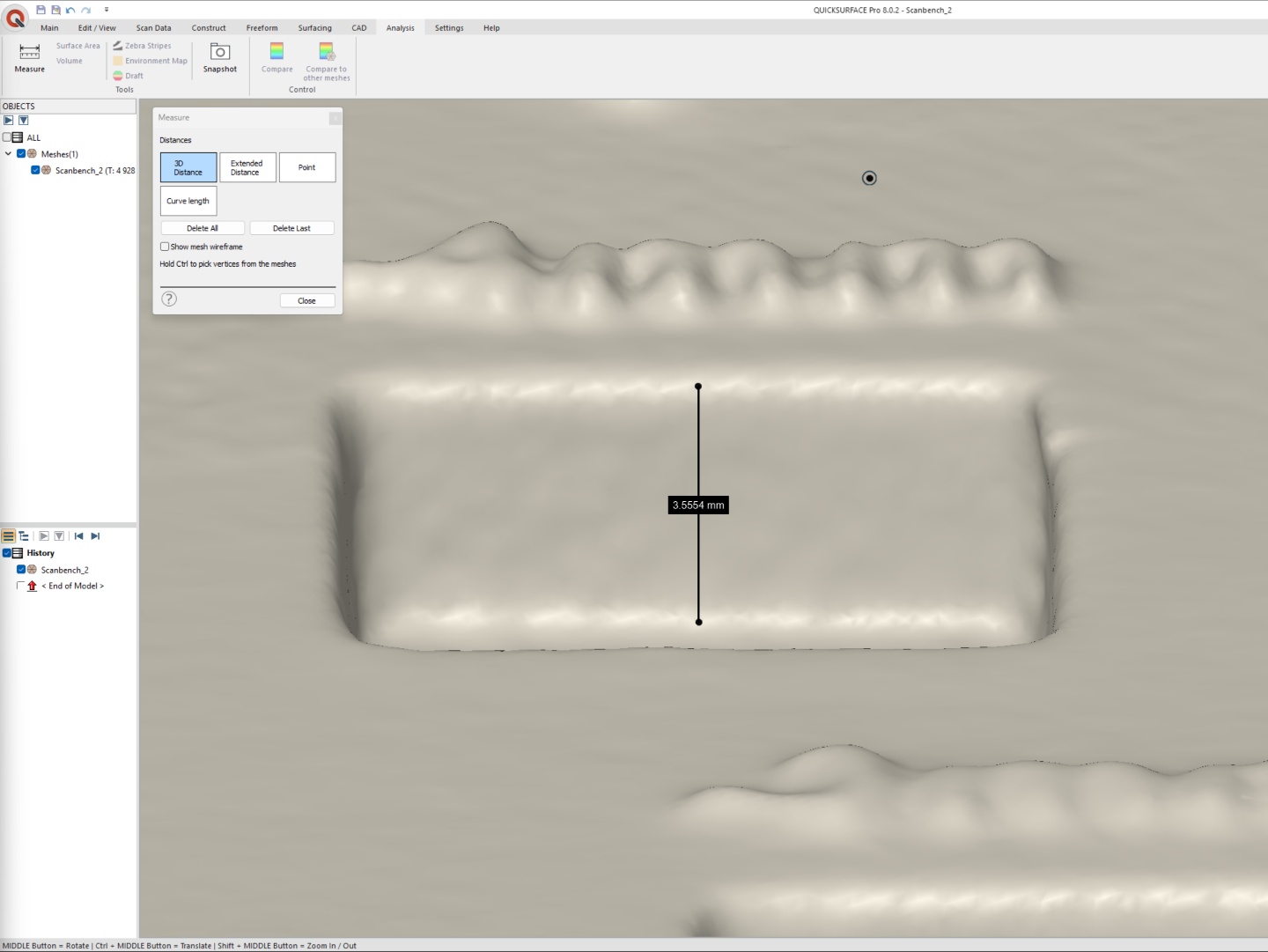

We hebben de nauwkeurigheid en bruikbaarheid van de Sermoon S1 getest met een paar verschillende toepassingen. De 3D-geprinte Scanbench (ontworpen door 'mairyjulien' op Makerworld) heeft behoorlijk wat facetten om de scanner op de proef te stellen. We gebruikten MeshMixer en QuickSurface om metingen te bepalen voor het 3D-model dat door de scanner werd gemaakt met een combinatie van alle drie de blauwe lasermodi. De Sermoon S1 vertoonde varianties van minder dan 0,30 mm met de meeste facetten. De scanner had echter meer moeite met dieptedetails, aangezien de variantie in het bereik van 0,50 tot 0,60 mm lag. De kogel in de Scanbench zat in het nauwkeurigheidsbereik van 0,02 mm tot 0,04 mm, maar de andere metingen vertoonden grotere varianties. We hebben ook gemerkt dat tijdens het scannen de blauwe laser soms te helder is in de automatische modus, wat tot artefacten in de scan leidt. Gelukkig slaagt de Creality Scan 4 er goed in om deze artefacten tijdens het verwerken te elimineren. Wat achterblijft kan gemakkelijk handmatig worden verwijderd.

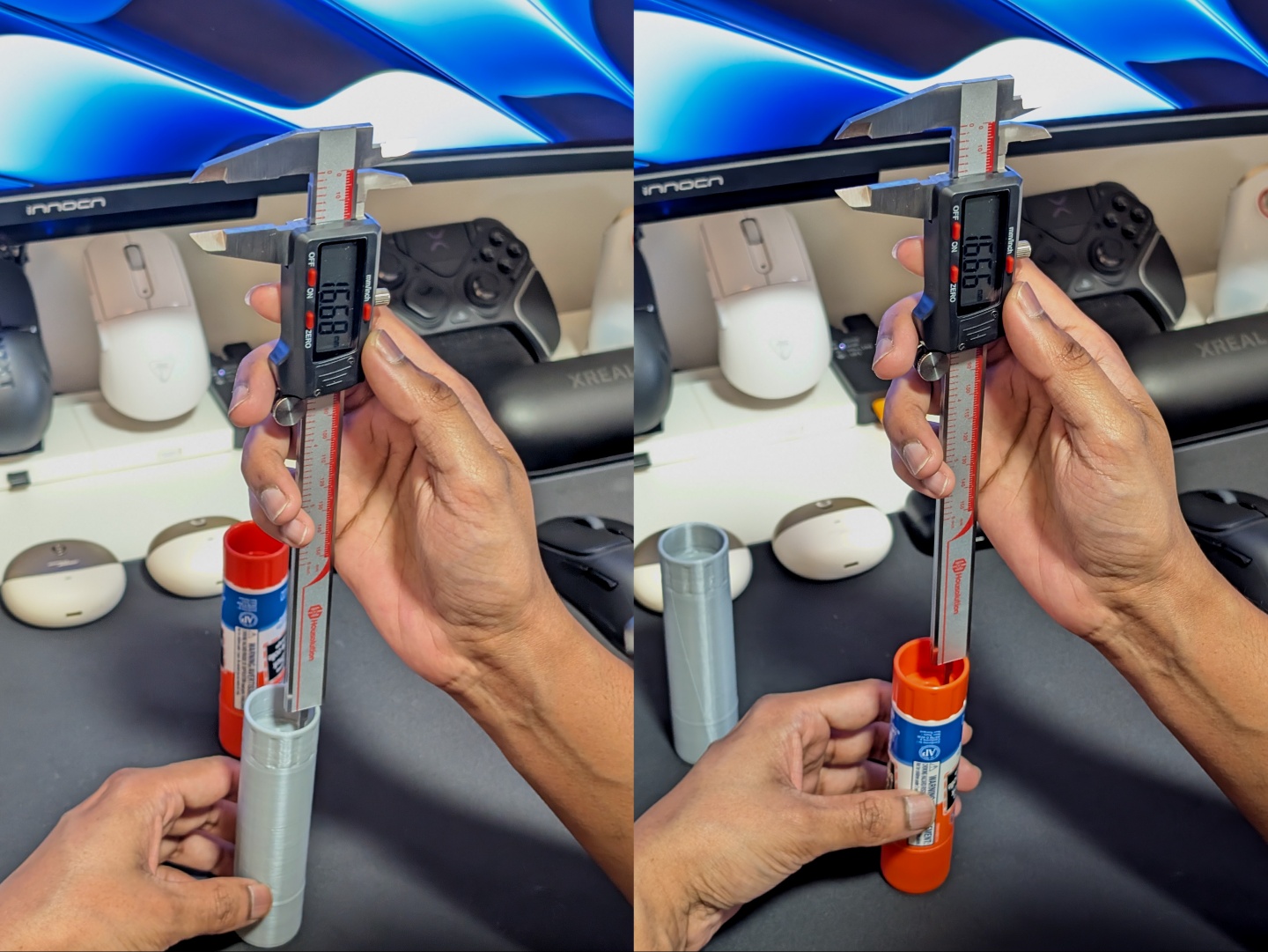

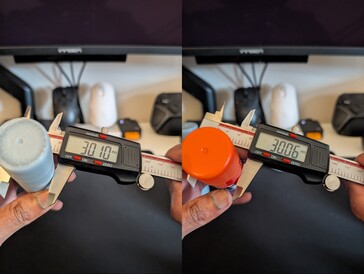

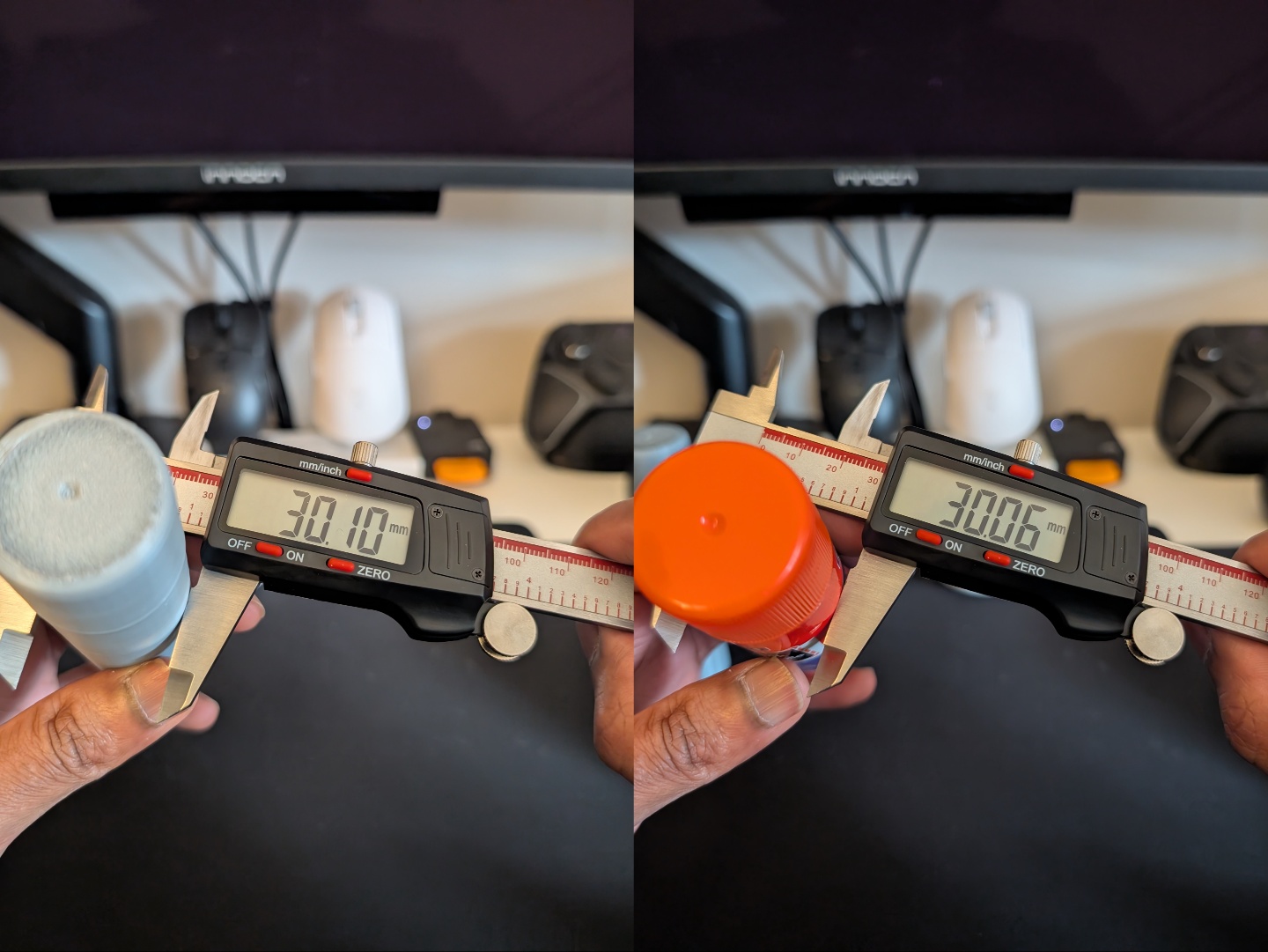

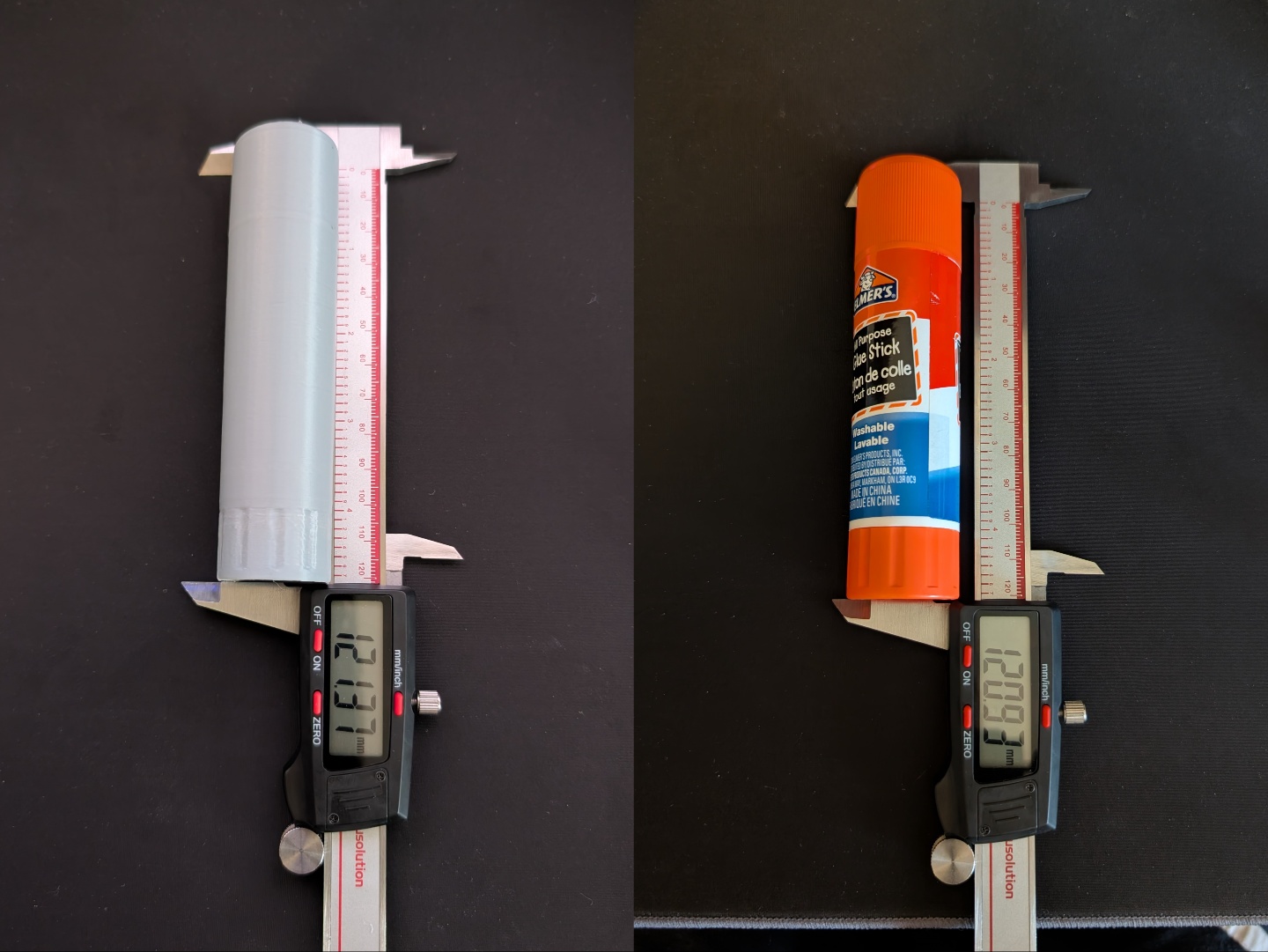

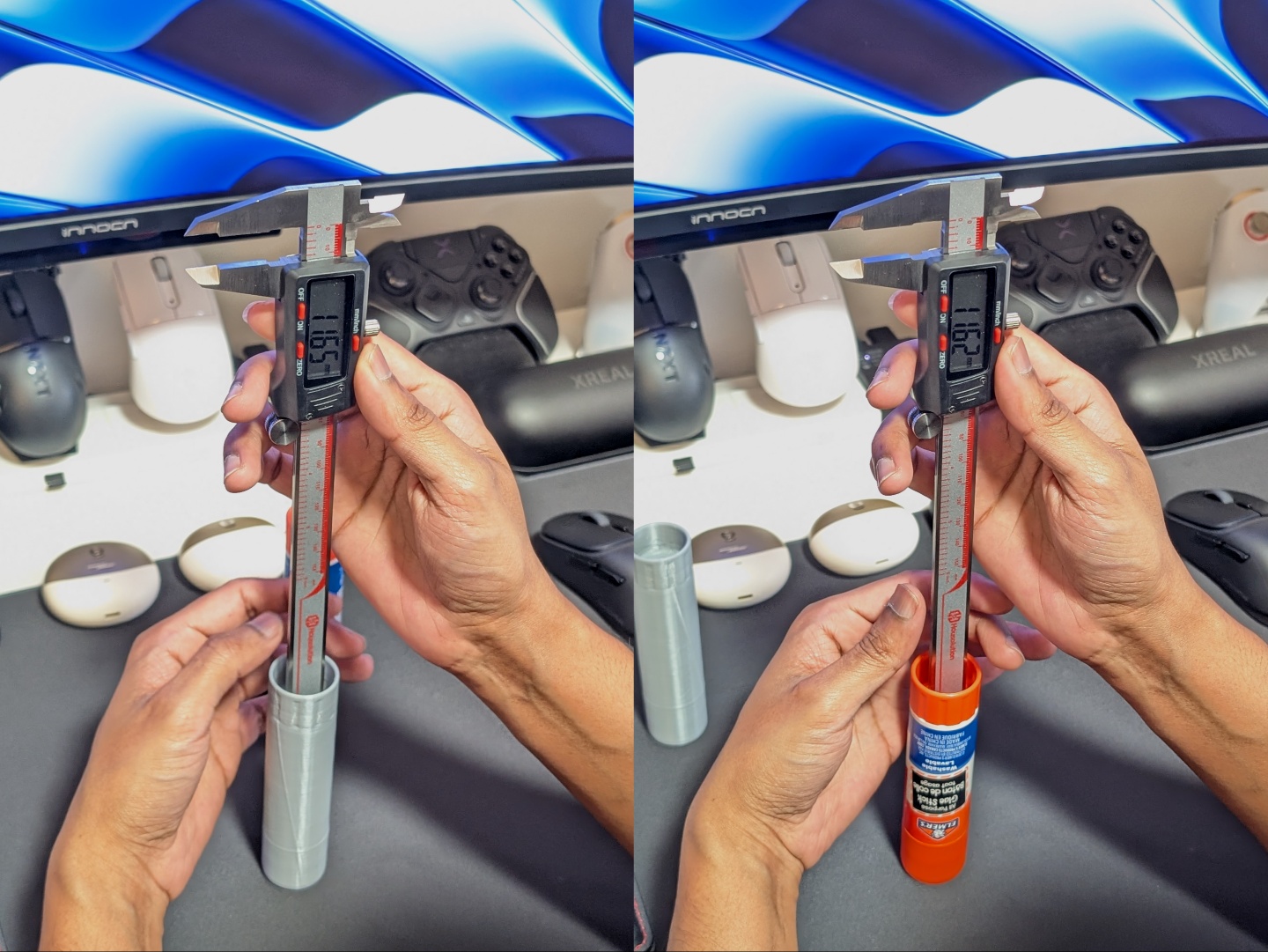

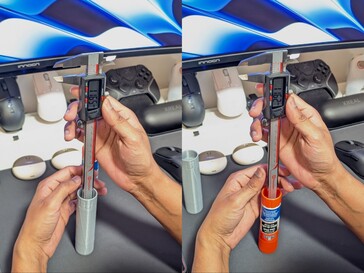

Dit gezegd hebbende, waren de resultaten een stuk nauwkeuriger met individuele vormen en objecten. De lijmstift werd gescand met een combinatie van parallelle en enkele laser, en vervolgens 3D-geprint. Zoals u in de onderstaande afbeeldingen kunt zien, was het ondiepe deel binnen de geclaimde nauwkeurigheid, terwijl het diepere deel er 0,03 mm naast zat. De diameter zat er 0,04 mm naast, maar de hoogte zat er 0,24 mm naast, aangezien er een randlaag van 0,2 mm op de print zit.

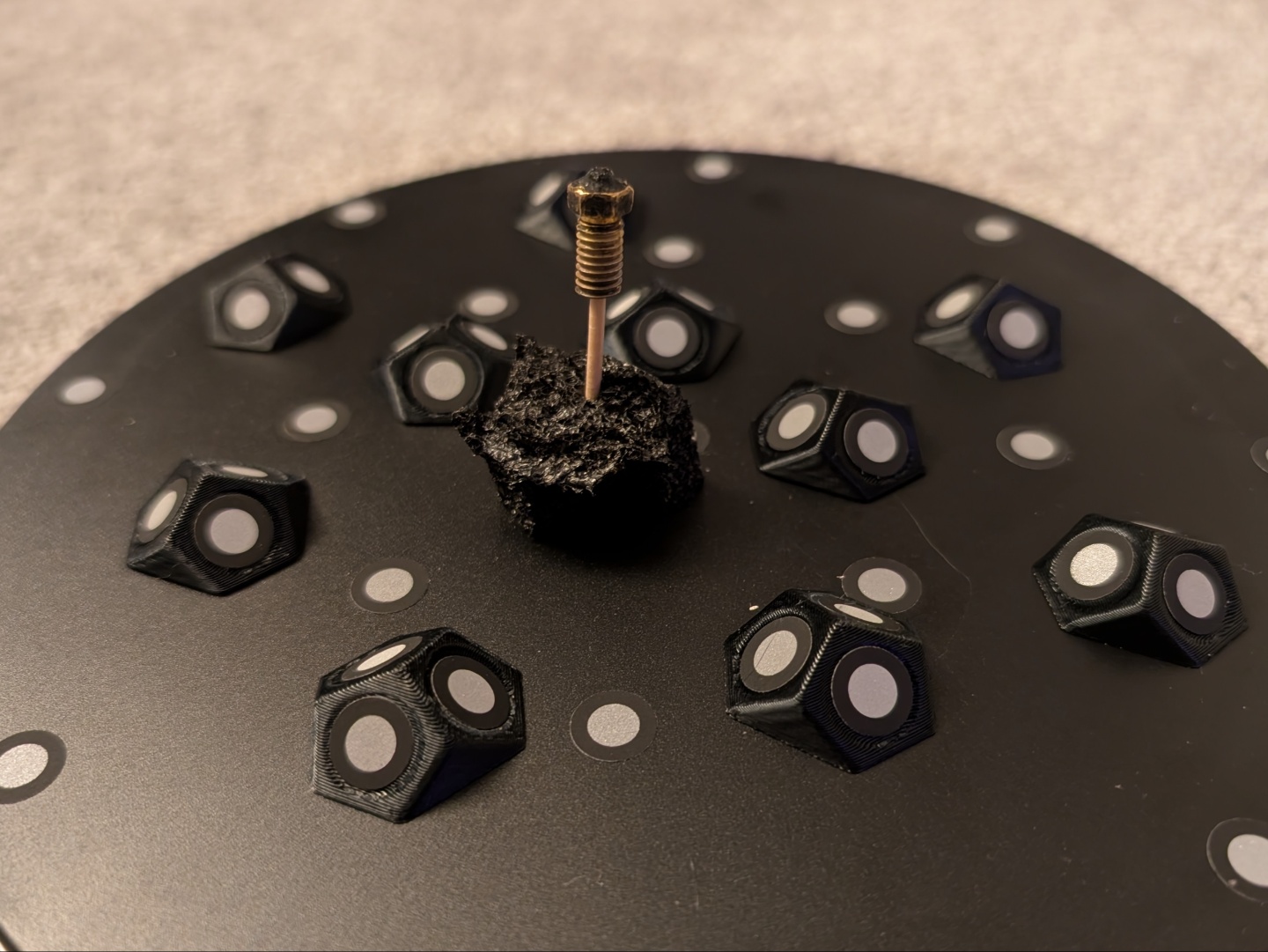

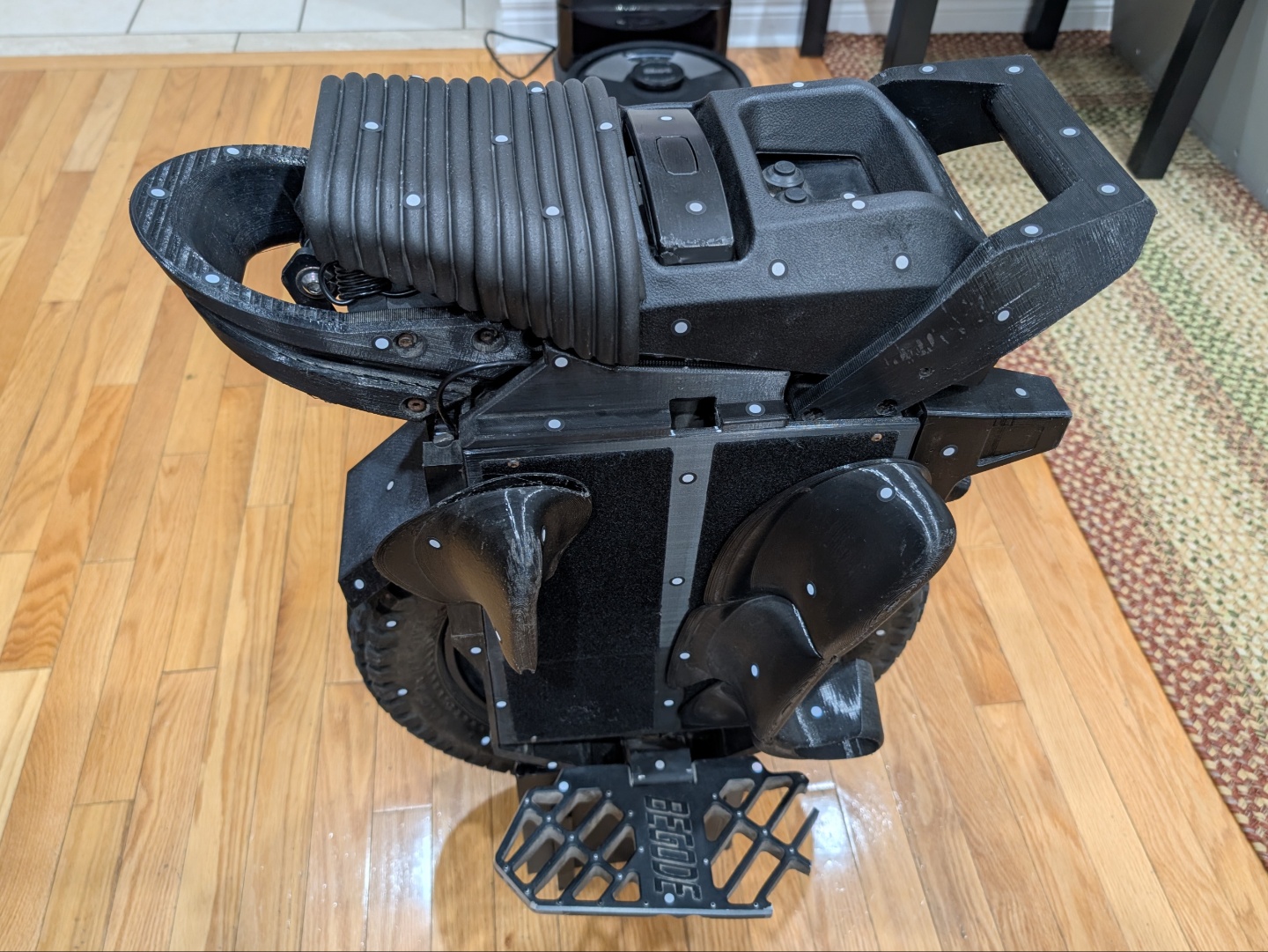

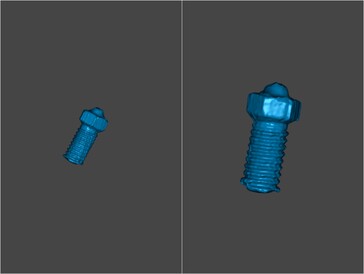

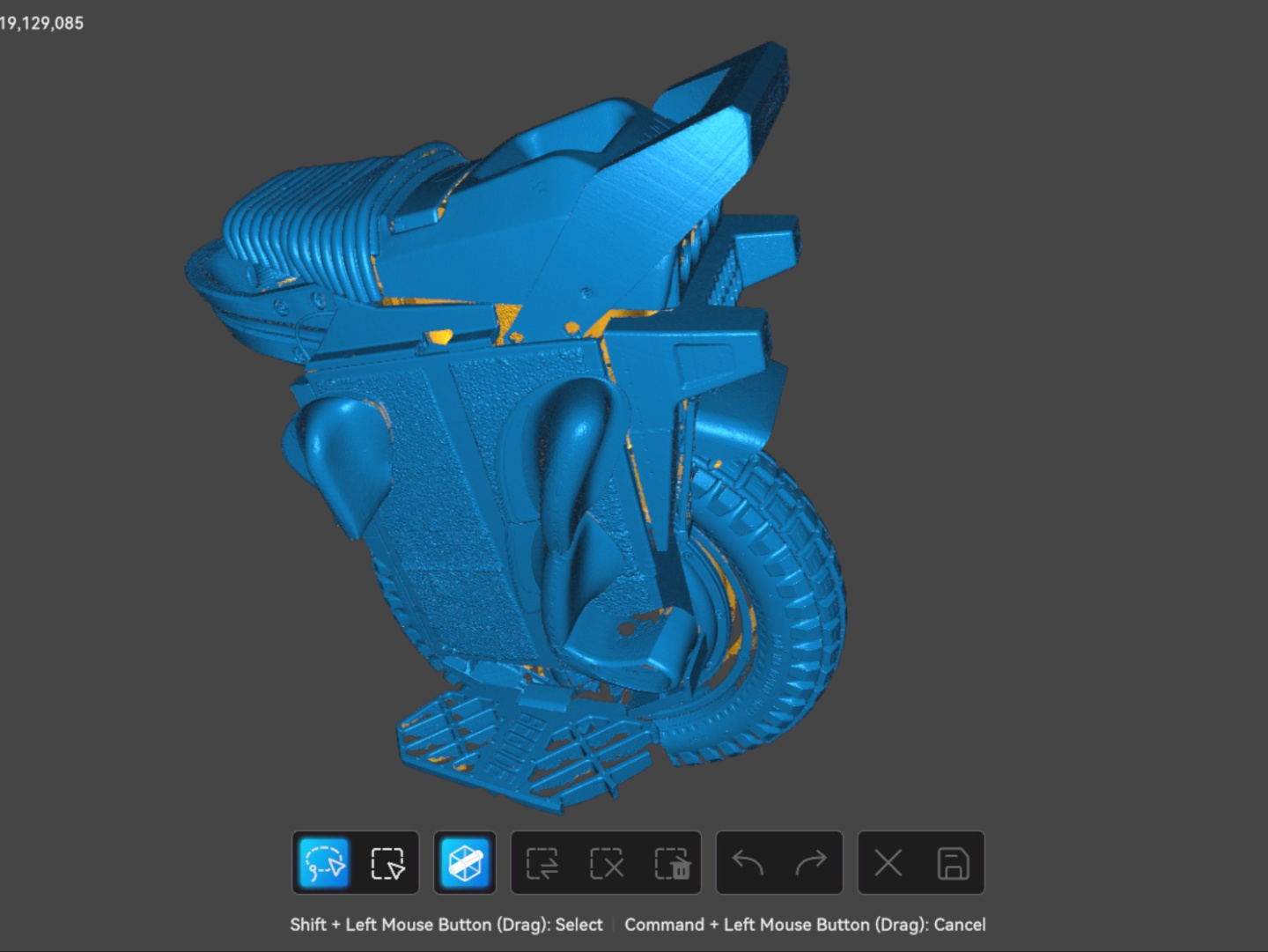

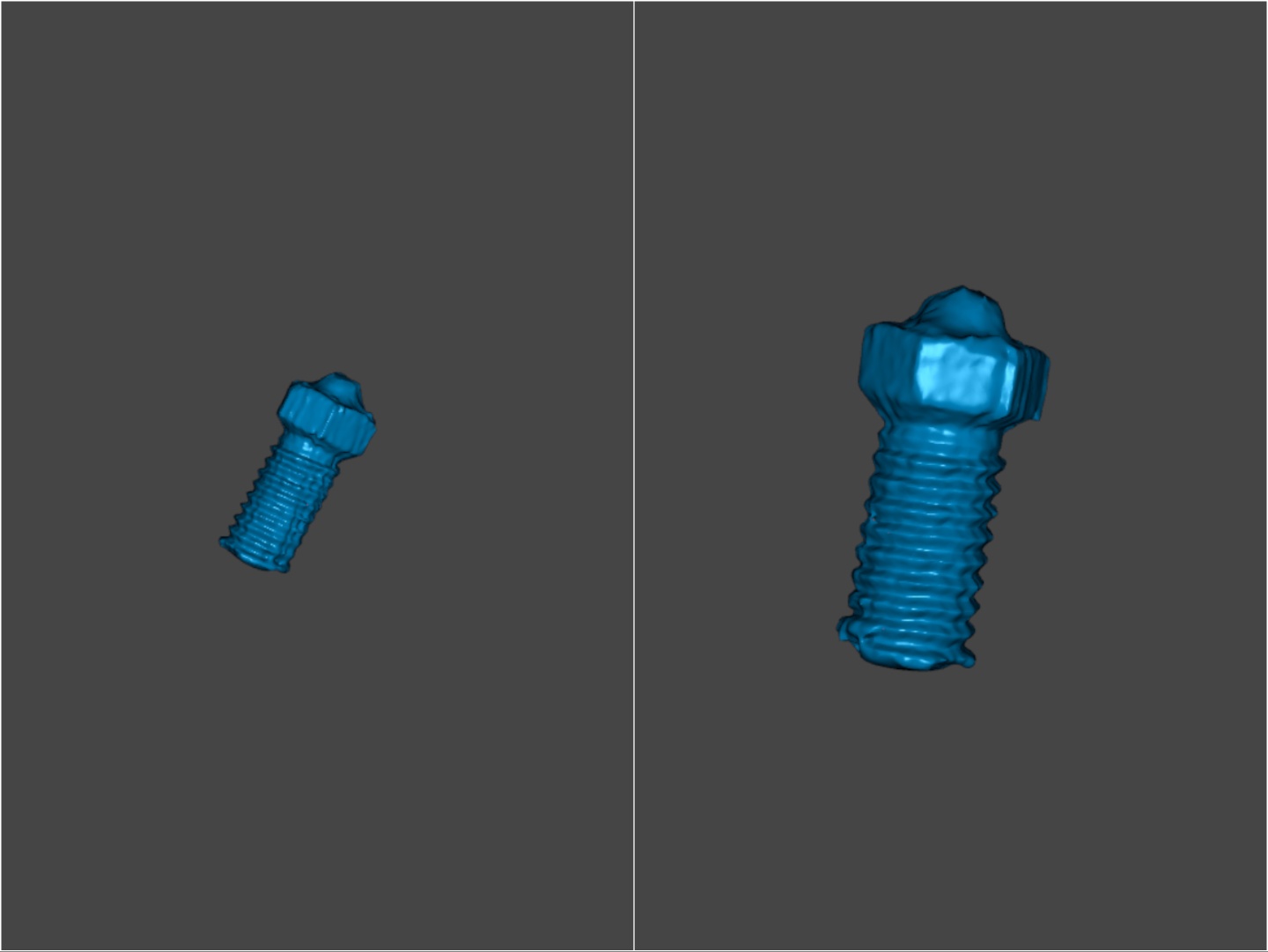

Voor een kleinere scan gebruikte ik een kapotte spuitmond van een 3D-printer en de Sermoon S1 leek wat detail in de draden te verliezen. Voor een grotere scan scande ik een grotendeels zwarte Electric Unicycle (EUC) met enkele reflecterende onderdelen met behulp van de kruislijnmodus. Het duurde minder dan 10 minuten om de eerste scan te maken, en dat was ongeveer de tijd die nodig was om de markers erop te plakken. Er werd dus in minder dan 20 minuten een procesklare scan gemaakt. De fusie en mesh verwerking namen echter nog eens vijf tot zeven minuten in beslag op de Macbook Air.

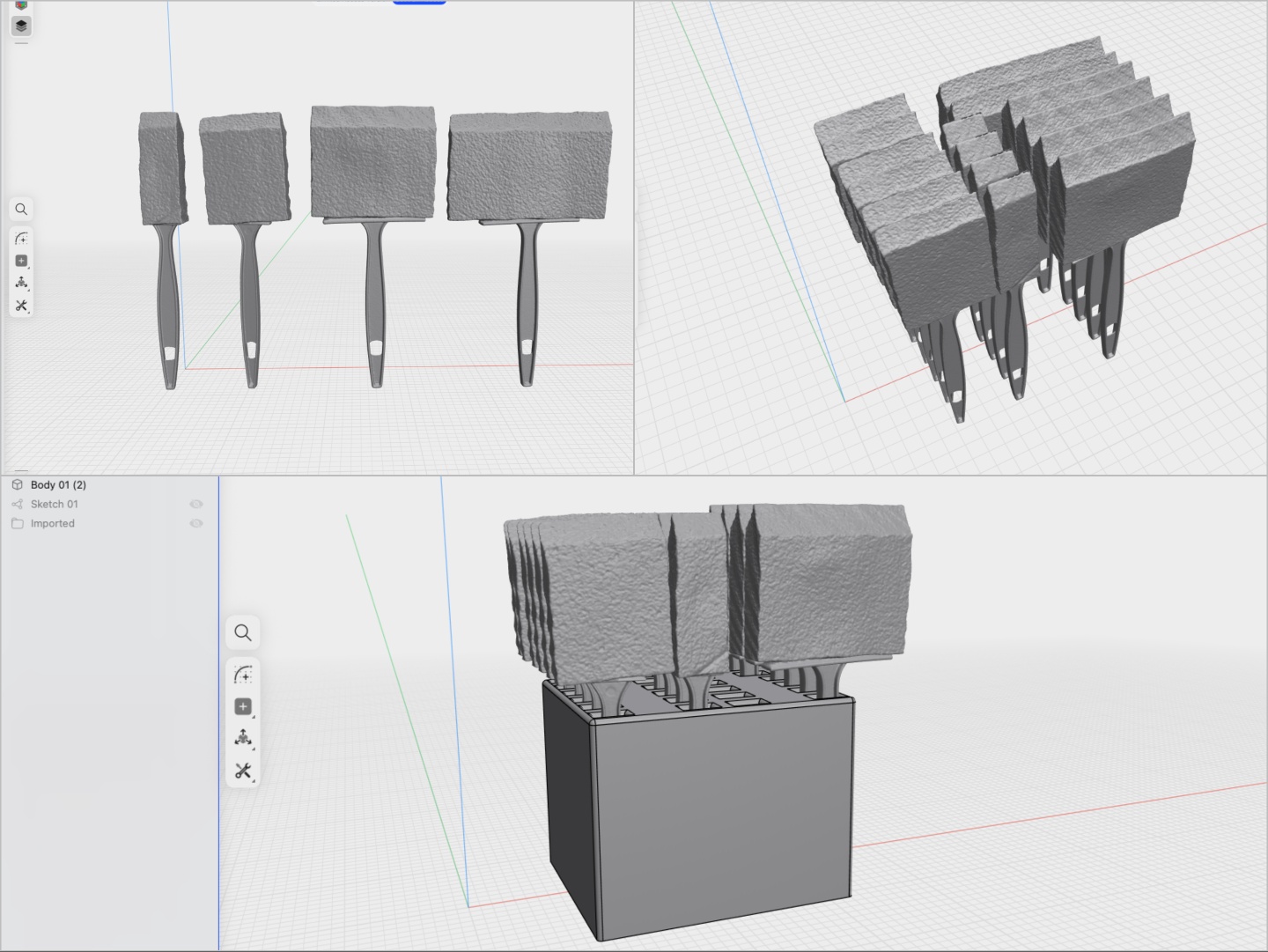

Voor meer praktisch en organisatorisch gebruik, kon ik een houder ontwerpen voor wat gaasborstels die ik nog had liggen. Met een 3D-model van de borstels met verschillende afmetingen kon ik visualiseren hoe ze eruit zouden zien in een 3D-ruimte volgens mijn ontwerpvereisten. Creality Scan heeft, net als andere 3D-scansoftware, een uitlijningsfunctie waarbij twee gescande helften samengevoegd kunnen worden tot een compleet model. Dit hielp bij het maken van nauwkeurige 3D-modellen voor de penselen. Vervolgens kon ik ook snel een ontwerp maken voor een muisstandaard om mijn bureau te organiseren door de onderkant van de muis te scannen, en ging ik in minder dan 30 minuten van scannen naar ontwerpen naar een geprint prototype.

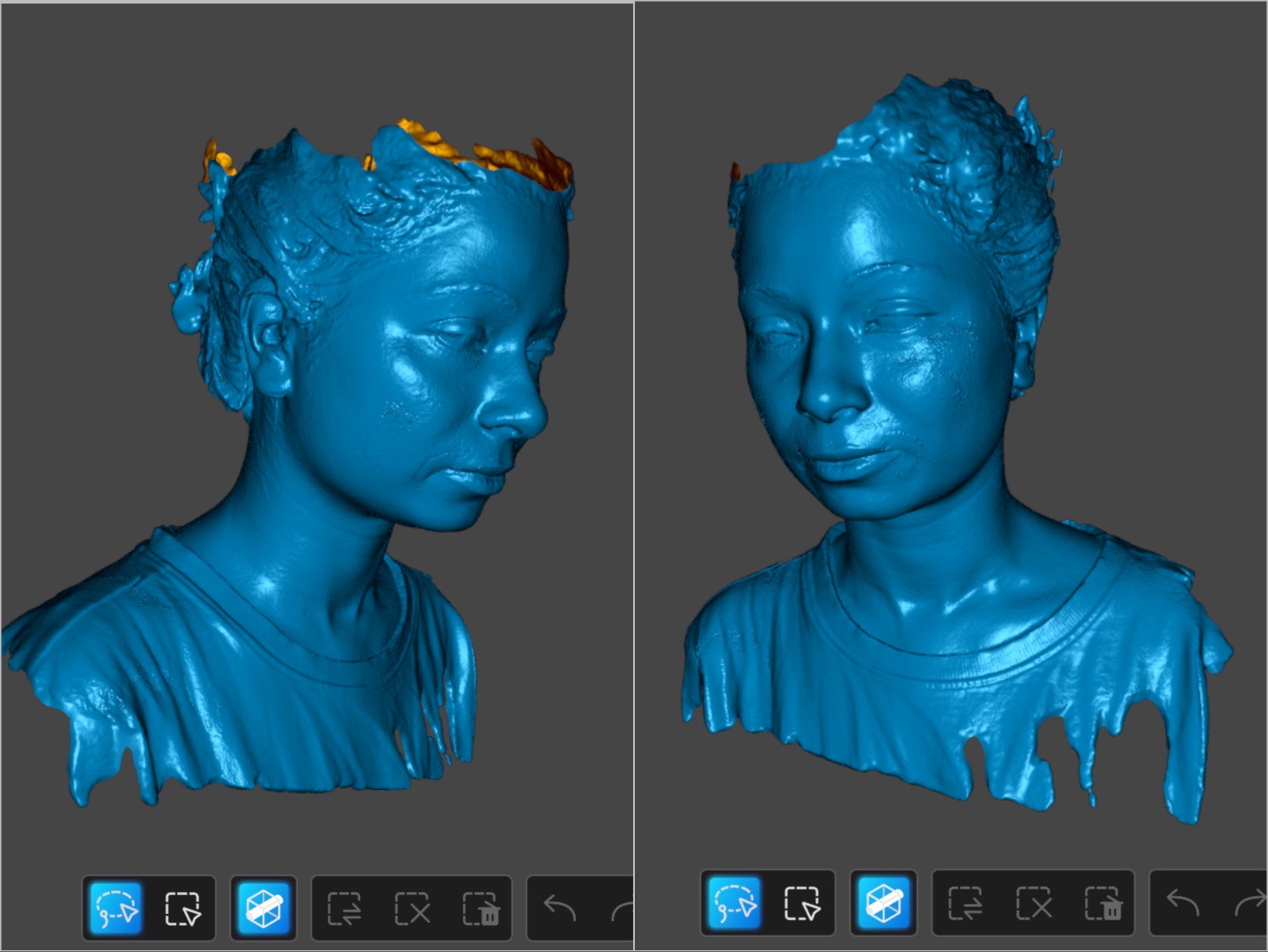

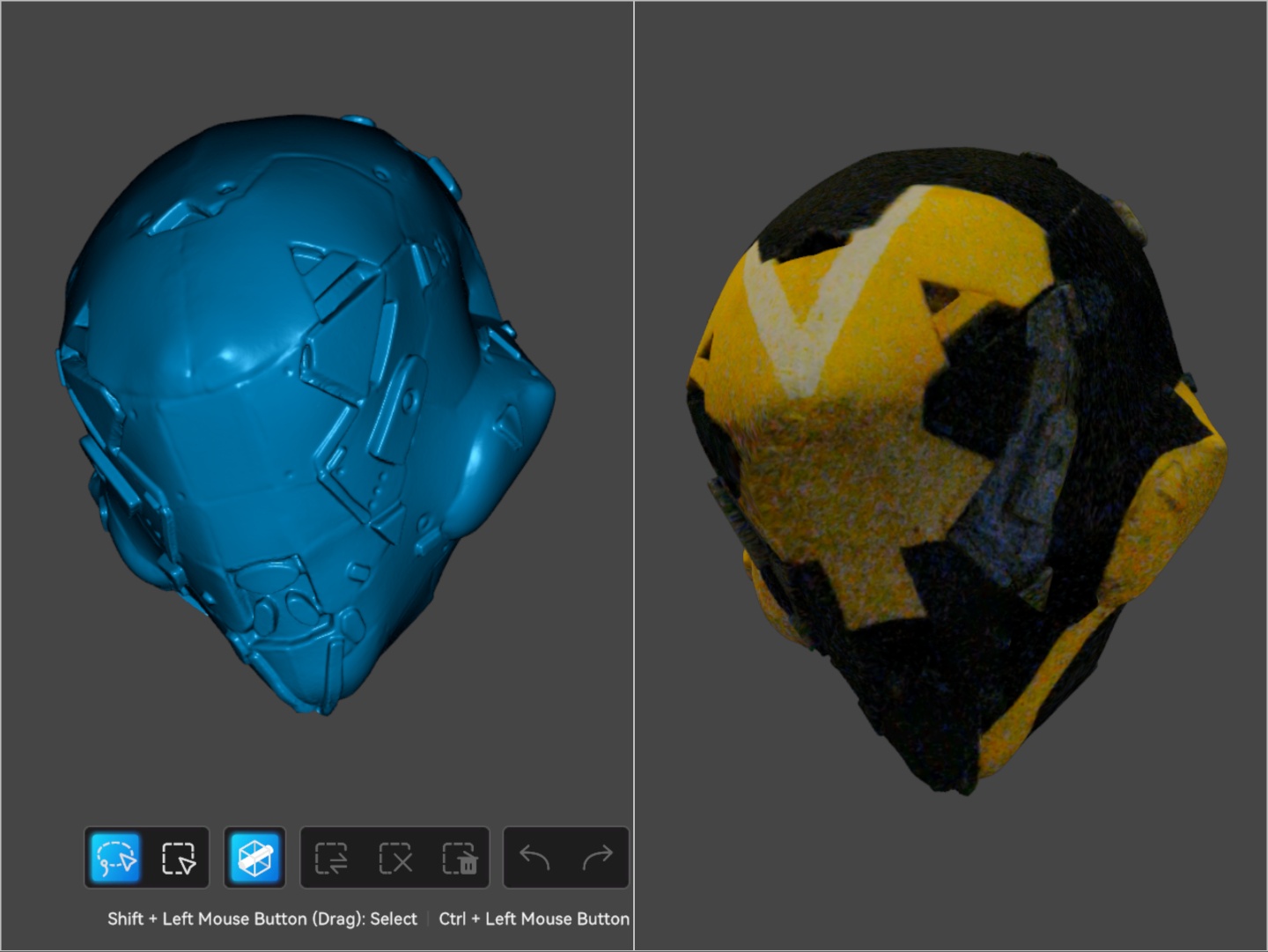

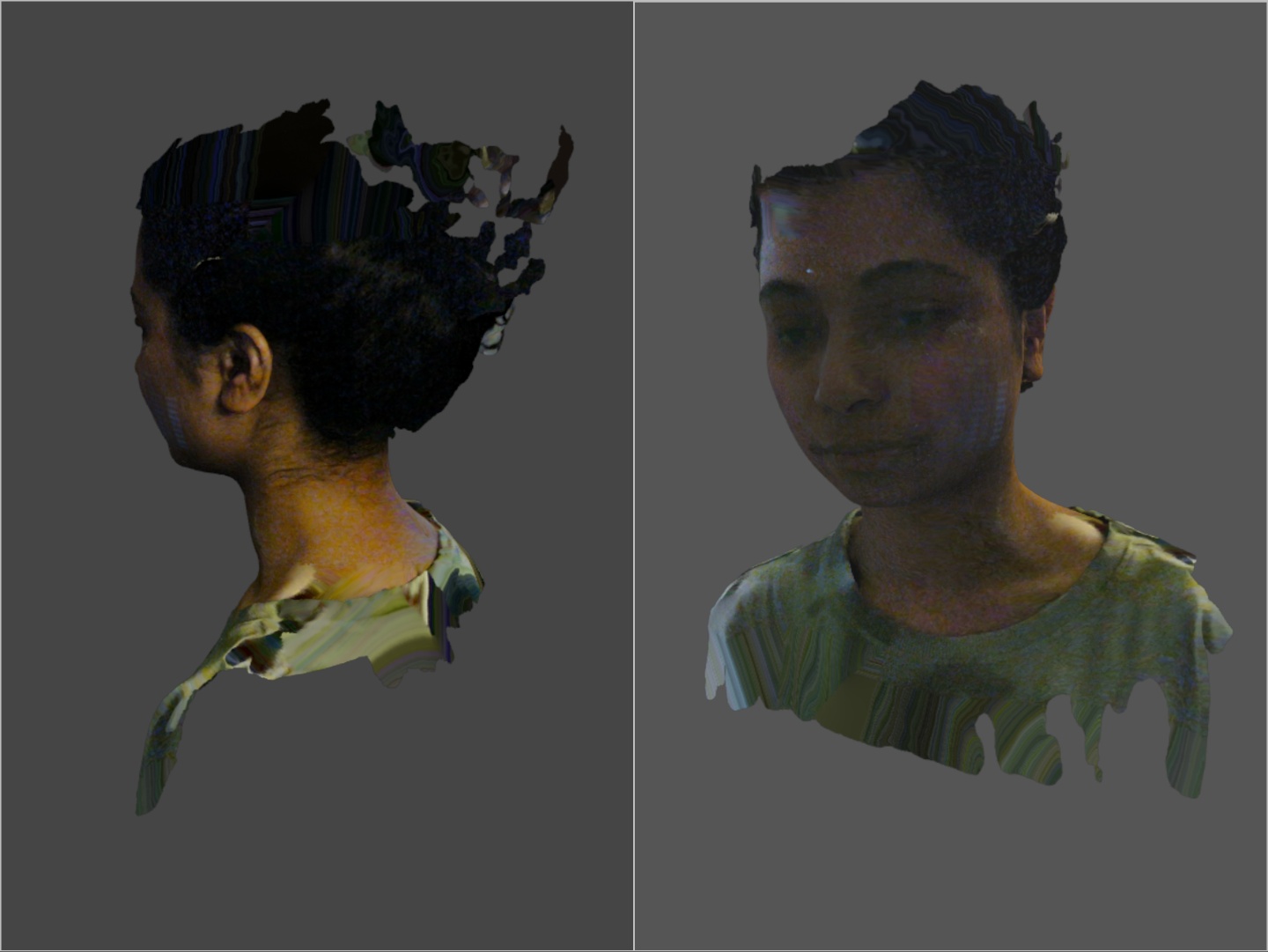

Tot slot werd bij het testen van de infraroodscan een handgemaakte schuimrubberen helm van een ranger uit het spel Anthem en een mens gebruikt. Het NIR-scannen gaat snel en afhankelijk van de belichting kan het een kleurenkaart produceren die vrij nauwkeurig is. Voor menselijke scans heeft de Sermoon S1 moeite met haar, maar dat is een bekende beperking van 3D-scanners.
